Un système de support pour panneaux photovoltaïques en toiture est un système de fixation spécialement conçu pour les toitures en tuiles inclinées. Il se compose principalement de trois éléments : des crochets (fixés aux chevrons), des rails de guidage (supportant les panneaux photovoltaïques) et des fixations (assurant la fixation des éléments). Son principal avantage réside dans le fait que les points de tension sont dissimulés sous les tuiles, grâce à des crochets traversant les joints pour se fixer à la charpente. Ce système offre ainsi une base stable pour l'installation photovoltaïque sans compromettre significativement l'intégrité de la toiture. Il convient à différents types de tuiles, notamment en céramique, en émail et en ardoise, et est généralement fabriqué en acier inoxydable ou en alliage d'aluminium. Il doit répondre aux exigences de résistance au vent et à la neige, et sa durée de vie est généralement supérieure à 25 ans.
Couleur :
Natural silver/ black（Colored according to customer requirements）Certification :
ISO，SGS，CEMatériel :
Anodized Aluminum 6005 T5, Stainless Steel 304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit

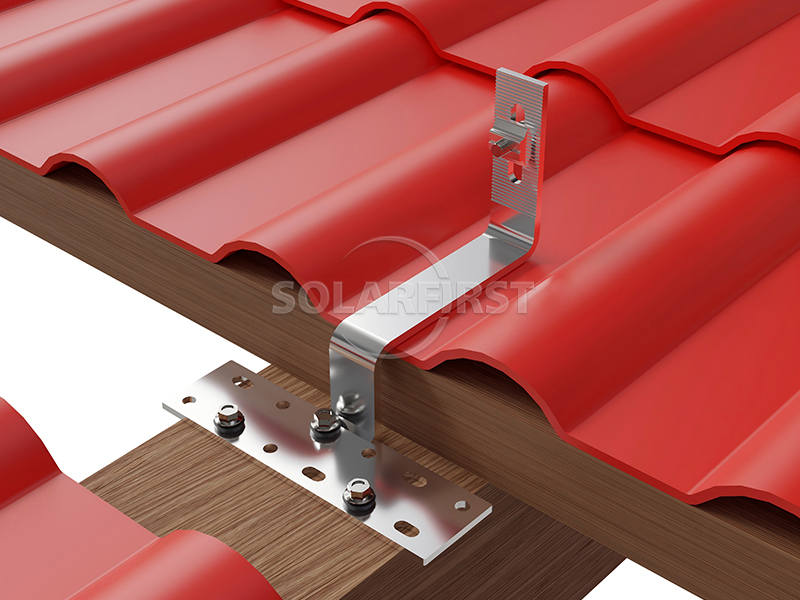

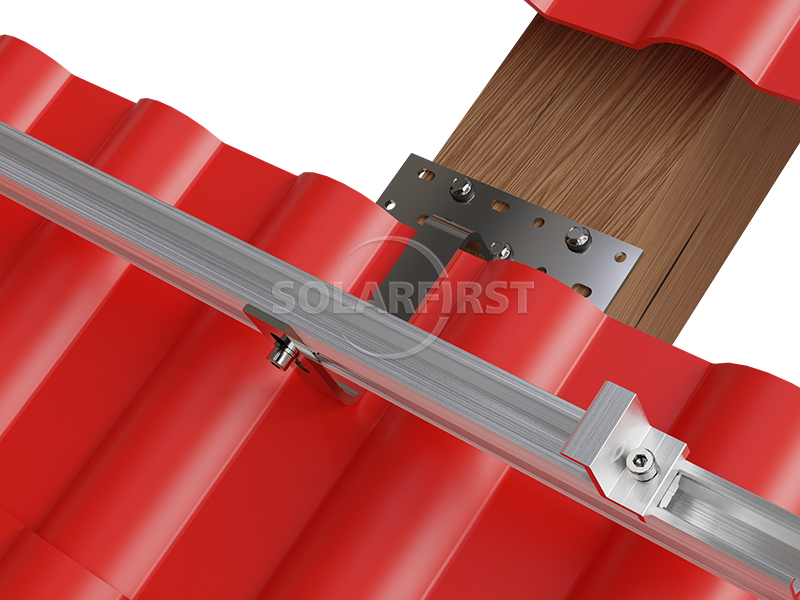

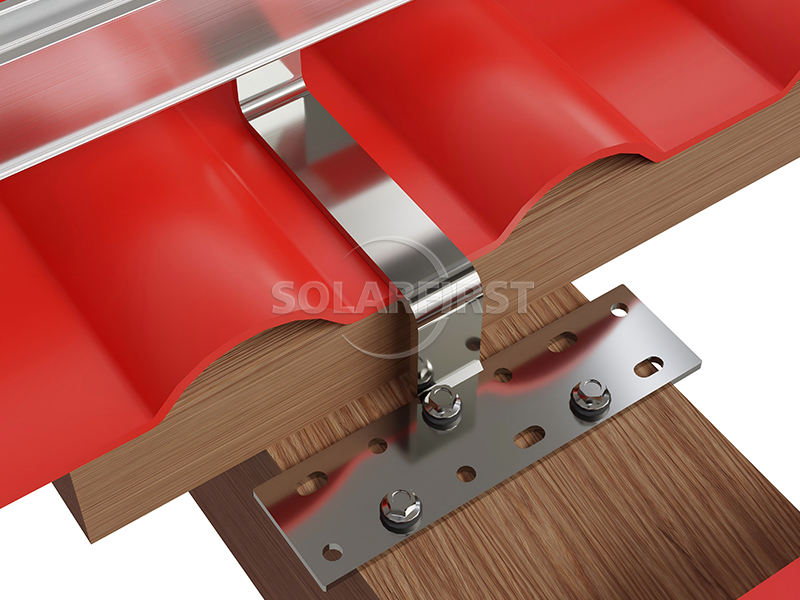

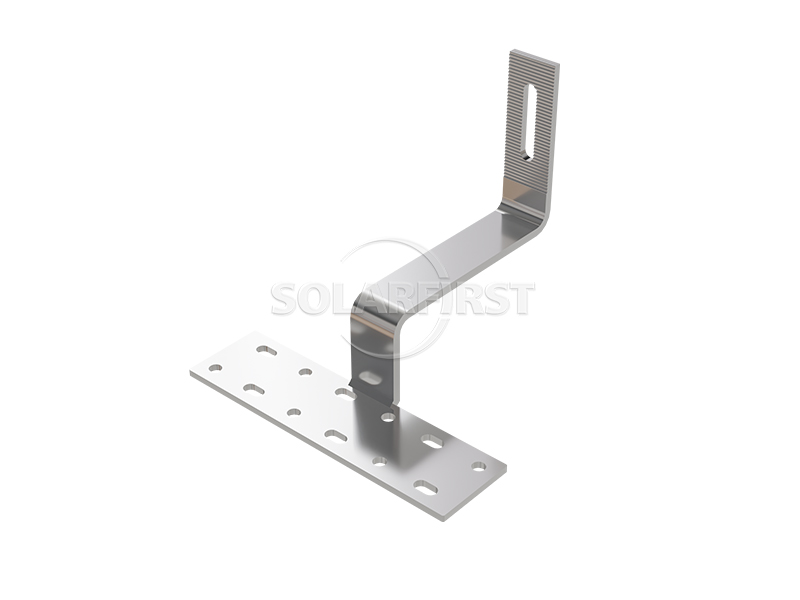

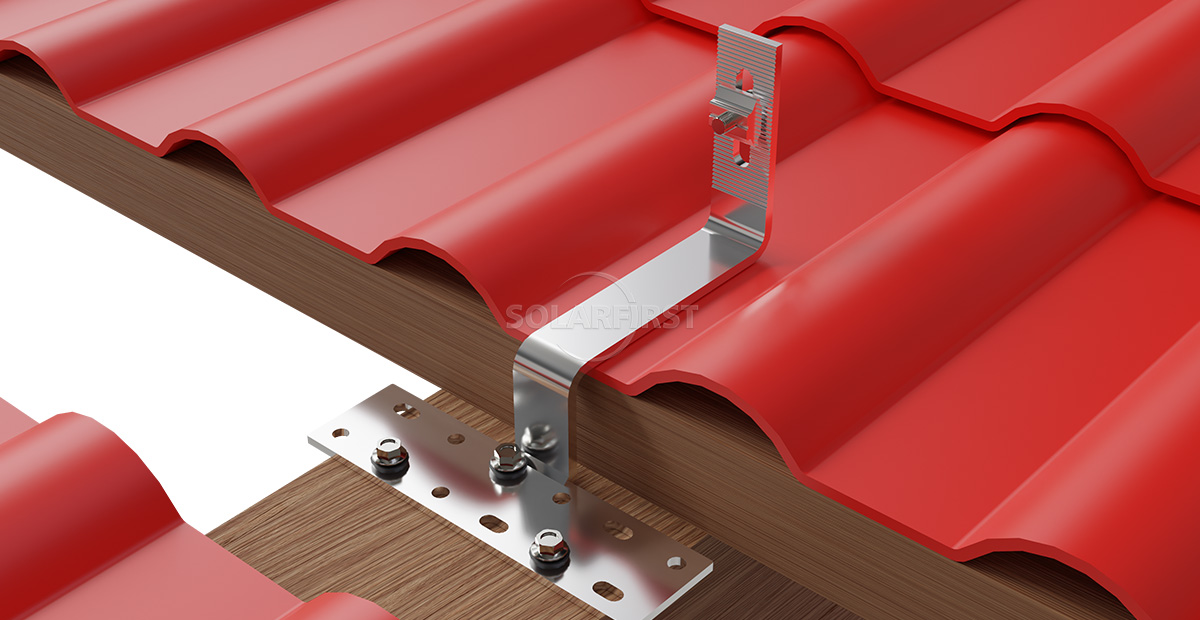

Du point de vue structurel, les supports de panneaux photovoltaïques (PV) en toiture sont généralement des éléments métalliques en forme de L ou de J, composés d'une plaque de base (la plaque inférieure fixée à la poutre en bois) et d'un bras vertical (une plaque verticale s'élevant pour fixer le rail de guidage). Le bras vertical comporte généralement des rainures de réglage ou des trous de positionnement pour la connexion et la fixation au rail de guidage. La base du support est fixée à la charpente du toit par des boulons ou des vis autotaraudeuses. Le bras vertical traverse les joints des tuiles et repose sur leur surface. Le rail de guidage est ensuite fixé au bras vertical par des boulons en T. Un bloc de pression situé au-dessus du rail de guidage assure la fixation du module PV.
Différents types de carreaux nécessitent des crochets de formes différentes. Par exemple, les carreaux en céramique ou émaillés utilisent généralement des crochets incurvés, la courbure du bras vertical épousant celle du dos du carreau pour garantir un bon maintien après repositionnement. Les carreaux plats utilisent souvent des crochets droits ou réglables. Les carreaux à double rainure, les carreaux romains et les carreaux espagnols ont également leurs propres modèles de crochets spécifiques. Les tendances actuelles privilégient les crochets réglables multidirectionnels, qui s'adaptent aux différentes inclinaisons de toiture, espacements de poutres et épaisseurs de carreaux grâce à des systèmes d'engrènement dentés, des fentes longues, etc.

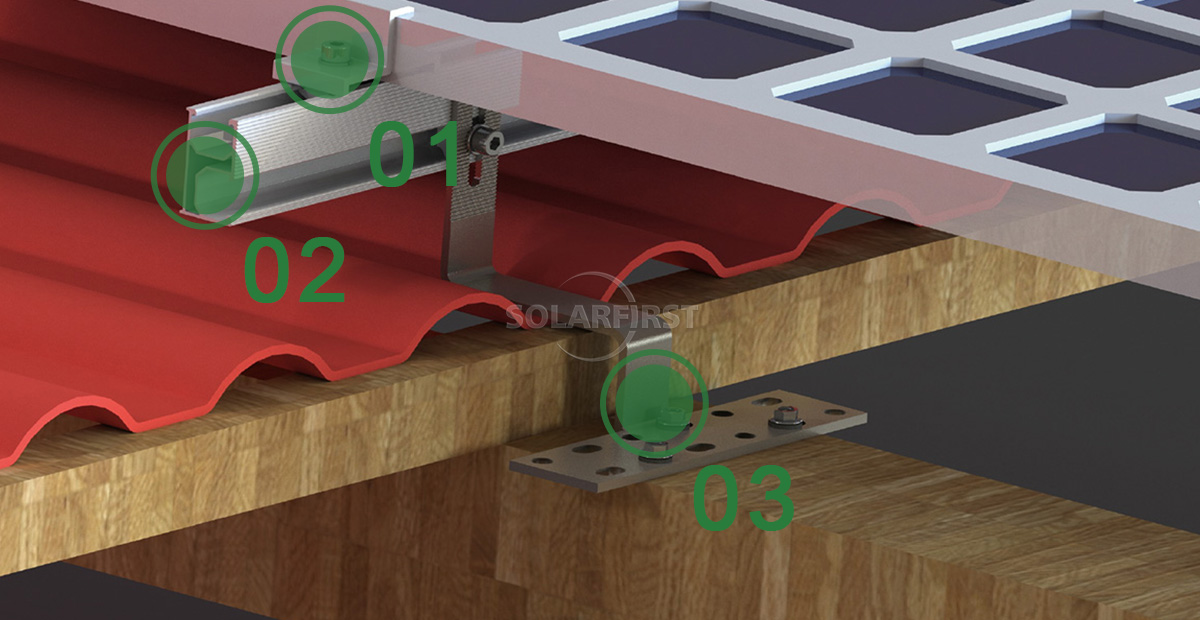

Composants du produit
Avantage

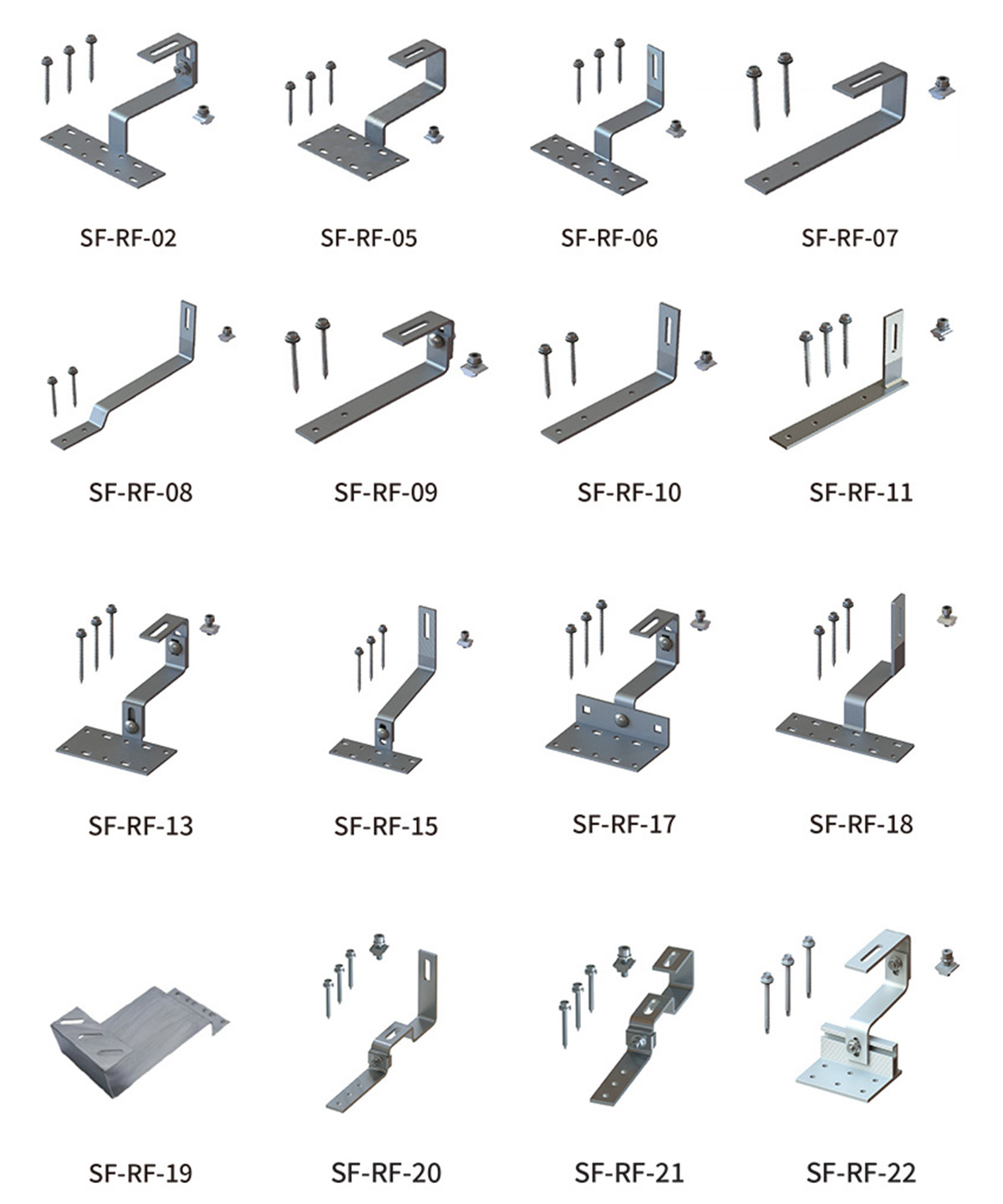

▪ Compatibilité avec plusieurs types de carreaux :
Les produits proposent généralement des modèles spécifiques adaptés à différents types de tuiles, notamment les tuiles en S, les tuiles plates, les tuiles romaines et les ardoises. Des crochets universels réglables sont également disponibles pour répondre aux besoins de pose de la plupart des toitures en tuiles.
▪ Installation relativement pratique :
L'utilisation de boulons pour l'assemblage permet généralement d'éviter le perçage ou le soudage sur site. Certains modèles modulaires ne nécessitent que 3 ou 4 pièces et un maximum de trois outils, ce qui représente un gain de temps considérable sur le chantier.
▪ Excellente résistance aux intempéries :
Les principaux composants sont généralement fabriqués en acier inoxydable 304 ou en alliage d'aluminium haute résistance AL6005-T5, offrant une excellente résistance à la corrosion et permettant une utilisation à long terme dans divers climats extérieurs.
▪ Solidité structurelle fiable :
Conçus par des professionnels, ces produits affichent une résistance à la traction en un seul point supérieure à 400 kg, résistant efficacement au vent, à la neige et aux autres charges naturelles, garantissant ainsi le fonctionnement sûr du système photovoltaïque.
▪ Conception flexible et ajustable :
Les crochets réglables permettent généralement d'ajuster la hauteur et la position d'installation pour s'adapter aux différentes épaisseurs de tuiles et aux positions des poutres de la charpente du toit, réduisant ainsi le travail de découpe et d'ajustement sur site.
▪ Conception relativement flexible et ajustable :
Les crochets réglables permettent généralement d'ajuster la hauteur et la position d'installation pour s'adapter aux différentes épaisseurs de tuiles et à la position des poutres de charpente, réduisant ainsi les travaux de découpe et d'ajustement sur le chantier. Ils contribuent à préserver l'intégrité de la toiture : la structure principale étant installée sous les tuiles, il n'est généralement pas nécessaire de percer de nouveaux trous dans celles-ci, ce qui préserve l'intégrité et l'esthétique de la toiture.
Paramètres
| Installation | Toiture en tuiles |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | Parallèle à la surface du toit |
| normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, |
| Matériel | Aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
Scénarios applicables
▪ Toits en pente résidentiels traditionnels : Construction de centrales photovoltaïques (PV) distribuées pour différents types de toitures en tuiles et en tuiles vernissées, telles que les villas et les maisons rurales auto-construites.
▪ Toits en tuiles des bâtiments commerciaux : Projets photovoltaïques en toiture pour les bâtiments commerciaux à toitures de tuiles, tels que les hôtels, les clubs et les immeubles de bureaux.
▪ Rénovation photovoltaïque des toitures de bâtiments anciens préservés : Projets d'installation de panneaux photovoltaïques pour bâtiments anciens ou historiques utilisant des dalles d'ardoise, des carreaux de style ancien, etc.
▪ Nouvelles toitures équipées de panneaux photovoltaïques : Les toitures en tuiles nouvellement construites, avec des conditions d'installation photovoltaïques pré-planifiées, peuvent être installées directement à l'aide d'un système auto-agrippant.
▪ Rénovation photovoltaïque des toitures résidentielles en tuiles existantes : Installation de panneaux photovoltaïques sur toitures résidentielles en tuiles existantes. Les systèmes de fixation par crochets et boucles, ne nécessitant généralement pas de travaux importants sur les tuiles, sont particulièrement adaptés à ce type de rénovation.
Remarques importantes :
▪ Problèmes d'alignement des carreaux :
Chaque type de carreau possède son propre système de fixation. Avant la pose, il est recommandé de préciser le type exact de carreau (par exemple, type S, type W, carreau plat, etc.) afin d'éviter l'utilisation de fixations incompatibles qui pourraient empêcher un repositionnement correct des carreaux ou entraîner une mauvaise répartition de la charge.
▪ Confirmation de la capacité portante de la structure :
Avant l'installation, il est recommandé de vérifier la capacité portante de la charpente, notamment pour les bâtiments anciens. Assurez-vous que les poutres en bois sont intactes et exemptes de pourriture afin de garantir la sécurité de la charge.
▪ Précision de la position d'installation :
L'espacement et la position des crochets doivent généralement être déterminés en fonction des calculs de charge de la toiture. Il est recommandé de se référer aux plans de construction professionnels et d'éviter de les disposer arbitrairement en se basant uniquement sur l'expérience, car cela pourrait affecter la résistance globale du système au vent et à la neige.
▪ Qualité et installation des fixations :
Pour la fixation, il est recommandé d'utiliser des vis autotaraudeuses à tête carrée en acier inoxydable. Leur qualité influe directement sur la solidité de la fixation des crochets. Lors de l'installation, veillez à ce que les vis soient bien ancrées dans la structure de la poutre en bois.
▪ Repositionnement des carreaux :
Après la pose des crochets, les carreaux retirés doivent être repositionnés afin de garantir qu'ils recouvrent correctement la base des crochets et qu'ils se chevauchent étroitement avec les carreaux environnants.
▪ Facteurs climatiques locaux :
Dans les zones côtières où les embruns sont importants, les crochets en acier inoxydable 316L sont recommandés comme choix privilégié ; dans les régions nordiques où les chutes de neige sont abondantes, il est nécessaire de s'assurer que les paramètres de charge de neige répondent aux exigences du projet.
▪ Suivez les procédures de construction professionnelles :
L'installation de panneaux photovoltaïques sur les toits implique des travaux en hauteur et doit être réalisée par une équipe d'installateurs professionnels qualifiés, respectant scrupuleusement les procédures de sécurité.
▪ Inspections régulières :
Il est recommandé de procéder à des inspections visuelles régulières des crochets après la mise en service du système (par exemple, annuellement ou après des événements météorologiques extrêmes) afin de vérifier les signes de desserrage ou de corrosion.
Résumé
Élément clé reliant la toiture au système de rails photovoltaïques, les crochets de toiture offrent une solution d'installation pratique pour les centrales photovoltaïques sur toitures en tuiles, sans modifier significativement la structure d'origine. Ces produits se caractérisent généralement par une bonne adaptabilité, une forte résistance aux intempéries et une installation relativement simple, répondant ainsi aux exigences de construction de la plupart des systèmes photovoltaïques sur toitures en tuiles inclinées.
Lors du choix et de l'installation de ces produits, il est recommandé de privilégier des critères essentiels tels que la compatibilité avec le type de tuiles, la qualité des matériaux, les paramètres techniques (notamment la résistance au vent et à la neige) et la durée de la garantie, tout en tenant compte des conditions climatiques locales et de l'usage prévu. La durée de vie d'un système de fixation photovoltaïque en toiture peut généralement dépasser 25 ans, ce qui en fait l'une des solutions de raccordement de base les plus éprouvées pour les installations photovoltaïques résidentielles et les petites et moyennes centrales photovoltaïques distribuées sur toitures en tuiles.
