Ce produit est un accessoire de fixation photovoltaïque (PV) spécialement conçu pour les toitures métalliques ondulées à joints debout Klip-Lok. Son système de fixation sans perçage élimine tout besoin de percer la toiture. Les fixations s'enclenchent sur le bord Klip-Lok du faîtage grâce à leur propre force de verrouillage mécanique, assurant ainsi une connexion fiable pour les rails ou modules PV. Cette conception évite d'endommager les panneaux de toiture par perçage, réduisant ainsi les risques d'infiltration et convient particulièrement aux toitures commerciales et industrielles exigeant une étanchéité optimale.
Couleur :
Natural silver/ black（Colored according to customer requirements）Certification :
ISO，SGS，CEMatériel :
Anodized Aluminum 6005 T5, Stainless Steel 304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit

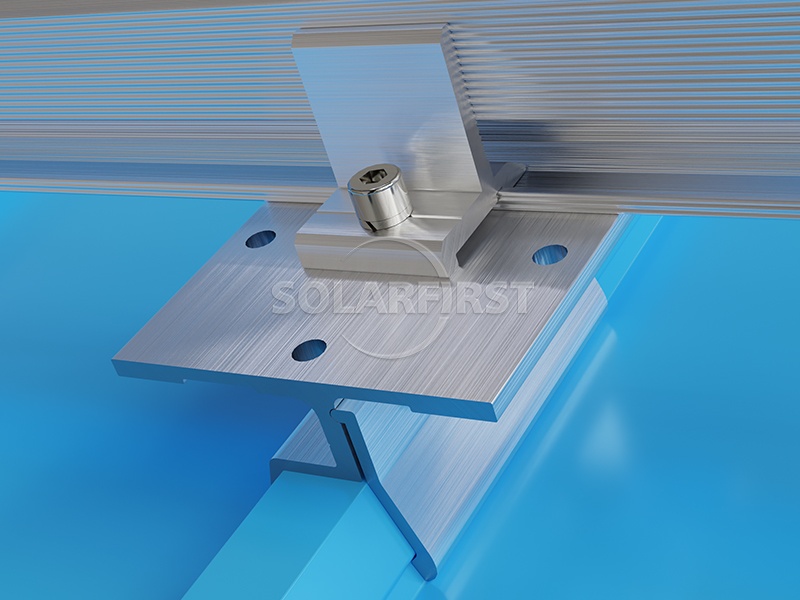

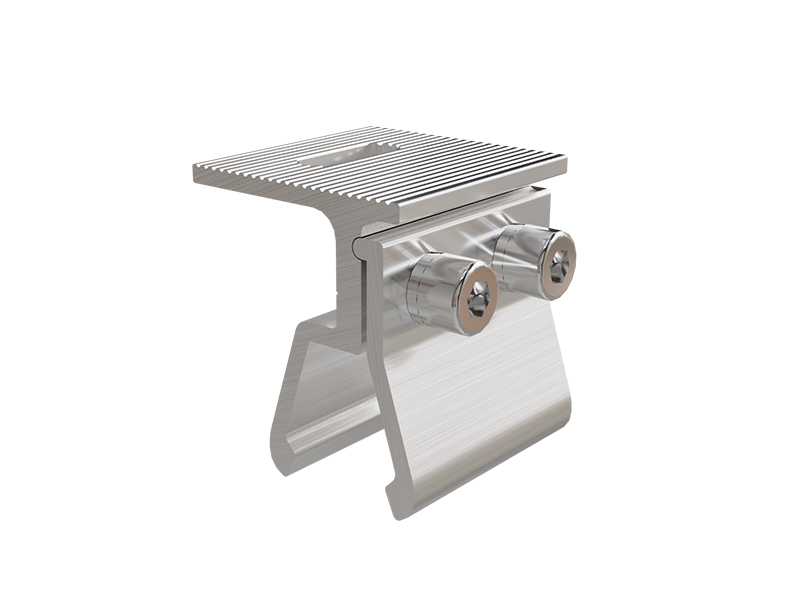

Le collier Klip-Lok est un connecteur sans perçage, fabriqué en alliage d'aluminium et en acier inoxydable. Il fixe la toiture sans perçage, préservant ainsi efficacement son étanchéité. Ce produit offre une résistance au vent jusqu'à 60 m/s et à la neige jusqu'à 1,4 kN/m². Facile à installer, il est également très fiable et durable. Il est largement utilisé dans les installations photovoltaïques distribuées, notamment dans les bâtiments industriels et commerciaux, les serres agricoles et autres sites.

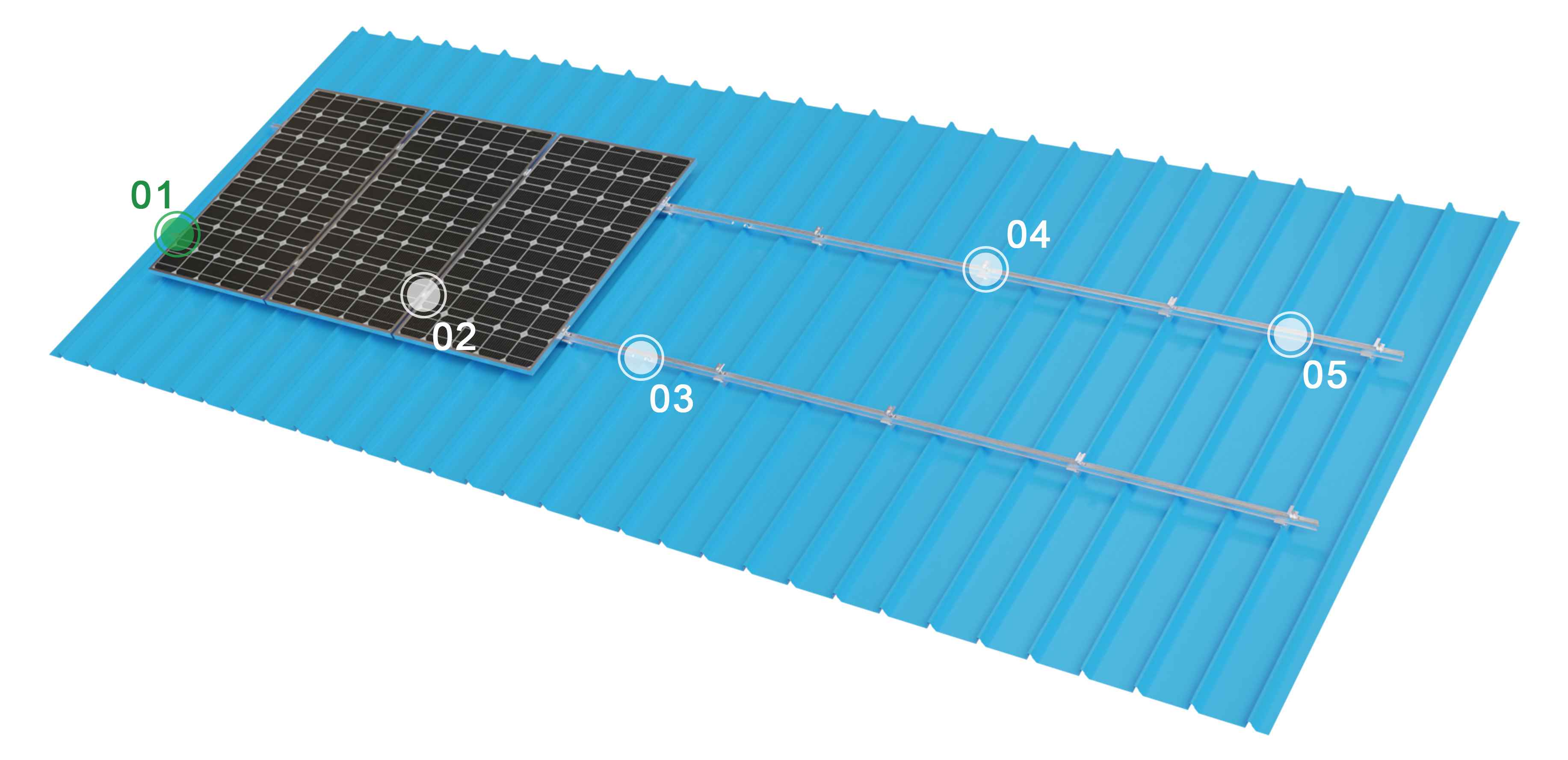

Composants du produit
Avantage
▶ Installation non perforée
Aucune vis autotaraudeuse n'est nécessaire, ce qui préserve les panneaux métalliques et la couche d'étanchéité du toit et réduit considérablement le risque de fuite par rapport aux méthodes de fixation traditionnelles par trous traversants.
▶ Structure fiable
Force de serrage uniforme, forte résistance au vent et adaptable aux environnements à forte chaleur, forte humidité et embruns salés.
▶ Installation facile
Une fois la pince en place sur la crête, serrez-la à l'aide d'une clé dynamométrique ; aucun outil spécial n'est requis, opération réalisable par une seule personne.
▶ Bonne compatibilité
S'adapte aux dimensions courantes des crêtes Klip-Lok ; l'interface supérieure est compatible avec les rails et les fixations photovoltaïques les plus répandus.
▶ Résistant aux intempéries et durable
Le corps principal est fabriqué en alliage d'aluminium anodisé et les fixations sont en acier inoxydable 304, offrant une durée de vie résistante à la corrosion de plus de 10 ans.
▶ Conception légère
Chaque pince pèse environ 0,15 à 0,25 kg, réduisant ainsi la charge sur le toit.
Paramètres
| Installation | Toiture métallique |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | Parallèle à la surface du toit |
| normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Matériel | Aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
Scénarios applicables
▪ Bâtiments industriels et commerciaux d'usines : Toitures en tôle ondulée de grande taille, exigeant des normes élevées en matière d'étanchéité et une rapidité de construction.
▪ Centres logistiques et d'entreposage : Grande surface de toiture, adaptée aux méthodes d'installation sans perforation.
▪ Serres agricoles : Pour les toitures métalliques en pente, les fixations permettent d'éviter d'endommager la structure d'origine.
▪ Rénovation d'anciens projets photovoltaïques : Les toitures métalliques existantes ne peuvent pas être percées ; la fixation par colliers est la solution idéale.
▪ Bâtiments soumis à des exigences strictes en matière d'étanchéité : Par exemple, les toitures d'usines dans les secteurs de l'électronique, de la pharmacie et de l'agroalimentaire.
Remarques importantes :
▶ Confirmation du type de toiture
Cette pince convient uniquement aux panneaux de toiture métalliques à joint debout (Klip-Lok), et non aux panneaux ondulés trapézoïdaux ou aux panneaux à joint angulaire.
▶ Calcul de charge
Le nombre et l'espacement des fixations doivent être calculés par un ingénieur en structure en fonction de la vitesse du vent local, de la charge de neige, de la portée du toit et d'autres conditions.
▶Installation conforme aux spécifications
Les boulons doivent être serrés au couple spécifié (généralement de 16 à 20 N·m) à l'aide d'une clé dynamométrique. Un serrage excessif risque d'endommager la nervure, tandis qu'un serrage insuffisant peut entraîner un glissement.
▶ Inspection de l'état de la toiture
Avant l'installation, assurez-vous que les panneaux de toiture ne présentent pas de rouille importante, de déformation ou de décollement du revêtement ; sinon, la force de serrage pourrait être insuffisante.
▶ Inspection régulière
Il est recommandé de vérifier le serrage des colliers de serrage chaque année, notamment après des typhons ou de fortes chutes de neige.
▶ Connexion à la terre
Si des rails métalliques sont utilisés, une mise à la terre correcte entre les composants et le toit doit être effectuée conformément aux spécifications électriques.
▶Évitez de mélanger
Les colliers de serrage de marques ou de lots différents peuvent présenter des variations dimensionnelles et ne doivent pas être utilisés ensemble sur le même toit.
Résumé
Les fixations de toiture Klip-Lok sont des connecteurs photovoltaïques spécialisés, conçus pour les toitures métalliques à joints debout. Leur système de fixation sans perçage évite les risques de fuites liés au perçage, tout en offrant des avantages tels qu'une installation rapide, une capacité de charge fiable et une grande résistance aux intempéries. Elles conviennent à divers projets photovoltaïques sur toitures métalliques inclinées, qu'il s'agisse de bâtiments industriels, commerciaux, d'entrepôts ou de serres agricoles. Avec une sélection appropriée, une installation standardisée et un entretien régulier, ce produit constitue une solution de fixation sûre, durable et conforme aux normes pour les systèmes photovoltaïques.

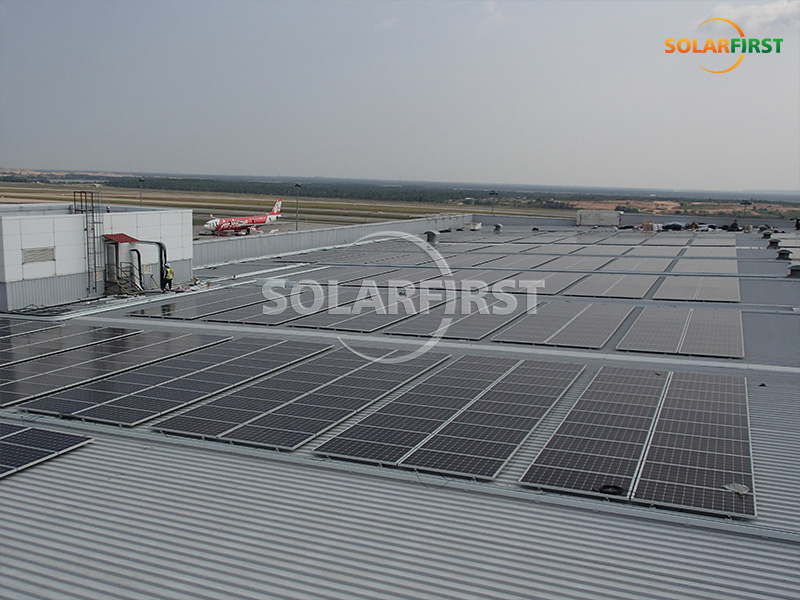

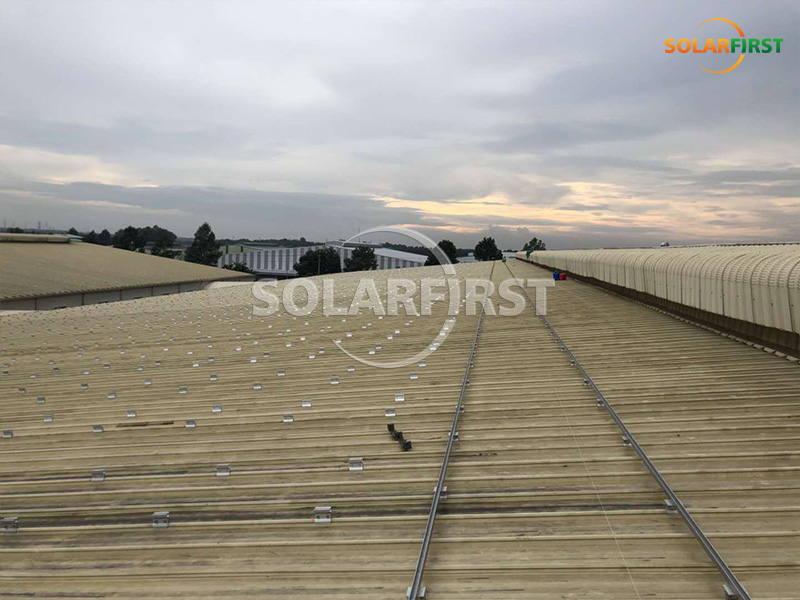

Référence du projet Solar First
