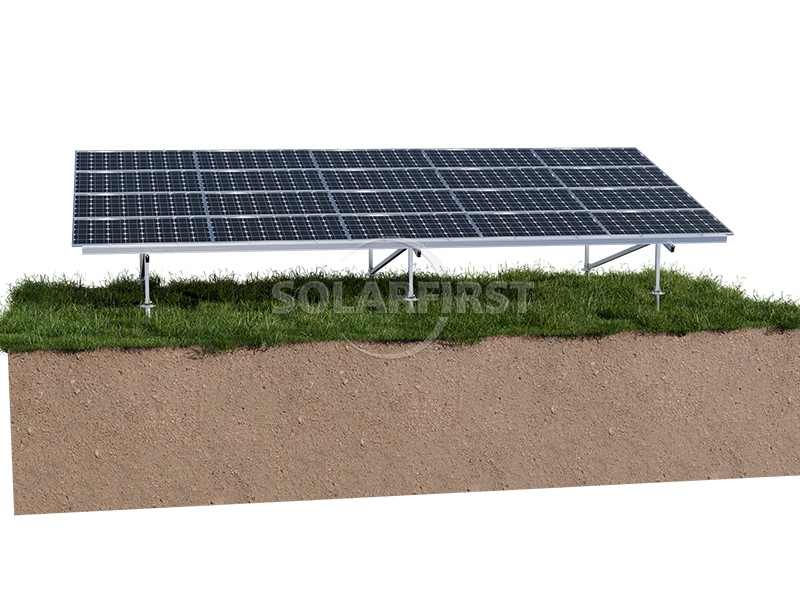

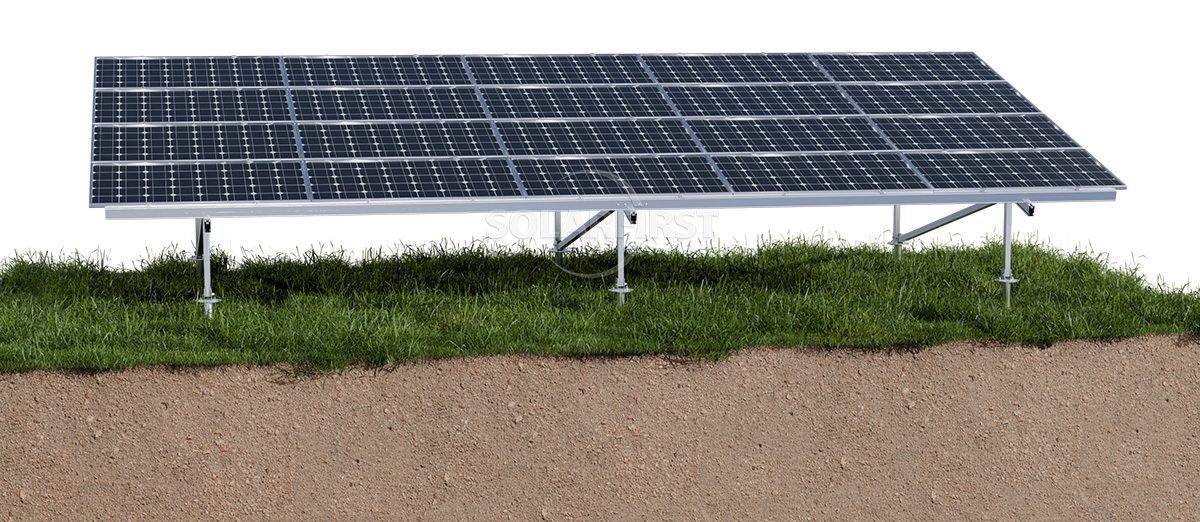

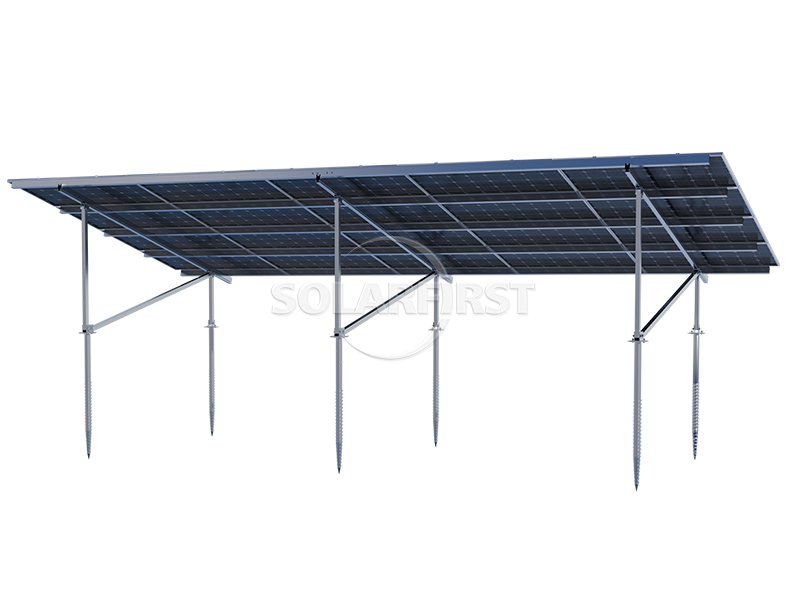

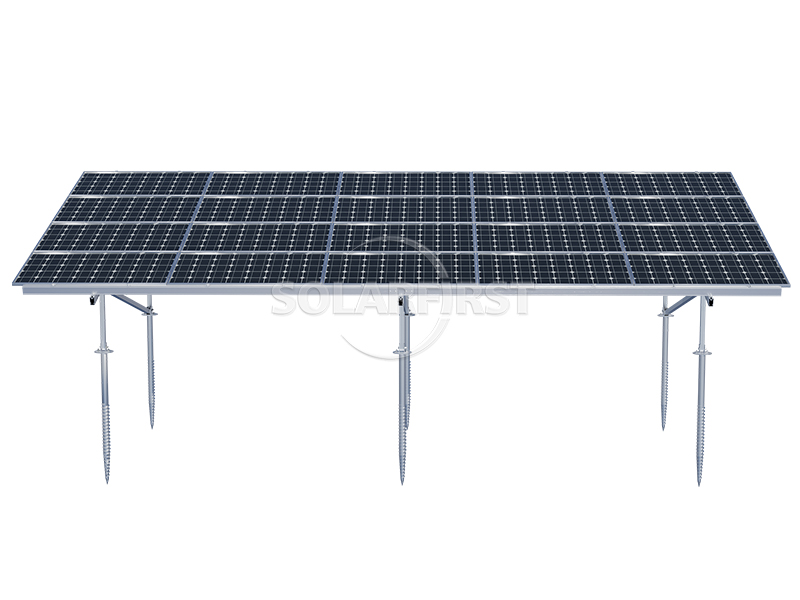

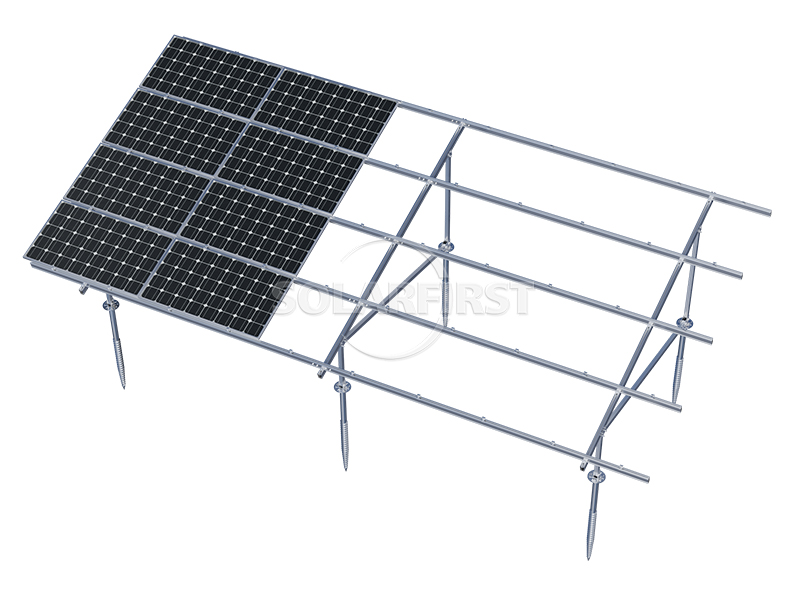

Le système de support photovoltaïque à ancrage au sol en spirale en alliage d'aluminium adopte la conception « installation par insertion rotative » et « entièrement en aluminium anticorrosion », offrant une solution d'installation au sol avec un impact environnemental moindre et une efficacité de construction plus élevée pour les projets photovoltaïques de petite et moyenne taille.
Couleur :
Natural silver（Colored according to customer requirements）Certification :
CE, TÜV, ISO9001, SGSMatériel :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit
Ce système intègre des supports photovoltaïques à des ancrages au sol en spirale et convient aux centrales électriques commerciales ou publiques. Il assure un support au sol rapide et stable.
Les principaux composants sont fabriqués en alliage d'aluminium haute résistance (tel que AL6005-T5, AL6063-T5) et sont équipés d'ancrages au sol à spirale réglables. Lors de la construction, une machine spéciale est utilisée pour visser ces ancrages dans le sol, puis le support préfabriqué entièrement en aluminium y est fixé. L'ensemble du procédé ne nécessite ni terrassement ni bétonnage.

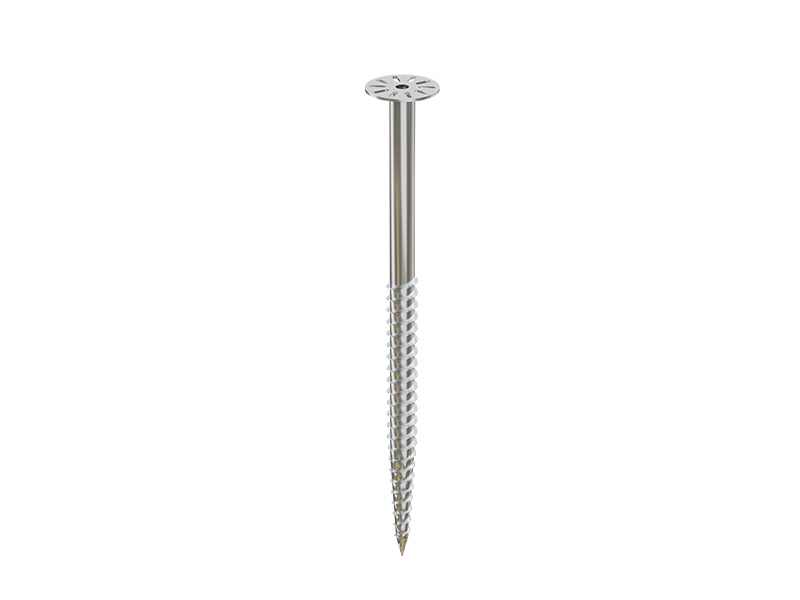

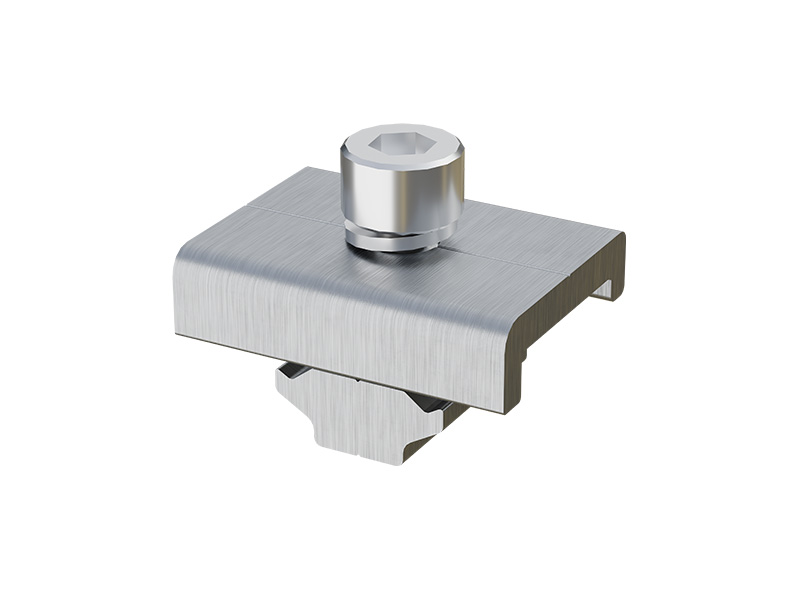

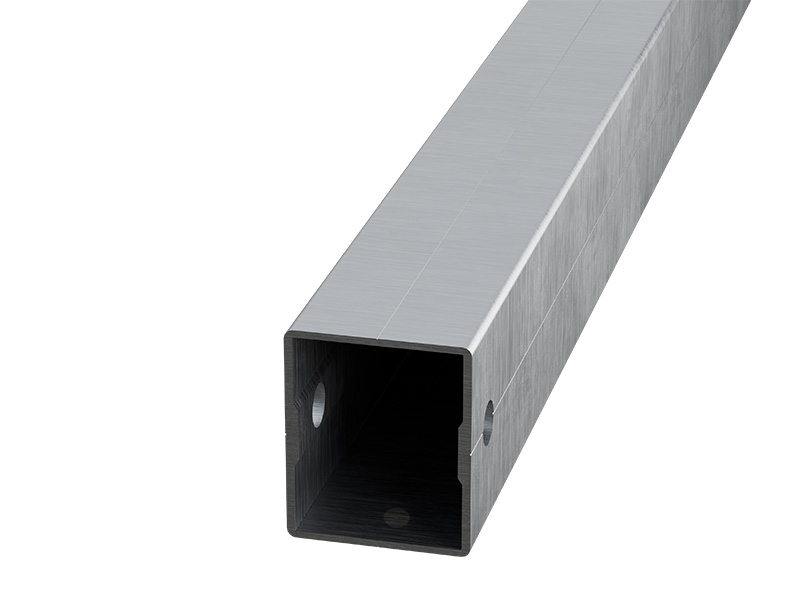

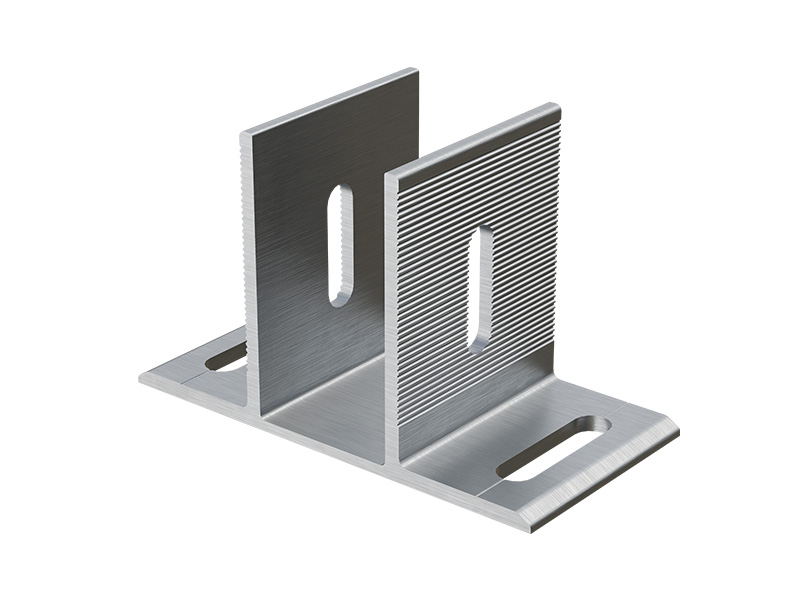

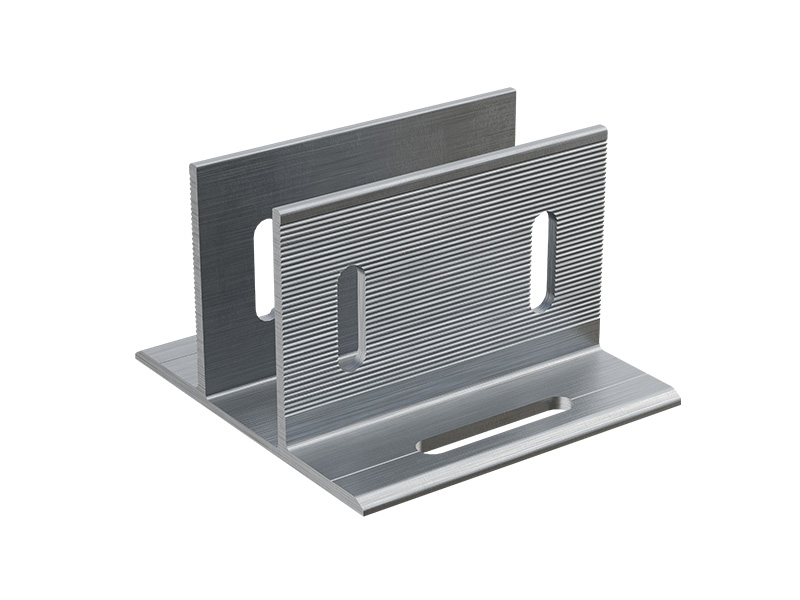

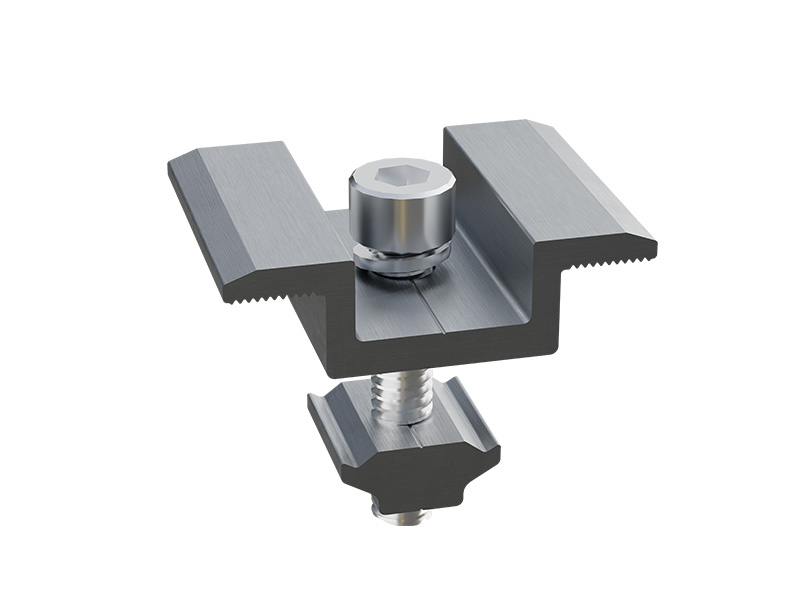

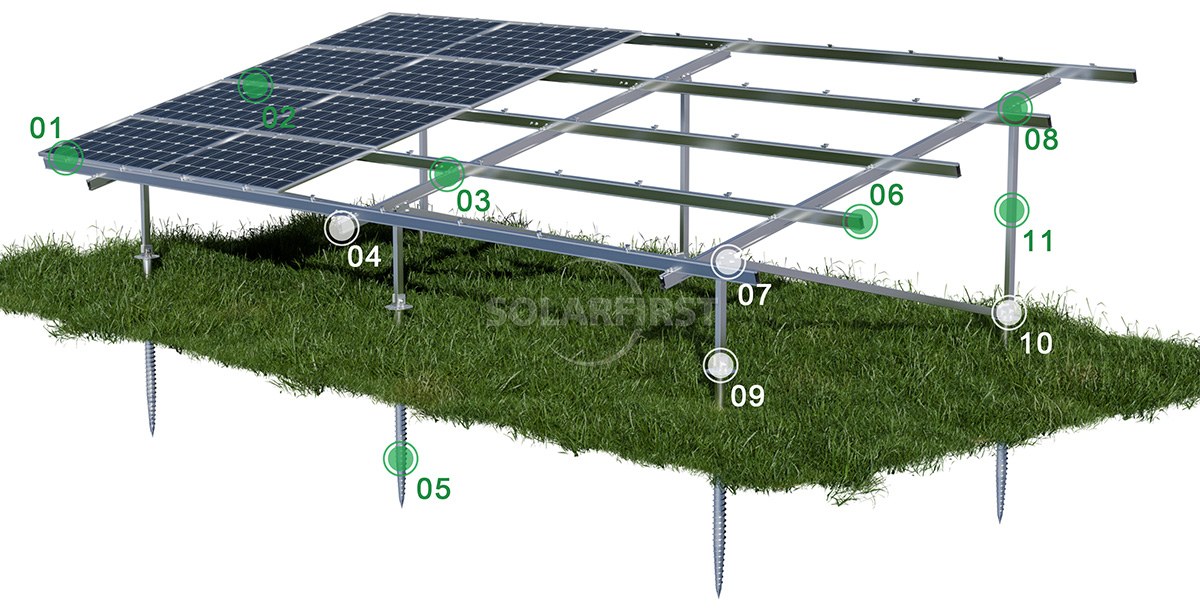

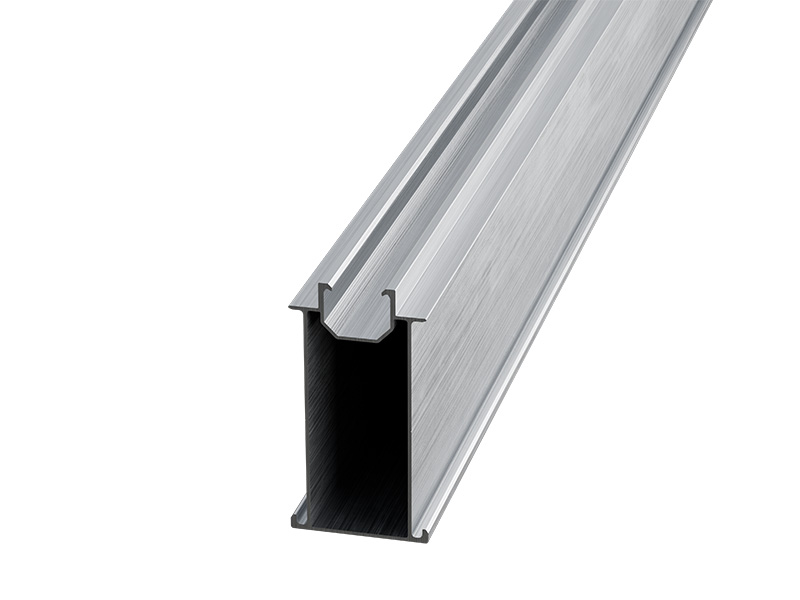

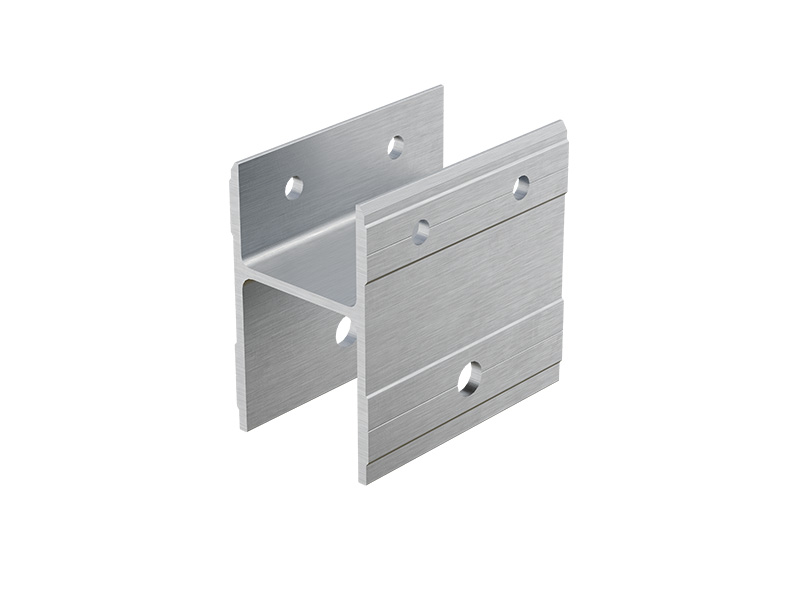

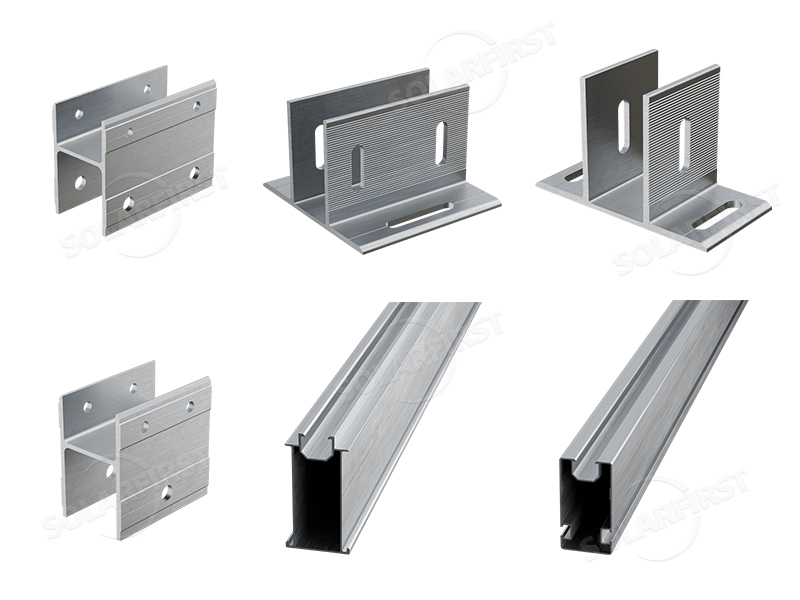

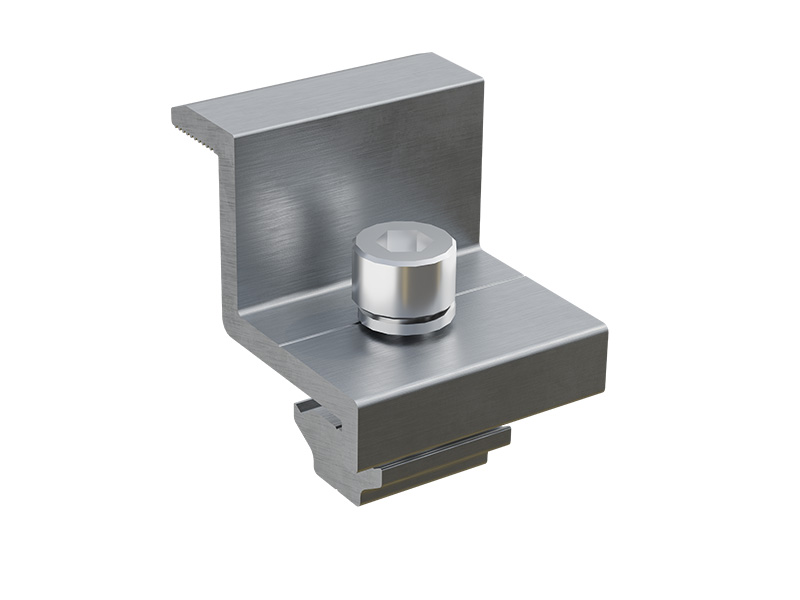

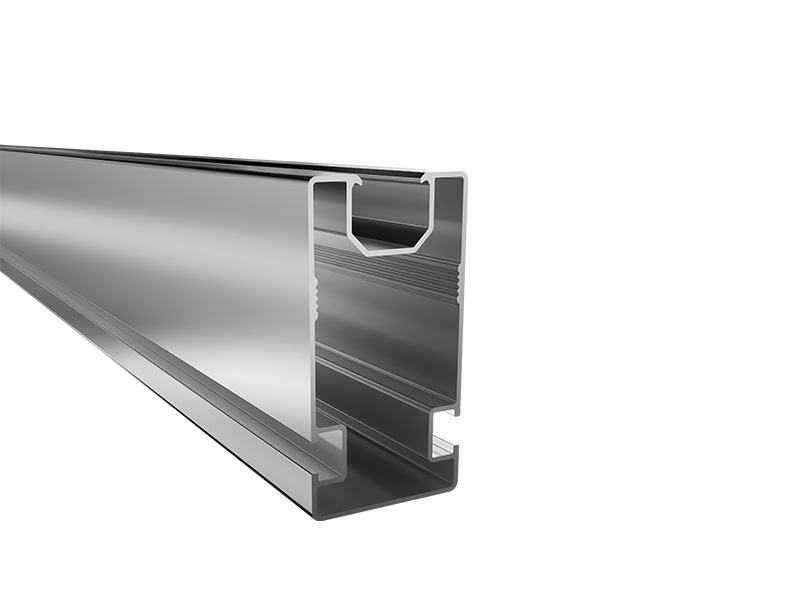

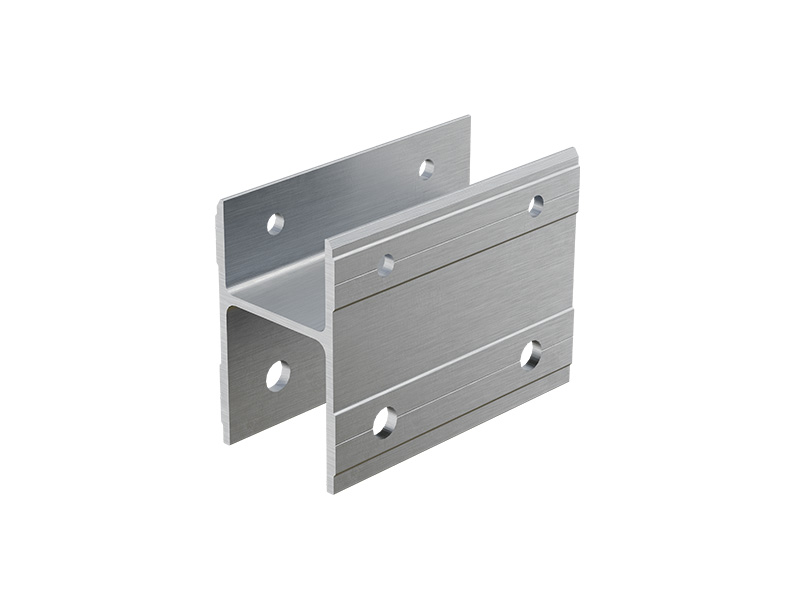

Composants du produit
Avantage
Paramètres
| Installation | Sol |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| normes | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Matériel | Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
Scénarios applicables
▶ Grandes centrales photovoltaïques terrestres centralisées
Adaptées aux centrales électriques de puissance MW nécessitant un déploiement rapide, les ancrages au sol en spirale ne requièrent ni excavation ni béton, et le délai de construction est considérablement réduit par rapport aux fondations traditionnelles.
▶ Projets photovoltaïques en collines et en montagnes
Elles s'adaptent aux terrains accidentés et ne nécessitent pas de travaux de nivellement importants. La hauteur des supports est ajustable en fonction du terrain afin de minimiser les perturbations des sols de surface en montagne.
▶ désert de Gobi et sol rocailleux
Adaptés aux sols contenant du gravier, des cailloux ou des blocs de pierre de petite taille, mais ne formant pas de couches rocheuses continues. Les pieux spiralés peuvent être insérés normalement. Au besoin, un pré-forage peut être effectué.
▶ projet complémentaire de serres agricoles et d'élevage de poissons photovoltaïques
Elle perturbe peu le sol, ce qui est bénéfique pour la protection de la couche arable. Les lames hélicoïdales améliorent la résistance à la traction et sont adaptées aux vasières ou aux zones à fort niveau d'eau.
▶ Sol sableux et sol meuble
La construction sur sol sableux et sol meuble est plus pratique.
▶ Parking photovoltaïque distribué
La construction est rapide et cause peu de dommages à la surface du sol.
Type de sol applicable
La fondation sur pieux spiralés convient aux types de sols courants suivants :
Limites géologiques à prendre en compte
Les conditions géologiques suivantes présentent des difficultés d'installation importantes ou ne conviennent pas à cette méthode. Il est nécessaire de procéder à une évaluation préalable ou d'opter pour un autre type de fondation.
▶ strates de roche dure continues et intactes
La couche superficielle est constituée de formations rocheuses pures et très compactes, comme le granit ou le calcaire. L'insertion de pieux spiralés dans ces formations étant difficile, leur utilisation est déconseillée. Il est préférable d'opter pour des ancrages rocheux ou des fondations en béton préfabriqué.
▶ Couche sableuse à très grande fluidité
Dans la couche sableuse meuble à forte fluidité, la capacité portante des ancrages au sol est insuffisante et l'effet n'est pas satisfaisant.
▶ Sol hautement corrosif
Bien que les alliages d'aluminium présentent une certaine résistance à la corrosion, des mesures anticorrosion supplémentaires doivent être évaluées dans les environnements hautement corrosifs.
▶ Si la teneur en pierres est trop élevée (par exemple, supérieure à 30 % en volume et avec des particules de grande taille)
La difficulté d'installation augmentera considérablement. Il est nécessaire d'évaluer au préalable s'il convient de pré-percer les trous ou d'opter pour d'autres types de fondations.
Résumé
Globalement, ce système se caractérise par ses principaux atouts : une mise en place rapide, un respect de l’environnement et une adaptabilité à divers types de terrains. Si votre projet de centrale photovoltaïque est soumis à des contraintes strictes en matière de délais de construction, s’il est situé sur un terrain complexe ou écologiquement sensible, ou s’il vise à minimiser les problèmes de maintenance à long terme, ce système sera plus avantageux que la solution traditionnelle en béton.

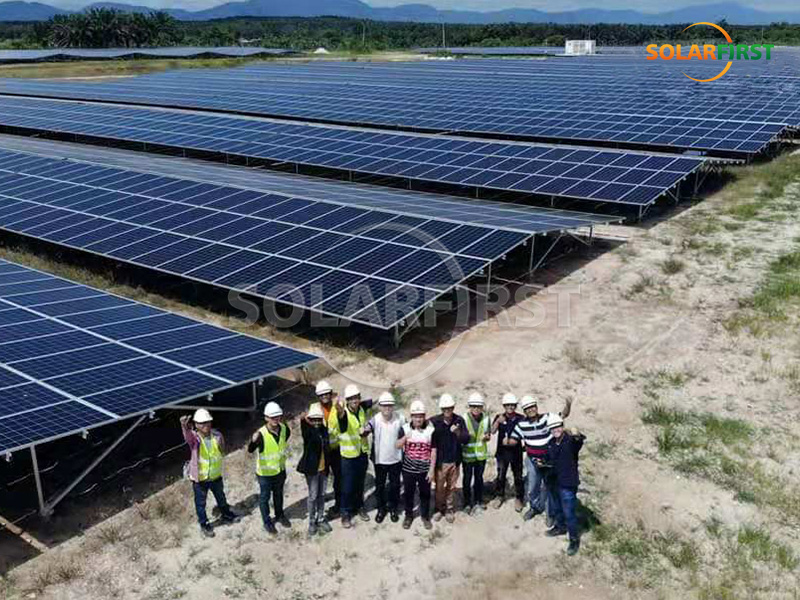

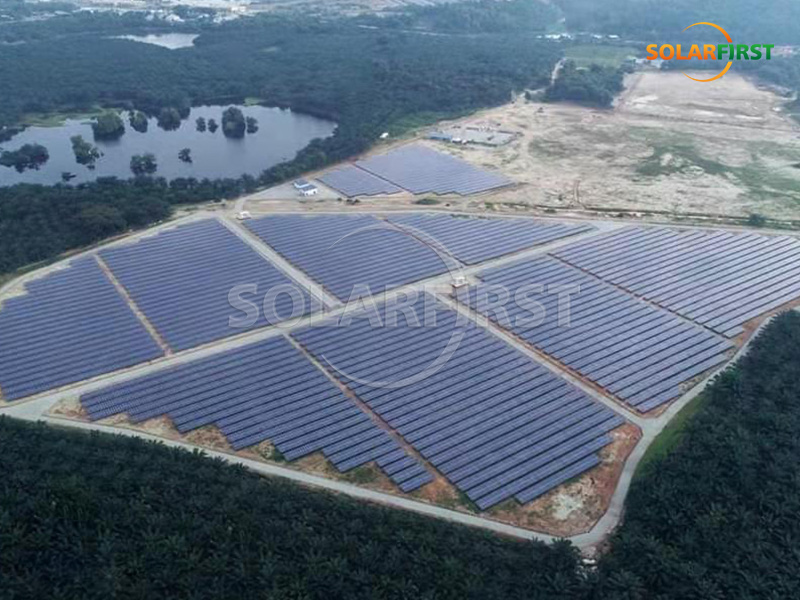

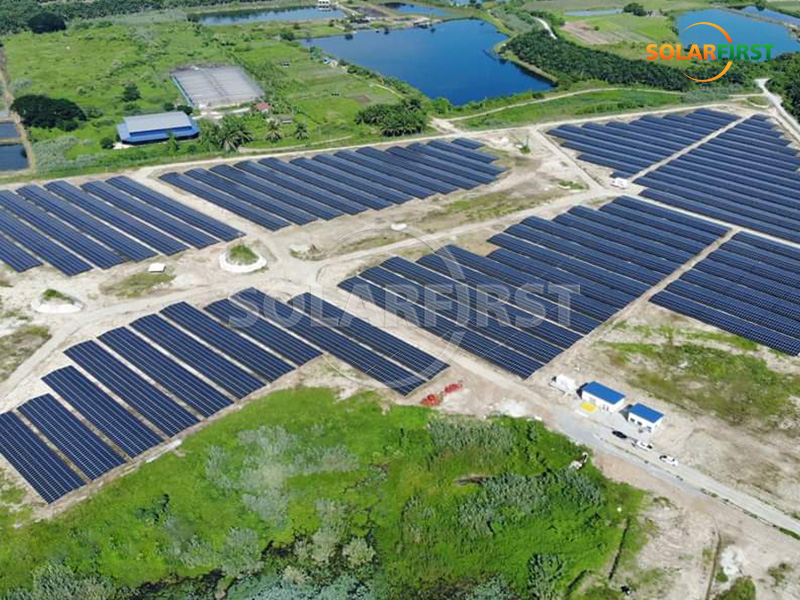

Référence du projet Solar First
