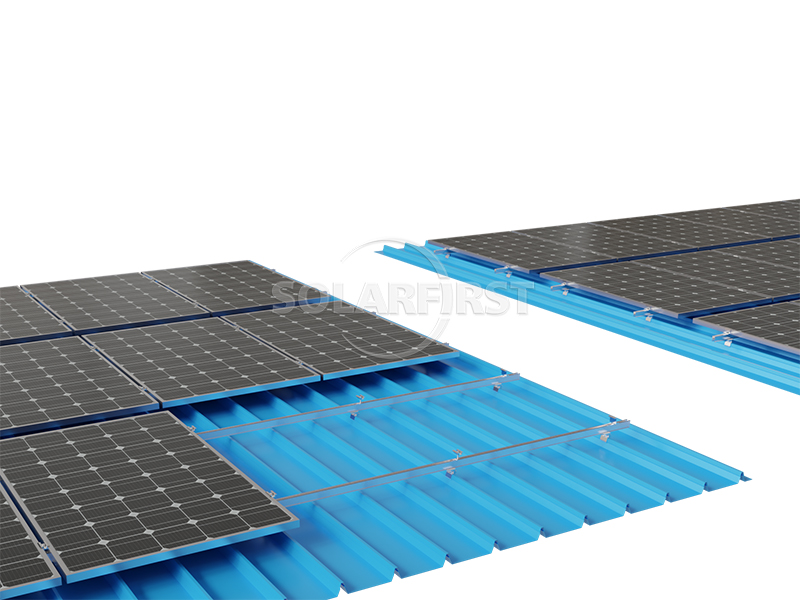

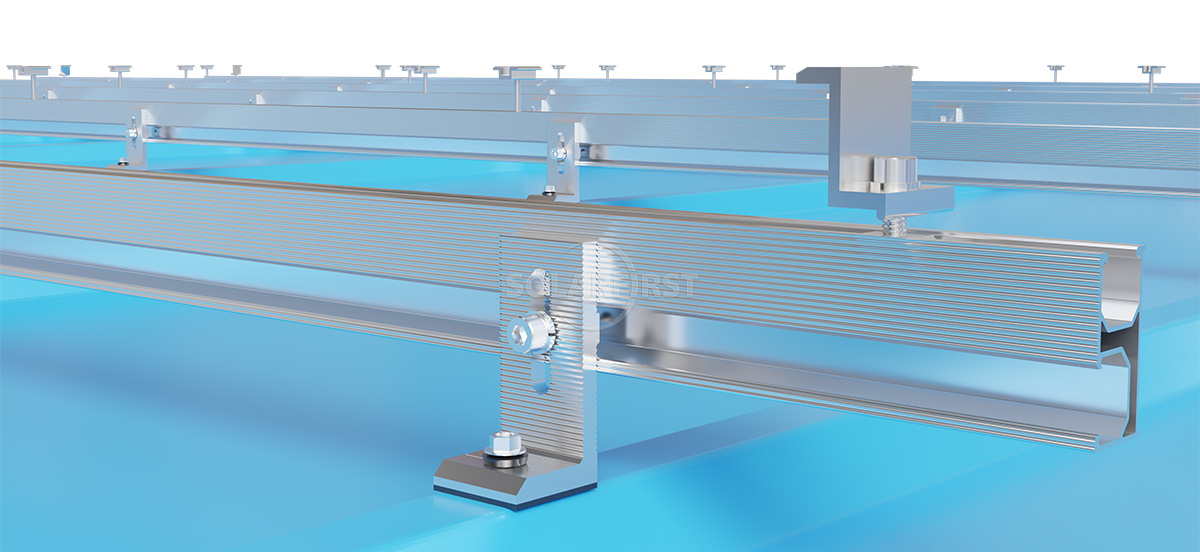

L'équerre en L (souvent appelée pied en L ou support en forme de L) d'un système de support photovoltaïque pour toiture en acier prélaqué est un connecteur métallique simple mais indispensable. Elle assure la fixation fiable des rails de guidage supportant les modules photovoltaïques à la toiture en acier prélaqué. De forme angulaire (en L), légère, elle sert principalement d'élément d'ancrage reliant les parties supérieure et inférieure de la structure.
Couleur :
Natural silver/ black（Colored according to customer requirements）Certification :
ISO，SGS，CEMatériel :
Anodized Aluminum 6005 T5, Stainless Steel 304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit
Le support en L (ou équerre) pour systèmes photovoltaïques (PV) sur toiture en tôle d'acier colorée est un élément de connexion essentiel. De forme angulaire (en L), il se fixe d'un côté au bord ondulé de la toiture en tôle d'acier colorée à l'aide d'une pince ou d'une fixation spéciale, et de l'autre au rail de support des panneaux photovoltaïques. Le support en L ne supporte pas directement le poids des modules ; il sert plutôt de dispositif de transfert de force, répartissant ainsi la charge des modules et des rails sur la charpente de la toiture.
Ce produit est couramment utilisé dans les installations photovoltaïques distribuées sur les toitures des bâtiments commerciaux et industriels. Sa conception vise à fournir une base de fixation stable et réglable pour les panneaux photovoltaïques sans endommager la couche d'étanchéité du toit (lorsqu'il est utilisé avec des pinces).

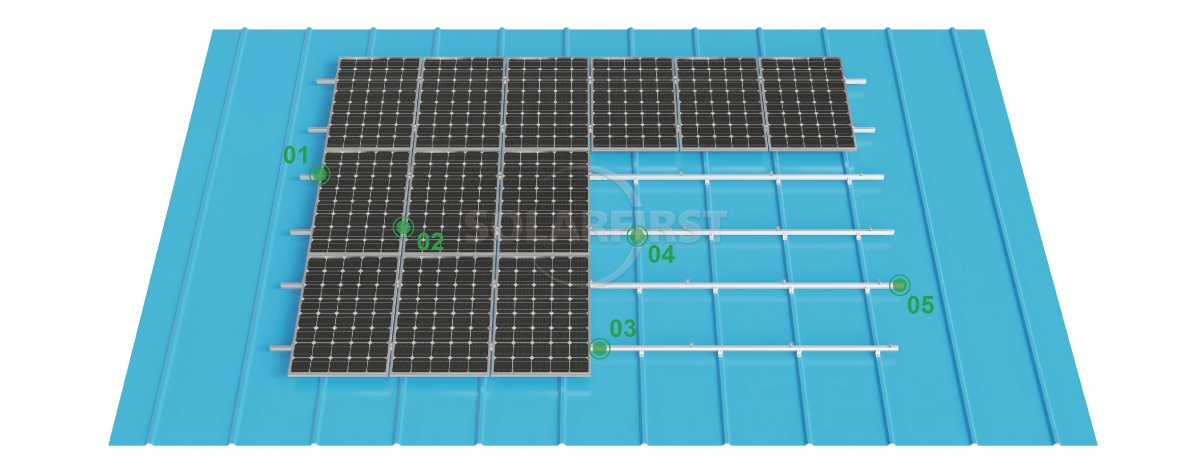

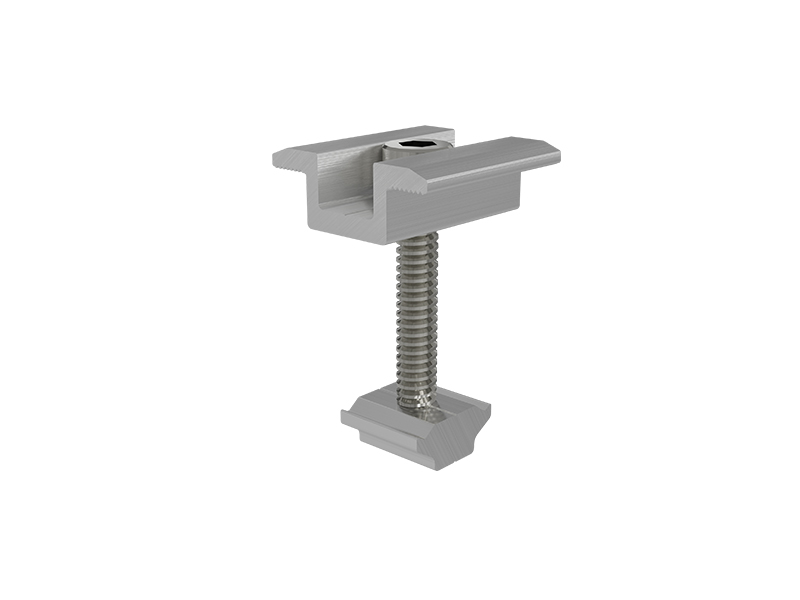

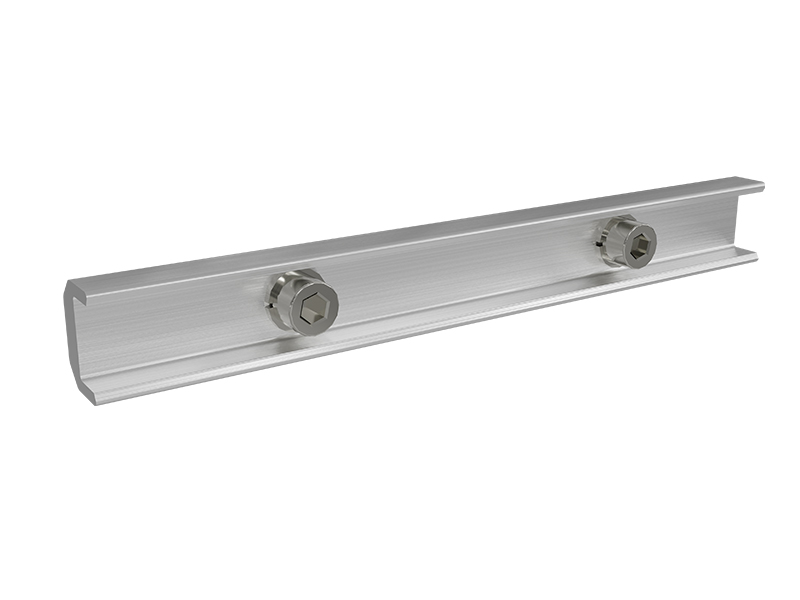

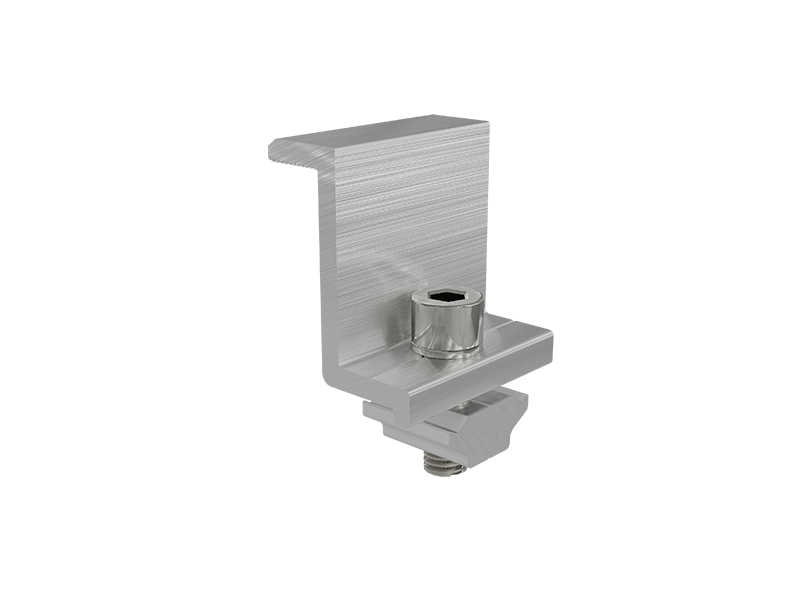

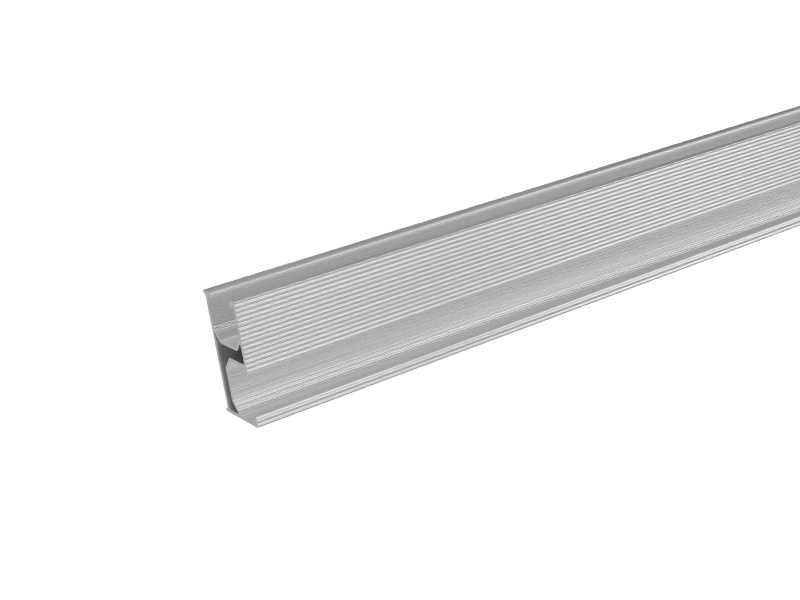

Composants du produit
Avantage
▶Installation facile
La structure en forme de L est simple et, grâce à des fixations standard, elle permet un positionnement rapide et une fixation par boulonnage, ce qui permet de gagner du temps sur le chantier par rapport au soudage ou à l'utilisation de boulons d'expansion.
▶Étanchéité de toiture protectrice
L'utilisation de fixations spéciales permet de s'affranchir du perçage de trous dans la tôle d'acier ondulée, évitant ainsi tout risque de fuite lié aux trous de vis.
▶Exigences de charge de toiture réduites
Le profilé en L en alliage d'aluminium est léger (environ 0,3 à 0,8 kg par ensemble), ce qui réduit la charge supplémentaire sur les toits des bâtiments d'usines plus anciens.
▶Capacités réglables
Les cornières en L de différentes hauteurs ou rainurées peuvent s'adapter aux différences de hauteur des crêtes des tôles d'acier ondulées et aux exigences de nivellement des rails de guidage.
▶Bonne résistance à la corrosion
Généralement fabriqué en alliage d'aluminium ou en acier inoxydable, il reste longtemps exempt de rouille dans les environnements industriels et les zones côtières.
Paramètres
| Installation | Toiture métallique |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | Parallèle à la surface du toit |
| Hauteur | 80 mm / 100 mm / 180 mm |
| normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Matériel | Aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
Scénarios applicables
▪ Bâtiments industriels et commerciaux d'usines : Toitures en tôle ondulée de grande taille, exigeant des normes élevées en matière d'étanchéité et une rapidité de construction.
▪ Centres logistiques et d'entreposage : Grande surface de toiture, adaptée aux méthodes d'installation sans perforation.
▪ Serres agricoles : Pour les toitures métalliques en pente, les fixations permettent d'éviter d'endommager la structure d'origine.
▪ Rénovation d'anciens projets photovoltaïques : Les toitures métalliques existantes ne peuvent pas être percées ; la fixation par colliers est la solution idéale.
▪ Bâtiments soumis à des exigences strictes en matière d'étanchéité : Par exemple, les toitures d'usines dans les secteurs de l'électronique, de la pharmacie et de l'agroalimentaire.
Remarques importantes :
▶Confirmation du type de toiture
Cette pince convient uniquement aux panneaux de toiture métalliques à joint debout (Klip-Lok), et non aux panneaux ondulés trapézoïdaux ou aux panneaux à joint angulaire.
▶Calcul de charge
Le nombre et l'espacement des fixations doivent être calculés par un ingénieur en structure en fonction de la vitesse du vent local, de la charge de neige, de la portée du toit et d'autres conditions.
▶Installation conforme aux spécifications
Les boulons doivent être serrés au couple spécifié (généralement de 16 à 20 N·m) à l'aide d'une clé dynamométrique. Un serrage excessif risque d'endommager la nervure, tandis qu'un serrage insuffisant peut entraîner un glissement.
▶Inspection de l'état de la toiture
Avant l'installation, assurez-vous que les panneaux de toiture ne présentent pas de rouille importante, de déformation ou de décollement du revêtement ; sinon, la force de serrage pourrait être insuffisante.
▶Inspection régulière
Il est recommandé de vérifier le serrage des colliers de serrage chaque année, notamment après des typhons ou de fortes chutes de neige.
▶Connexion à la terre
Si des rails métalliques sont utilisés, une mise à la terre correcte entre les composants et le toit doit être effectuée conformément aux spécifications électriques.
▶Évitez de mélanger
Les colliers de serrage de marques ou de lots différents peuvent présenter des variations dimensionnelles et ne doivent pas être utilisés ensemble sur le même toit.

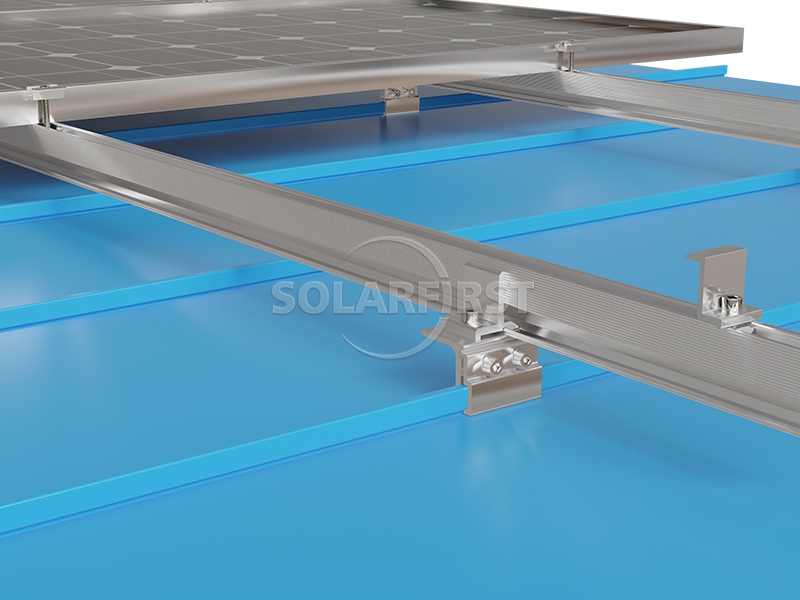

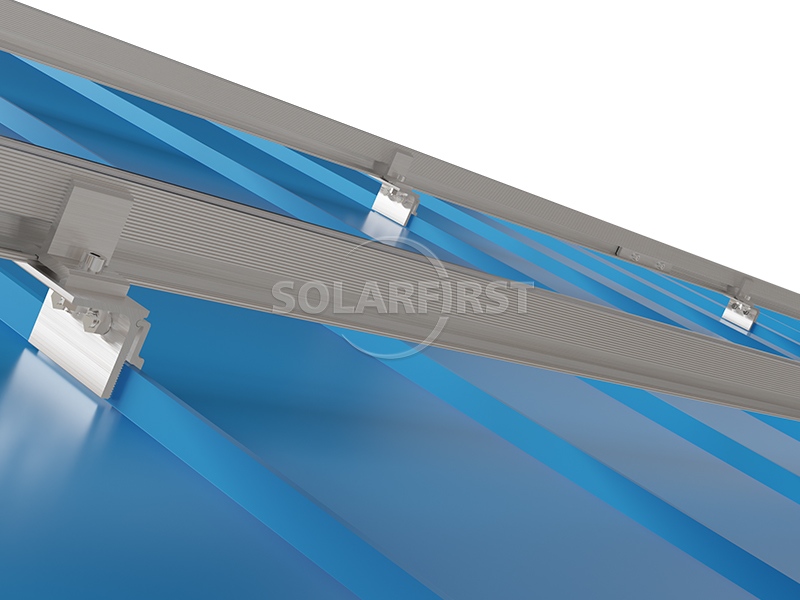

Méthode d'installation
▶ Fixation spéciale (méthode recommandée)
▪ Fonctionnement : Utilisez un dispositif de fixation à enclenchement adapté au profil spécifique (par exemple, un dispositif de type coupe-coin ou un dispositif de type verrouillage de bord vertical) pour fixer directement la pièce en forme de L sur le sommet de la tôle d'acier colorée.
▪ Avantages : Installation véritablement non destructive, ne pénètre pas la surface du toit, éliminant fondamentalement le risque de fuite d'eau, et constitue actuellement la méthode la plus recommandée.
▶ Fixation par voie traversante (à utiliser avec précaution !)
▪ Procédure : Utilisez des vis autotaraudeuses ou des vis à bois pour pénétrer directement dans la tôle d'acier colorée et fixez les clous en forme de L sur la face inférieure de la ferme de toit.
▪ Inconvénients : Ce système endommage la membrane d’étanchéité du toit. Si l’étanchéité n’est pas réalisée correctement, il risque fortement de rouiller et de provoquer des fuites au niveau des trous de vis, réduisant considérablement la durée de vie du toit. Son utilisation est réservée à des cas structurels particuliers.
Résumé
L'équerre de fixation pour systèmes photovoltaïques sur toitures en acier prélaqué est un petit connecteur éprouvé et pratique. Son principal atout réside dans sa capacité à réaliser une installation non destructive grâce à des fixations spécifiques et à former un système de support photovoltaïque stable avec des rails de guidage. Elle présente des avantages tels que sa légèreté, sa rapidité d'installation et son excellente résistance à la corrosion, réduisant ainsi les risques de dommages à la toiture en acier prélaqué et les charges supplémentaires.
Cependant, il ne s'agit pas d'une solution miracle : la compatibilité du type de tuiles, les calculs de structure, la qualité des joints et les spécifications de construction influent directement sur la sécurité à long terme. Une fixation incorrecte des pénétrations, un type de tuiles inadapté et le dépassement des limites de charge sont les trois principales causes de fuites de toiture ou de dommages au système photovoltaïque.

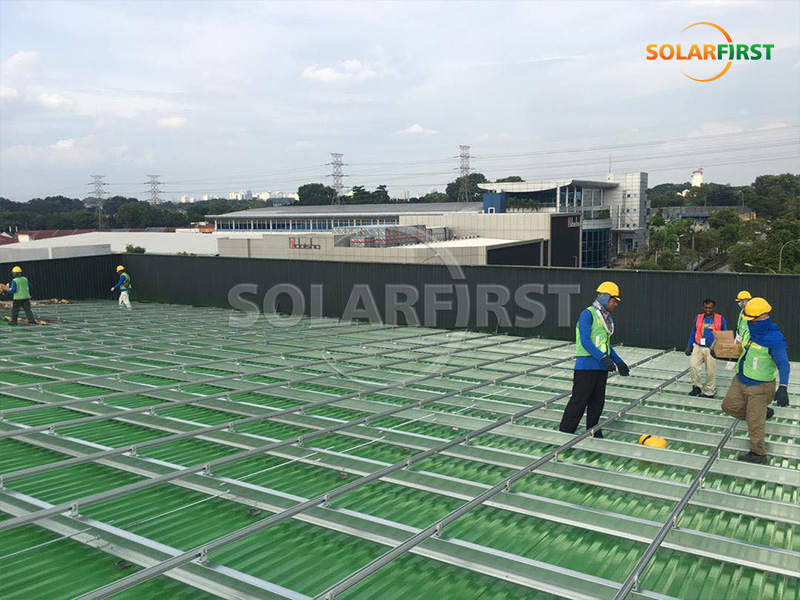

Référence du projet Solar First
Points de connaissances connexes

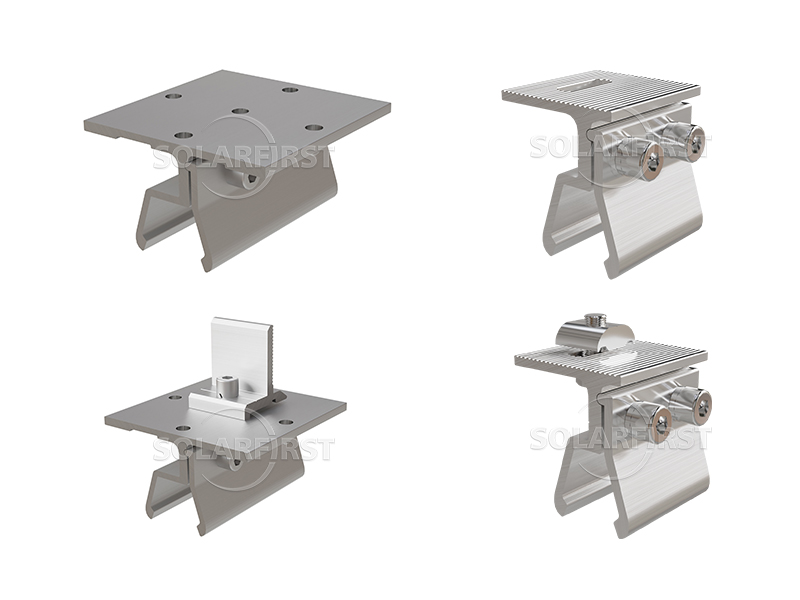

En termes simples, une bride pour joint debout est un « connecteur de base pour panneau photovoltaïque » conçu spécifiquement pour les toitures en tôle ondulée non percée. Elle se fixe au joint debout de la toiture par serrage, permettant ainsi une installation sécurisée des modules photovoltaïques sans perçage.
En savoir plus
Ce produit est un accessoire de fixation photovoltaïque (PV) spécialement conçu pour les toitures métalliques ondulées à joints debout Klip-Lok. Son système de fixation sans perçage élimine tout besoin de percer la toiture. Les fixations s'enclenchent sur le bord Klip-Lok du faîtage grâce à leur propre force de verrouillage mécanique, assurant ainsi une connexion fiable pour les rails ou modules PV. Cette conception évite d'endommager les panneaux de toiture par perçage, réduisant ainsi les risques d'infiltration et convient particulièrement aux toitures commerciales et industrielles exigeant une étanchéité optimale.
En savoir plus

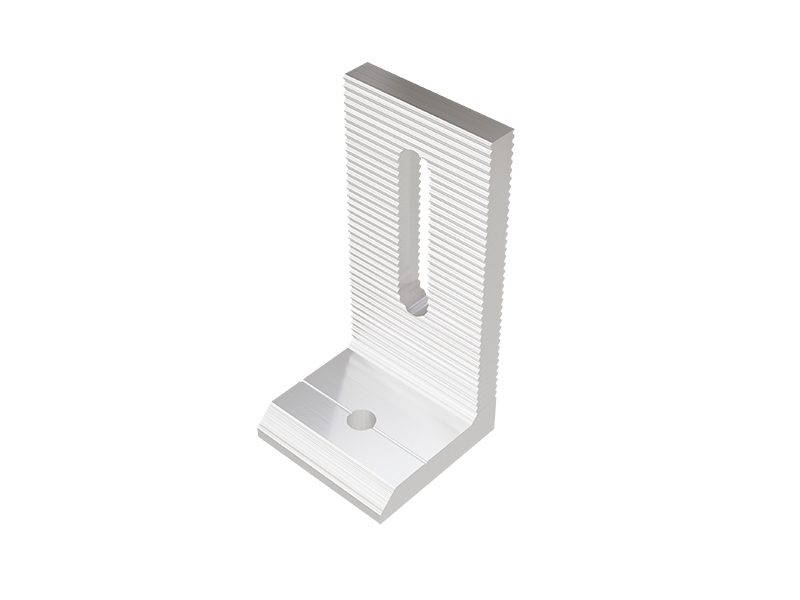

L'équerre en L (souvent appelée pied en L ou support en forme de L) d'un système de support photovoltaïque pour toiture en acier prélaqué est un connecteur métallique simple mais indispensable. Elle assure la fixation fiable des rails de guidage supportant les modules photovoltaïques à la toiture en acier prélaqué. De forme angulaire (en L), légère, elle sert principalement d'élément d'ancrage reliant les parties supérieure et inférieure de la structure.
