Les toitures étanches BIPV constituent une solution importante dans le domaine du photovoltaïque intégré au bâtiment. Dans le cadre des objectifs de « double carbone », le secteur du bâtiment, l'une des principales sources d'émissions de carbone, est un moteur de la transformation du mix énergétique. Les toitures étanches BIPV révolutionnent le modèle traditionnel « bâtiment + photovoltaïque installé ultérieurement » en intégrant directement des modules de production d'énergie solaire à l'enveloppe du bâtiment, remplaçant ainsi les panneaux ou tuiles métalliques traditionnels. La toiture elle-même peut ainsi assurer à la fois la production d'énergie et les fonctions d'enveloppe extérieure.
Description du produit
La toiture BIPV (photovoltaïque intégrée au bâtiment) est un système de toiture intégré dont le principe repose sur l'utilisation de modules photovoltaïques à la fois comme unités de production d'énergie et comme couche d'étanchéité du bâtiment. Contrairement aux toitures BAPV (photovoltaïque équilibrée) traditionnelles où les panneaux photovoltaïques sont installés séparément sur des tôles ondulées, les toitures BIPV combinent structurellement panneaux photovoltaïques, caniveaux de drainage et solives de support en un seul élément, formant un module de toiture préfabriqué qui peut être installé directement sur les pannes.

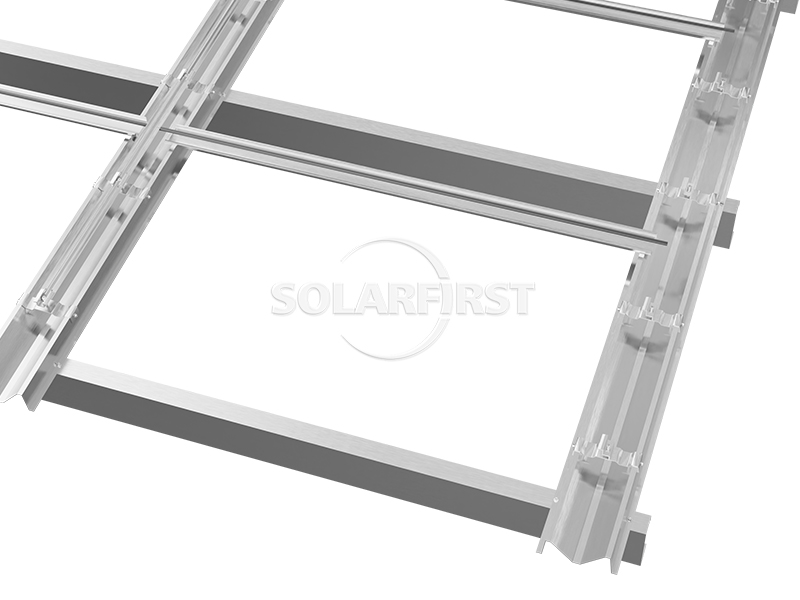

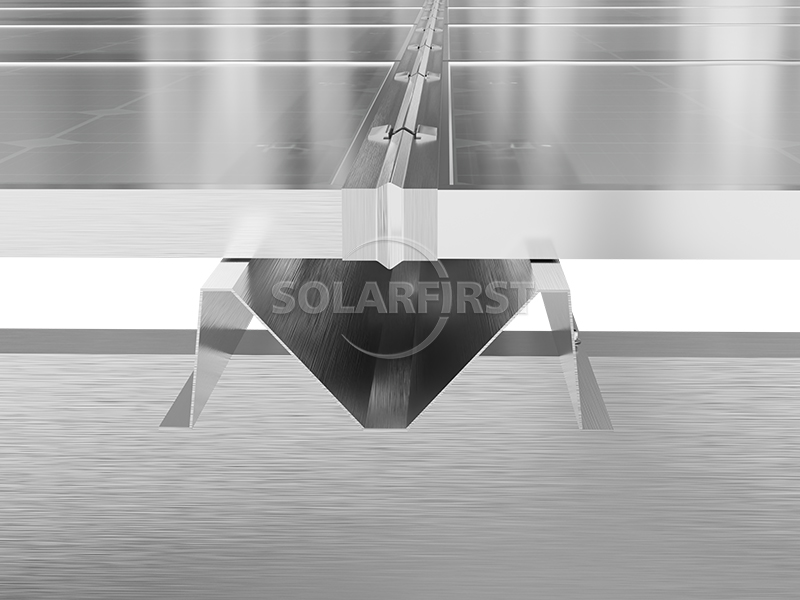

Du point de vue de sa conception, le système se compose généralement d'une structure de drainage en forme de grille, formée de caniveaux principaux longitudinaux et de caniveaux secondaires transversaux. Des panneaux photovoltaïques recouvrent ces caniveaux ; l'eau de pluie s'écoule à travers leur surface avant d'être collectée et évacuée vers les gouttières. Certains modèles utilisent un système d'assemblage à joints à 360° ou un procédé de pressage continu et sans joint afin de réduire les risques d'infiltration. Les modules photovoltaïques sont souvent constitués d'un double vitrage (verre trempé de 2 mm + feuille de verre arrière de 2 mm), une structure qui offre un équilibre optimal entre transmission lumineuse, capacité de charge et résistance au feu. Certains modèles intègrent un cadre en alliage d'aluminium sur le côté court pour renforcer l'étanchéité du recouvrement, tandis que le drainage est assuré par des recouvrements verticaux sur le côté long. L'ensemble du système est fixé à la structure principale du bâtiment par des supports ou des fixations, et peut être adapté à différentes formes de toiture, notamment en acier et en béton.

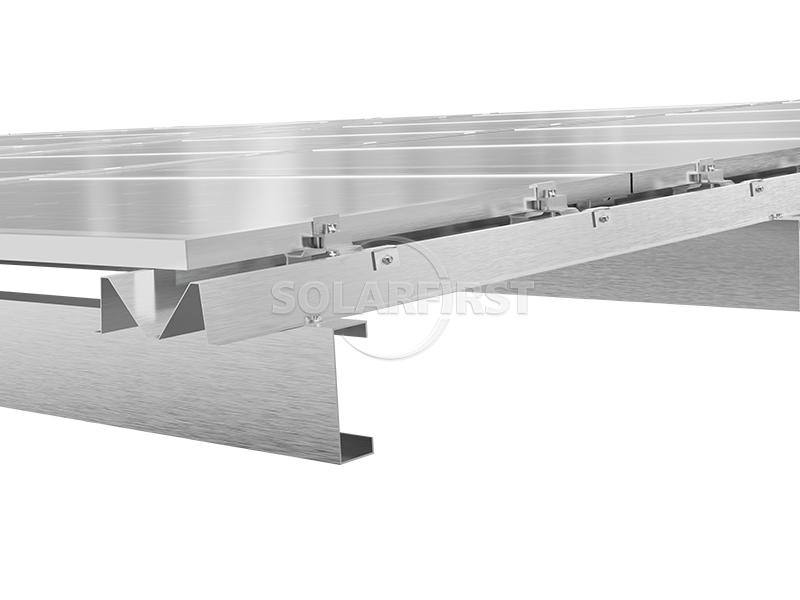

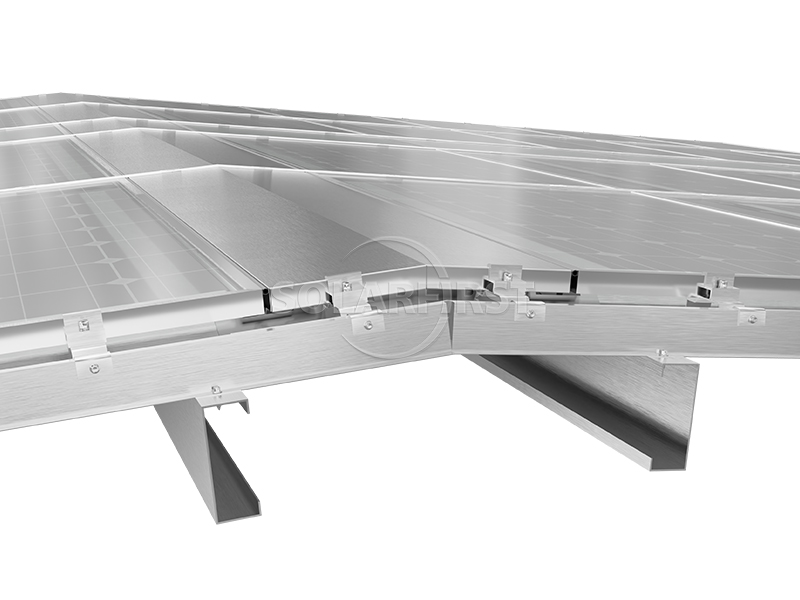

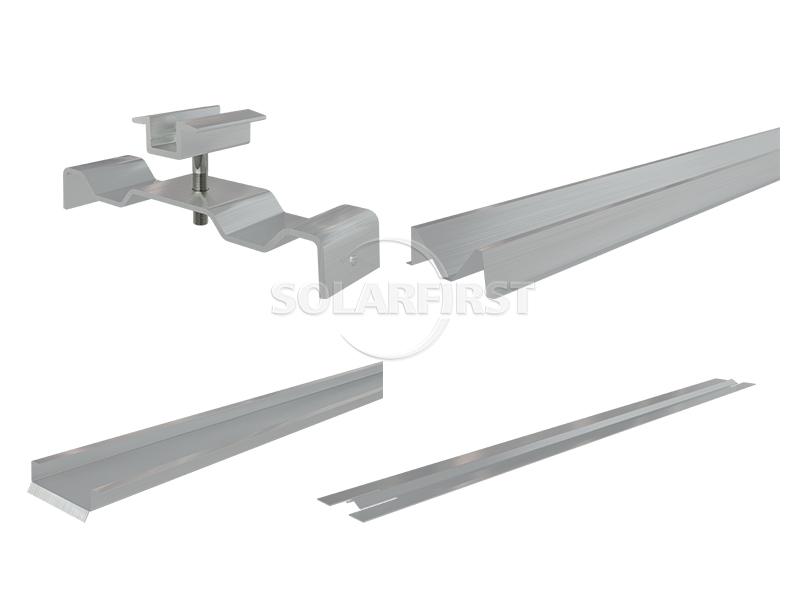

Composants du produit
Avantage
▶ Performance d'étanchéité :
Les toitures étanches BIPV privilégient le drainage comme stratégie d'étanchéité principale. Un système de drainage étagé et un système de canalisation des eaux pluviales guident activement l'écoulement de l'eau, empêchant son accumulation et les infiltrations. Des canaux verticaux et horizontaux forment un réseau de drainage complet, réduisant ainsi les risques de fuite d'un point de vue structurel. Certains produits utilisent une structure à joints verrouillés à 360° et une conception continue sans chevauchement vertical, réduisant encore davantage les risques de fuite. D'autres solutions emploient un concept de conception redondant « drainage externe, dragage interne », réservant des canaux de drainage à l'extérieur de la couche d'étanchéité pour une protection multicouche.
▶ Résistance au feu :
Le système utilise principalement des matériaux incombustibles ou ignifuges. La surface du module photovoltaïque est en verre trempé et sa base en acier zingué aluminisé ou en verre, ce qui lui confère une résistance au feu de classe A ou A2. Certains systèmes sont également équipés de dispositifs d'arrêt automatique capables de couper rapidement le circuit en cas d'anomalie, renforçant ainsi la sécurité.
▶ Résistance au vent et capacité de charge :
Grâce à l'utilisation de techniques de collage structurel ou de fixation par supports, les modules photovoltaïques sont intégrés à la structure du bâtiment pour former un ensemble stable, offrant une résistance au vent supérieure aux solutions photovoltaïques de rénovation traditionnelles fixées par boulonnage. Certains produits peuvent résister à des vents d'une force équivalente à celle d'un typhon de niveau 17. Leur capacité de charge frontale dépasse 8,1 kPa, leur permettant de résister à des conditions météorologiques extrêmes telles que la grêle.
▶ Efficacité de la production d'électricité et capacité installée :
Les modules utilisent généralement des technologies de cellules à haut rendement, telles que les cellules TOPCon de type N ou HPBC, avec des rendements de conversion compris entre 21 % et 22 %. Grâce à leur conception permettant un accès piétonnier au toit, aucune intervention de maintenance n'est nécessaire, ce qui augmente la capacité installée d'environ 10 % à 30 % pour une même surface. Certains produits sont conçus sans cadre afin de réduire la dégradation de la puissance due à l'accumulation de poussière, optimisant ainsi la production d'énergie à long terme.
▶ Optimisation de la charge du bâtiment :
Comparativement à la solution dissociée « toiture métallique traditionnelle + panneaux photovoltaïques », les systèmes photovoltaïques intégrés au bâtiment (BIPV) réduisent la charge du bâtiment grâce à leur conception intégrée. Le poids d'un module, pour certains produits, représente environ 30 % de celui des tuiles traditionnelles. Selon les données du secteur, le système global peut réduire la charge du bâtiment d'environ 35 % (ces données sont basées sur les résultats de tests réalisés sur des modèles spécifiques ; la réduction réelle varie en fonction de la structure de la toiture et du produit choisi).
▶ Facilité d'installation et d'entretien :
La conception préfabriquée et les dimensions standardisées des modules garantissent une grande efficacité de construction sur site. Certains systèmes adoptent une conception modulaire démontable, facilitant le remplacement ultérieur de composants individuels. La conception des panneaux praticables permet au personnel de maintenance d'effectuer des inspections et des opérations de nettoyage sur le toit sans qu'il soit nécessaire de créer des voies d'accès supplémentaires.
Paramètres
| Type de base | Pieux coulés en place |
| Tableau de modules | Paysage/Portrait |
| Fixation du module | Boulons/Colliers |
| Angle | ≤20° (personnalisable) |
| Température ambiante | -20°C à 60°C |
| Matériel | Q235B/Q355B/Q420/etc. |
| Câble d'acier | toron d'acier galvanisé précontraint à haute résistance et faible relaxation |
| Dispositif d'ancrage | Ancrage à compression/Ancrage à clip (avec dispositif de verrouillage) |
| Revêtement | Fixation galvanisée >45 μm ; Structure galvanisée >65 μm ; Zinc aluminium magnésium double face poids >275g/m ; Poids de la couche de zinc par unité de surface de câble d'acier : 190 g/m à 350 g/m. |
Scénarios applicables
▶ usines industrielles et commerciales
Les toitures des usines industrielles, avec leurs vastes surfaces et leurs pentes adaptées, constituent les principaux domaines d'application des toitures étanches BIPV. Elles sont particulièrement adaptées aux projets de rénovation de bâtiments industriels existants confrontés à des problèmes tels que le vieillissement des toitures, les fuites et la corrosion des tuiles en acier coloré. La rénovation de la toiture et l'installation photovoltaïque peuvent être réalisées simultanément. Pour les industries sensibles à l'environnement de production, comme le textile, l'électronique et la fabrication de précision, les systèmes BIPV permettent d'améliorer l'étanchéité et l'isolation thermique des toitures tout en produisant de l'électricité.
▶ Centre d'entreposage et de logistique
Les entrepôts doivent répondre à des exigences élevées en matière d'étanchéité et de stabilité structurelle. Le système BIPV peut remplacer directement les tuiles en acier colorées traditionnelles et assure la production d'énergie, l'étanchéité et la résistance aux charges, réduisant ainsi la fréquence des interventions de maintenance ultérieures.
▶ Bâtiments publics et infrastructures de transport
Elle convient aux projets de rénovation de toitures ou de construction neuve de grands bâtiments publics tels que les gares, les aéroports, les stades, les écoles, etc. Certaines solutions peuvent également être appliquées aux bâtiments annexes du trafic, tels que les aires de service autoroutières et les gares de péage.
▶ Rénovation écologique des bâtiments existants
Pour les bâtiments existants soumis à des exigences de réduction des émissions de carbone mais disposant de budgets limités, les toitures étanches intégrant des panneaux photovoltaïques constituent une solution alliant améliorations fonctionnelles et production d'énergie. Elles sont particulièrement adaptées aux bâtiments anciens devant être simultanément équipés d'une toiture étanche. Pour les bâtiments neufs, le système photovoltaïque intégré peut servir de base au choix de la toiture dès la phase de conception, permettant ainsi la conception et la construction simultanées des panneaux photovoltaïques et du bâtiment.
▶ abris de voiture et couloirs
Certains produits BIPV légers peuvent être utilisés pour les abris de parkings, les couloirs de protection contre le vent et la pluie, et dans d'autres contextes. Les composants eux-mêmes peuvent servir de structures d'ombrage et d'éclairage, tout en produisant de l'électricité.
Remarques importantes :
▶ Évaluation de la structure de toiture
Avant les travaux, il convient d'évaluer la capacité portante de la toiture existante afin de s'assurer qu'elle répond aux exigences d'installation. Pour les toitures anciennes, l'intégrité de la charpente principale, notamment des pannes et des tôles d'acier ondulées, doit être vérifiée et un renforcement doit être effectué si nécessaire.
▶ Traitement d'étanchéité des nœuds
Des dispositifs d'étanchéité et de drainage doivent être mis en œuvre aux points de connexion entre les modules photovoltaïques et la structure du bâtiment, ainsi qu'aux joints entre les modules. Une stratégie combinant prévention et drainage est recommandée, privilégiant la prévention des infiltrations d'eau de pluie par la conception structurelle et l'évacuation rapide de toute infiltration, même minime, par les ouvrages de drainage.
▶ Mise à la terre pour la sécurité électrique et la protection contre la foudre
La structure métallique et le système de support des modules photovoltaïques doivent être correctement mis à la terre afin de prévenir les risques de foudre et d'assurer la sécurité du personnel de maintenance. Les câbles doivent être protégés contre la corrosion due à l'eau de pluie.
▶ Environnement de construction et procédures d'exploitation
Les travaux de toiture sont strictement interdits par temps de pluie ou de vent. Lors de l'installation sur des toitures inclinées (pente > 10°), il est recommandé d'utiliser des dispositifs de sécurité tels que des planches de protection pour éviter les chutes de personnes ou d'outils. 5. Avant l'application du mastic, le support doit être nettoyé afin d'être sec, exempt de graisse et de poussière, pour garantir une bonne adhérence.
▶ Transport et stockage
Lors du transport, les modules photovoltaïques doivent être protégés des chocs et des fortes vibrations. Avant l'installation, vérifiez l'intégrité visuelle et l'étanchéité des modules. Les modules à double vitrage doivent être protégés des chocs avec des objets pointus pendant le stockage et l'utilisation.
▶ Maintenance à long terme
Il est recommandé de procéder à une inspection complète au moins deux fois par an, en portant une attention particulière à l'état du joint d'étanchéité, à la perméabilité du système de drainage et à la propreté de la surface du module avant et après la saison des pluies. Dans les zones poussiéreuses ou venteuses, la fréquence de nettoyage doit être augmentée afin de garantir une production d'énergie optimale. Les joints d'étanchéité doivent être remplacés rapidement dès qu'ils atteignent la fin de leur durée de vie.
Résumé
Les toitures étanches BIPV (photovoltaïques intégrées au bâtiment) intègrent la production d'énergie photovoltaïque aux fonctions de l'enveloppe du bâtiment, redéfinissant ainsi le modèle traditionnel « construire d'abord, installer les panneaux photovoltaïques ensuite ». La valeur ajoutée de ce produit réside dans : la résolution des problèmes d'infiltration d'eau grâce à un système d'étanchéité basé sur le drainage, la production d'électricité verte grâce à des modules photovoltaïques à haut rendement et la réduction de la consommation énergétique du bâtiment grâce à une conception intégrée. Les études de marché démontrent l'efficacité des toitures étanches BIPV dans les sites industriels et commerciaux, les entrepôts et plateformes logistiques, ainsi que les bâtiments publics, permettant d'atteindre de multiples objectifs : économies d'énergie, réduction des émissions de carbone et optimisation des coûts d'exploitation.
Du point de vue de la maturité technologique, les toitures étanches BIPV ont franchi avec succès l'étape de la validation de concept et sont désormais déployées à grande échelle. Les entreprises leaders ont acquis une expertise technique considérable en matière d'étanchéité des structures, de résistance au feu et au vent, ce qui se traduit par une gamme de produits de plus en plus diversifiée. Toutefois, il est important de souligner que, comme tout produit destiné au bâtiment, la performance des toitures étanches BIPV dépend fortement de la qualité de l'installation et de l'entretien ultérieur. L'évaluation initiale de la toiture, la conception du système et la gestion de chantier sont tout aussi cruciales. Pour les propriétaires de bâtiments intéressés par ce produit, il est recommandé de choisir une marque ayant fait ses preuves et disposant de services complets, en s'appuyant sur une connaissance approfondie des caractéristiques de leur toiture et de leurs besoins en électricité, afin d'optimiser les avantages de la solution.

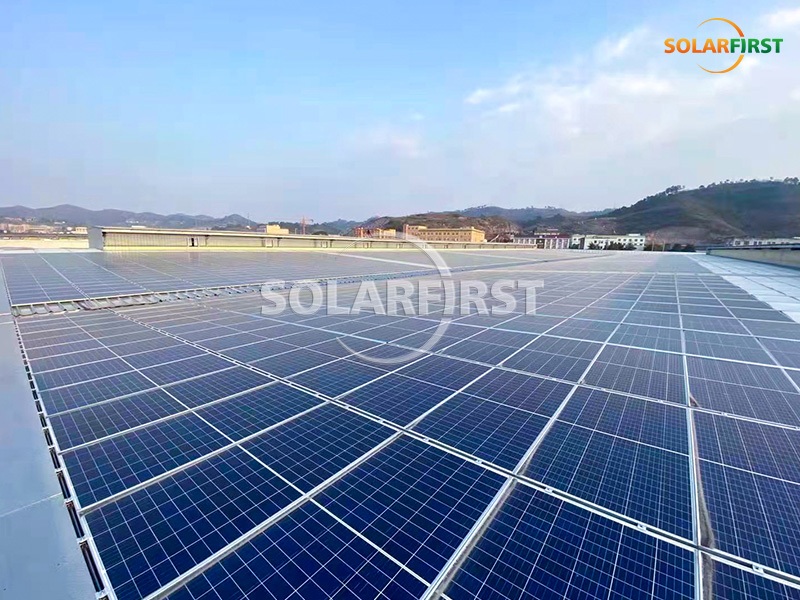

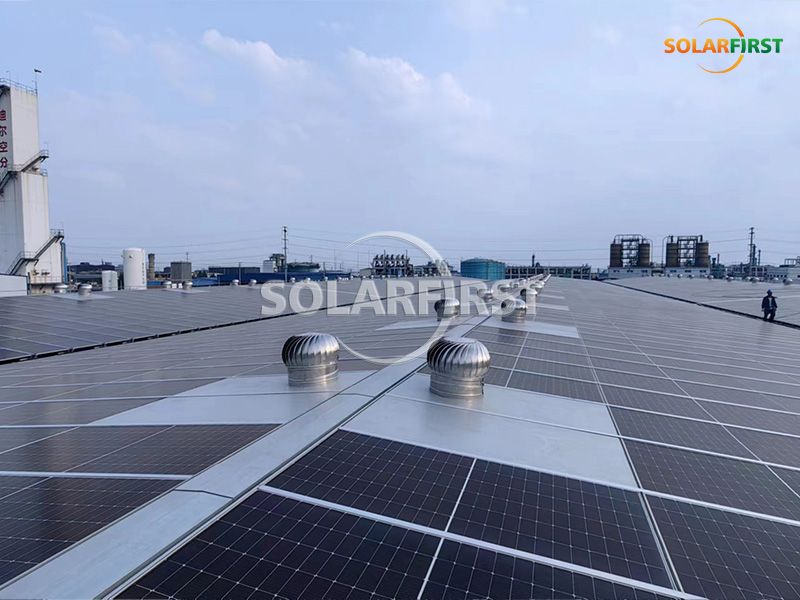

Référence du projet Solar First
