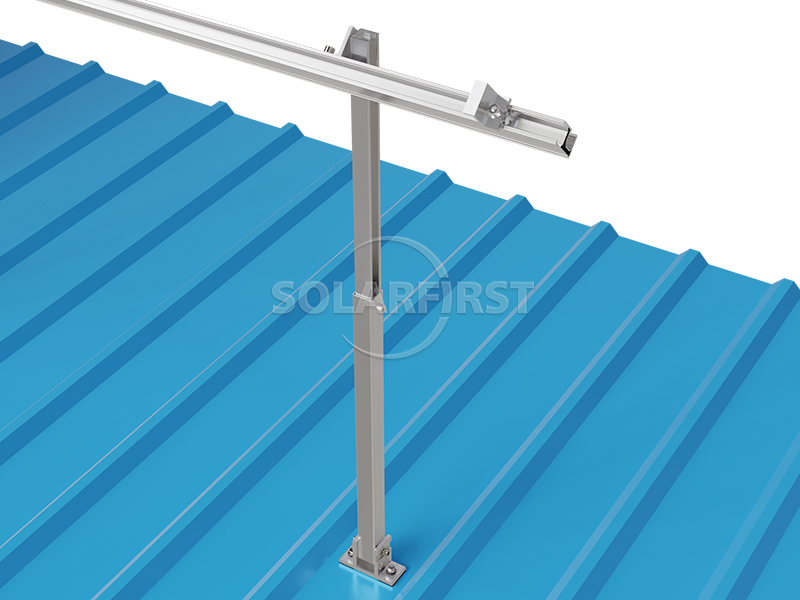

Le support photovoltaïque réglable à l'avant et à l'arrière pour toitures en tôle ondulée est un système de support de panneaux solaires spécialement conçu pour ce type de toiture. Son nom provient de la conception unique de sa structure de support : en ajustant la différence de hauteur entre les supports avant et arrière, l'angle d'inclinaison des panneaux photovoltaïques peut être modifié afin de s'adapter aux différentes conditions d'ensoleillement, aux pentes de toiture et aux exigences de charge.
Couleur :
Natural silver/ black（Colored according to customer requirements）Certification :
ISO，SGS，CEMatériel :
Anodized Aluminum 6005 T5, Stainless Steel 304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit

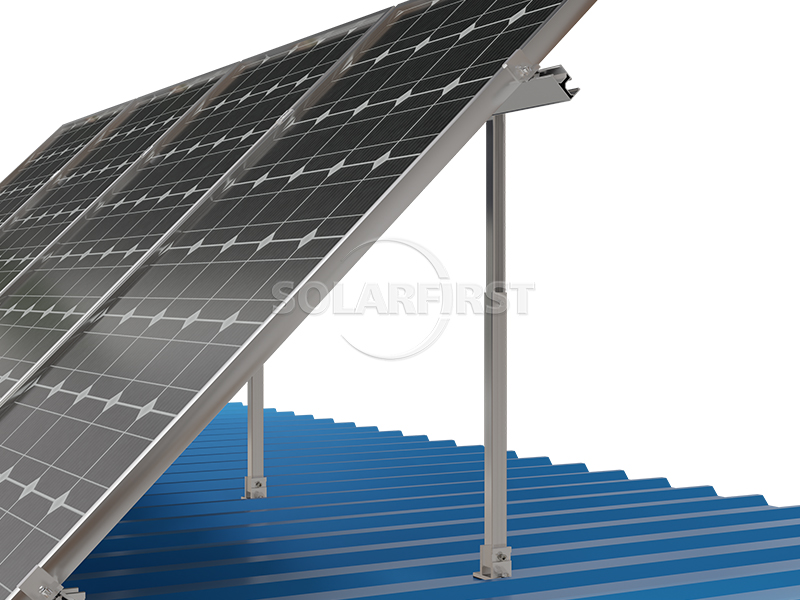

Les supports avant et arrière réglables pour systèmes photovoltaïques sur toitures en tôle ondulée constituent un système de support de modules solaires spécialement conçu pour ce type de toiture. Leur principal atout réside dans la hauteur réglable de ces supports, permettant un ajustement flexible de l'angle d'inclinaison des modules photovoltaïques (généralement de 0° à 60°) afin de s'adapter aux variations d'ensoleillement, aux pentes de toiture et aux exigences de charge selon les régions. Ce produit utilise des fixations en alliage d'aluminium haute résistance et en acier inoxydable, ainsi que des pinces non perforées pour une fixation sécurisée, sans endommager la couche d'étanchéité de la toiture. Il est largement utilisé dans les centrales photovoltaïques distribuées sur toitures en tôle ondulée d'usines, d'entrepôts, de plateformes logistiques et de bâtiments commerciaux.

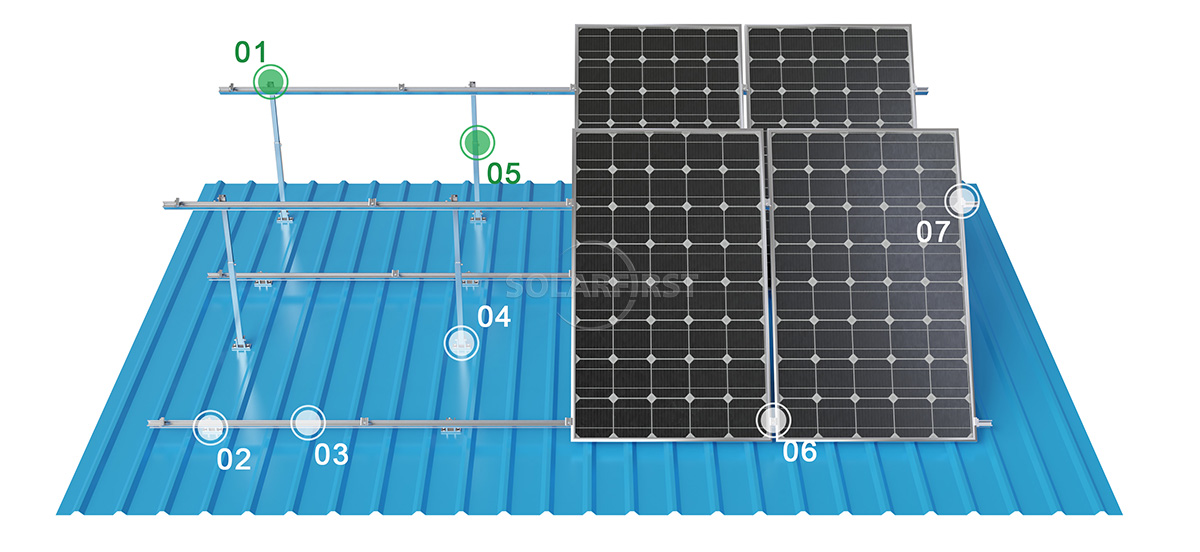

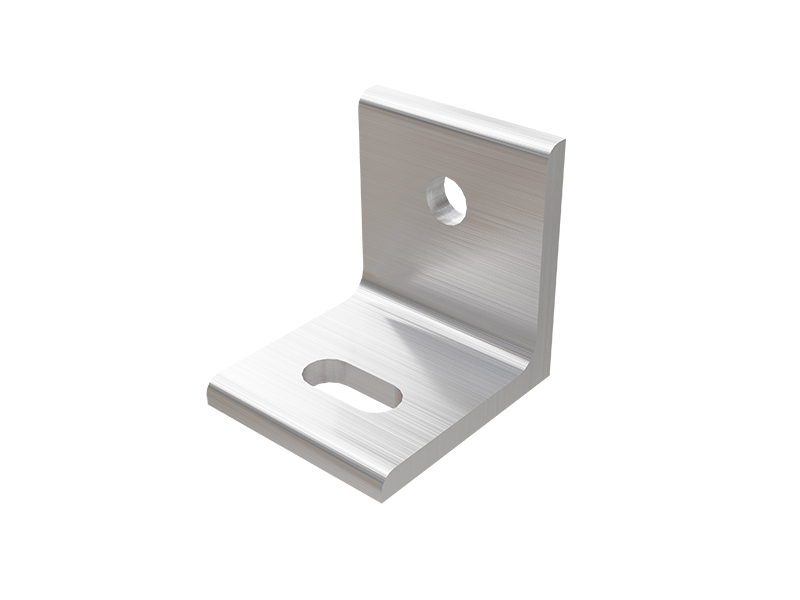

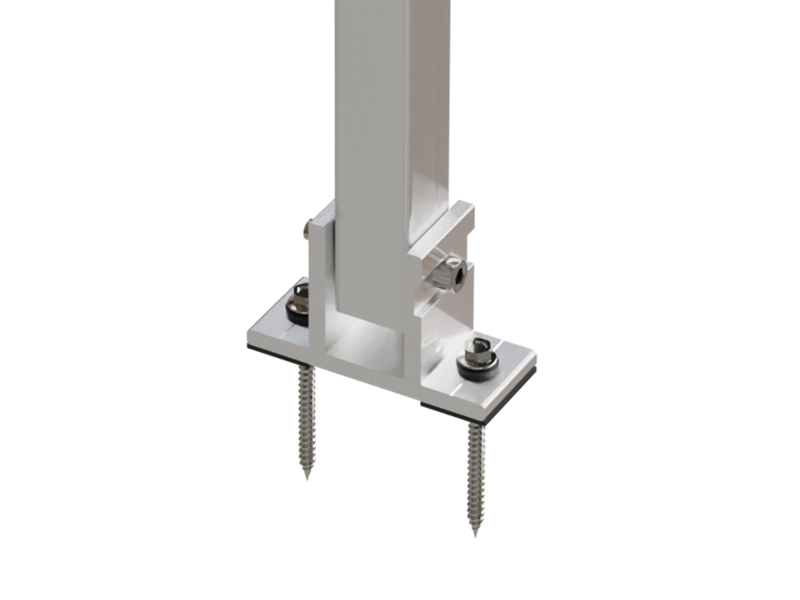

Composants du produit
Avantages
Paramètres
| Installation | Toiture métallique |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | 5° ~ 45° |
| Orientation des composants | disposition horizontale/verticale flexible |
| Composants concernés | Compatible avec les modules photovoltaïques encadrés et sans cadre |
| normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Matériel | Aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
Scénarios applicables
▶ usines industrielles
Centrales photovoltaïques sur toits en tôle ondulée dans des secteurs tels que la sidérurgie, la mécanique, l'électronique et le textile.
▶ Parcs logistiques et d'entreposage
Toits en tôle ondulée de grande surface et à pente douce, adaptés au déploiement de réseaux à grande échelle.
▶ bâtiments commerciaux
Projets d'autoconsommation ou de production d'électricité raccordée au réseau sur des toits en tôle ondulée dans les centres commerciaux, les supermarchés, les entrepôts frigorifiques, etc.
▶ installations agricoles
Recuit de toitures en acier ondulé pour élevages et serres.
▶ Zones côtières et de haute pression éolienne
Doté de pinces haute résistance et d'une conception résistante au vent, il convient aux zones exposées aux typhons.
▶ régions du nord avec d'importantes charges de neige
Les exigences en matière de charge de neige sont satisfaites en augmentant la résistance des supports avant et arrière et la densité des rails de guidage.
Caractéristiques

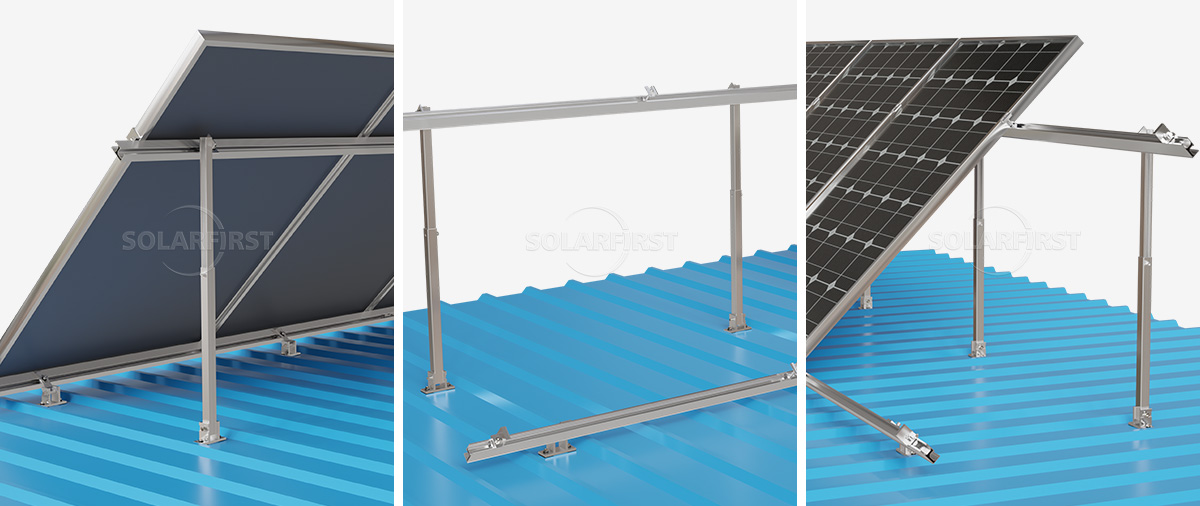

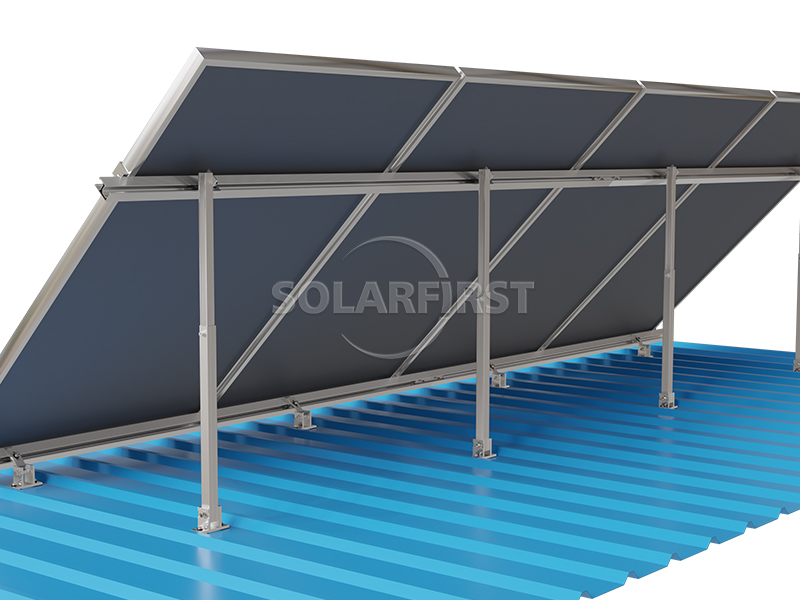

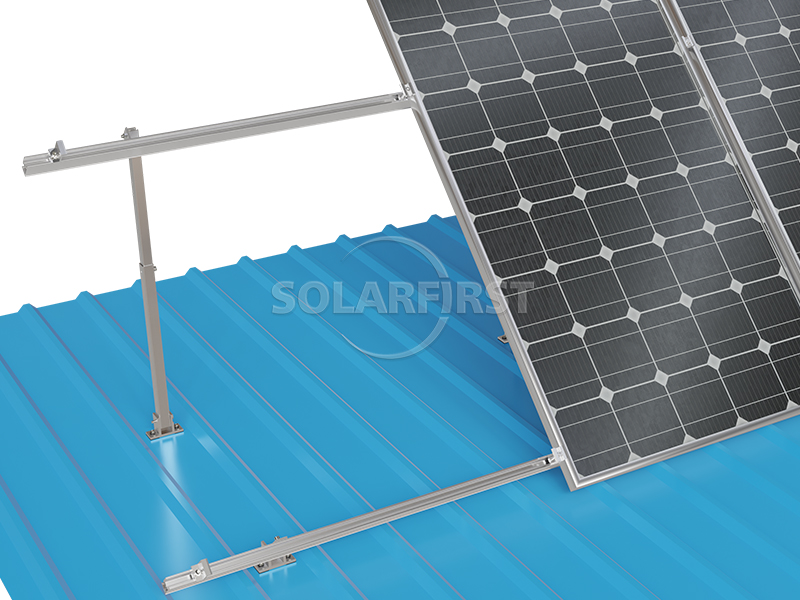

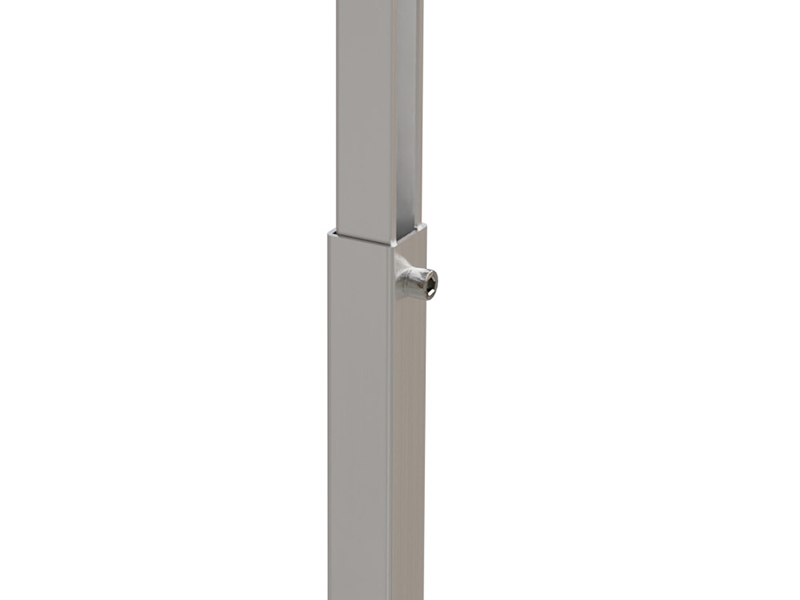

▶Hauteur et angle d'inclinaison réglables
C’est là le principal avantage des supports avant et arrière réglables. En ajustant la différence de hauteur entre les pieds avant et arrière, l’angle d’inclinaison des modules photovoltaïques peut être modifié avec précision. Les plages d’angles de réglage courantes sont les suivantes :
Modèles à angle fixe : environ 10°, 15°, 30°, etc.
Modèles à angle réglable : 0°~30°, 30°~60°, 5°~45°, etc.
L'angle d'inclinaison peut être ajusté en fonction des saisons pour compenser les variations de la hauteur du soleil, améliorant ainsi le rendement énergétique du système photovoltaïque. Par exemple, un type de support photovoltaïque à inclinaison réglable, grâce à de multiples trous de fixation sur la poutre inclinée avant et des boulons sur le connecteur de la traverse inclinée arrière, permet de régler l'angle d'inclinaison à différents niveaux afin de s'adapter à divers environnements d'installation.
▶ Capacité de réglage multidirectionnel
Certains produits de milieu et haut de gamme permettent également un réglage dans plusieurs directions (d'avant en arrière, de gauche à droite et de haut en bas), améliorant considérablement la flexibilité et la rapidité d'installation et s'adaptant mieux aux variations structurelles réelles des toitures en acier ondulé.

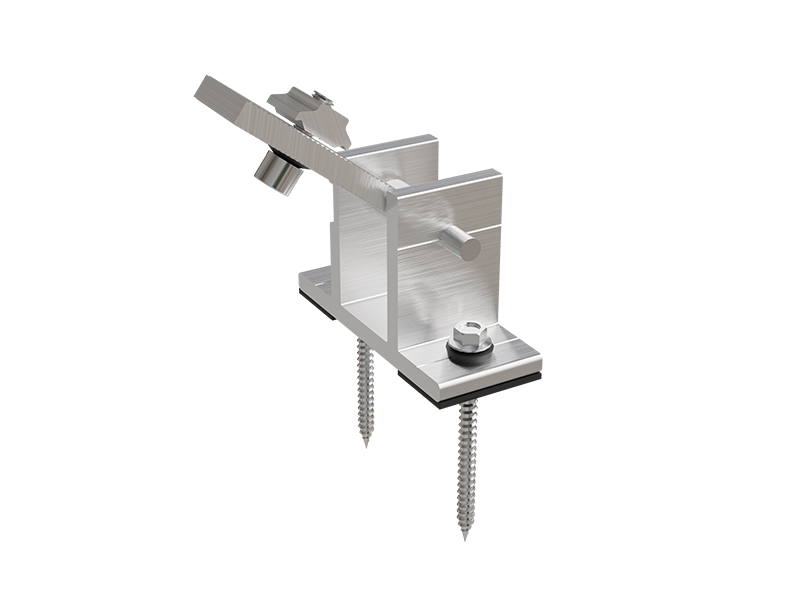

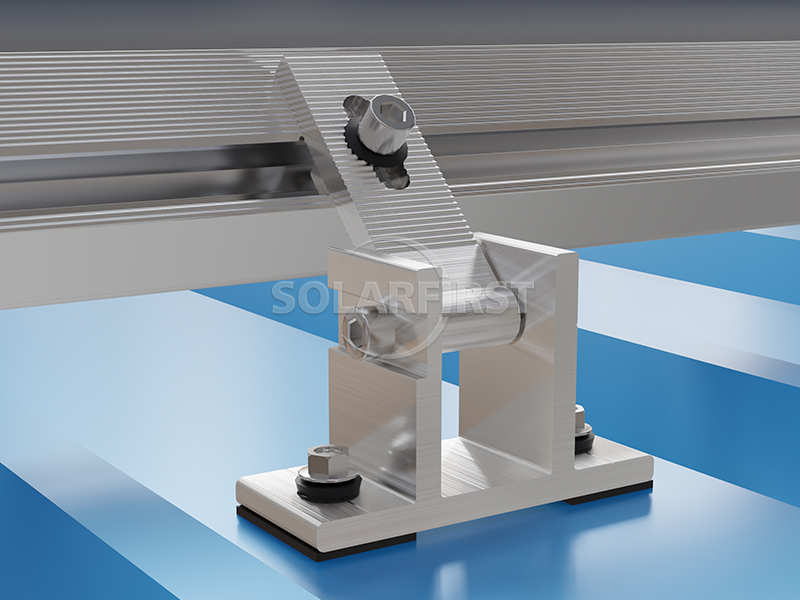

▶ Conception d'installation sans perforation
Les supports avant et arrière réglables sont généralement fixés à l'aide de pinces, ce qui évite de percer ou de souder la toiture en tôle ondulée. Ceci élimine tout risque d'infiltration d'eau, garantissant ainsi l'étanchéité de la couche imperméable et la sécurité de l'environnement de production interne.
▶ Conception hautement pré-assemblée et modulaire
Les produits sont majoritairement préassemblés en usine. Les ouvriers du bâtiment n'ont plus qu'à effectuer un assemblage et une fixation simples sur le toit, ce qui élimine le besoin de découpe ou de perçage sur place. Cela réduit considérablement le temps de construction et les coûts de main-d'œuvre sur le chantier.
▶ Haute résistance et résistance à la corrosion
Le corps principal des supports est généralement fabriqué en alliage d'aluminium de qualité 6005-T5 ou 6063-T5, avec un traitement de surface anodisé. L'épaisseur du film d'oxyde est supérieure ou égale à 15 µm, ce qui lui confère une excellente résistance à la corrosion et garantit une durée de vie supérieure à 20 ans.
Remarques importantes :
▶ Vérification de la capacité de charge du toit
Avant l'installation, un ingénieur en structure doit vérifier la capacité portante des pannes et panneaux de toiture en acier ondulé afin d'éviter toute surcharge pouvant entraîner une déformation ou un effondrement.
▶ Confirmation de correspondance du type de tuile
Les pinces doivent être sélectionnées pour correspondre parfaitement au modèle spécifique de la toiture en tôle ondulée (hauteur des ondulations, pente des ondulations et type de verrouillage des bords) sur le site ; sinon, un serrage instable peut engendrer des risques pour la sécurité.
▶ Le réglage de l'angle d'inclinaison doit être adapté au site.
L'angle d'inclinaison réglable doit être déterminé à partir d'un calcul complet prenant en compte la latitude locale, le rayonnement annuel et les conditions de pression du vent ; un angle plus grand n'est pas nécessairement meilleur. Des angles d'inclinaison trop importants augmenteront considérablement la prise au vent.
▶ Contrôle du couple de serrage
Tous les assemblages boulonnés en acier inoxydable doivent être serrés au couple prescrit à l'aide d'une clé dynamométrique. Le coefficient de serrage doit être vérifié avant la pose afin d'éviter tout desserrage ou serrage excessif susceptible d'endommager le filetage.
▶ Inspection et entretien réguliers
Il est recommandé de vérifier le serrage des colliers de serrage et le desserrage des boulons de réglage avant et arrière tous les six mois ou après chaque coup de vent ou forte chute de neige, et de les resserrer rapidement.
▶ Étanchéité et étanchéité
Bien que les pinces ne soient pas perforées, si le revêtement en tôle d'acier ondulée est heurté ou rayé lors de l'installation, un mastic d'étanchéité étanche doit être appliqué pour éviter toute corrosion ultérieure.
▶ Distance de sécurité électrique
Les composants et le câblage doivent être maintenus à une distance de sécurité de toute fenêtre d'évacuation de fumée, ventilation, bande de protection contre la foudre, etc., sur le toit, et des connexions de mise à la terre appropriées doivent être assurées.
Résumé
Le support photovoltaïque à colonnes avant et arrière réglables pour toitures en tôle ondulée est un système de support professionnel intégrant un angle d'inclinaison ajustable, une installation non destructive, une haute résistance aux intempéries et une mise en œuvre rapide. Grâce à la différence de hauteur entre les colonnes avant et arrière, combinée à des fixations spécifiques et à une structure en alliage d'aluminium haute résistance, il permet une optimisation angulaire flexible, améliorant significativement le rendement de production d'énergie tout en préservant l'étanchéité de la toiture. Ce produit est compatible avec la plupart des types de tuiles en tôle ondulée et est largement utilisé dans les installations photovoltaïques distribuées, notamment sur les sites industriels et les plateformes logistiques. Lors du choix d'un support, il est essentiel de sélectionner un modèle adapté au type de tuile, au climat local et aux paramètres de charge admissible, et de prendre en compte les spécifications d'installation et de maintenance. Avec une durée de vie de plus de 20 ans et une excellente résistance au vent et à la neige, il est devenu la solution de support privilégiée pour les centrales photovoltaïques sur toitures en tôle ondulée.

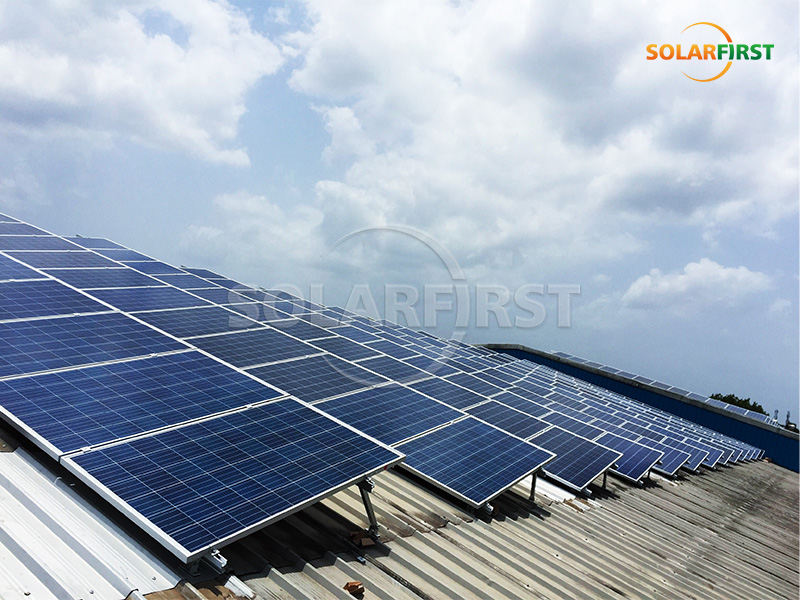

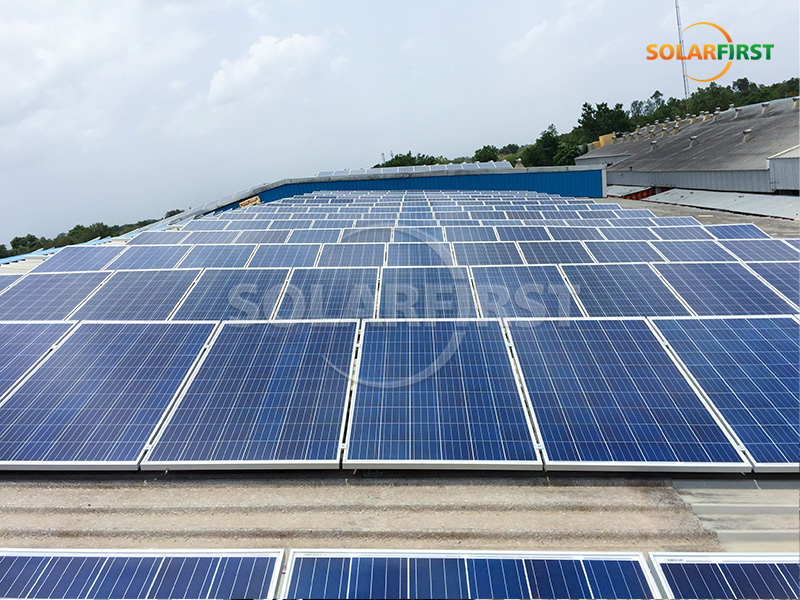

Référence du projet Solar First
