Le rail en U pour le montage de panneaux photovoltaïques sur toitures en tôle ondulée est un système d'installation spécialement conçu pour ce type de toiture. Largement utilisé pour sa haute efficacité et sa fiabilité, il est appelé « rail en U » car sa section transversale rappelle la lettre « U », une conception qui assure un équilibre optimal entre robustesse et facilité d'installation.
Couleur :
Natural silver/ black（Colored according to customer requirements）Certification :
ISO，SGS，CEMatériel :
Anodized Aluminum 6005 T5, Stainless Steel 304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit

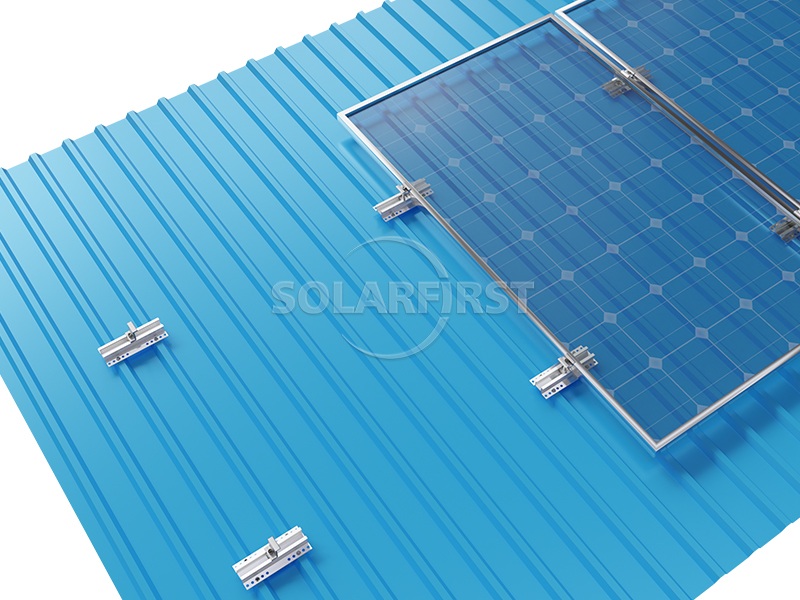

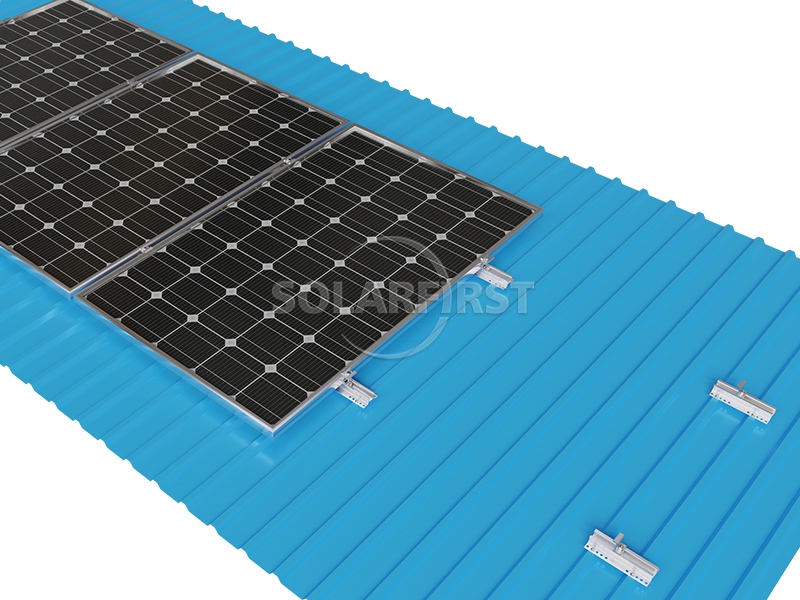

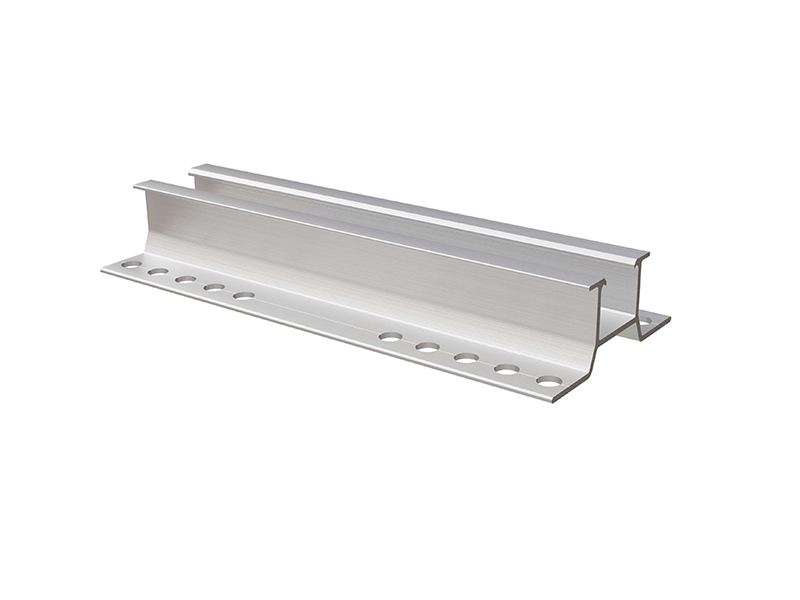

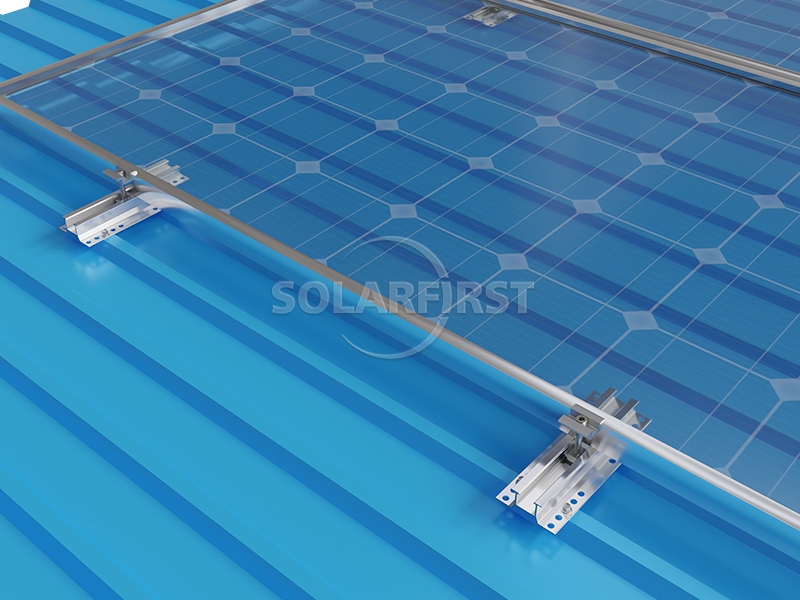

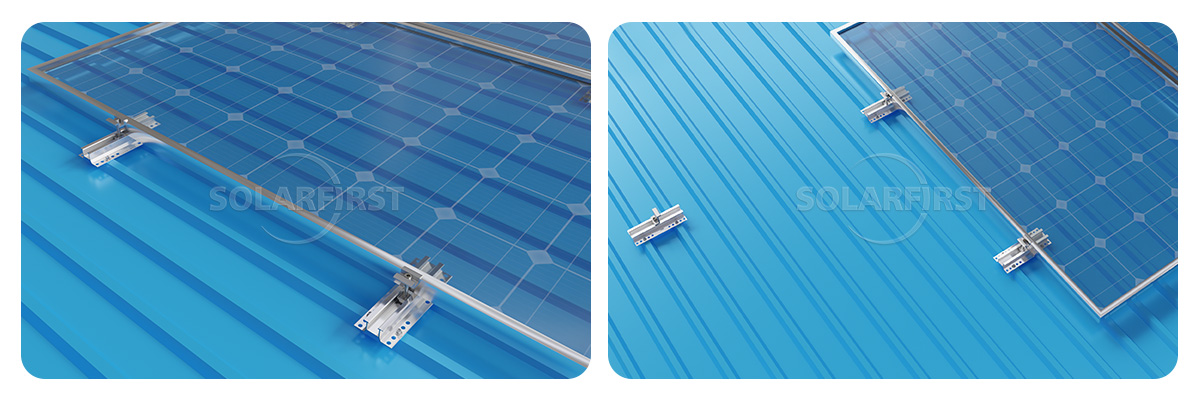

Le système de montage de panneaux solaires sur rail en U pour toitures en tôle ondulée est un système d'installation de modules solaires spécialement conçu pour les toitures en tôle ondulée des bâtiments commerciaux, industriels et résidentiels. Son élément principal, le rail de guidage en U, possède une section transversale en forme de U et est fabriqué en alliage d'aluminium de haute qualité. Il est fixé aux crêtes de la toiture en tôle ondulée à l'aide de pinces spéciales ou de vis autotaraudeuses, assurant ainsi un support stable aux modules photovoltaïques. Ce système permet une installation horizontale ou verticale des modules photovoltaïques et est compatible avec les panneaux solaires encadrés et sans cadre, offrant une grande flexibilité.

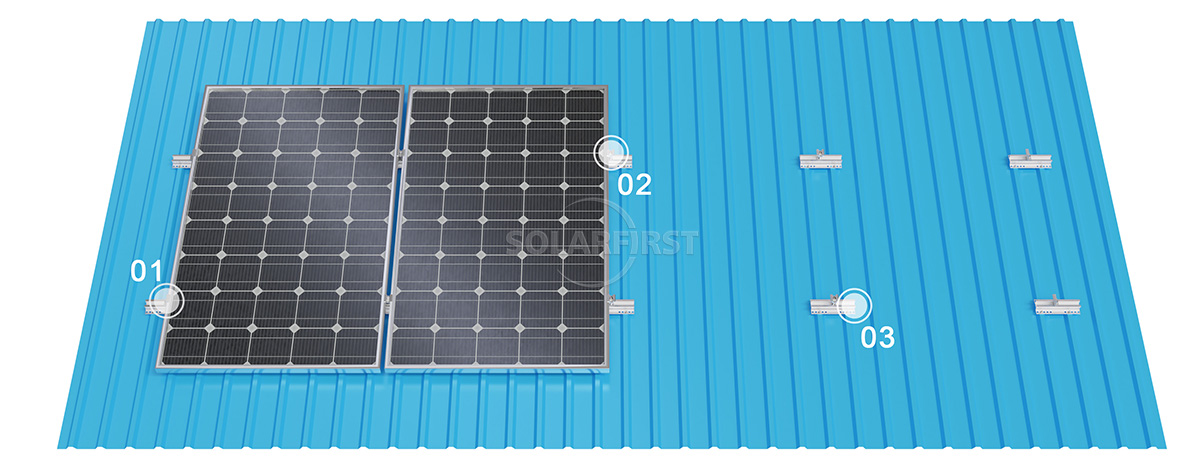

Composants du produit
Avantages et inconvénients
▶ Avantages
▪ Installation facile
La conception du rail en forme de U simplifie l'installation. Les vis autotaraudeuses et les blocs de pression fixent les composants, éliminant ainsi le besoin d'outils complexes et permettant de réaliser d'importantes économies de temps et de main-d'œuvre lors de l'installation.
▪ Structure légère
Fabriquée principalement en alliage d'aluminium, sa conception légère minimise la charge supplémentaire sur le toit, facilitant ainsi le transport et la manutention.
▪ Étanchéité fiable
Utilisé avec des joints d'étanchéité EPDM ou un adhésif, il élimine efficacement le risque de fuite après le perçage du toit, un point crucial pour garantir l'étanchéité de la toiture.
▪ Compatibilité étendue
La conception globale du système permet une disposition horizontale ou verticale des modules photovoltaïques, compatible avec la plupart des modules encadrés ou sans cadre disponibles sur le marché.
▪ Rapport coût-efficacité élevé
Un nombre réduit de modules et un processus d'installation simplifié permettent de réduire les coûts de matériaux et de main-d'œuvre.
▶ Inconvénients
▪ Défis liés à la normalisation
À titre de référence, les rails en forme de U ont un moment d'inertie et un module plus faibles, ce qui signifie que leur capacité de charge globale peut être inférieure à celle des rails d'autres formes de section transversale pour les mêmes dimensions.
▪ Limitations d'installation
L'installation nécessite généralement de percer des trous dans la tôle de toiture en acier ondulé. Malgré les mesures d'étanchéité, cela peut tout de même affecter la structure globale du toit.
▪ Maturité du marché
En tant que solution spécialisée, les rails en forme de U peuvent ne pas bénéficier de la même pénétration du marché et de la même transparence des prix que les rails en acier en forme de C ou de Z, plus polyvalents.
▪ Propriétés des matériaux
L'aluminium est moins résistant que l'acier. Dans certaines applications spécifiques exigeant une capacité de charge extrêmement élevée, des supports en U en acier galvanisé à chaud, plus robustes, peuvent s'avérer nécessaires.
Paramètres
| Installation | Toiture métallique |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | Parallèle à la surface du toit |
| Orientation des composants | disposition horizontale/verticale flexible |
| Composants concernés | Compatible avec les modules photovoltaïques encadrés et sans cadre |
| normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Matériel | Aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
Scénarios applicables
Les systèmes de rails en forme de U sont principalement utilisés pour les toitures en tôle ondulée, couvrant différents types :
▪ Bâtiments commerciaux
Par exemple, les usines, les entrepôts et les centres logistiques, qui disposent généralement de grandes surfaces de toiture et de conditions d'installation régulières, sont idéaux pour tirer parti de la rentabilité des rails en forme de U.
▪ Usines industrielles
Ces bâtiments ont des exigences élevées en matière d'étanchéité de toiture et de capacité portante structurelle ; les caractéristiques de légèreté et d'étanchéité des rails en forme de U répondent parfaitement à ces besoins.
▪ Bâtiments résidentiels
Particulièrement adaptés aux maisons ou villas rurales construites par leurs propriétaires et dotées de toits en tôle ondulée, les rails en forme de U constituent également un bon choix.
▪ Types de toitures spécifiques
Particulièrement adaptés aux toitures en tôle d'acier ondulée trapézoïdale, car leur conception en forme de U permet un meilleur ajustement aux tôles d'acier ondulées.
Remarques importantes :
Pour assurer le fonctionnement stable à long terme du système, plusieurs points clés requièrent une attention particulière :
▶ Phase de conception et de planification
▪ Précalculer la capacité de charge du toit
Avant l'installation, assurez-vous que la charpente du toit peut supporter la charge supplémentaire du système photovoltaïque.
▪ Agencement et positionnement précis

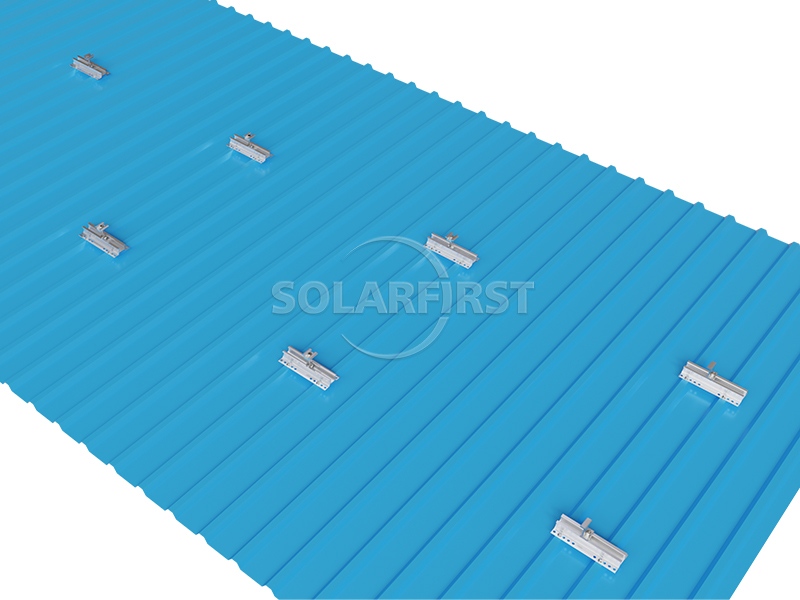

Avant l'installation, tracez les lignes conformément aux plans afin de garantir que l'espacement entre les pinces et les rails de guidage réponde aux exigences de conception.
▶ Étape d'étanchéité (cruciale)
▪ Des joints EPDM doivent être utilisés.
Tous les trous qui endommagent la toiture en tôle ondulée d'origine doivent être munis de joints ou de rondelles d'étanchéité en EPDM installés sous les vis autotaraudeuses. L'utilisation d'un mastic d'étanchéité est recommandée pour prévenir les fuites.
▶ Phase de construction et d'installation
▪ Séquence d'opérations normalisée
L'installation des rails de guidage doit suivre la séquence suivante : « section centrale → sections d'extrémité → connecteurs de rails de guidage ».
▪ Précision de l'installation du contrôle
Après la pose de chaque rail de guidage, vérifiez son horizontalité. L'angle de flexion par travée ne doit pas excéder 1 mm afin de garantir une répartition uniforme des contraintes sur les composants.
▪ Vérifier la résistance à la traction du collier de serrage
Avant l'installation par lots, effectuez un test d'arrachement par traction sur des échantillons de fixation afin de garantir une connexion sécurisée au toit.
▪ L'accès au chantier doit être assuré.
Il est strictement interdit de marcher directement sur les dalles de toiture. Des voies d'accès dédiées doivent être aménagées afin d'éviter toute déformation ou fuite de la toiture due au passage des piétons.
▪ Les travaux de construction sont strictement interdits les jours de pluie.
Ceci afin d'empêcher l'eau de pluie de s'infiltrer dans les joints incomplètement étanches, ce qui pourrait engendrer des risques pour la sécurité.
Résumé
Le rail en U pour supports photovoltaïques sur toitures en tôle ondulée est une solution d'installation spécialement conçue pour les caractéristiques structurelles de ces toitures. Il allie la légèreté de l'alliage d'aluminium, l'étanchéité fiable de l'EPDM et la praticité d'une conception modulaire, permettant ainsi de maîtriser les coûts tout en optimisant l'efficacité de la construction et la durée de vie du système. Pour les particuliers envisageant des projets photovoltaïques sur toiture en tôle ondulée, le choix d'un système aussi structuré et standardisé est une solution pragmatique garantissant des retours sur investissement stables et durables.

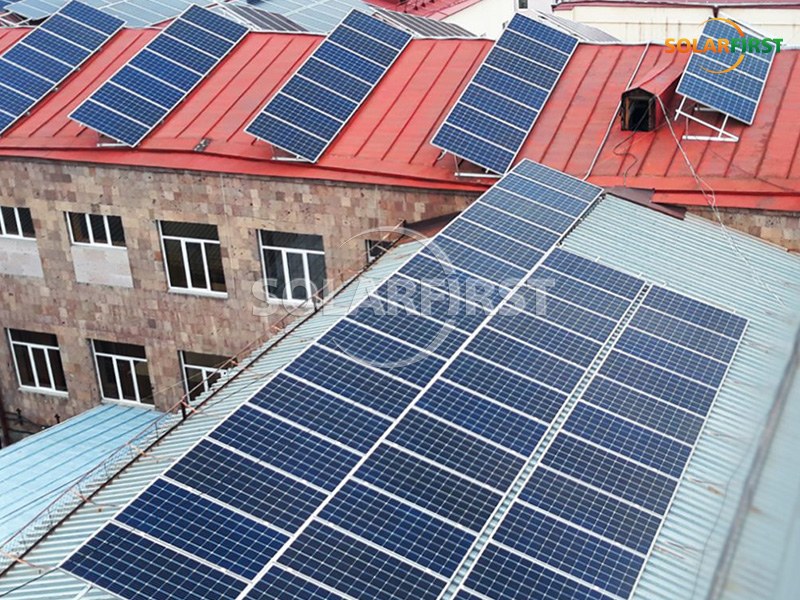

Référence du projet Solar First
