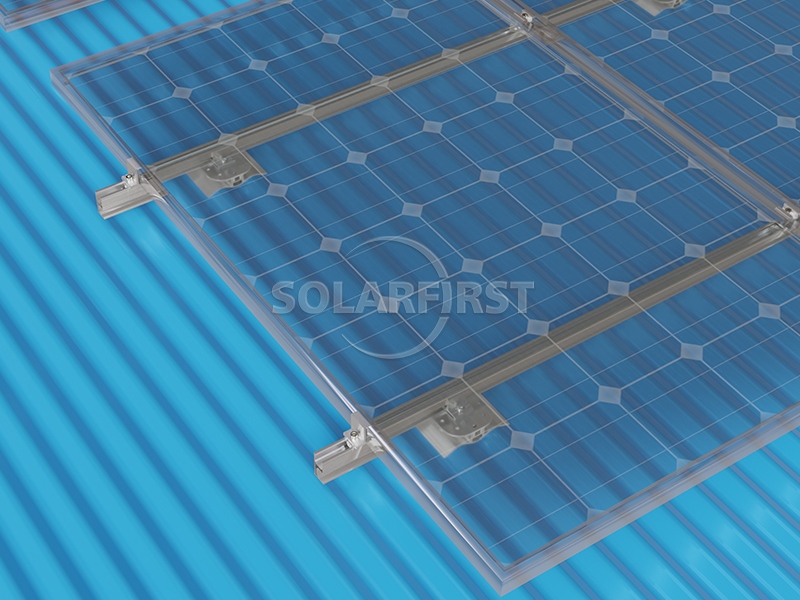

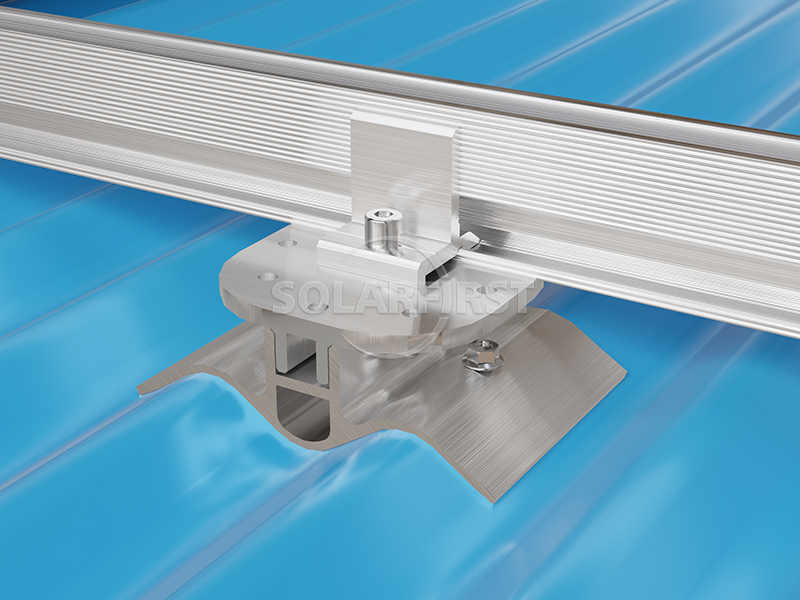

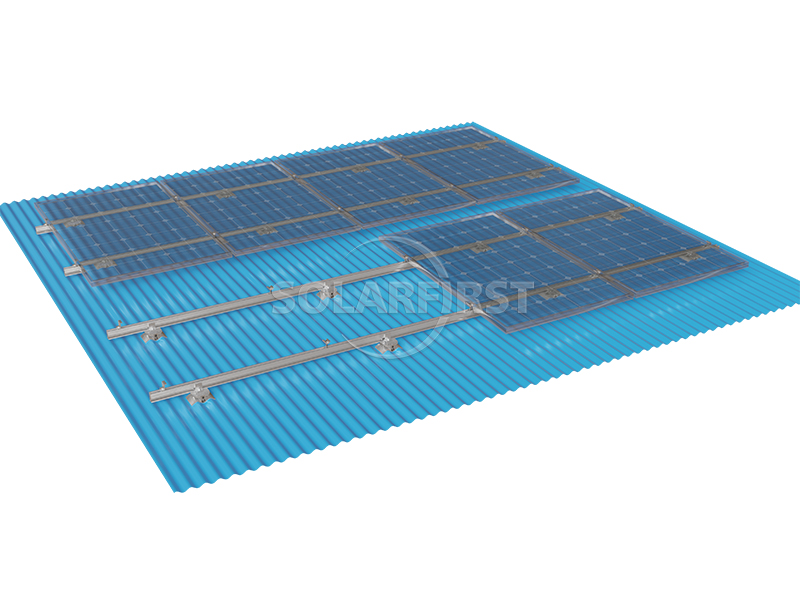

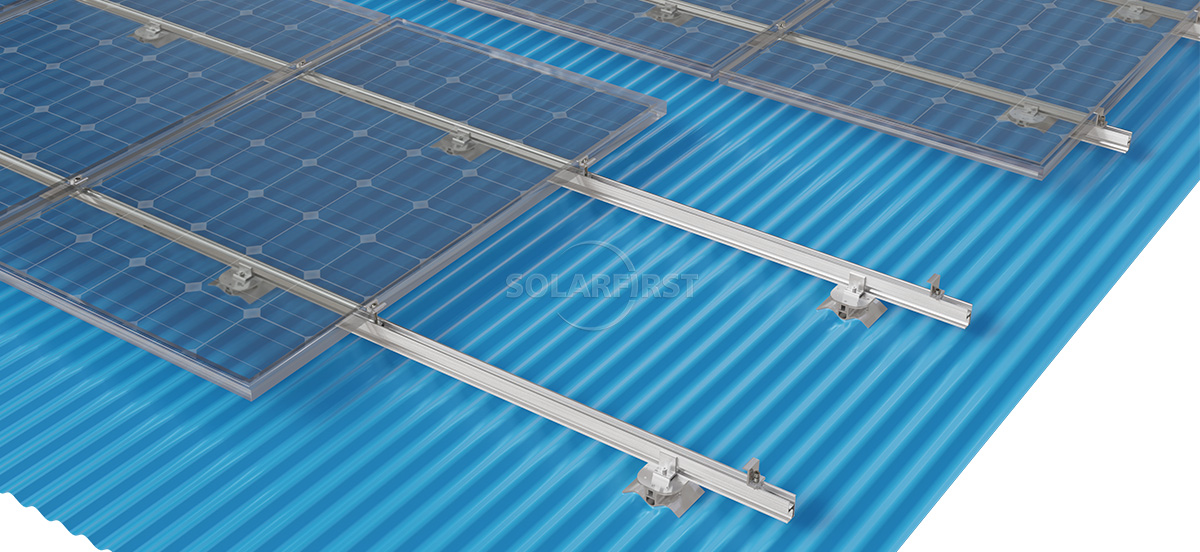

La pince ondulée est spécialement conçue pour les tuiles de toiture en acier ondulé. Sa surface inférieure incurvée épouse les faîtières des tuiles et, grâce à des vis autotaraudeuses, elle se fixe aux pannes, assurant ainsi une installation stable du support photovoltaïque. Fabriquée en alliage d'aluminium, elle est résistante aux intempéries, durable et facile à installer.
Couleur :
Natural silver/ black（Colored according to customer requirements）Certification :
ISO，SGS，CEMatériel :
Anodized Aluminum 6005 T5, Stainless Steel 304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit
La pince ondulée est un connecteur de support photovoltaïque conçu spécifiquement pour les toitures en tôle d'acier ondulée (c'est-à-dire en tôle d'acier ondulée sinusoïdale ou en forme d'arc). Les tôles d'acier ondulées se caractérisent par des transitions continues et arrondies entre les crêtes et les creux, que l'on retrouve fréquemment dans les anciennes usines, les entrepôts et les abris de voiture.

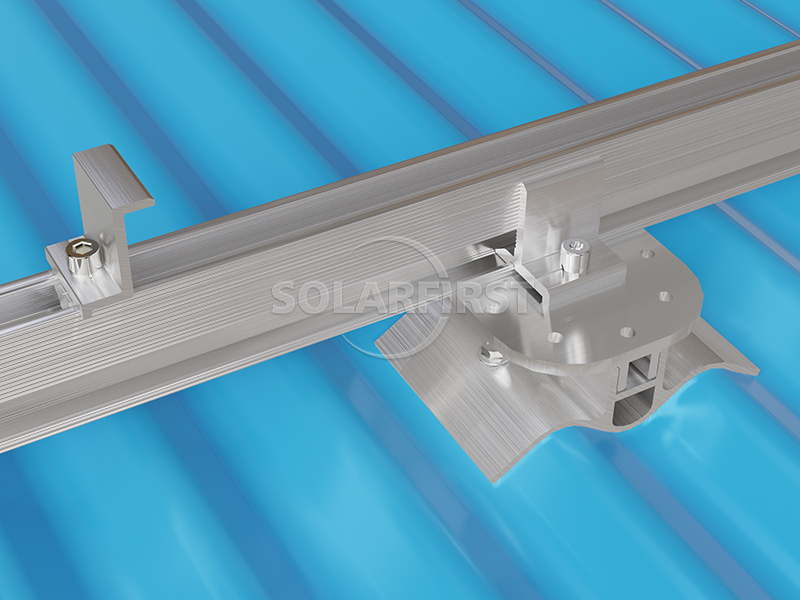

La base de la pince présente une surface incurvée qui épouse parfaitement les crêtes de la tôle d'acier ondulée. Des vis autotaraudeuses en acier inoxydable traversent la plaque de base de la pince et la tôle d'acier ondulée, la fixant solidement aux pannes métalliques de la toiture. Ce système transfère efficacement la charge des modules photovoltaïques et de la structure porteuse à la structure principale du bâtiment, garantissant ainsi une excellente résistance au vent et à la neige de l'ensemble de l'installation photovoltaïque.

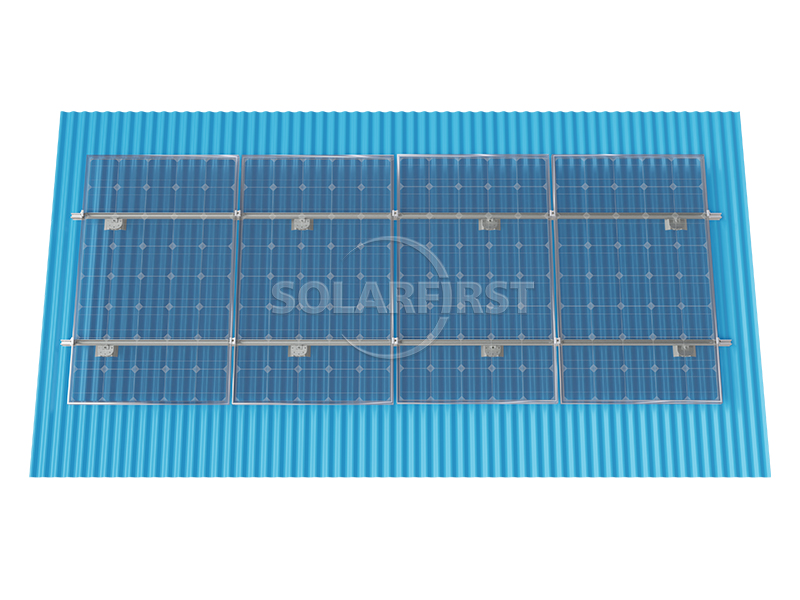

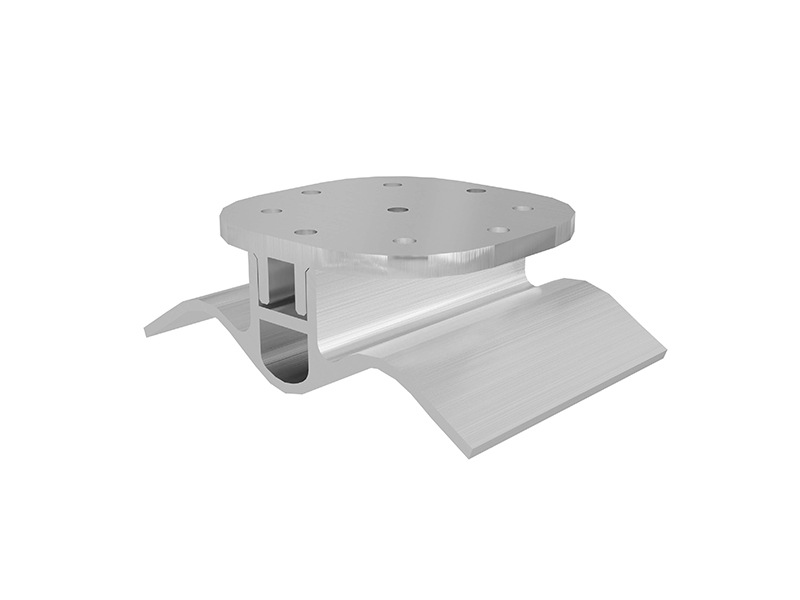

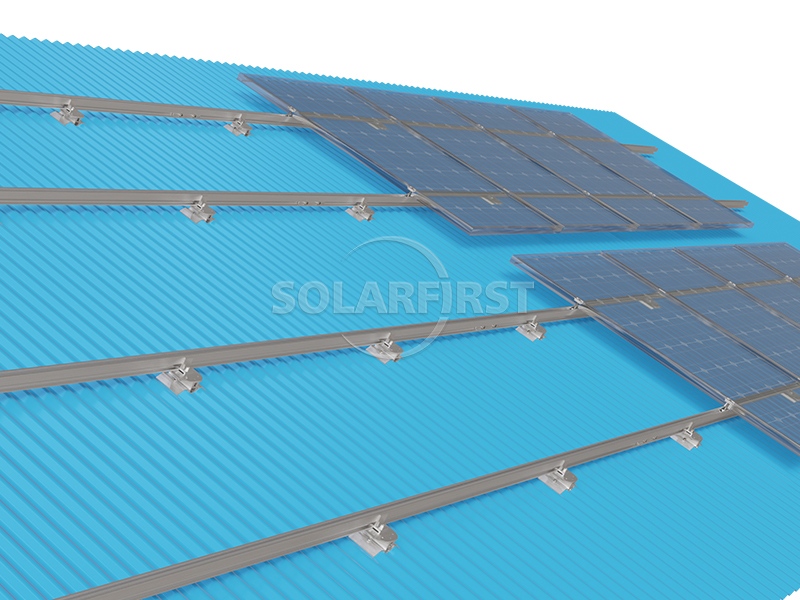

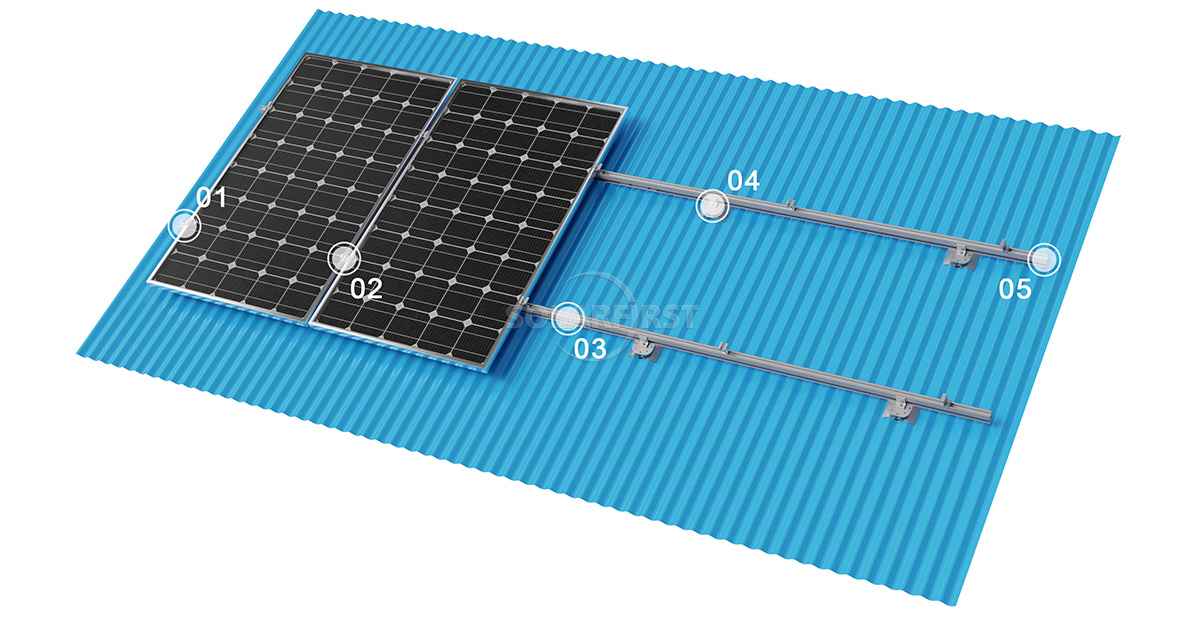

Composants du produit
Avantages
▶ Ajustement conforme, répartition uniforme des contraintes
La courbure inférieure de la pince épouse parfaitement la crête du carreau ondulé, évitant ainsi d'endommager sa surface après le verrouillage. La large surface de contact assure une répartition uniforme des contraintes.
▶ Sécurité structurelle, forte résistance au vent
La charge est directement transférée aux pannes, capables de résister à des vents dépassant le niveau 12, répondant aux normes de sécurité des centrales photovoltaïques.
▶ Installation facile
La conception modulaire ne nécessite que le positionnement, le verrouillage et la fixation des rails de guidage sur site, ce qui permet une grande efficacité de construction.
▶ Matériau durable
Cconstruit en alliage d'aluminium 6063-T5, anodisé pour une résistance à la corrosion et une durée de vie extérieure de ≥25 ans.
Paramètres
| Installation | Toiture métallique |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | Parallèle à la surface du toit |
| Orientation des composants | Agencement horizontal/vertical flexible |
| Composants applicables | Compatible avec les modules photovoltaïques encadrés et sans cadre |
| normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Matériel | Aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
Scénarios applicables
▪ Toits d'anciennes usines : En particulier la rénovation photovoltaïque (PV) des toitures d'usines en acier léger à l'aide de tôles d'acier ondulées.
▪ Serres agricoles : Serres et hangars à bétail avec toitures cintrées en tôle d'acier ondulée.
▪ Structures temporaires ou simples : Installation de panneaux photovoltaïques sur toitures en tôle d'acier ondulée pour abris de voiture, entrepôts, etc.
▪ Centrales photovoltaïques distribuées : Tout projet industriel, commercial ou résidentiel utilisant des tôles d'acier ondulées comme toiture.
Remarques importantes :
▶ Confirmation du type de tuile
Mesurez toujours au préalable la largeur, la hauteur et la courbure de la crête de la tôle ondulée. Choisissez une pince dont la courbure correspond parfaitement à celle de la tôle ; sinon, l’adhérence risque d’être mauvaise ou la surface de la tôle pourrait être endommagée.
▶ Le ciblage de Purlin est essentiel
Les vis autotaraudeuses doivent pénétrer la tôle d'acier ondulée et être enfoncées dans la panne métallique sous-jacente (profondeur utile ≥ 20 mm). Elles ne peuvent pas simplement être fixées à la tôle.
▶ Étanchéité stricte
Des rondelles étanches en EPDM doivent être installées au point de pénétration de la vis autotaraudeuse, et un mastic silicone résistant aux intempéries (tel que Dow Corning ou Sika) doit être appliqué sur la surface de contact entre la tête de vis et le collier de serrage.
▶ Contrôle du couple
Ne serrez pas les vis autotaraudeuses avec un couple excessif afin d'éviter d'endommager les cannelures. Les vis à tête hexagonale creuse doivent être serrées au couple spécifié pour éviter tout desserrage.
▶ Inspection régulière
Il est recommandé de vérifier le desserrage des boulons et le vieillissement du mastic tous les six mois ou après des périodes de grand vent.
Résumé
La bride pour tôles ondulées est une solution de fixation pour supports photovoltaïques spécialement conçue pour les tôles d'acier ondulées (tôles ondulées en forme d'arc). Sa conception repose sur un emboîtement en forme d'arc associé à des vis autotaraudeuses pour une fixation sécurisée, transférant la charge en toute sécurité aux pannes de toiture et garantissant une installation stable de la centrale photovoltaïque.
Lors du choix des fixations pour tôles ondulées, il est primordial de veiller à leur compatibilité avec le type de tôle. Elles doivent être utilisées avec des vis autotaraudeuses en acier inoxydable et des mesures d'étanchéité fiables. Le couple de serrage lors de l'installation doit être scrupuleusement respecté. Seules ces conditions permettent de garantir la sécurité, la stabilité et l'étanchéité du système photovoltaïque pendant toute sa durée de vie de 20 ans.

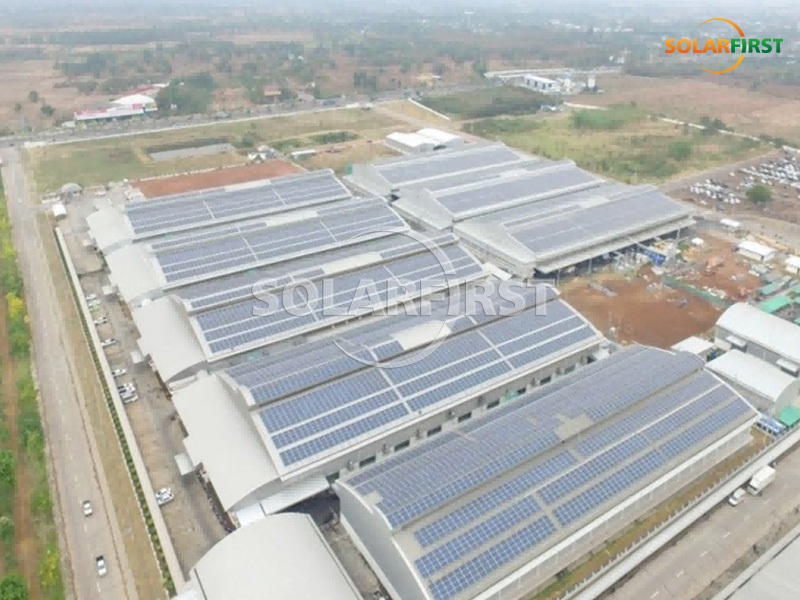

Référence du projet Solar First
