Les joints d'étanchéité (également appelés bases étanches) sont des éléments d'étanchéité et de raccordement spécifiques, installés aux points de fixation des supports photovoltaïques sur les toitures en tôle ondulée ou en tuiles. Ce produit combine un revêtement physique et une étanchéité élastique afin de réduire spécifiquement les risques d'infiltration d'eau liés à la fixation par clouage (boulonnage) des supports photovoltaïques sur la toiture. Composant essentiel des systèmes d'étanchéité pour installations photovoltaïques, les joints d'étanchéité conviennent aux bâtiments neufs et aux projets de rénovation photovoltaïque de bâtiments existants, notamment sur les toitures en tôle ondulée ou en tuiles.
Couleur :
Natural silver/ black（Colored according to customer requirements）Certification :
ISO，SGS，CEMatériel :
Anodized Aluminum 6005 T5, Stainless Steel 304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit

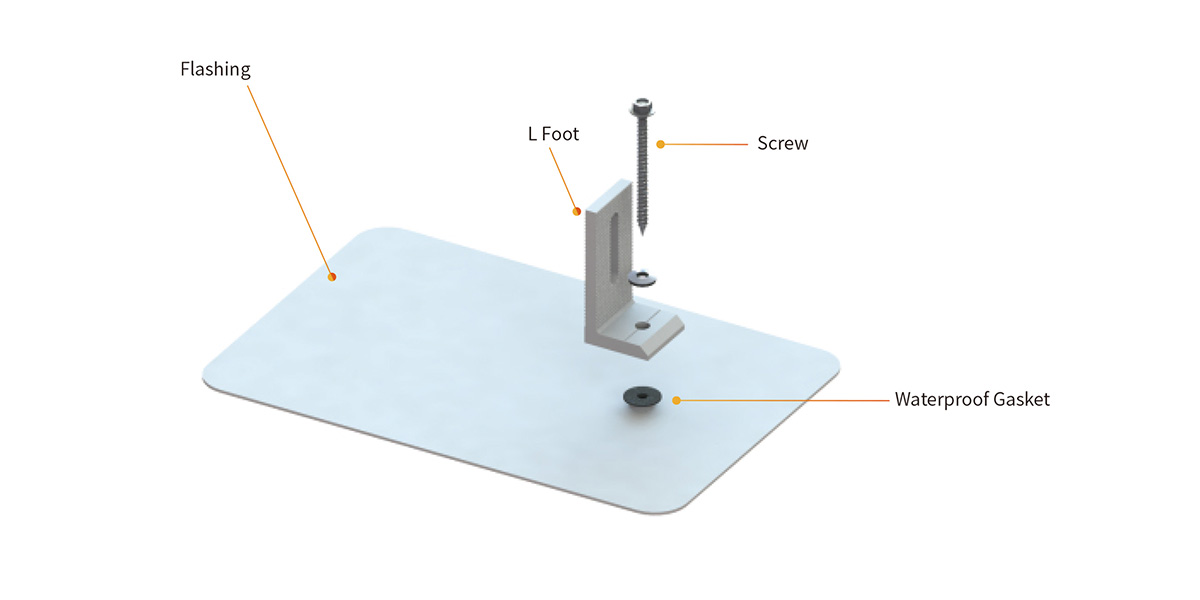

Les joints d'étanchéité sont généralement composés d'une plaque de base métallique haute résistance et d'une couche d'étanchéité élastique, ou sont des joints élastomères moulés d'une seule pièce (comme les joints en caoutchouc EPDM). Lors de l'installation de supports photovoltaïques, ce produit est positionné à l'endroit où les trous de toiture sont percés ou les vis autotaraudeuses insérées, avec un trou pré-percé pour les boulons ou les vis au centre du joint. Lorsque la base du support (comme les pieds en L) est fixée à la charpente par des boulons, le joint d'étanchéité est comprimé entre la base et la surface de la toiture. Sa couche d'étanchéité élastique épouse les légères irrégularités de la toiture, assurant ainsi une étanchéité efficace. Sur les toitures en tuiles, les joints d'étanchéité sont souvent utilisés avec des membranes d'étanchéité métalliques, ou intégrés directement sous les tuiles. Sur les toitures en tôle ondulée, le joint d'étanchéité est installé directement au faîtage de la tôle, recouvrant le point d'entrée des vis. Ce produit vise à réduire les infiltrations d'eau de pluie le long des fixations grâce à une barrière physique et une étanchéité par compression.
Avantage
▶ Solution ciblée aux fuites lors de la pose de clous
Ce produit est spécialement conçu pour prévenir les risques d'infiltration d'eau au niveau des points de fixation des supports photovoltaïques. Grâce à un double mécanisme d'étanchéité par compression et de recouvrement physique, il contribue à réduire les risques d'infiltration d'eau de pluie à l'intérieur du bâtiment le long des fixations.
▶ Convient à différents types de toitures
Applicable aux toitures métalliques ou non métalliques courantes telles que les tôles d'acier ondulées (à joint angulaire, à joint debout, ondulées), les bardeaux d'asphalte et les tuiles en céramique.
▶ Adhésion élastique forte
La couche d'étanchéité EPDM possède une excellente résilience à la compression, s'adaptant aux irrégularités mineures de la surface du toit et maintenant une certaine pression d'étanchéité même sous l'effet de la dilatation et de la contraction thermiques causées par les variations de température.
▶ Résistance fiable aux intempéries
Le matériau EPDM résiste aux rayons UV, à l'ozone et aux températures extrêmes (plage de températures de fonctionnement d'environ -40 °C à +120 °C). Il ne subit ni vieillissement important ni fissuration sous l'effet d'une exposition prolongée aux intempéries.
▶ Installation relativement simple
Ce produit adopte une structure intégrée préfabriquée. Son installation sur site se limite au positionnement et au perçage des trous, à la mise en place du joint entre la fixation et la toiture, puis au serrage. Aucun mélange de mastic n'est nécessaire sur place.
▶ Aucune hauteur de toit supplémentaire n'est ajoutée.
Le joint étanche est relativement mince (généralement 2 à 5 mm), ce qui n'affecte pas l'angle d'installation des panneaux photovoltaïques ni l'aspect du toit.
Paramètres
| Installation | Toiture en tuiles |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | Parallèle à la surface du toit |
| normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Matériel | Aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
Scénarios applicables
▪ Installation photovoltaïque dans les usines industrielles avec des tôles d'acier ondulées :
Des vis autotaraudeuses sont utilisées pour fixer les supports photovoltaïques au sommet des tôles d'acier ondulées sur le toit de l'usine, et des joints étanches sont utilisés pour recouvrir les entrées des vis.

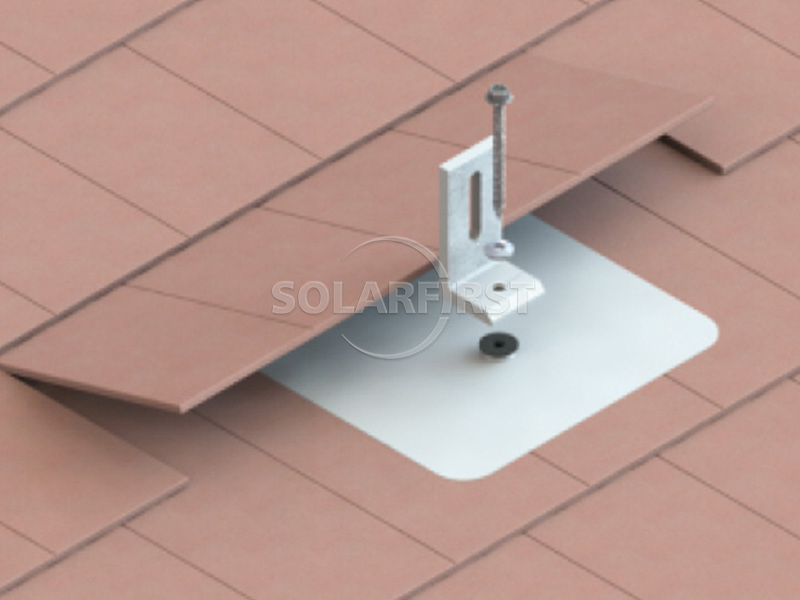

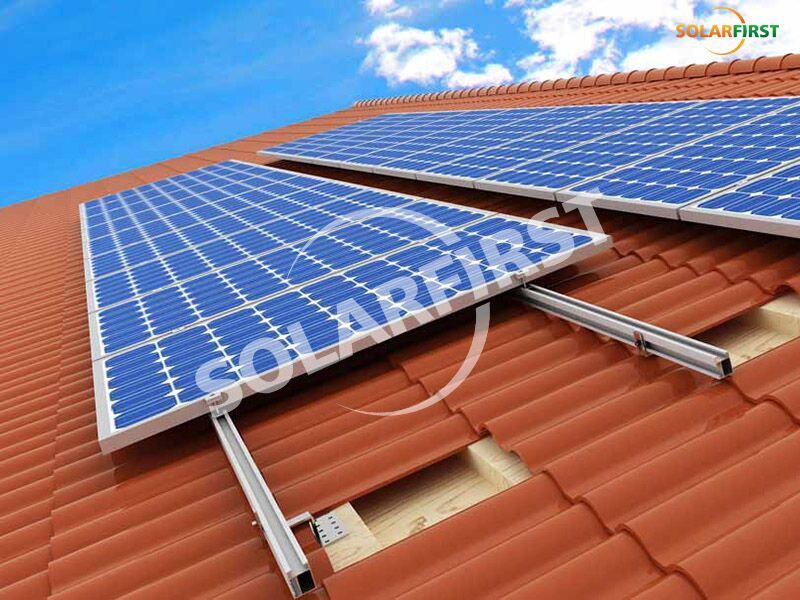

▪ Rénovation photovoltaïque des toitures résidentielles en tuiles :
AAu niveau des joints de fixation des supports sur les toitures en bardeaux ondulés ou en bardeaux d'asphalte, des feuilles étanches sont utilisées conjointement avec des panneaux étanches ou indépendamment pour réduire le risque d'infiltration d'eau pendant le perçage.
▪ Projets d'ajout de panneaux photovoltaïques aux bâtiments existants :
Lors de l'ajout de systèmes photovoltaïques à des toitures métalliques ou en tuiles existantes, les joints d'étanchéité deviennent un accessoire d'étanchéité essentiel car la structure d'origine de la toiture ne peut être modifiée.
▪ Auvents et abris de voiture photovoltaïques :
Des joints étanches sont utilisés aux points de fixation des supports photovoltaïques sur les toitures métalliques pour empêcher l'eau de pluie de s'infiltrer le long des boulons.
▪ Zones à fortes précipitations ou exposées aux typhons :
Dans les zones où les exigences en matière d'étanchéité des toitures sont élevées, les joints d'étanchéité sont utilisés comme accessoires d'étanchéité standard pour les installations photovoltaïques..
Remarques importantes :
▶ Inspection de l'état de la toiture avant installation :
Avant la pose, assurez-vous que les tôles ondulées ou les tuiles ne présentent ni rouille importante, ni fissures, ni jeu. Pour les toitures anciennes, il est recommandé de réparer ou de remplacer certaines tuiles au préalable ; à défaut, l’étanchéité du joint pourrait être compromise.
▶ Exigences de nettoyage de la surface des trous :
Lors de l'installation, veillez à ce que la zone autour des trous percés et la surface de contact du joint soient exemptes d'huile, de poussière et de gel ; sinon, une interface de liaison efficace risque de ne pas se former entre la couche d'étanchéité et le toit.
▶ Contrôle de la force de pré-serrage des boulons :
Lors du serrage des boulons, appliquez un couple approprié pour comprimer le joint à l'épaisseur prévue (généralement 30 à 50 % de son épaisseur initiale). Un couple insuffisant peut compromettre l'étanchéité ; un couple excessif peut entraîner une déformation excessive du joint ou endommager les pièces métalliques.
▶ Ne convient pas à une dépendance à un seul point :
Les joints d'étanchéité constituent une solution d'étanchéité ponctuelle et ne peuvent remplacer intégralement le système d'étanchéité global de la toiture. Dans les zones à faible pente ou sujettes à l'accumulation d'eau, il est recommandé de les utiliser en complément d'adhésifs et de panneaux d'étanchéité, entre autres.
▶ Inspection et entretien réguliers :
Il est recommandé de procéder à une inspection visuelle des points de fixation des supports tous les 1 à 2 ans après la mise en service du système, afin de détecter toute fissure, tout signe de vieillissement ou toute fuite au niveau des joints. En cas de problème, remplacer ou réappliquer le mastic d'étanchéité sans délai.
▶ Évitez tout contact avec des matériaux incompatibles :
Les matériaux EPDM ne doivent pas entrer en contact direct avec l'asphalte, le fioul ou les solvants puissants, car cela pourrait entraîner le gonflement de la couche d'étanchéité ou la détérioration de ses performances.
▶ Précautions de construction à basse température :
Lorsque la température ambiante est inférieure à 5 °C, l'élasticité de l'EPDM diminue. Il est recommandé de conserver les joints à température ambiante pendant un certain temps avant leur installation, ou d'utiliser des méthodes de chauffage appropriées pour garantir une étanchéité optimale par compression.
Résumé
Les joints d'étanchéité pour panneaux photovoltaïques (bases étanches) sont des composants d'étanchéité spécifiques conçus pour résoudre les problèmes d'infiltration d'eau au niveau des fixations clouées lors de la liaison des supports photovoltaïques à la toiture. Ce produit crée un joint par compression entre la fixation et la toiture grâce à une couche d'étanchéité élastique, empêchant ainsi l'eau de pluie de s'infiltrer le long des rainures des vis ou des boulons. Fabriqués à partir de matériaux résistants aux intempéries tels que l'EPDM, ils s'adaptent aux exigences d'installation de divers types de toitures en tôle ondulée et en tuiles, et présentent une bonne résistance aux variations de température et au vieillissement.
Il est important de noter que l'efficacité réelle d'un joint d'étanchéité dépend de multiples facteurs, notamment l'état initial de la toiture, le couple de serrage, la qualité du matériau d'étanchéité et l'environnement de construction. Aucun composant ne peut garantir à lui seul une étanchéité parfaite. Par conséquent, dans la pratique, les joints d'étanchéité doivent être utilisés dans le cadre d'une conception globale d'étanchéité de la toiture, d'une mise en œuvre conforme aux normes et d'un entretien régulier, en tant qu'élément essentiel du système d'étanchéité d'une installation photovoltaïque..
