En termes simples, une bride pour joint debout est un « connecteur de base pour panneau photovoltaïque » conçu spécifiquement pour les toitures en tôle ondulée non percée. Elle se fixe au joint debout de la toiture par serrage, permettant ainsi une installation sécurisée des modules photovoltaïques sans perçage.
Couleur :
Natural silver/ black（Colored according to customer requirements）Certification :
ISO，SGS，CEMatériel :
Anodized Aluminum 6005 T5, Stainless Steel 304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit

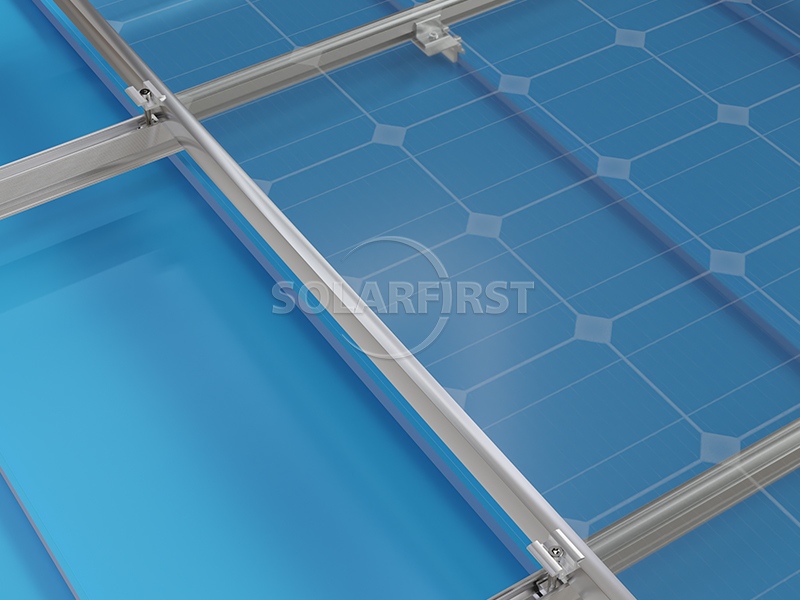

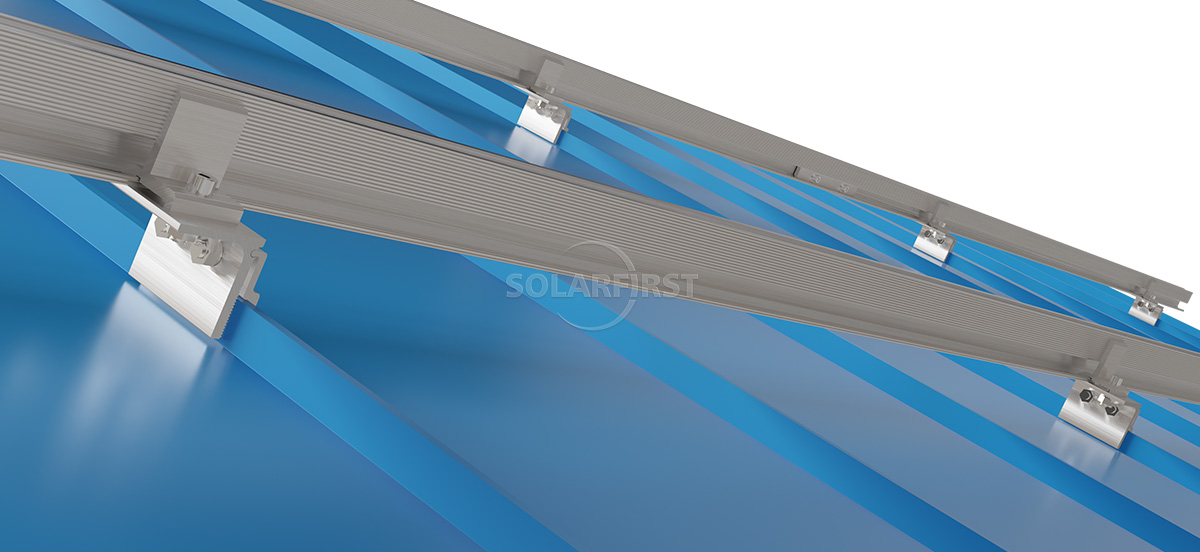

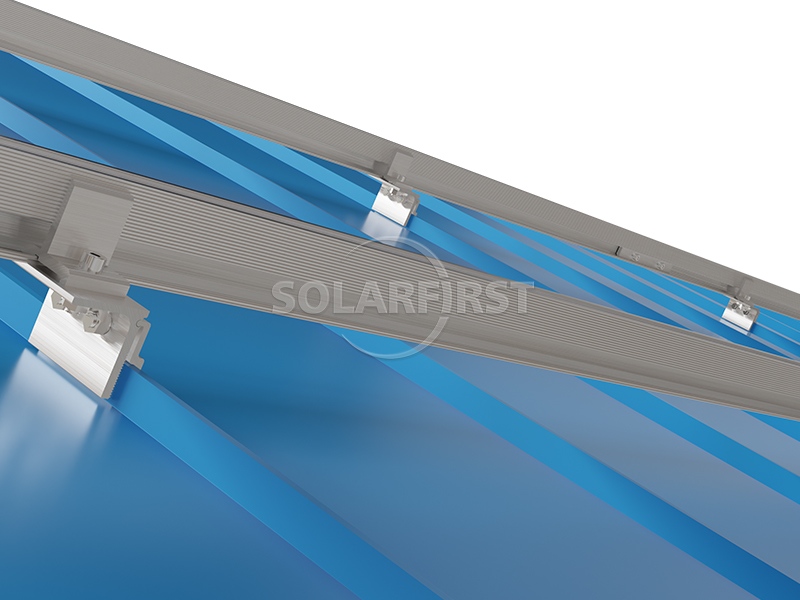

Le collier de fixation pour toitures à joints debout est un élément essentiel d'un système photovoltaïque pour toitures en tôle ondulée. Il sert à fixer les supports photovoltaïques (PV) à la toiture. Spécialement conçu pour les toitures en tôle ondulée à joints debout, il utilise une méthode de fixation sans perçage, assurant une fixation fiable des modules PV à la toiture sans perçage ni soudure.

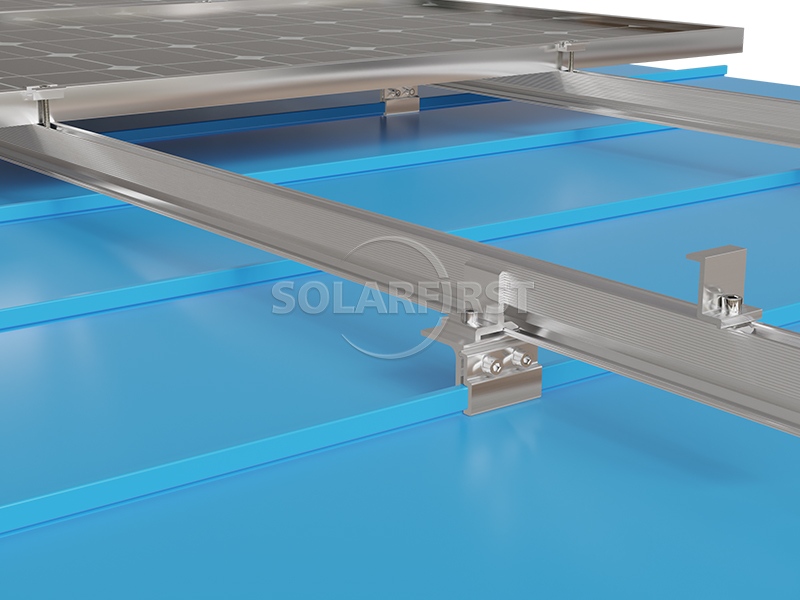

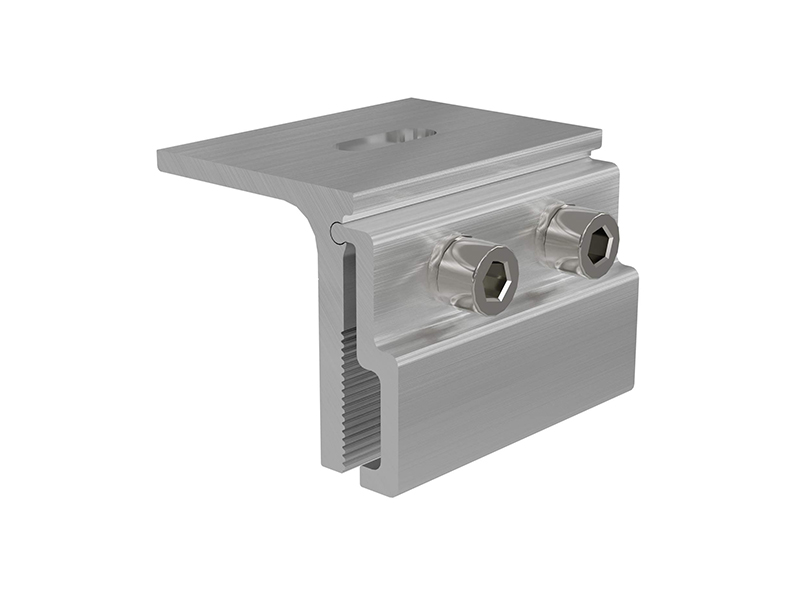

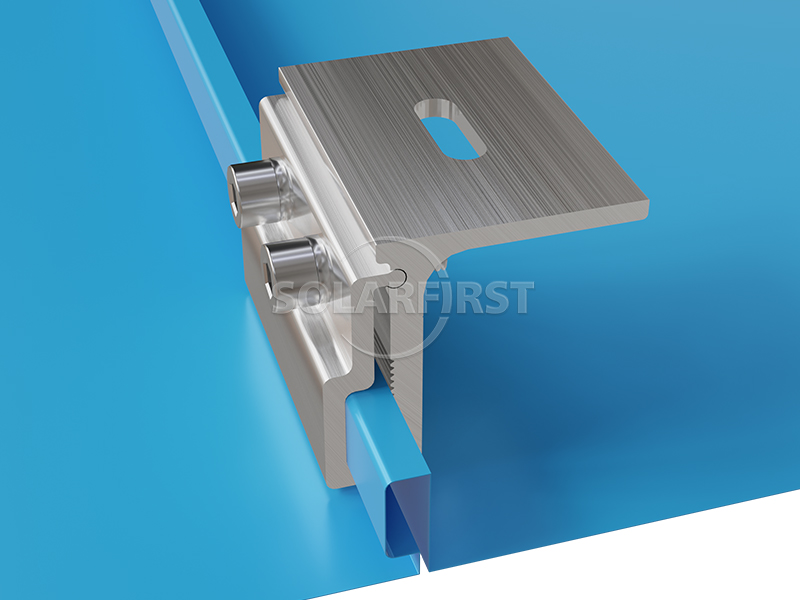

Ce produit exploite les contours précis du corps de la pince pour s'ancrer mécaniquement dans le joint debout de la toiture en tôle ondulée et s'appuie sur des boulons latéraux pour assurer le verrouillage, garantissant ainsi un maintien ferme des crêtes de la toiture. Cette conception évite d'endommager la couche d'étanchéité de la toiture, ce qui pourrait être causé par le perçage ou le soudage, réduisant ainsi efficacement le risque de fuites..

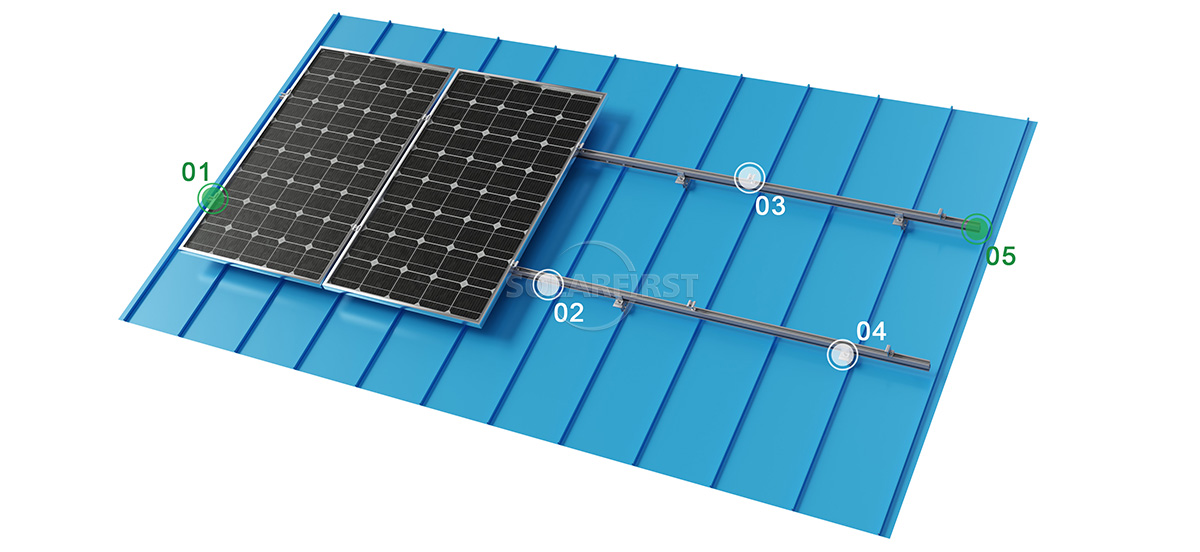

Composants du produit
Avantage
▪ Protège l'intégrité de l'étanchéité du toit
L'installation sans perçage, sans soudure et sans pénétration évite les dommages potentiels à la couche d'étanchéité d'origine du toit causés par la fixation des supports.
▪ Installation efficace, gain de temps et d'argent
Facile à clipser et prêt à l'emploi, avec une installation rapide.
▪ Haute compatibilité et adaptation flexible
Compatibilité avec les types de tuiles : Applicable aux tuiles de toiture à joints debout courantes.
▪ Structure robuste, sûre et fiable
La carrosserie en alliage d'aluminium haute résistance allie légèreté et capacité de charge élevée, réduisant ainsi la charge supplémentaire sur le toit.
Paramètres
| Installation | Toiture métallique |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | Parallèle à la surface du toit |
| normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Matériel | Aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
Scénarios applicables
▶bâtiments d'usines industrielles et commerciales
Toitures en tôle ondulée de grande taille, exigeant des normes élevées en matière d'étanchéité et une rapidité de construction.
▶Centres logistiques et d'entreposage
Grande surface de toiture, adaptée aux méthodes d'installation sans perforation.
▶serres agricoles
Pour les toitures métalliques en pente, les fixations permettent d'éviter d'endommager la structure d'origine.
▶Rénovation d'anciens projets photovoltaïques
Les toitures métalliques existantes ne peuvent pas être percées ; la fixation par colliers est la solution idéale.
▶Bâtiments soumis à des exigences strictes en matière d'étanchéité
Par exemple, les toitures d'usines dans les secteurs de l'électronique, de la pharmacie et de l'agroalimentaire.
Remarques importantes :
▶ Vérifier la correspondance du type de tuile
Avant tout achat, identifiez précisément le modèle de tuile en acier coloré (mesurez la hauteur et l'espacement des nervures) et choisissez le modèle de fixation correspondant. L'utilisation de fixations non adaptées entraînera un mauvais ajustement et risque de provoquer un desserrage ou une fuite.
▶ Couple de contrôle d'installation
Le couple de serrage recommandé pour les boulons est de 20 à 30 N·m. Un couple insuffisant entraînera une force de serrage insuffisante, tandis qu'un couple excessif risque d'endommager les carreaux d'acier coloré. L'utilisation d'une clé dynamométrique est recommandée.
▶ Assurez-vous que les surfaces de contact sont propres et que les joints sont intacts.
Avant la pose, nettoyez la surface des carreaux en acier coloré de toute poussière et graisse. Vérifiez l'intégrité des joints EPDM et remplacez immédiatement tout joint endommagé.
▶ Traitement auxiliaire d'imperméabilisation
L'étanchéité entre la surface de contact de la pince et la tuile en acier coloré repose sur le joint et le serrage mécanique. Dans les environnements extrêmes ou pour les projets exigeant une étanchéité particulièrement renforcée, un adhésif d'étanchéité structural neutre supplémentaire peut être appliqué sur les joints afin d'améliorer encore l'étanchéité.
▶ Évitez l'installation par temps de pluie.
L'humidité ambiante affectera la qualité de l'installation et l'étanchéité ; les travaux doivent être réalisés par temps sec.
▶ Entretien et inspection réguliers
Il est recommandé de procéder à une inspection complète tous les six mois, en vérifiant notamment le serrage des boulons, l'état des joints en caoutchouc et le niveau des rails de guidage. Des inspections supplémentaires doivent être effectuées après des intempéries telles que des vents violents ou d'importantes chutes de neige.
▶ Vérification de la capacité de charge structurelle
Lors de la conception, les professionnels doivent calculer la capacité portante de la toiture existante afin de garantir que la marge de charge de la toiture en tôle ondulée réponde aux exigences du nouveau système photovoltaïque. L'espacement approprié des fixations doit être déterminé en fonction des calculs de pression du vent.
▶ Sélection des matériaux pour les environnements hautement corrosifs
Dans les environnements hautement corrosifs tels que les zones côtières ou les zones industrielles chimiques, il est recommandé d'utiliser des fixations en acier inoxydable de qualité supérieure (par exemple, 316L) et de vérifier que l'épaisseur du film anodisé sur les colliers répond aux exigences de résistance à la corrosion.
Résumé
Le collier de serrage pour joints debout est un connecteur photovoltaïque sans perforation destiné aux tuiles de toiture en acier ondulé. Il se caractérise par une installation rapide, une grande robustesse et un faible risque d'infiltration d'eau. Compatible avec différents types de tuiles et les équerres d'angle en L, il offre une grande flexibilité d'adaptation. Lors de l'achat, veillez à la compatibilité avec le type de tuile et au contrôle du couple de serrage ; un entretien régulier garantira un fonctionnement fiable et durable.

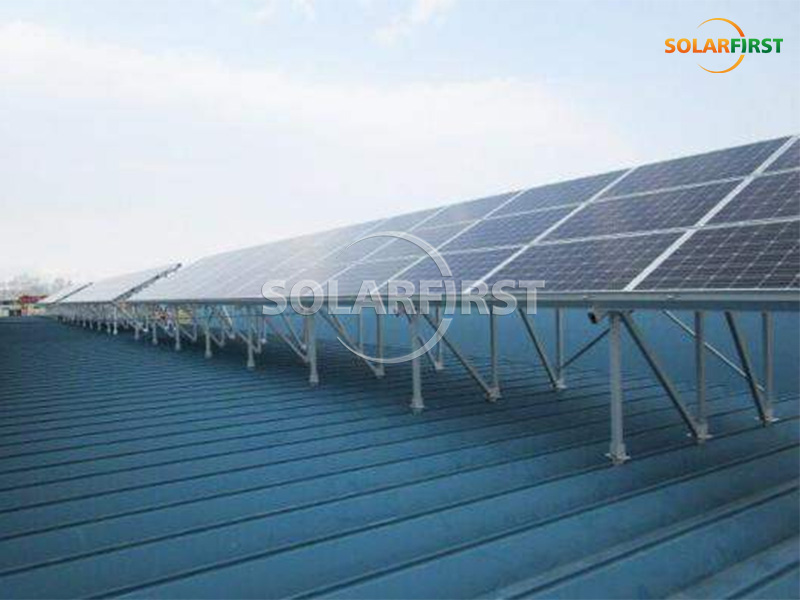

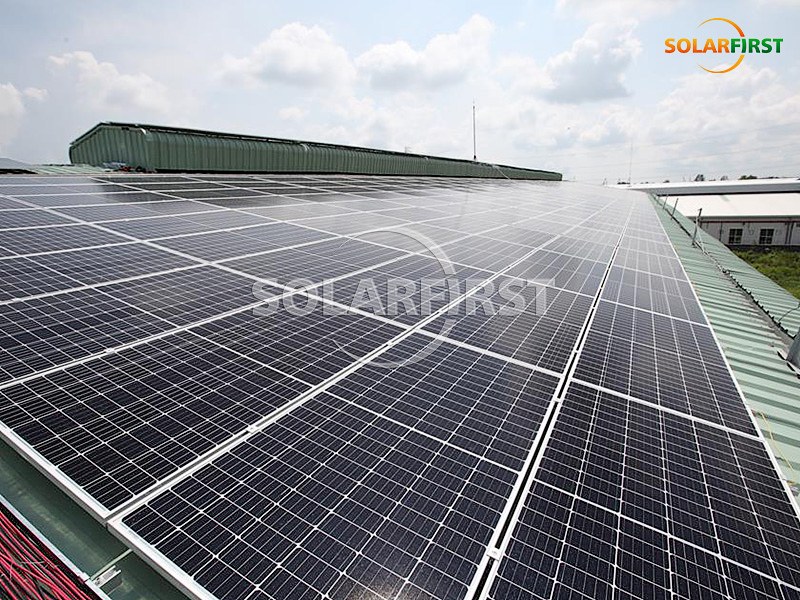

Référence du projet Solar First
