Les fixations trapézoïdales sont des éléments de connexion essentiels utilisés dans les projets photovoltaïques avec toitures en tôle ondulée trapézoïdale. Leur fonction principale est de fixer les rails de guidage des supports photovoltaïques à la toiture en tôle ondulée, assurant ainsi une base solide pour l'installation ultérieure des modules photovoltaïques.
Couleur :
Natural silver/ black（Colored according to customer requirements）Certification :
ISO，SGS，CEMatériel :
Anodized Aluminum 6005 T5, Stainless Steel 304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit

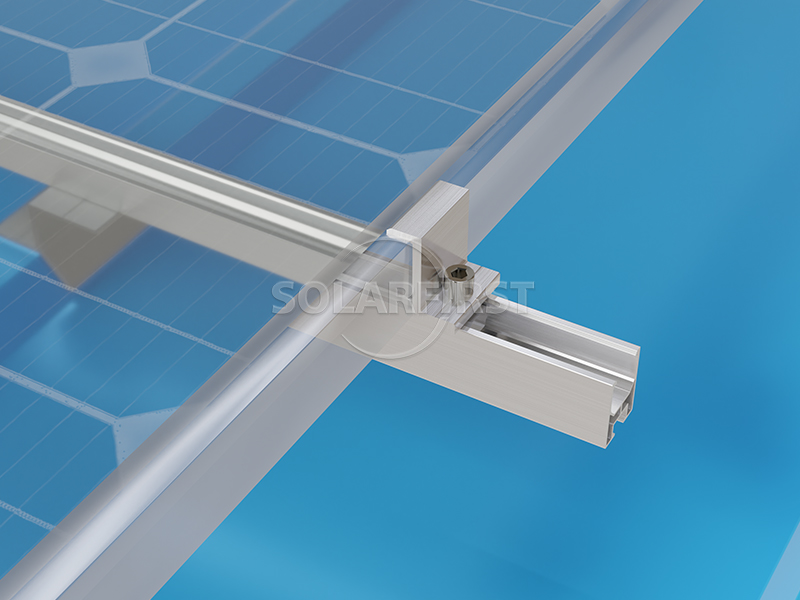

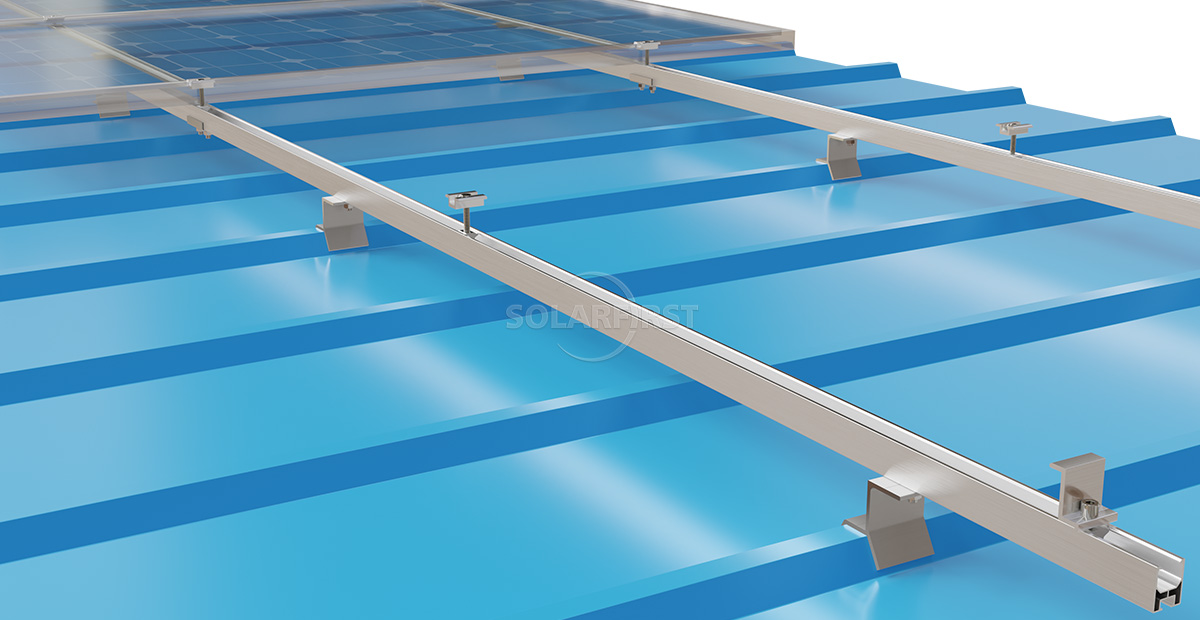

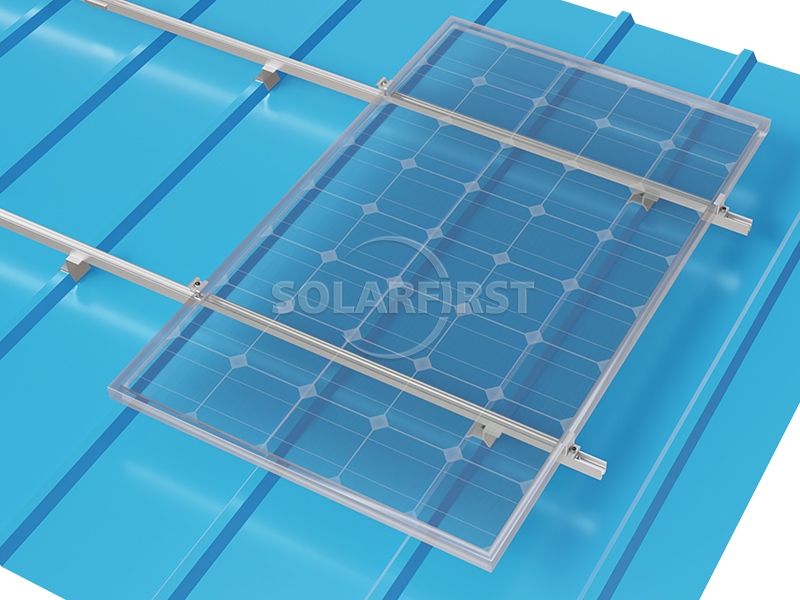

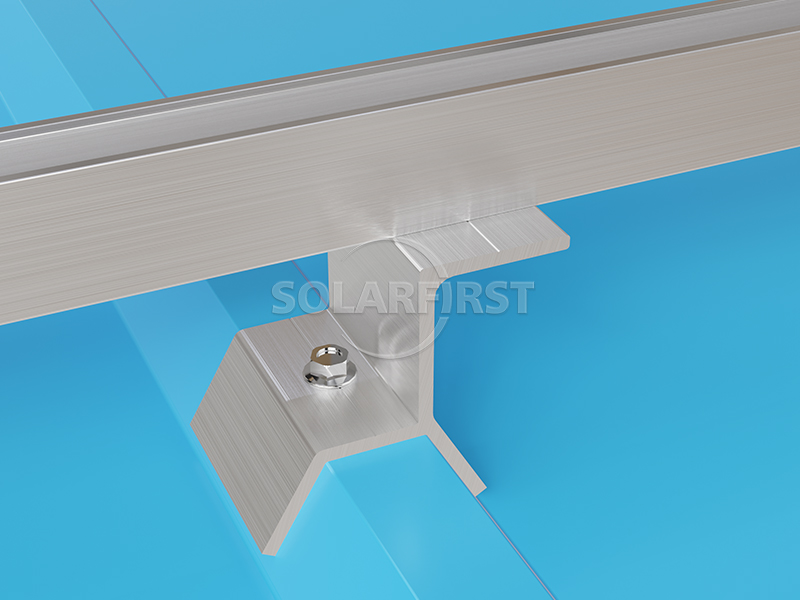

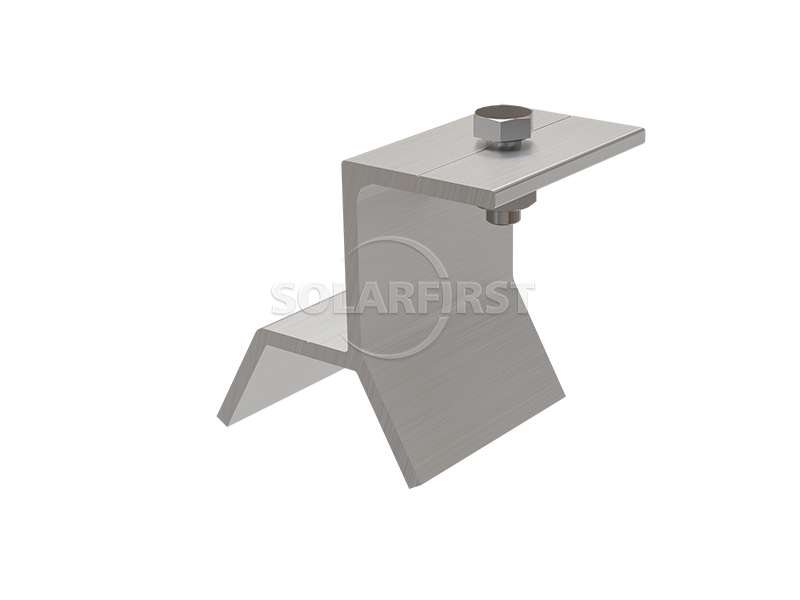

La pince trapézoïdale est un connecteur de support photovoltaïque (PV) spécialement conçu pour les toitures en tôle ondulée trapézoïdale. Elle fixe les rails PV à la toiture en serrant les côtés de la tôle ondulée, éliminant ainsi le besoin de percer des trous de fixation. Ce produit résout le problème d'étanchéité de la toiture qui peut survenir avec les méthodes de montage traversantes traditionnelles et figure parmi les accessoires de fixation les plus utilisés dans les projets photovoltaïques distribués commerciaux et industriels.

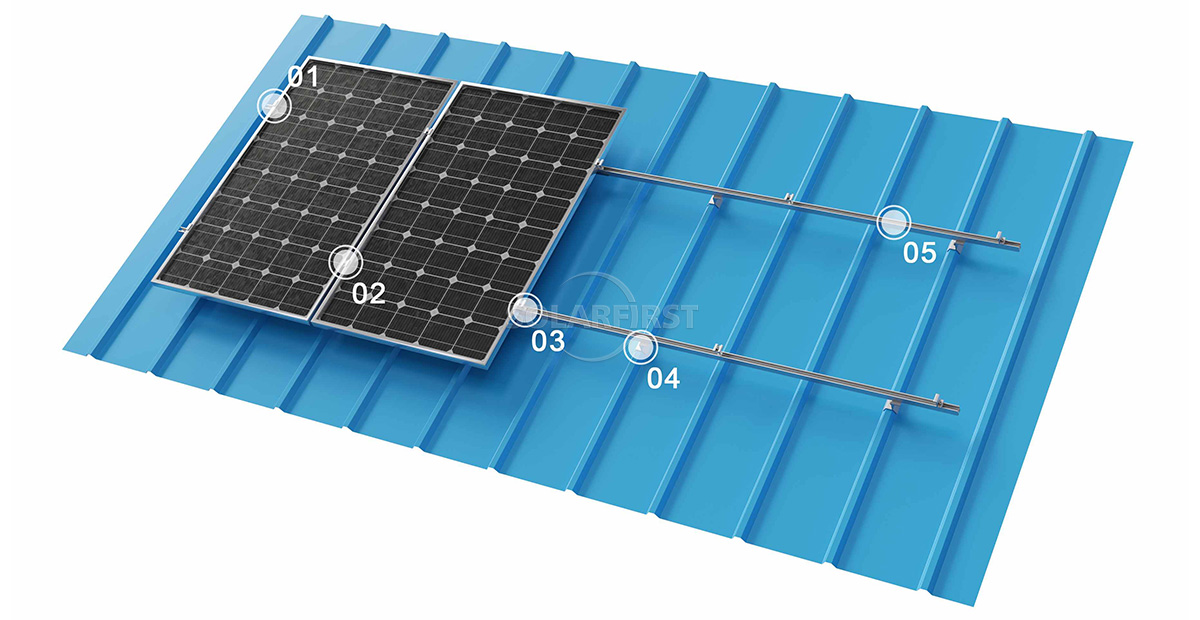

Composants du produit
Avantages
▪ Fixation non perforée
Élimine la nécessité de percer le toit, évitant ainsi structurellement le risque de fuites d'eau dues aux ouvertures et réduisant les coûts d'entretien ultérieurs.
▪ Haute efficacité d'installation
Utilise un système de verrouillage par boulons, permettant une utilisation par une seule personne, ce qui se traduit par une construction rapide et des coûts de main-d'œuvre réduits.
▪ Forte adaptabilité
Compatible avec les tôles de toiture en acier ondulé trapézoïdales courantes, couvrant les hauteurs d'ondulation (25~75 mm) et les largeurs d'ouverture (20~60 mm), et prend en charge la personnalisation selon les dessins de section transversale des tuiles.
▪ Excellente résistance aux intempéries
Fabriqué en alliage d'aluminium anodisé (épaisseur du film ≥10μm) ou en acier inoxydable 304/316, offrant une excellente résistance à la corrosion et une adaptabilité aux environnements côtiers et industriels.
▪ Propriétés mécaniques fiables
Les valeurs de conception globales de résistance à la traction et au cisaillement des pinces sont calculées pour répondre aux exigences de sécurité des zones à grande portée et à forte pression du vent.
Paramètres
| Installation | Toiture métallique |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | Parallèle à la surface du toit |
| Hauteur de serrage | 50 mm à 120 mm (selon le type de carreau) |
| normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Matériel | Aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
Scénarios applicables
▪ Toitures en tôle ondulée pour bâtiments industriels et commerciaux (centrales électriques, parcs logistiques, ateliers de fabrication, entrepôts, etc.)
▪ Toiture en tôle ondulée à sections trapézoïdales
▪ Installation de modules photovoltaïques encadrés et partiellement sans cadre
▪ Dans les zones côtières exposées à de fortes embruns (l'acier inoxydable ou l'acier anodisé renforcé sont recommandés)
▪ Projets photovoltaïques de grande portée sur toiture (utilisant des rails de guidage à haute résistance)
Remarques importantes :
▶Confirmation du type de tuile
Avant toute sélection, un schéma en coupe de la tuile en acier ondulé ou un prélèvement d'échantillons sur site est nécessaire pour confirmer la hauteur des ondulations, la largeur de l'ouverture et l'angle. À défaut, un défaut de serrage ou une force de serrage insuffisante risque de se produire.
▶Sélection des matériaux
Dans les zones côtières, les environnements industriels fortement pollués ou les environnements à forte humidité, il est recommandé d'utiliser des pinces en acier inoxydable 304 ou des pinces en alliage d'aluminium avec une épaisseur de film d'oxyde ≥ 15 μm.
▶Contrôle du couple de serrage
Un couple de serrage insuffisant peut entraîner le glissement du collier, tandis qu'un couple excessif risque d'écraser les cannelures ou d'endommager le filetage des boulons. Il est recommandé d'utiliser une clé dynamométrique et de se référer aux valeurs de conception.
▶Coussinets tampons
Si le revêtement des carreaux est mince ou présente des exigences élevées en matière de finition de surface, des pinces avec des coussinets en EPDM doivent être utilisées pour éviter tout contact direct métal sur métal susceptible de rayer le revêtement.
▶Vérification de la charge
La capacité de charge des fixations dépend de plusieurs facteurs, tels que la résistance des tuiles, l'espacement et la précontrainte des boulons. Elle doit être vérifiée par un ingénieur en structure en fonction des pressions locales du vent et de la neige, ainsi que de la disposition des composants.
▶séquence d'installation
Il est recommandé d'installer et de verrouiller d'abord le dispositif de fixation, puis d'installer le rail de guidage, et enfin de régler l'alignement dans son ensemble afin d'éviter le desserrage du dispositif en cas de procédure inverse.
Résumé
Les fixations trapézoïdales sont des éléments de fixation indispensables pour les systèmes de support photovoltaïques (PV) sur toitures en tôle ondulée. Grâce à leur conception sans perforation, elles préservent l'intégrité de la toiture tout en garantissant une installation fiable. Ce produit se caractérise par une structure simple, des matériaux résistants aux intempéries et une large compatibilité. Associées à une sélection appropriée et à une fabrication standardisée, elles permettent une fixation stable et durable des systèmes PV sur diverses toitures en tôle ondulée trapézoïdale.

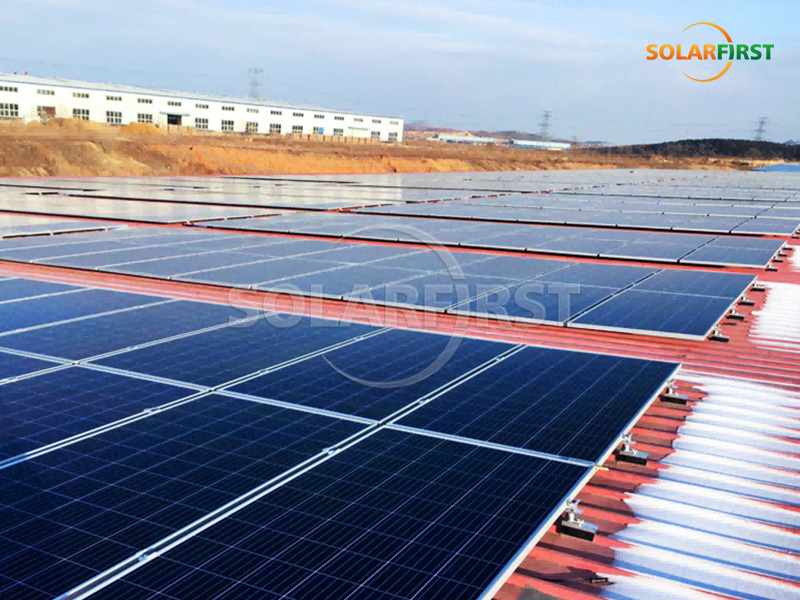

Référence du projet Solar First
