Les fixations angulaires pour toiture sont des connecteurs métalliques non perforés, spécialement conçus pour les centrales photovoltaïques à toiture en tôle ondulée à joints angulaires. Elles se fixent aux nervures (joints angulaires) de la toiture par un système de serrage, offrant ainsi une base porteuse pour l'installation de rails photovoltaïques ou la fixation directe de modules photovoltaïques. Contrairement aux installations par perçage traditionnelles, ce produit élimine tout risque de fuite lié au perçage et à l'endommagement de la membrane d'étanchéité de la toiture. Il constitue un élément essentiel pour une installation non destructive, efficace et sûre dans les projets photovoltaïques distribués industriels et commerciaux.
Couleur :
Natural silver/ black（Colored according to customer requirements）Certification :
ISO，SGS，CEMatériel :
Anodized Aluminum 6005 T5, Stainless Steel 304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports

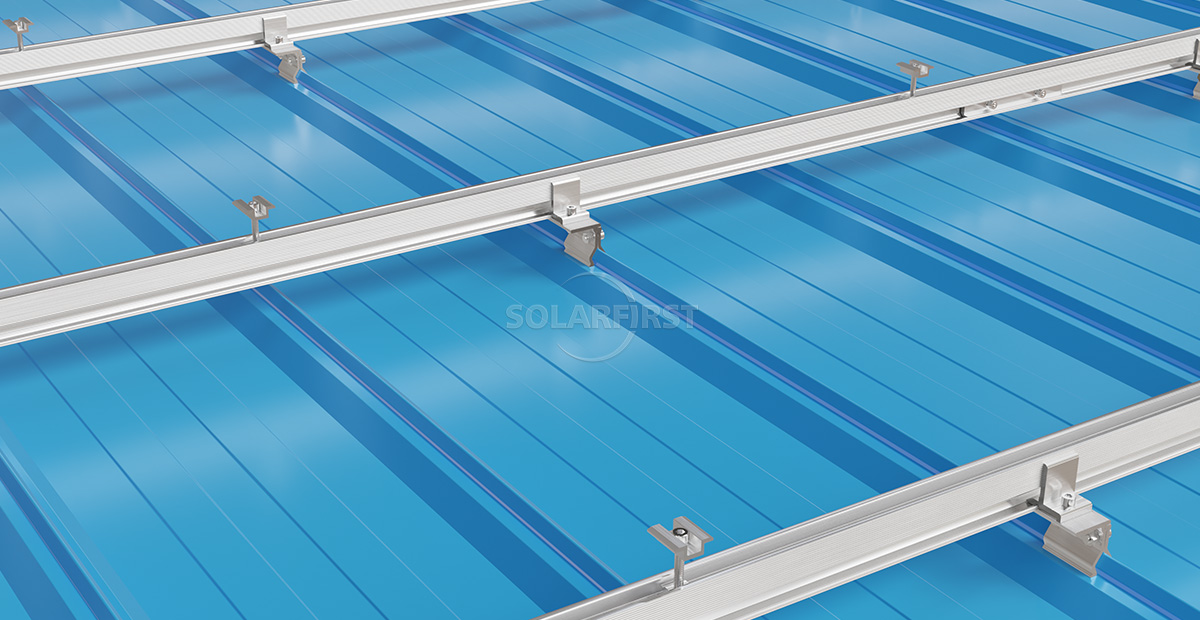

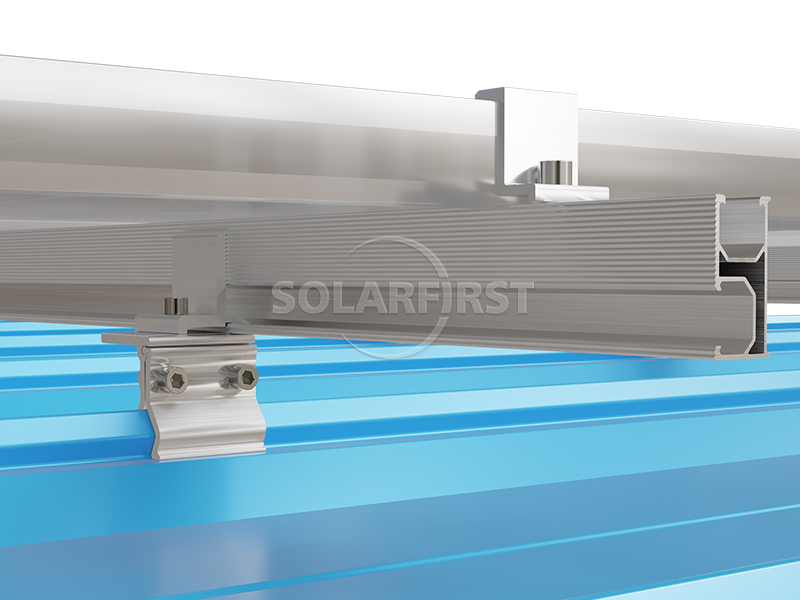

Description du produit

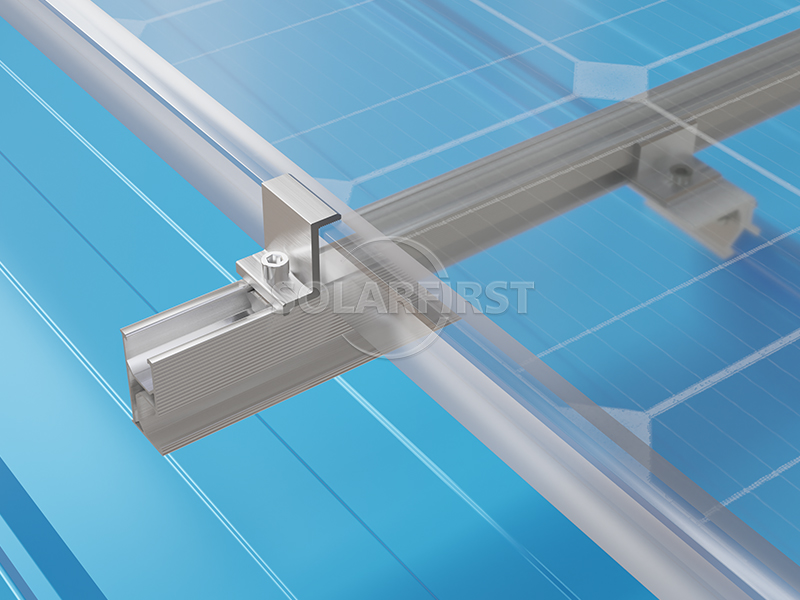

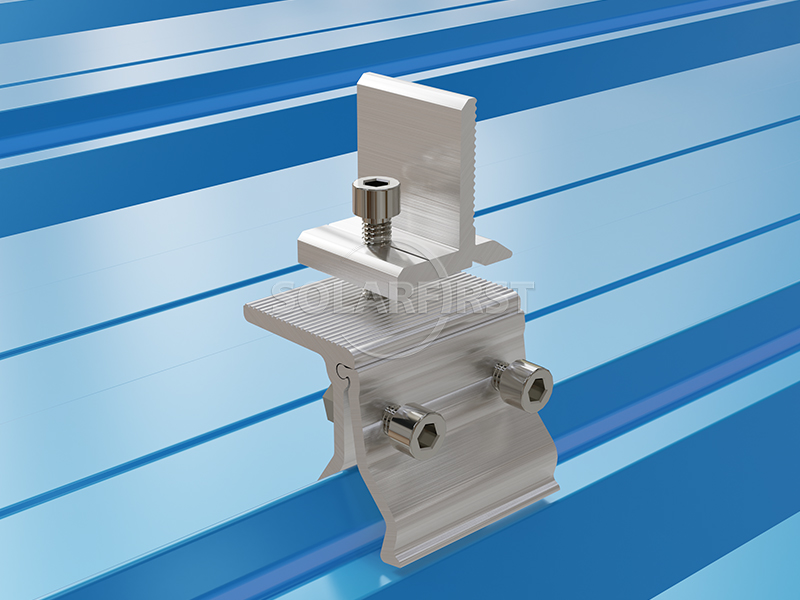

Les fixations angulaires pour toitures sont des supports photovoltaïques (PV) spécialement conçus pour les toitures à placage à verrouillage angulaire. Elles se fixent sur les nervures (angles de verrouillage) de la toiture, offrant un point d'appui fiable pour l'installation ultérieure de rails PV ou le montage direct de modules PV.
Contrairement aux méthodes de pose traditionnelles par perçage, les fixations à angle de verrouillage ne pénètrent pas dans le panneau de placage, évitant ainsi les risques de fuite liés au perçage et à l'endommagement de la couche d'étanchéité de la toiture. Elles préservent également le revêtement du placage et la solidité de la structure. Ce produit convient à la plupart des toitures en placage à angle de verrouillage courantes et constitue un élément essentiel pour une installation non destructive, une mise en service rapide et une fiabilité à long terme dans les projets photovoltaïques distribués commerciaux et industriels.

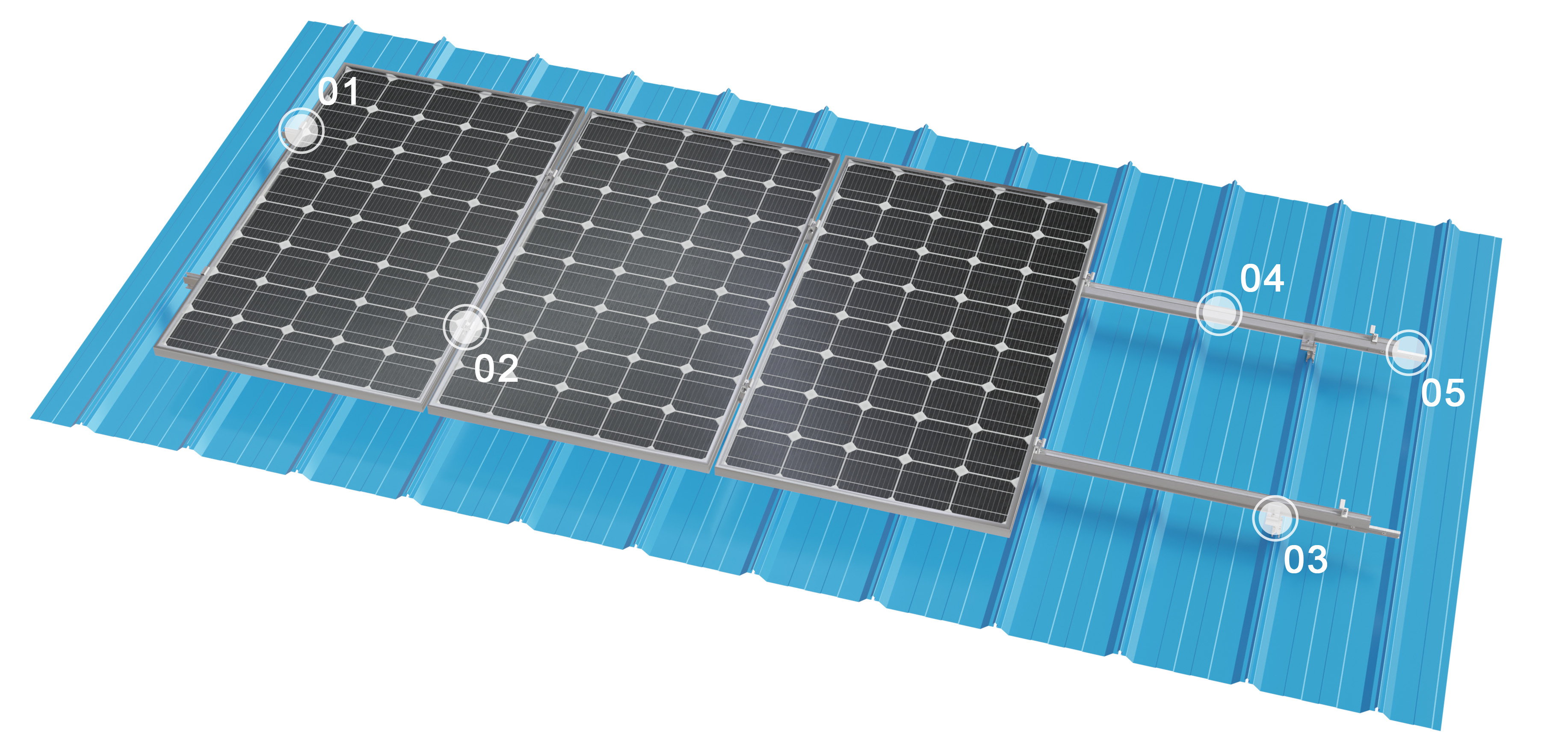

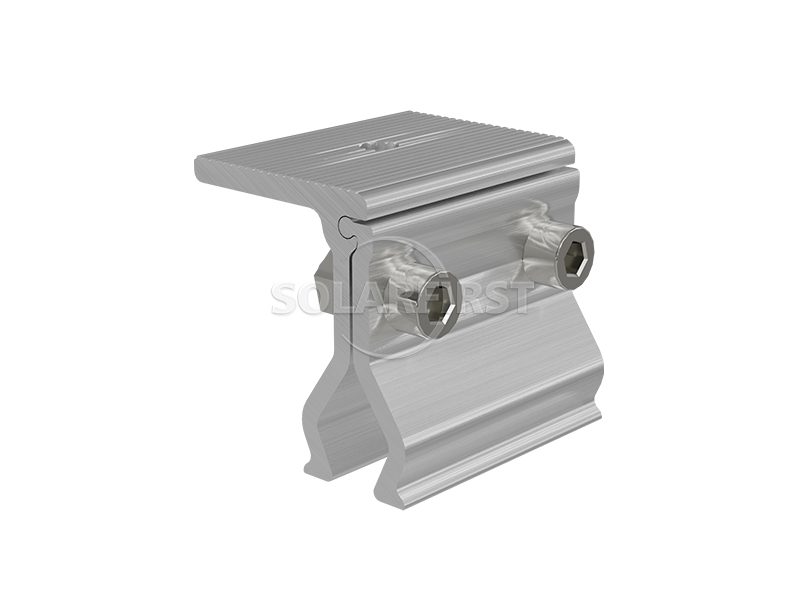

Composants du produit
Avantage
▶ Ninstallation non destructive, réduisant considérablement le risque de fuites
Le système de fixation entièrement mécanique élimine le besoin de percer la toiture, évitant ainsi la cause la plus fréquente de fuites : l’endommagement de la couche d’étanchéité de la toiture en tôle ondulée. Toutefois, il est important de noter que des fuites peuvent toujours se produire au niveau des chevauchements des tuiles d’origine, des zones vieillissantes et des zones rouillées, ce qui nécessite une inspection approfondie.
▶ Haute résistance et légèreté, faible charge sur le toit
Le corps principal est fabriqué en alliage d'aluminium haute résistance et ne pèse qu'un tiers du poids de l'acier, réduisant ainsi la charge supportée par les bâtiments industriels anciens. Sa résistance à la traction en un point dépasse 1 500 N, assurant une excellente résistance au vent.
▶ Forte résistance aux intempéries, durée de vie équivalente
L'alliage d'aluminium subit un traitement d'anodisation (AA10μm+), associé à des fixations en acier inoxydable 304, ce qui lui confère une résistance aux embruns salins, aux pluies acides et autres conditions environnementales difficiles. Sa durée de vie nominale est supérieure ou égale à 25 ans, soit sensiblement la même que celle des modules photovoltaïques.
▶ Installation rapide, gain de main-d'œuvre
Le serrage s'effectue à l'aide d'une simple clé à douille, ce qui élimine le besoin de soudure ou d'outils complexes. Comparée aux méthodes de perçage, l'efficacité de l'installation est accrue de plus de 50 %, ce qui réduit considérablement les coûts de construction.
▶ Très polyvalent et compatible avec les types de carreaux courants
Elle fournit des pinces spéciales pour la plupart des types de carreaux à joint d'angle courants sur le marché, assurant un ajustement précis et minimisant les dommages aux nervures du carreau en acier coloré.
Paramètres
| Installation | Toiture métallique |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | Parallèle à la surface du toit |
| normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Matériel | Aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
Scénarios applicables
▪ Centrales photovoltaïques sur toitures d'installations industrielles, nouvelles ou existantes, constituées de tôles d'acier ondulées
▪ Parcs logistiques, entrepôts, abris de voiture, etc., avec toitures en tôle d'acier profilée à joints angulaires
▪ Projets photovoltaïques distribués à vocation commerciale et industrielle (particulièrement adaptés aux usines agroalimentaires, électroniques et pharmaceutiques présentant des exigences élevées en matière d'étanchéité)
▪ Projets de revitalisation rurale, de lutte contre la pauvreté grâce à l'énergie photovoltaïque et autres projets de rénovation de toitures en tôle ondulée
▪ Toute installation photovoltaïque sur toiture en acier léger où la perforation ou l'endommagement de la toiture n'est ni autorisé ni approprié
Remarques importantes :
▶ Il est crucial de confirmer le type de carreau.
Avant l'achat, mesurez avec précision la hauteur des nervures, leur espacement et les dimensions des ouvertures de la tôle de toiture en acier coloré afin de vérifier sa compatibilité avec les fixations. Il est recommandé de fournir au fabricant un schéma en coupe du type de tuile pour vérification.
▶ L'espacement des fixations doit être basé sur des calculs structurels.
L’espacement latéral et longitudinal des fixations doit être calculé et déterminé par un ingénieur en structure en fonction des charges de vent et de neige locales, ainsi que du poids des panneaux photovoltaïques. Il ne doit pas être modifié arbitrairement.
▶ Les joints sont essentiels
Des joints en EPDM ou en nylon doivent être utilisés sur les surfaces de contact entre les pinces et la tôle d'acier colorée afin d'éviter le frottement direct métal sur métal qui pourrait endommager le revêtement et augmenter le frottement.
▶ Contrôle du couple
L'utilisation d'une clé dynamométrique est indispensable lors de l'installation. Serrez les boulons conformément aux préconisations du fabricant (généralement 15 à 20 N·m pour les boulons M8). Un serrage excessif risque d'écraser les ondulations, tandis qu'un serrage insuffisant entraînera une résistance au vent insuffisante.
▶ Inspections régulières
Il est recommandé de procéder à des contrôles aléatoires du serrage des boulons de fixation tous les deux ans, notamment après une exposition à des conditions de vent extrêmes.
▶ Évaluation globale de l'étanchéité de la toiture
Les fixations angulaires pour toiture permettent de limiter les risques de fuite au point d'installation, mais ne peuvent pas résoudre les problèmes d'infiltration au niveau des joints, chevauchements, arêtes et gouttières existants d'une toiture en tôle ondulée. Pour les toitures anciennes, il est recommandé de procéder à des réparations d'étanchéité avant l'installation de panneaux solaires.
Résumé
Les fixations angulaires pour toitures constituent une solution éprouvée et largement utilisée pour la pose non destructive de systèmes de toitures photovoltaïques en tôle d'acier ondulée. Grâce à une méthode de fixation sans perçage, elles éliminent efficacement le principal risque de fuite lié à l'endommagement de la couche d'étanchéité de la toiture par perçage. Elles offrent également des avantages tels qu'une grande robustesse, une légèreté optimale, une résistance à la corrosion et une installation rapide. Choisir des produits de fabricants reconnus, adaptés au type de tuiles, et respecter scrupuleusement les spécifications d'installation garantit le fonctionnement sûr de la centrale photovoltaïque pendant plus de 20 ans.

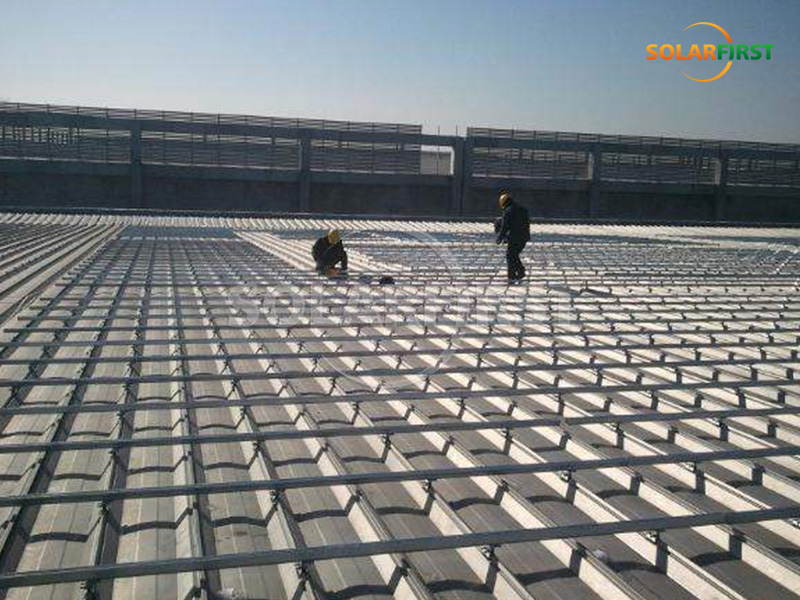

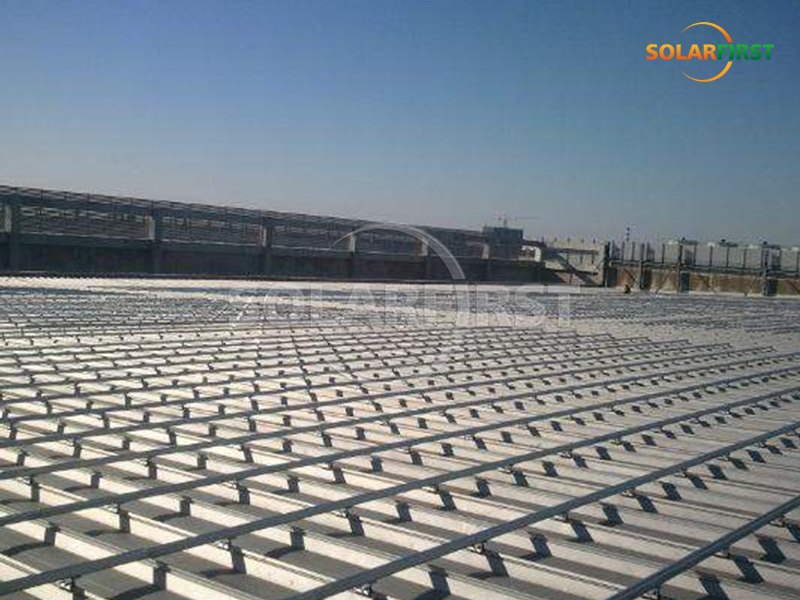

Référence du projet Solar First
Points de connaissances connexes
En termes simples, une bride pour joint debout est un « connecteur de base pour panneau photovoltaïque » conçu spécifiquement pour les toitures en tôle ondulée non percée. Elle se fixe au joint debout de la toiture par serrage, permettant ainsi une installation sécurisée des modules photovoltaïques sans perçage.
En savoir plus
Ce produit est un accessoire de fixation photovoltaïque (PV) spécialement conçu pour les toitures métalliques ondulées à joints debout Klip-Lok. Son système de fixation sans perçage élimine tout besoin de percer la toiture. Les fixations s'enclenchent sur le bord Klip-Lok du faîtage grâce à leur propre force de verrouillage mécanique, assurant ainsi une connexion fiable pour les rails ou modules PV. Cette conception évite d'endommager les panneaux de toiture par perçage, réduisant ainsi les risques d'infiltration et convient particulièrement aux toitures commerciales et industrielles exigeant une étanchéité optimale.
En savoir plus
L'équerre en L (souvent appelée pied en L ou support en forme de L) d'un système de support photovoltaïque pour toiture en acier prélaqué est un connecteur métallique simple mais indispensable. Elle assure la fixation fiable des rails de guidage supportant les modules photovoltaïques à la toiture en acier prélaqué. De forme angulaire (en L), légère, elle sert principalement d'élément d'ancrage reliant les parties supérieure et inférieure de la structure.
En savoir plus
Le rail en U pour le montage de panneaux photovoltaïques sur toitures en tôle ondulée est un système d'installation spécialement conçu pour ce type de toiture. Largement utilisé pour sa haute efficacité et sa fiabilité, il est appelé « rail en U » car sa section transversale rappelle la lettre « U », une conception qui assure un équilibre optimal entre robustesse et facilité d'installation.
En savoir plus
Le support photovoltaïque réglable à l'avant et à l'arrière pour toitures en tôle ondulée est un système de support de panneaux solaires spécialement conçu pour ce type de toiture. Son nom provient de la conception unique de sa structure de support : en ajustant la différence de hauteur entre les supports avant et arrière, l'angle d'inclinaison des panneaux photovoltaïques peut être modifié afin de s'adapter aux différentes conditions d'ensoleillement, aux pentes de toiture et aux exigences de charge.
En savoir plus
La pince ondulée est spécialement conçue pour les tuiles de toiture en acier ondulé. Sa surface inférieure incurvée épouse les faîtières des tuiles et, grâce à des vis autotaraudeuses, elle se fixe aux pannes, assurant ainsi une installation stable du support photovoltaïque. Fabriquée en alliage d'aluminium, elle est résistante aux intempéries, durable et facile à installer.
En savoir plus
