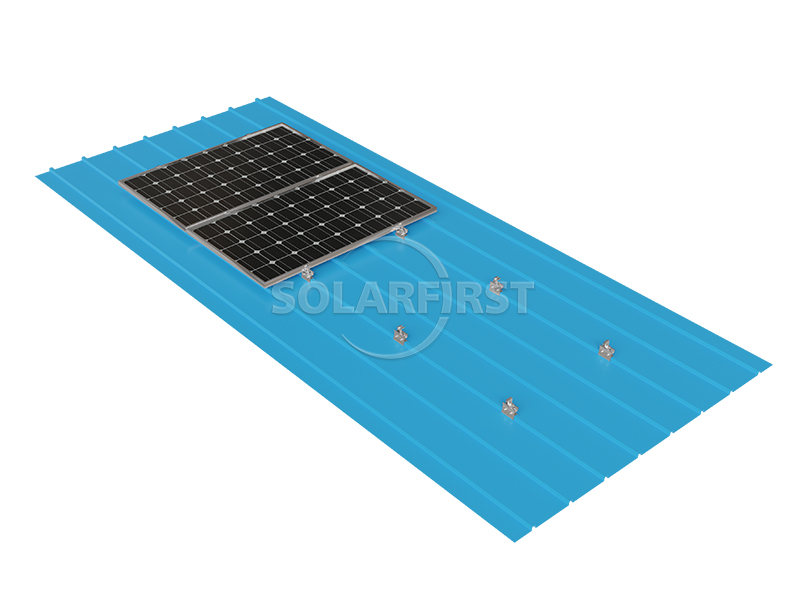

Le système Mini Rail avec fixations est un système d'installation photovoltaïque (PV) sans perçage, spécialement conçu pour les toitures métalliques. Son principal atout réside dans le remplacement des rails longs et continus traditionnels par de courts rails en alliage d'aluminium (Mini Rails), fixés aux crêtes de la toiture en tôle ondulée à l'aide de fixations spécifiques, évitant ainsi tout perçage. Cette conception élimine les risques de fuites liés au perçage, tout en offrant une plateforme de support légère et stable pour les modules PV.
Couleur :
Natural silver/ black（Colored according to customer requirements）Certification :
ISO，SGS，CEMatériel :
Anodized Aluminum 6005 T5, Stainless Steel 304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit

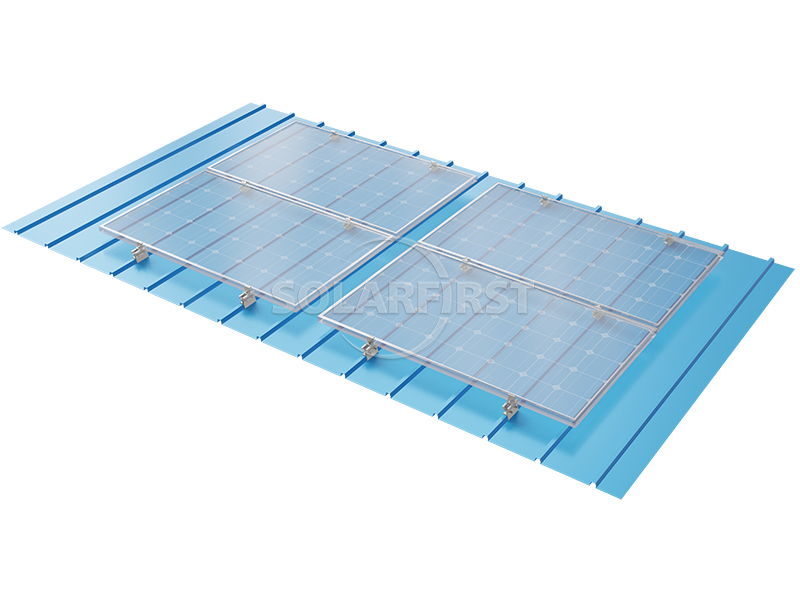

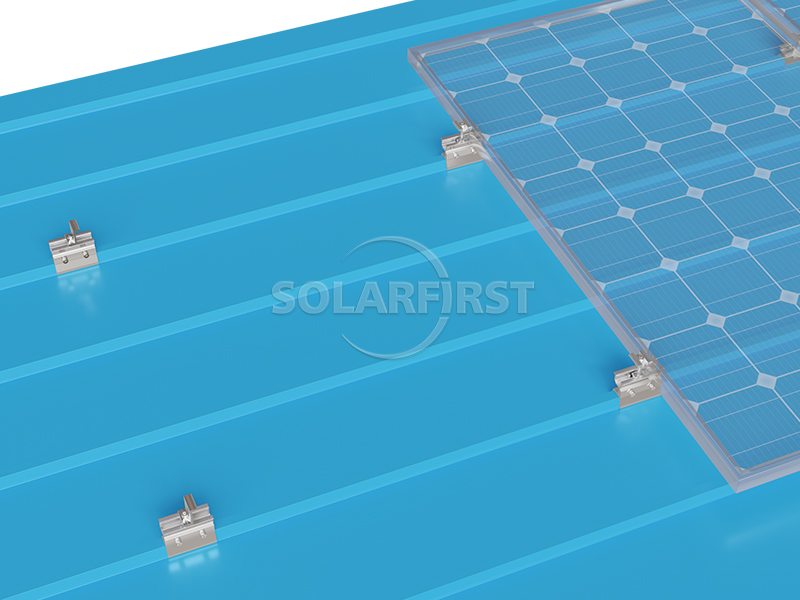

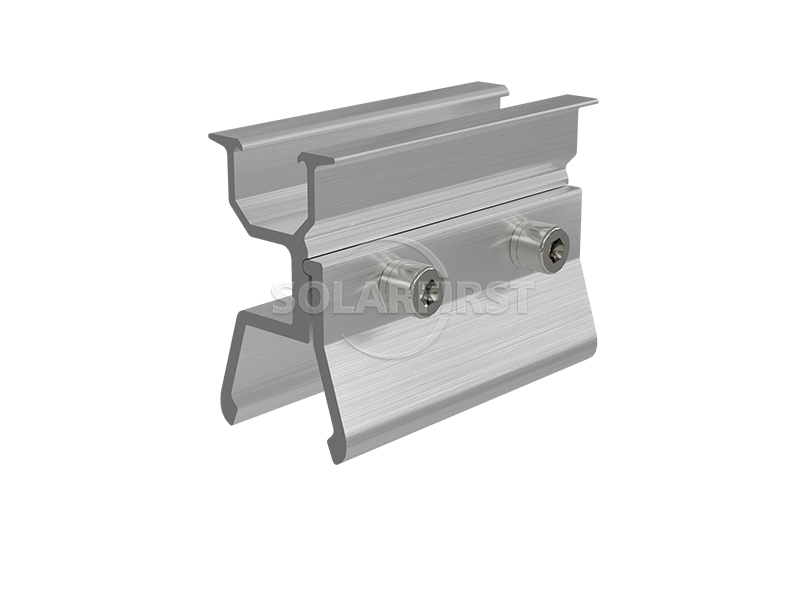

Le système Mini Rail Clamps est un système d'installation photovoltaïque (PV) sans perçage, spécialement conçu pour les toitures métalliques. Il utilise des rails courts en alliage d'aluminium (Mini Rails) au lieu des rails longs et continus traditionnels. Ces rails sont fixés aux crêtes de la toiture en tôle ondulée à l'aide de pinces spéciales, ce qui évite tout perçage. Cette conception prévient les problèmes de fuites et de corrosion liés au perçage, tout en offrant un support léger et stable pour les modules solaires. Grâce à sa structure simple et à ses composants modulaires, le système s'adapte à diverses toitures métalliques standard.

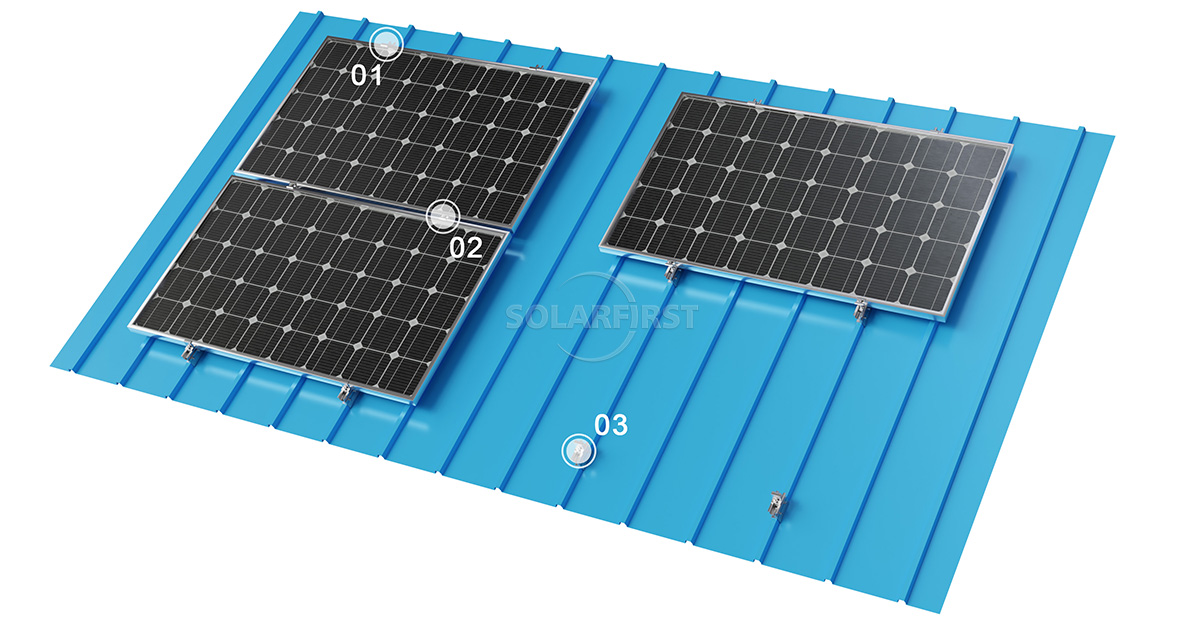

Composants du produit
Avantage
▪ Risque de fuite réduit

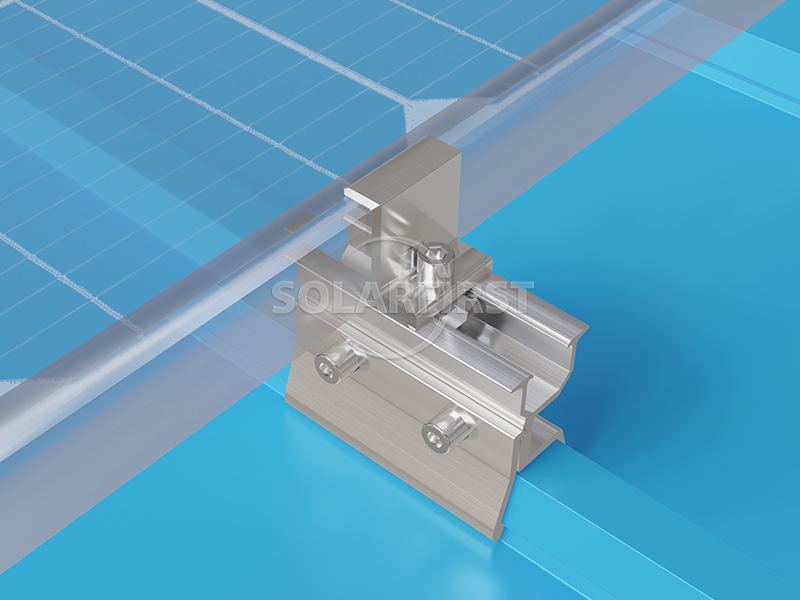

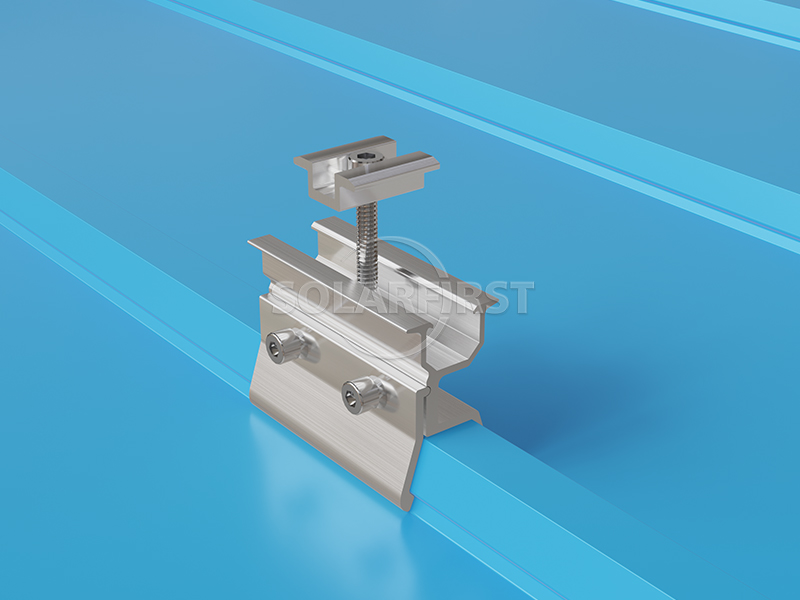

Ce système utilise des pinces pour une fixation sécurisée, éliminant ainsi le besoin de percer la toiture en tôle ondulée. Cela prévient les risques de fuites et de corrosion liés au perçage, préservant l'intégrité de la toiture et de sa couche d'étanchéité.
▪ Économies sur les coûts des matériaux
La conception du rail de guidage court permet de réduire la consommation d'aluminium par rapport aux solutions traditionnelles à rail long, ce qui rend la logistique plus économique.
▪ Haute efficacité d'installation
Les composants modulaires éliminent le besoin de découpe sur site. Les pinces et les rails de guidage simplifient l'installation, réduisant ainsi le temps de construction sur site.
▪ Compatible avec les charges sur le toit
La conception légère du système réduit la charge sur les toitures existantes, le rendant particulièrement adapté aux bâtiments dont la capacité portante est limitée.
▪ Mise en page flexible
Permet une installation horizontale ou verticale des modules photovoltaïques, adaptable à différentes configurations de toitures métalliques standard.
Paramètres
| Installation | Toiture métallique |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | Parallèle à la surface du toit |
| normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Matériel | Aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
Scénarios applicables
▪ Bâtiments industriels et commerciaux : Toitures métalliques standard de grande surface pour usines, entrepôts, centres logistiques, etc.
▪ Rénovation du bâtiment existant : Convient pour l'ajout de panneaux photovoltaïques sans endommager la couche d'étanchéité d'origine.
▪ Installations agricoles : Toitures légères en acier pour serres agricoles, élevages, etc.
▪ Nouveaux projets de construction : Installation simultanée de systèmes de support photovoltaïques dans les nouveaux bâtiments d'usine.
Remarques importantes :
▶ Correspondance des carreaux
Avant l'installation, vérifiez le type précis de tôle d'acier ondulée (par exemple, à joint angulaire, à joint debout, ondulée trapézoïdale, etc.) et sélectionnez les spécifications de serrage correspondantes.
▶ Spécifications d'installation

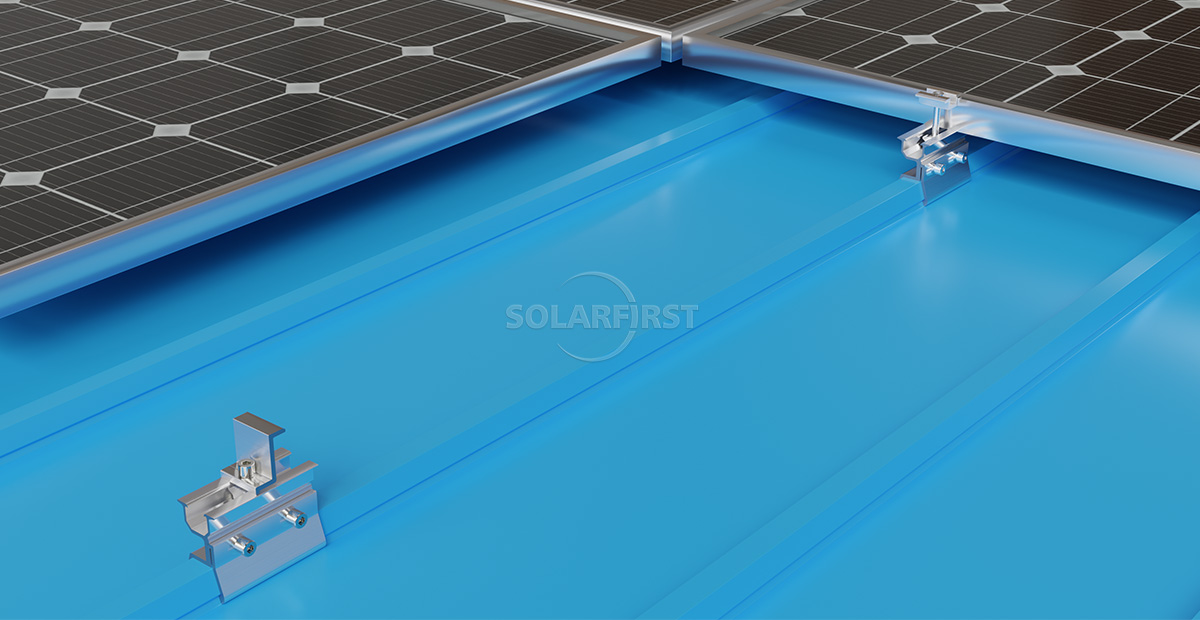

Lors de la construction, veillez à ce que les pinces soient correctement engagées au niveau des crêtes des ondulations, et le couple de serrage des boulons doit respecter les exigences de conception pour garantir un serrage fiable.
▶ Vérification de la charge
Bien que le système soit relativement léger, il est tout de même recommandé qu'un professionnel évalue l'état actuel de la toiture ainsi que les charges dues au vent et à la neige.
▶ Sécurité sur les chantiers
Des précautions de sécurité appropriées doivent être prises lors de travaux en hauteur.
Résumé
Le système Mini Rail pour supports photovoltaïques sur toitures en tôle ondulée utilise une méthode d'installation sans perçage grâce à des pinces et un rail de guidage court. Il offre ainsi un excellent compromis entre la réduction des risques liés au perçage de la toiture, la maîtrise des coûts des matériaux et l'amélioration de l'efficacité de l'installation. Adapté aux projets photovoltaïques commerciaux, industriels et agricoles sur toitures métalliques standard, il est particulièrement adapté aux applications exigeant une étanchéité optimale.

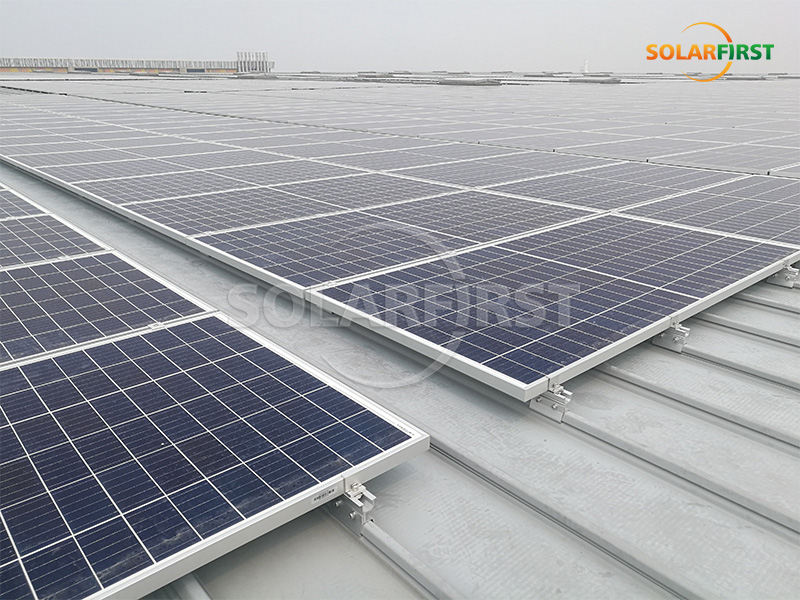

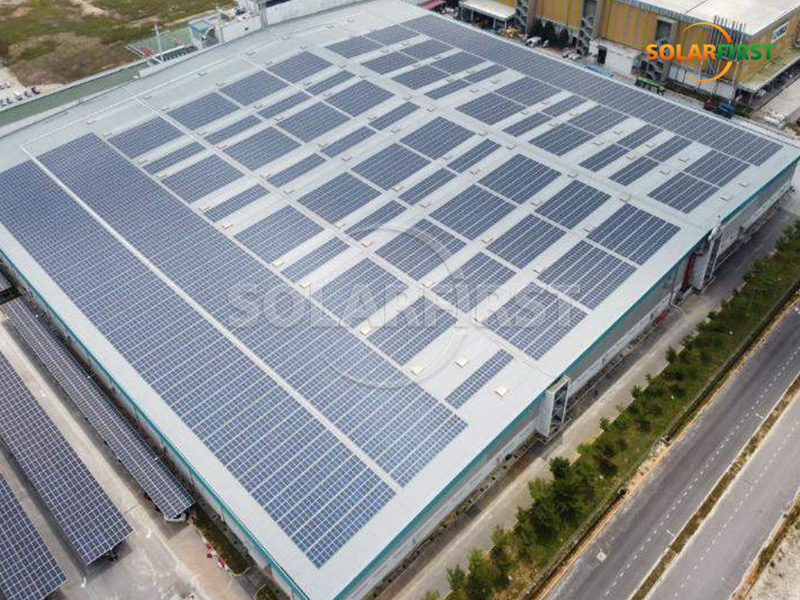

Référence du projet Solar First
