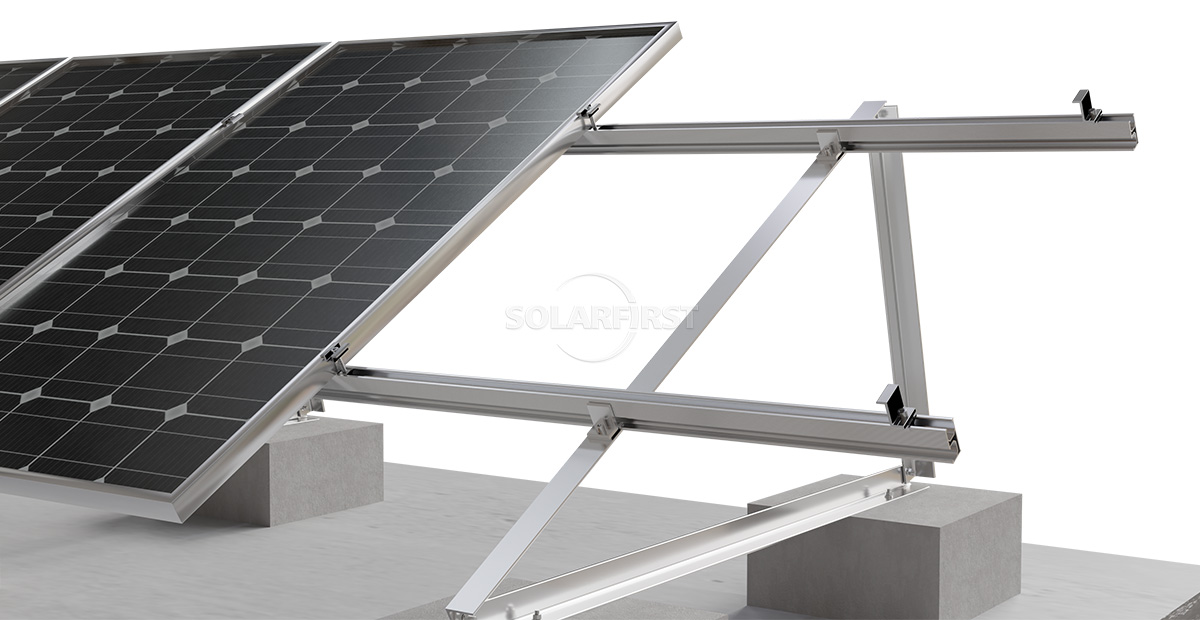

Le support photovoltaïque pour toiture plate avec lestage unidirectionnel (alliage d'aluminium) est un système de support photovoltaïque non perforant conçu pour les toitures plates. Il utilise des profilés en alliage d'aluminium comme structure principale et fixe le support et les modules photovoltaïques à la toiture grâce à des blocs de lestage en ciment ou des contrepoids en béton, sans percer la toiture ni endommager la structure existante.
Couleur :
Natural silver/ black（Colored according to customer requirements）Certification :
ISO，SGS，CEMatériel :
Anodized Aluminum 6005 T5, Stainless Steel 304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit

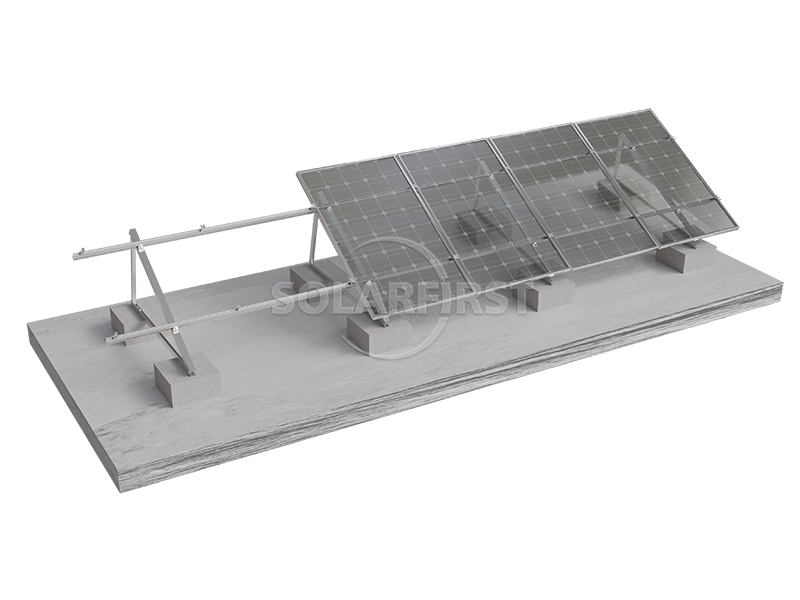

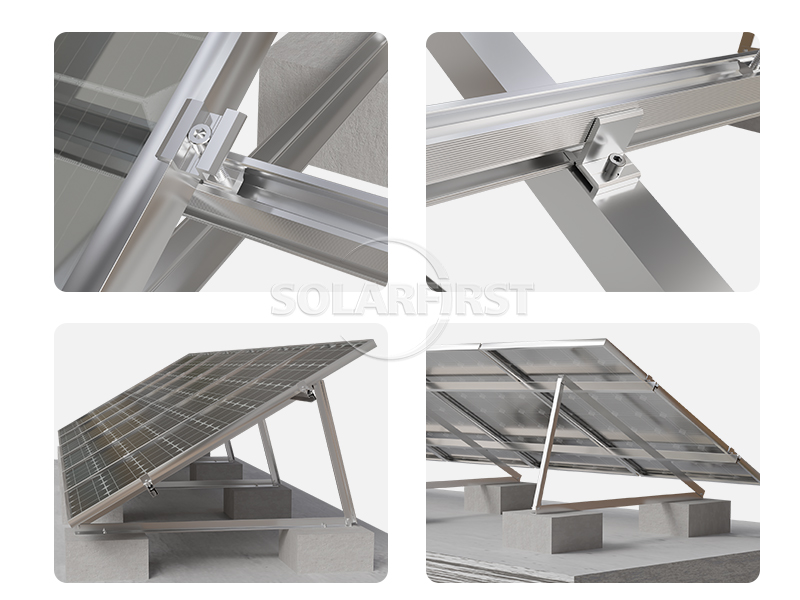

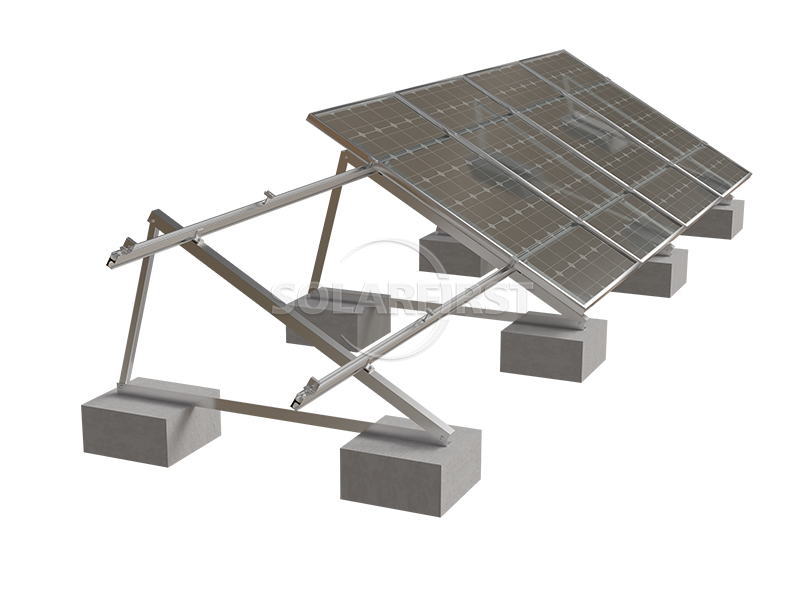

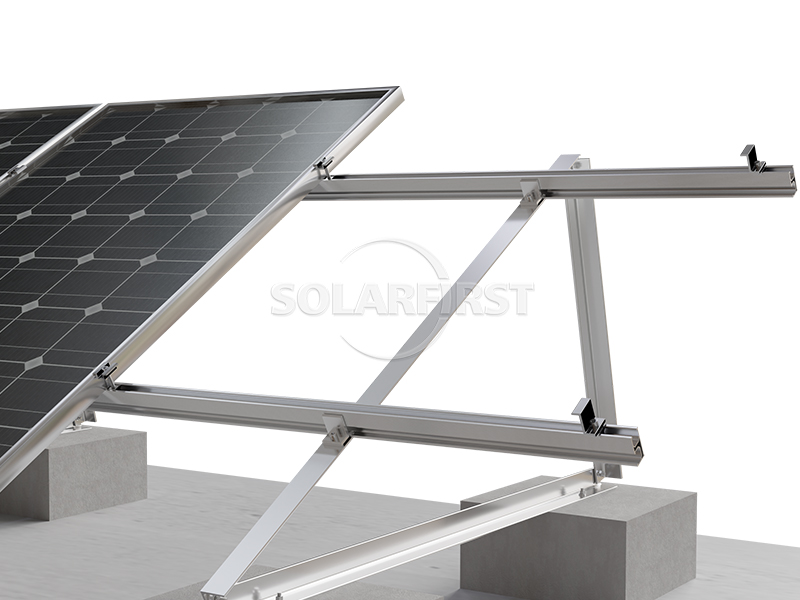

Le support de montage photovoltaïque pour toiture plate avec lestage unidirectionnel (alliage d'aluminium) est un système de support non perforant conçu pour les toitures plates. Ce système utilise un alliage d'aluminium comme matériau principal et des blocs de lestage (par exemple, des blocs de béton ou des contrepoids) pour fixer le support et les modules photovoltaïques à la toiture, évitant ainsi de percer ou d'endommager la charpente existante.
La conception « à ballast unidirectionnel » signifie que le système possède une orientation et un angle d'inclinaison fixes, ce qui le rend adapté aux centrales électriques à toit plat présentant des exigences spécifiques en matière d'orientation solaire. Comparé aux systèmes de ballast réglables ou multidirectionnels, le système à ballast unidirectionnel possède une structure plus simple et comporte moins de composants, contribuant ainsi à réduire les coûts des matériaux et la complexité de l'installation.

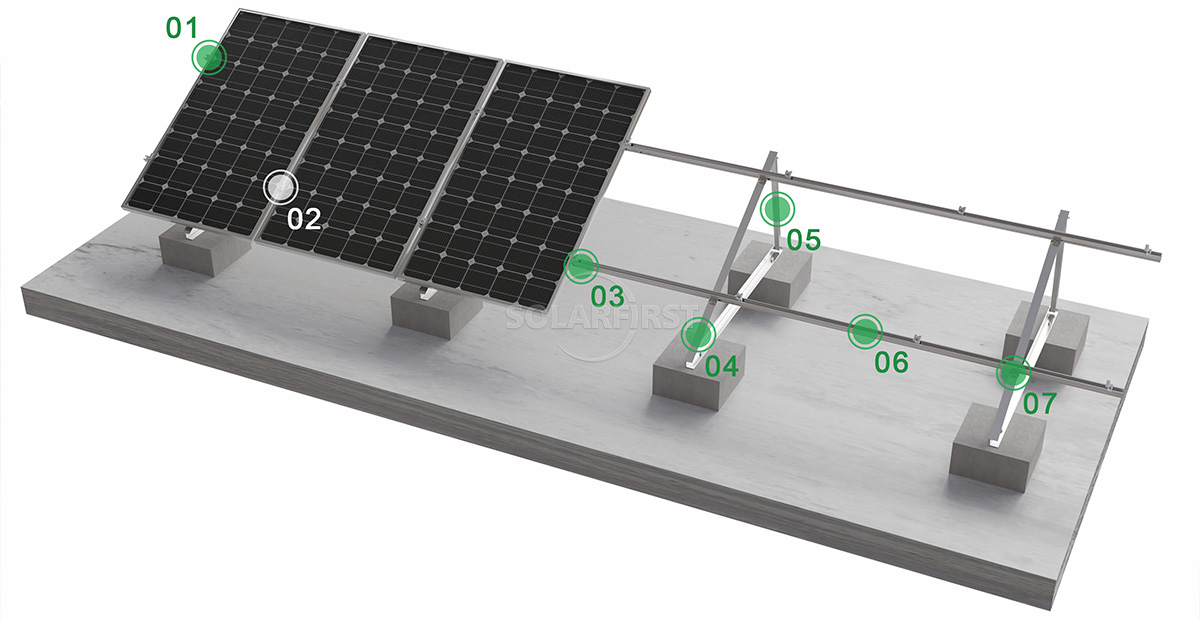

Composants du produit
Avantage
▶ L'installation sans pénétration protège la structure du toit :
Le système utilise une méthode de fixation par contrepoids de ballast, éliminant ainsi le besoin de percer ou de souder sur le toit, contribuant à maintenir l'état d'origine de celui-ci et à réduire l'impact des travaux d'installation.
▶ Sa conception légère réduit la charge sur le toit :
La structure porteuse principale est réalisée en alliage d'aluminium haute résistance, ce qui permet d'alléger l'ensemble. Ceci contribue à maîtriser l'augmentation de la charge constante sur la toiture tout en garantissant sa stabilité.
▶ Structure modulaire pour une efficacité d'installation élevée :
Les composants du système sont standardisés et fabriqués en usine, la plupart des pièces étant préassemblées avant la livraison. L'installation sur site ne nécessite qu'un minimum de serrage, ce qui contribue à réduire les délais de construction.
▶ Résistance à la corrosion dans des environnements variés :
Les matériaux en alliage d'aluminium (tels que le 6005-T5) associés à un traitement de surface anodisé offrent une bonne résistance à la corrosion dans les environnements humides et salés, ce qui les rend adaptés aux environnements pluvieux et humides tels que les zones côtières.
▶ Agencement flexible s'adaptant à différentes formes de toiture :
La conception modulaire permet une configuration flexible du système en fonction de la forme du toit, de la taille des composants et des exigences de capacité installée, s'adaptant ainsi aux géométries de toit complexes.
▶ La conception coupe-vent améliore la stabilité du système :
Grâce à une conception structurelle raisonnable et à des déflecteurs de vent optionnels, le système peut résister dans une certaine mesure à l'impact des charges de vent, améliorant ainsi la stabilité globale du champ photovoltaïque.
Paramètres
| Installation | Toiture en béton/sol |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | 0-60” |
| normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Matériel | Aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
Scénarios applicables
▪ Toits des parcs industriels et des usines : Adapté à une installation sur les toitures plates en béton des usines et les toitures en ciment à structure métallique des bâtiments industriels et commerciaux, ce système permet, grâce à l'utilisation de l'espace inutilisé sur les toits, de construire des centrales photovoltaïques distribuées et ainsi de réduire les coûts d'électricité des entreprises.
▪ Toits de bâtiments commerciaux : Adapté aux toits plats des centres commerciaux, des immeubles de bureaux, des entrepôts et centres logistiques, etc., permettant l'installation de panneaux photovoltaïques sans modifications destructives du toit.
▪ Toits plats résidentiels : Adaptée aux toits plats des villas, des maisons individuelles et autres bâtiments résidentiels, elle répond aux besoins en électricité verte des ménages.
▪ Toits impropres au forage : Pour certains bâtiments où le forage est impossible en raison des exigences d'étanchéité du toit ou des limitations structurelles, l'installation lestée offre une alternative.
▪ Zones côtières et venteuses : Les options équipées de brise-vent répondent aux exigences de résistance au vent des zones côtières, tandis que la résistance à la corrosion par les embruns salés des matériaux en alliage d'aluminium contribue à prolonger la durée de vie du système.
▪ Scénarios où le contrôle de la charge du toit est requis : Lorsque la capacité portante d'un toit est limitée, les supports légers en alliage d'aluminium exercent une pression moindre sur le toit que les supports en acier et peuvent être utilisés comme solution de réduction de poids.
Remarques importantes :
▶ Évaluation de la capacité de charge du toit :
Avant l'installation, il est recommandé d'évaluer la capacité portante de la toiture existante afin de vérifier qu'elle peut supporter le poids total du système photovoltaïque et de son lest. Les nouvelles charges doivent rester dans les limites admissibles du dimensionnement structurel ; si nécessaire, un organisme spécialisé peut être mandaté pour réaliser les essais et l'évaluation.
▶ Calcul des charges dues au vent et à la neige :
Le poids du lest du système doit être calculé en fonction des conditions météorologiques (vitesse maximale du vent, pression de neige de base) du site du projet afin de garantir sa stabilité quelles que soient les conditions environnementales. Les exigences relatives au poids du lest peuvent varier considérablement d'une région à l'autre.
▶ Conception de l'angle d'installation :
L'angle d'inclinaison lors de l'installation doit être déterminé avec précision en fonction de la latitude, de l'ensoleillement et de l'ombrage du site afin d'optimiser le rendement énergétique des modules photovoltaïques. Lorsque l'angle d'inclinaison est inférieur à 10°, il est recommandé de prévoir un passage pour la maintenance et le nettoyage manuel.
▶ Considérations relatives au drainage du toit :
Lors de l'installation du support photovoltaïque, il est essentiel de veiller à ce que le système d'évacuation des eaux pluviales d'origine reste dégagé afin d'éviter que les éléments du support ou les blocs de lestage n'obstruent les orifices d'évacuation ou n'entravent le drainage sous les avant-toits. Un système d'évacuation par zones ou intermittent peut être mis en place pour répondre aux exigences de drainage.
▶ Gestion de la sécurité pendant la construction :
Des précautions de sécurité doivent être prises lors de travaux sur toiture. Les modules photovoltaïques doivent être protégés des chocs et des dommages pendant leur stockage, leur manutention et leur levage. Après l'installation, il est recommandé de placer les panneaux de signalisation de sécurité nécessaires le long des bords de toiture et dans les zones fréquentées par le personnel.
▶ Maintenance et inspection :
Il est recommandé de vérifier régulièrement le serrage des fixations sur la structure de support, la corrosion ou les dommages sur les composants en alliage d'aluminium, et de déneiger rapidement la surface des modules photovoltaïques dans les zones enneigées afin d'assurer le bon fonctionnement du système.
▶ Conception et sélection professionnelles :
TLe choix de la structure de support, la conception structurelle et la configuration du ballast doivent être calculés par une organisation professionnelle ou des techniciens expérimentés afin d'éviter de se fier uniquement à l'expérience.
Résumé
Les supports photovoltaïques pour toitures plates, à lestage unidirectionnel (alliage d'aluminium), constituent une solution de support non perforante conçue pour les centrales photovoltaïques à toiture plate. Ce système utilise des profilés en alliage d'aluminium extrudé comme principaux éléments structurels, la fixation étant assurée par des contrepoids. Il se caractérise par sa légèreté, sa résistance à la corrosion et sa modularité d'installation. La conception à fixation unidirectionnelle simplifie la structure du système, réduisant ainsi le nombre de composants et contribuant à diminuer les coûts des matériaux et la complexité de l'installation.
Ce produit convient aux toitures d'installations industrielles et commerciales, aux bâtiments commerciaux et aux toitures plates résidentielles, et est particulièrement adapté aux conditions où le perçage est impossible ou lorsqu'un contrôle de la charge est nécessaire. Bien que les supports de lestage ne soient pas aussi résistants au vent que les solutions d'ancrage traversantes, leur conception optimisée grâce à un contrepoids adapté et à des déflecteurs de vent optionnels leur confère une stabilité relativement fiable dans diverses conditions environnementales.
