Conçu spécifiquement pour les toitures plates, ce système utilise un alliage d'aluminium haute résistance et une structure de stabilisation triangulaire. Préassemblé en usine, il est lesté de béton, préserve l'intégrité de la toiture et est compatible avec divers modules photovoltaïques, ce qui en fait une base fiable pour les centrales photovoltaïques sur toiture plate.
Couleur :
Natural silver/ black（Colored according to customer requirements）Certification :
ISO，SGS，CEMatériel :
Anodized Aluminum 6005 T5, Stainless Steel 304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit

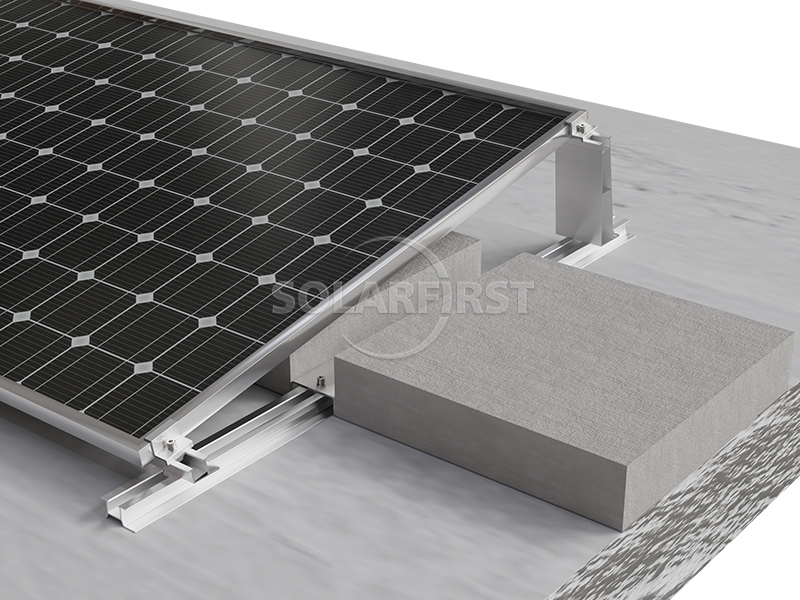

Le support de montage photovoltaïque pour toiture plate avec lestage unidirectionnel (alliage d'aluminium) est un système de support non perforant conçu pour les toitures plates. Ce système utilise un alliage d'aluminium comme matériau principal et des blocs de lestage (par exemple, des blocs de béton ou des contrepoids) pour fixer le support et les modules photovoltaïques à la toiture, évitant ainsi de percer ou d'endommager la charpente existante.
La conception « à ballast unidirectionnel » signifie que le système possède une orientation et un angle d'inclinaison fixes, ce qui le rend adapté aux centrales électriques à toit plat présentant des exigences spécifiques en matière d'orientation solaire. Comparé aux systèmes de ballast réglables ou multidirectionnels, le système à ballast unidirectionnel possède une structure plus simple et comporte moins de composants, contribuant ainsi à réduire les coûts des matériaux et la complexité de l'installation.

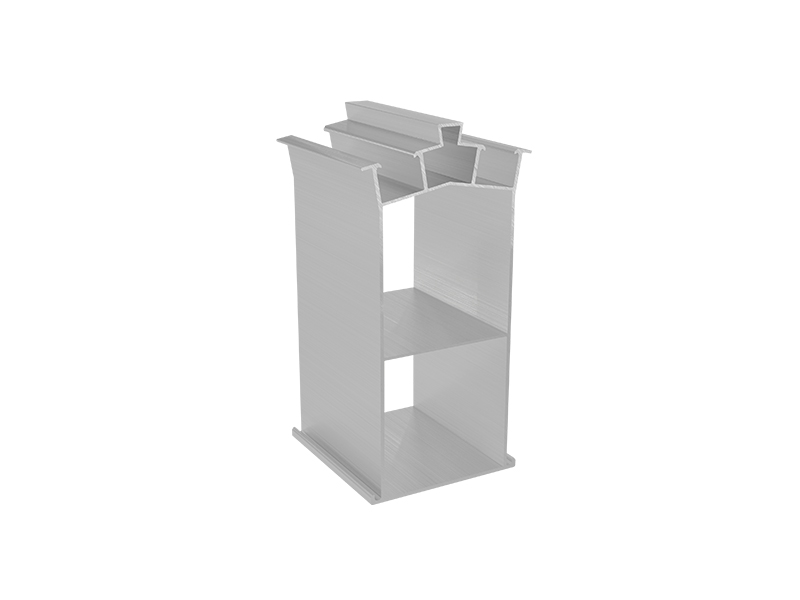

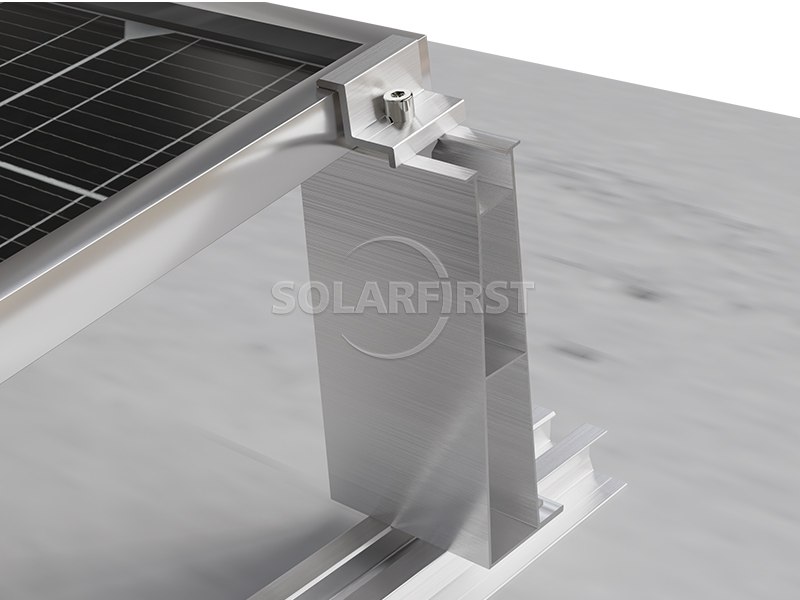

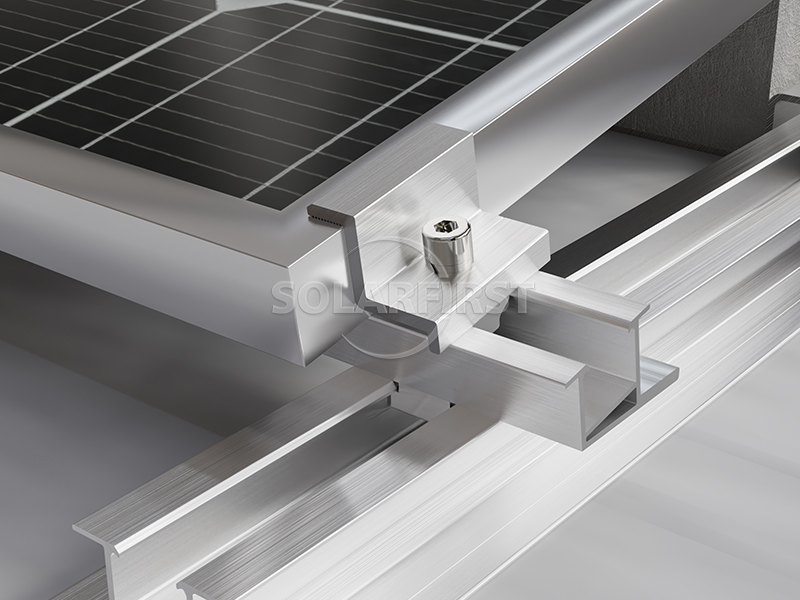

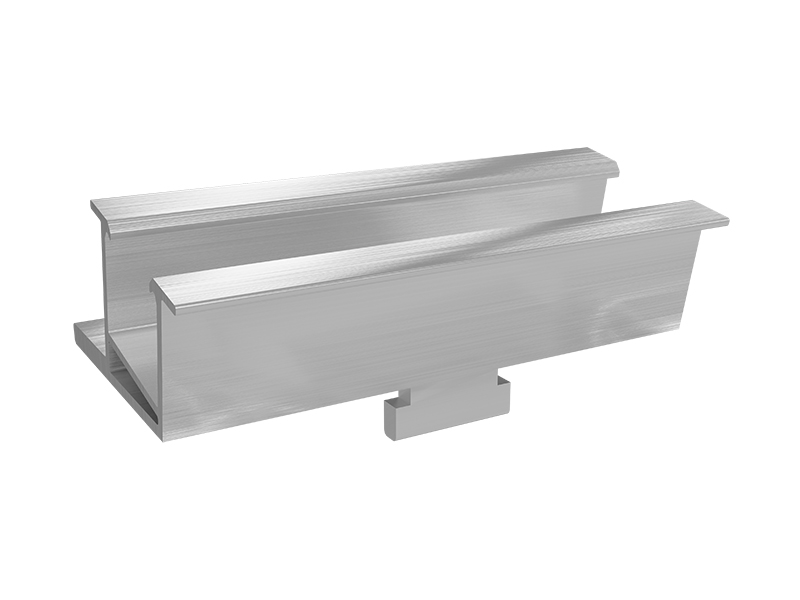

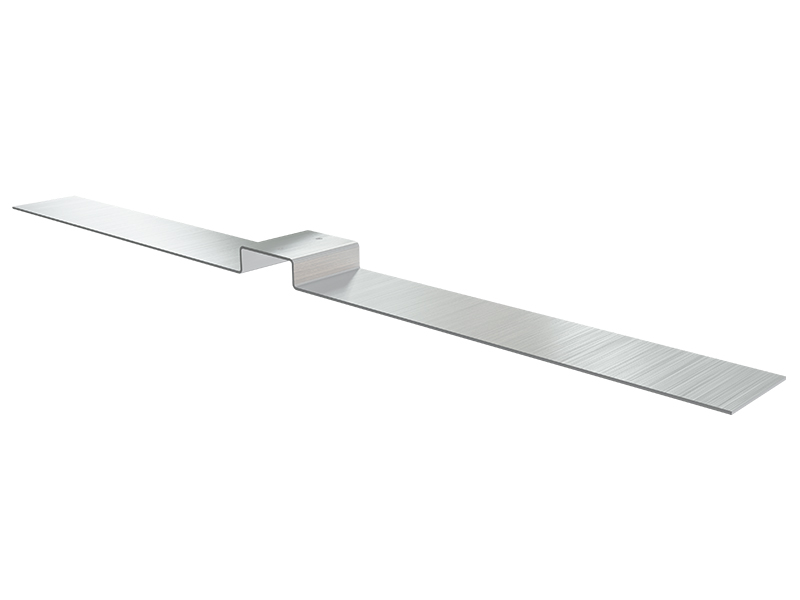

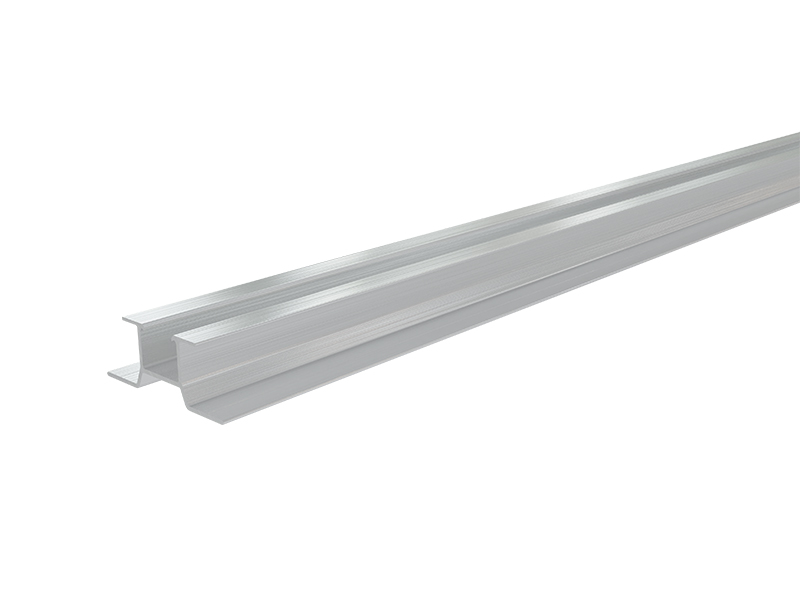

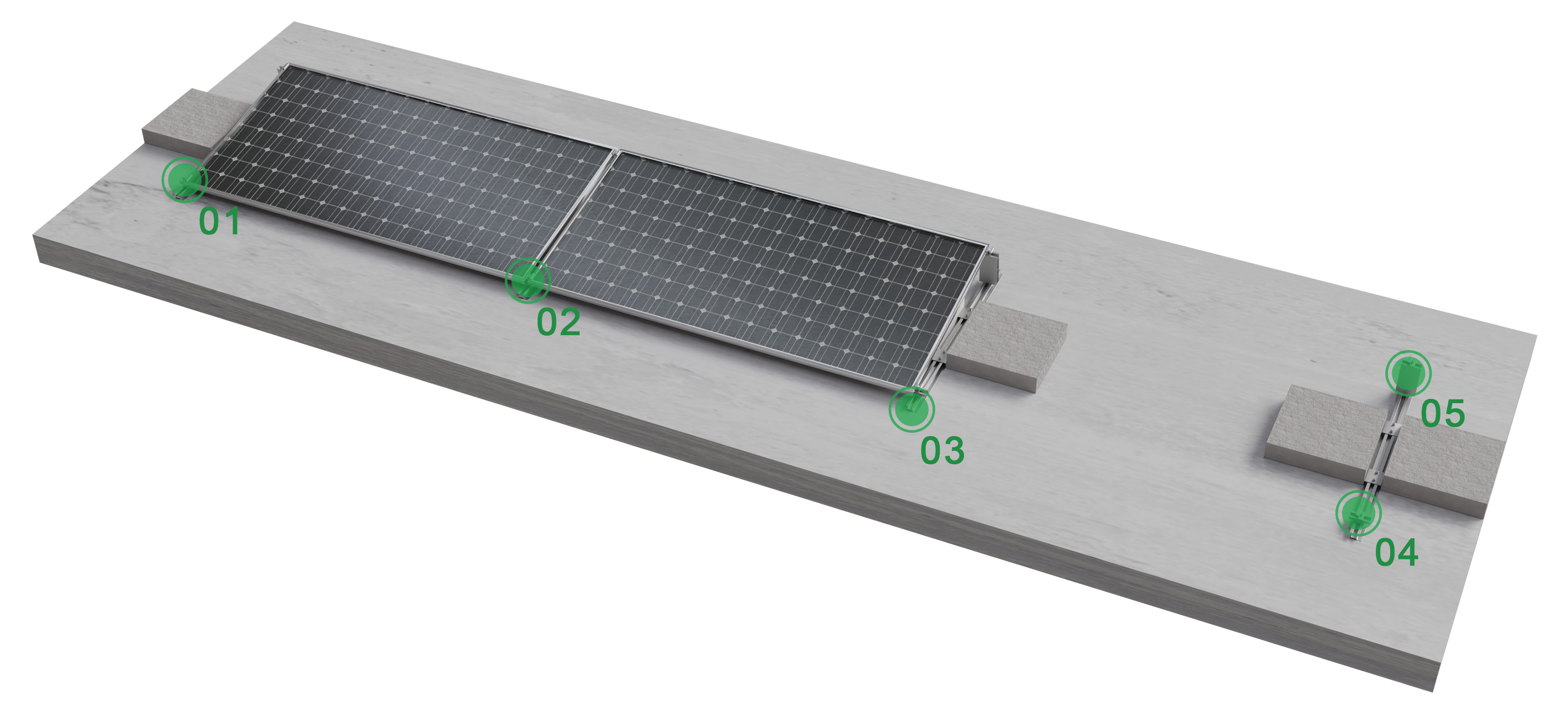

Composants du produit
Avantage
▶ L'installation sans pénétration protège la structure du toit :
Le système utilise une méthode de fixation par contrepoids de ballast, éliminant ainsi le besoin de percer ou de souder sur le toit, contribuant à maintenir l'état d'origine de celui-ci et à réduire l'impact des travaux d'installation.
▶ Sa conception légère réduit la charge sur le toit :
La structure porteuse principale est réalisée en alliage d'aluminium haute résistance, ce qui permet d'alléger l'ensemble. Ceci contribue à maîtriser l'augmentation de la charge constante sur la toiture tout en garantissant sa stabilité.
▶ Structure modulaire pour une efficacité d'installation élevée :
Les composants du système sont standardisés et fabriqués en usine, la plupart des pièces étant préassemblées avant la livraison. L'installation sur site ne nécessite qu'un minimum de serrage, ce qui contribue à réduire les délais de construction.
▶ Résistance à la corrosion dans des environnements variés :
Les matériaux en alliage d'aluminium (tels que le 6005-T5) associés à un traitement de surface anodisé offrent une bonne résistance à la corrosion dans les environnements humides et salés, ce qui les rend adaptés aux environnements pluvieux et humides tels que les zones côtières.
▶ Agencement flexible s'adaptant à différentes formes de toiture :
La conception modulaire permet une configuration flexible du système en fonction de la forme du toit, de la taille des composants et des exigences de capacité installée, s'adaptant ainsi aux géométries de toit complexes.
▶ La conception coupe-vent améliore la stabilité du système :
Grâce à une conception structurelle raisonnable et à des déflecteurs de vent optionnels, le système peut résister dans une certaine mesure à l'impact des charges de vent, améliorant ainsi la stabilité globale du champ photovoltaïque.
Paramètres
| Installation | Toiture en béton/sol |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Angle d'inclinaison | 5, 10°, 15° |
| normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Matériel | Aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
Scénarios applicables
▪ Toitures commerciales et industrielles : Projets photovoltaïques distribués sur toiture plate pour les usines, les entrepôts logistiques et les complexes commerciaux dans les parcs industriels.
▪ Toits plats résidentiels : Immeubles résidentiels et villas à plusieurs étages, particulièrement adaptés aux situations exigeant une étanchéité optimale et où les dommages à la toiture sont à proscrire.
▪ Rénovation d'un bâtiment existant : L'ajout de panneaux photovoltaïques sur les toitures à capacité portante limitée peut réduire les besoins en renforcement et les risques structurels.
▪ Zones de forte pression de vent : Zones côtières et régions exposées aux typhons ; la conception de brise-vent peut améliorer la stabilité du système.
▪ Toitures en structure métallique légère : Les propriétés de légèreté des alliages d'aluminium permettent de réduire les exigences de résistance à la charge des toitures en acier léger.
Remarques importantes :
▶ Évaluation de la capacité de charge du toit :
Avant l'installation, il est recommandé d'évaluer la capacité portante de la toiture existante afin de vérifier qu'elle peut supporter le poids total du système photovoltaïque et de son lest. Les nouvelles charges doivent rester dans les limites admissibles du dimensionnement structurel ; si nécessaire, un organisme spécialisé peut être mandaté pour réaliser les essais et l'évaluation.
▶ Calcul des charges dues au vent et à la neige :
Le poids du lest du système doit être calculé en fonction des conditions météorologiques (vitesse maximale du vent, pression de neige de base) du site du projet afin de garantir sa stabilité quelles que soient les conditions environnementales. Les exigences relatives au poids du lest peuvent varier considérablement d'une région à l'autre.
▶ Conception de l'angle d'installation :
L'angle d'inclinaison lors de l'installation doit être déterminé avec précision en fonction de la latitude, de l'ensoleillement et de l'ombrage du site afin d'optimiser le rendement énergétique des modules photovoltaïques. Lorsque l'angle d'inclinaison est inférieur à 10°, il est recommandé de prévoir un passage pour la maintenance et le nettoyage manuel.
▶ Considérations relatives au drainage du toit :
Lors de l'installation du support photovoltaïque, il est essentiel de veiller à ce que le système d'évacuation des eaux pluviales d'origine reste dégagé afin d'éviter que les éléments du support ou les blocs de lestage n'obstruent les orifices d'évacuation ou n'entravent le drainage sous les avant-toits. Un système d'évacuation par zones ou intermittent peut être mis en place pour répondre aux exigences de drainage.
▶ Gestion de la sécurité pendant la construction :
Des précautions de sécurité doivent être prises lors de travaux sur toiture. Les modules photovoltaïques doivent être protégés des chocs et des dommages pendant leur stockage, leur manutention et leur levage. Après l'installation, il est recommandé de placer les panneaux de signalisation de sécurité nécessaires le long des bords de toiture et dans les zones fréquentées par le personnel.
▶ Maintenance et inspection :
Il est recommandé de vérifier régulièrement le serrage des fixations sur la structure de support, la corrosion ou les dommages sur les composants en alliage d'aluminium, et de déneiger rapidement la surface des modules photovoltaïques dans les zones enneigées afin d'assurer le bon fonctionnement du système.
▶ Conception et sélection professionnelles :
Le choix de la structure de support, la conception structurelle et la configuration du ballast doivent être calculés par un organisme professionnel ou des techniciens expérimentés afin d'éviter de se fier uniquement à l'expérience.
Résumé
Les supports photovoltaïques pour toitures plates, à lestage unidirectionnel (alliage d'aluminium), constituent une solution de support non perforante conçue pour les centrales photovoltaïques à toiture plate. Ce système utilise des profilés en alliage d'aluminium extrudé comme principaux éléments structurels, la fixation étant assurée par des contrepoids. Il se caractérise par sa légèreté, sa résistance à la corrosion et sa modularité d'installation. La conception à fixation unidirectionnelle simplifie la structure du système, réduisant ainsi le nombre de composants et contribuant à diminuer les coûts des matériaux et la complexité de l'installation.
Ce produit convient aux toitures d'installations industrielles et commerciales, aux bâtiments commerciaux et aux toitures plates résidentielles, et est particulièrement adapté aux conditions où le perçage est impossible ou lorsqu'un contrôle de la charge est nécessaire. Bien que les supports de lestage ne soient pas aussi résistants au vent que les solutions d'ancrage traversantes, leur conception optimisée grâce à un contrepoids adapté et à des déflecteurs de vent optionnels leur confère une stabilité relativement fiable dans diverses conditions environnementales.

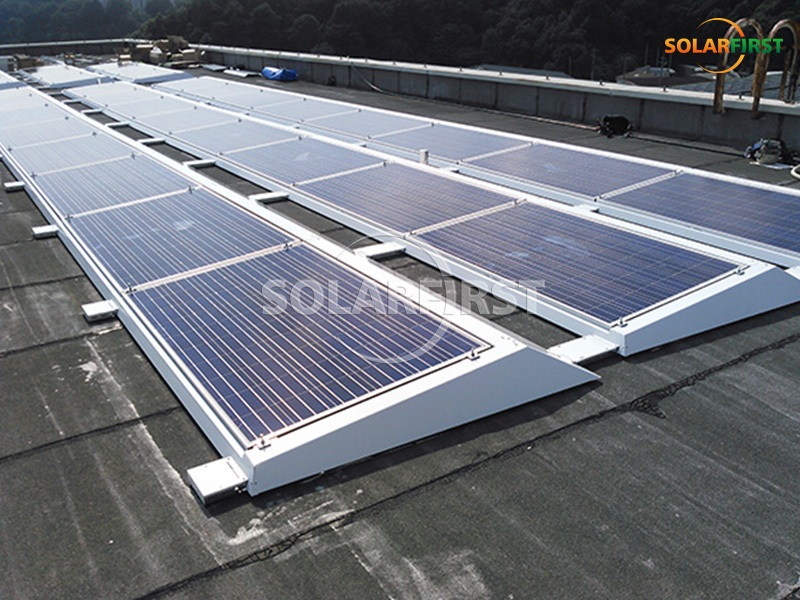

Référence du projet Solar First
Points de connaissances connexes
En termes simples, une bride pour joint debout est un « connecteur de base pour panneau photovoltaïque » conçu spécifiquement pour les toitures en tôle ondulée non percée. Elle se fixe au joint debout de la toiture par serrage, permettant ainsi une installation sécurisée des modules photovoltaïques sans perçage.
En savoir plus

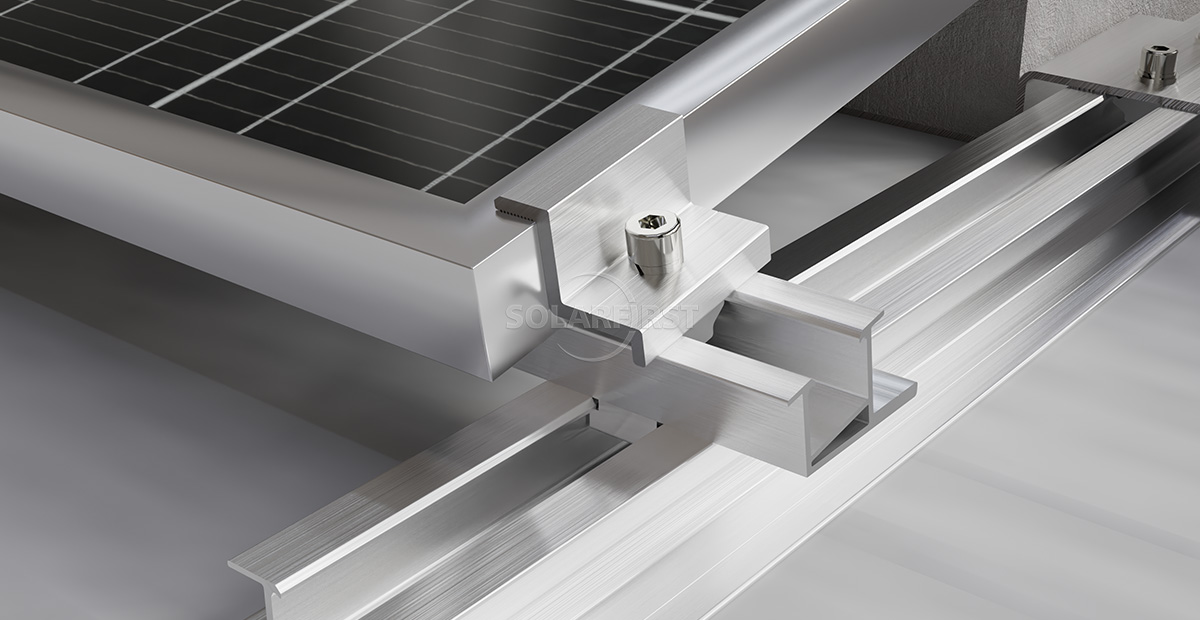

Ce produit est un accessoire de fixation photovoltaïque (PV) spécialement conçu pour les toitures métalliques ondulées à joints debout Klip-Lok. Son système de fixation sans perçage élimine tout besoin de percer la toiture. Les fixations s'enclenchent sur le bord Klip-Lok du faîtage grâce à leur propre force de verrouillage mécanique, assurant ainsi une connexion fiable pour les rails ou modules PV. Cette conception évite d'endommager les panneaux de toiture par perçage, réduisant ainsi les risques d'infiltration et convient particulièrement aux toitures commerciales et industrielles exigeant une étanchéité optimale.
