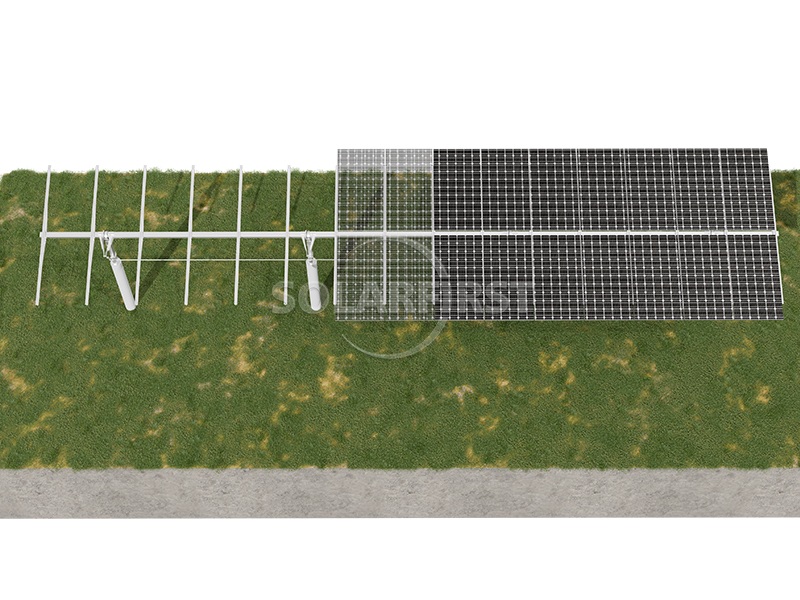

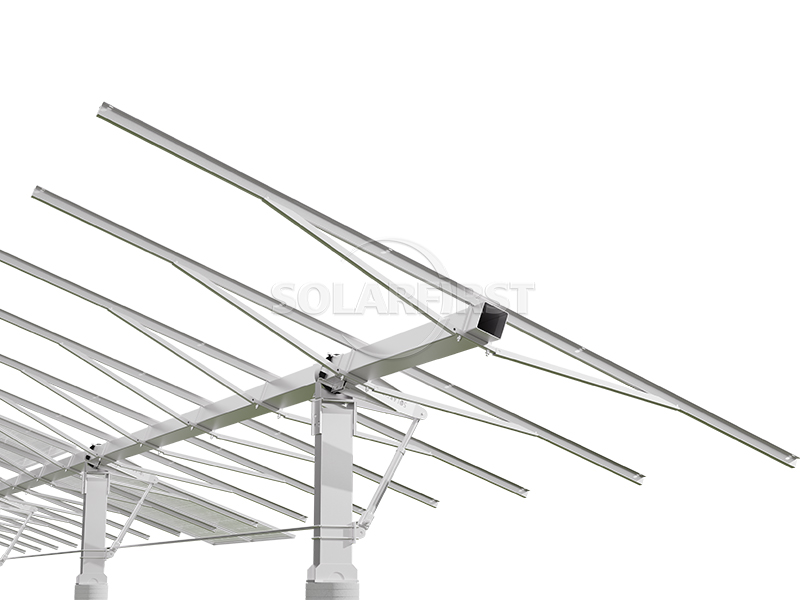

Ce système de support photovoltaïque rotatif à inclinaison réglable manuellement, actionné par un remontage manuel, permet un réglage continu de l'angle d'inclinaison de 0° à 50°. Fonctionnant sans électricité et sans entretien, il offre un rendement énergétique comparable à celui des supports électriques, à un coût inférieur à celui des supports fixes. Il est particulièrement adapté à l'intégration agricole et photovoltaïque ainsi qu'aux petites et moyennes centrales photovoltaïques au sol.
Couleur :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)Certification :
CE, TÜV, ISO9001, SGSMatériel :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit

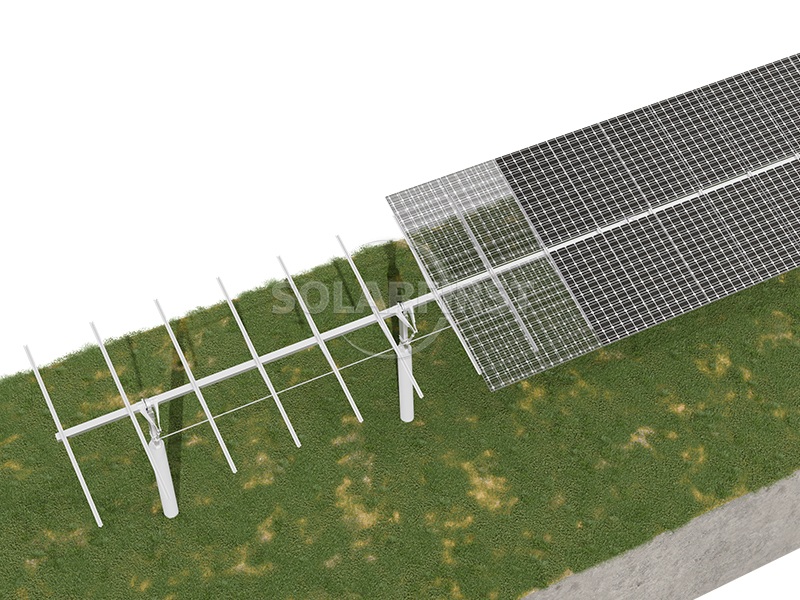

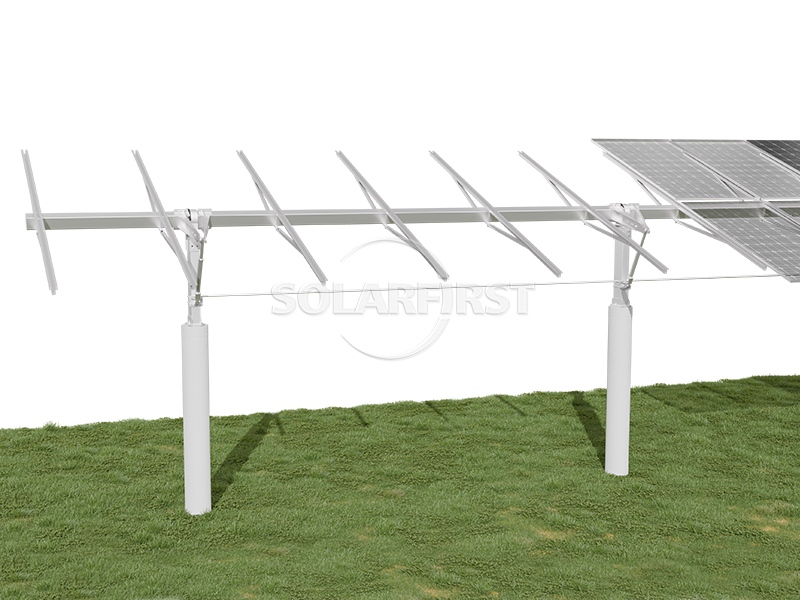

Ce produit est un nouveau type de système d'installation photovoltaïque au sol qui allie la stabilité d'un support fixe à la flexibilité d'un système de suivi manuel. Sa conception repose sur l'association précise de paliers de rotation horizontaux et d'un mécanisme de transmission à manivelle, permettant un réglage rapide, uniforme et synchronisé de l'angle d'inclinaison de l'ensemble du champ photovoltaïque grâce à une simple manivelle. L'équipement ne nécessite aucune source d'alimentation externe et peut être installé et utilisé immédiatement. Il constitue une solution d'équilibrage idéale pour une large gamme de centrales photovoltaïques distribuées et de projets photovoltaïques agricoles complémentaires, garantissant un gain de production d'énergie important.

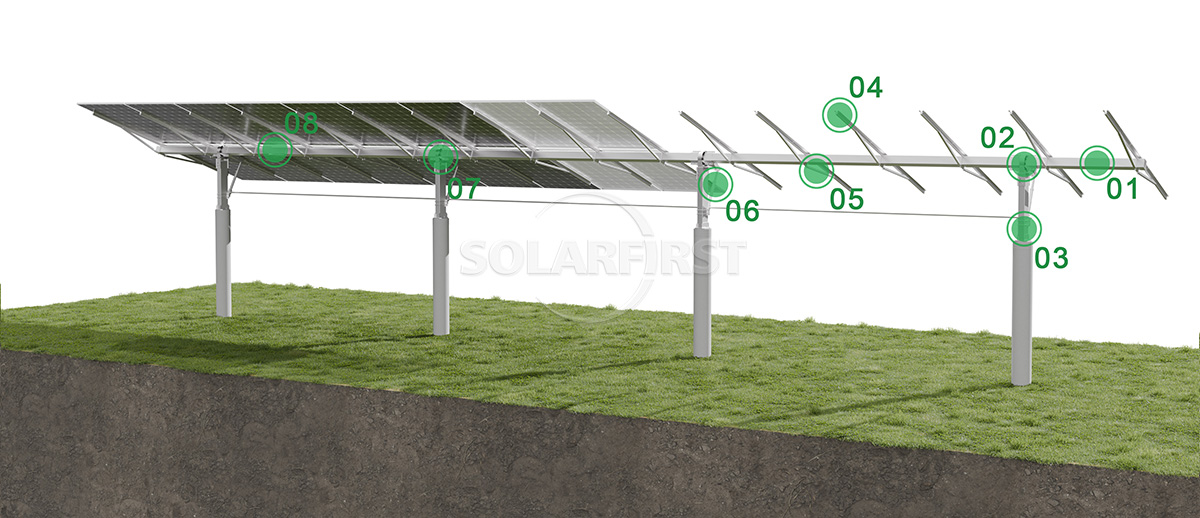

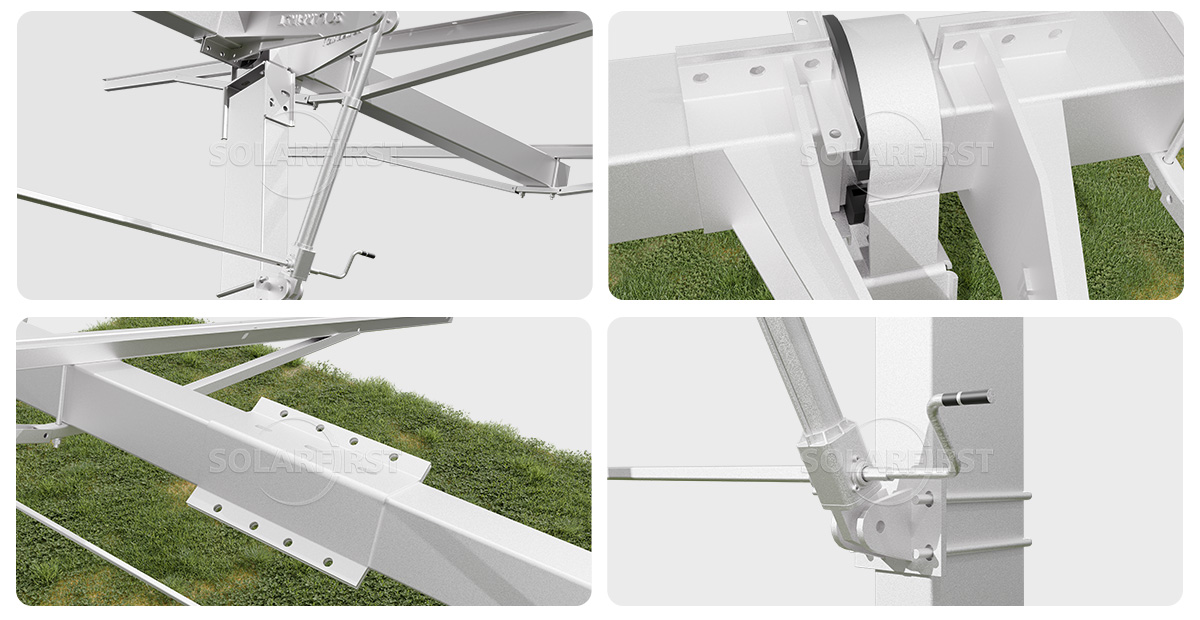

Composants du produit

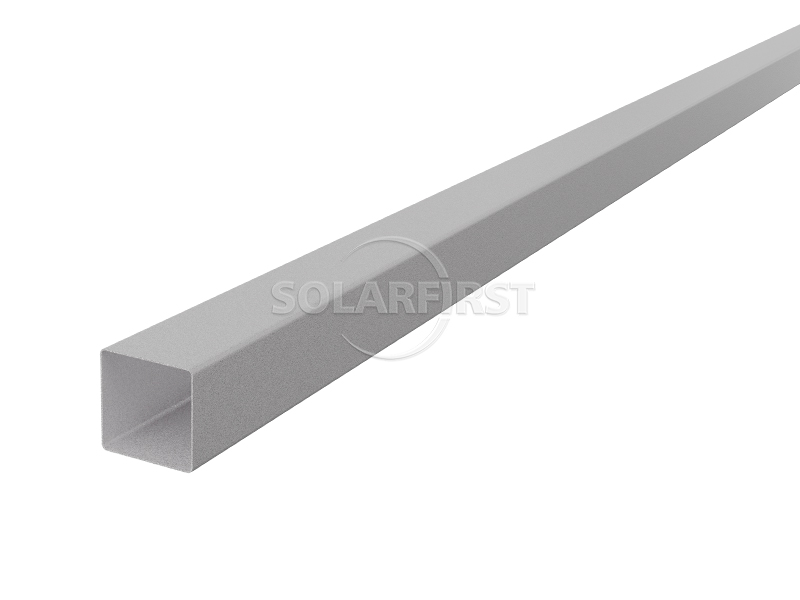

Tube de couple 01

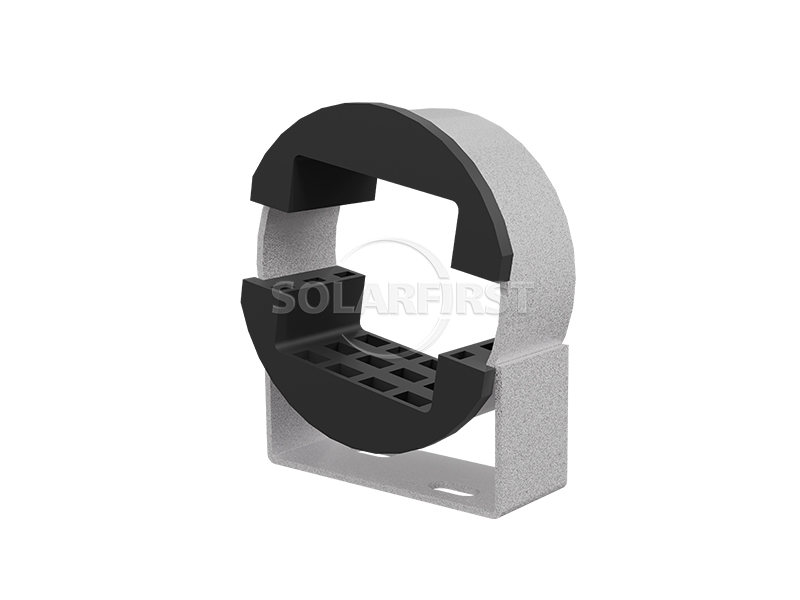

02 Base de palier

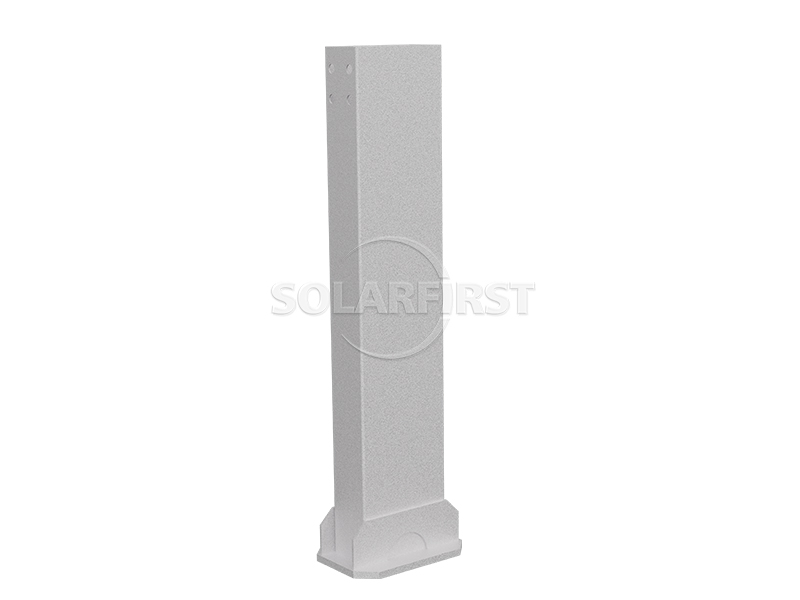

Colonne 03

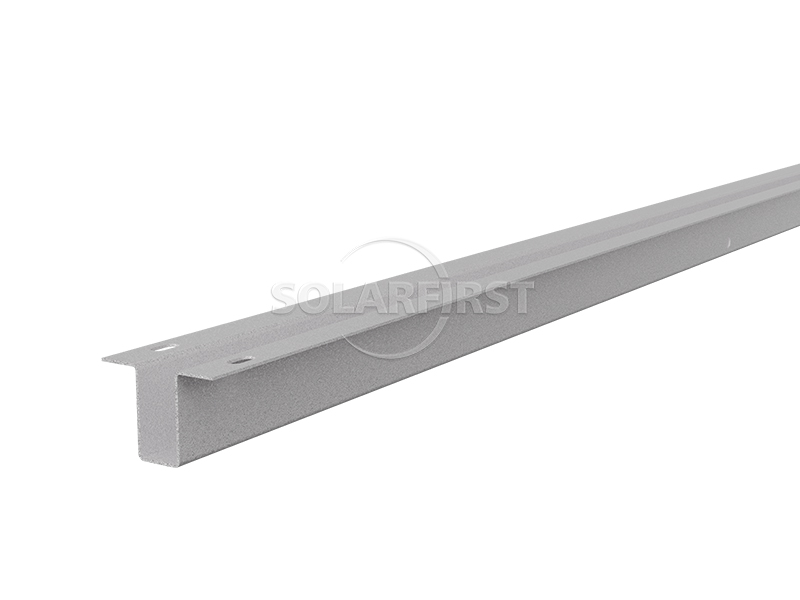

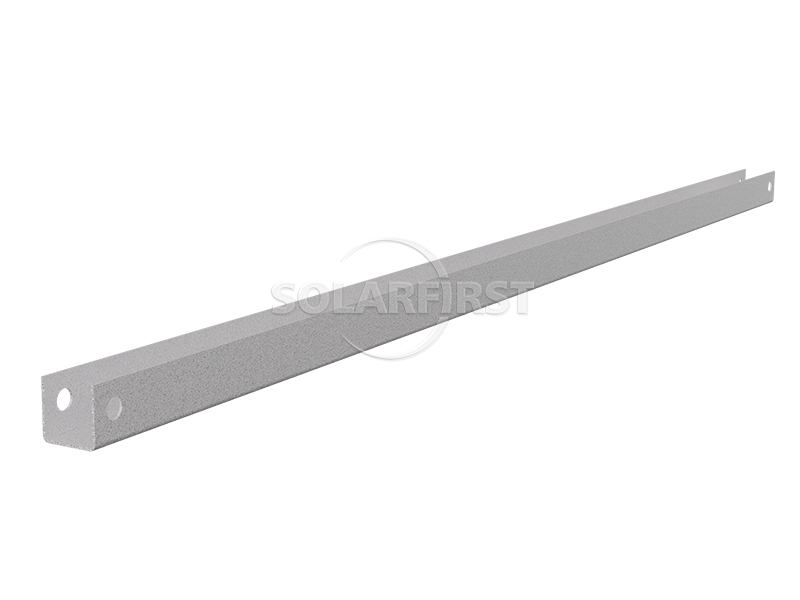

04 Purlin
Poutre 05

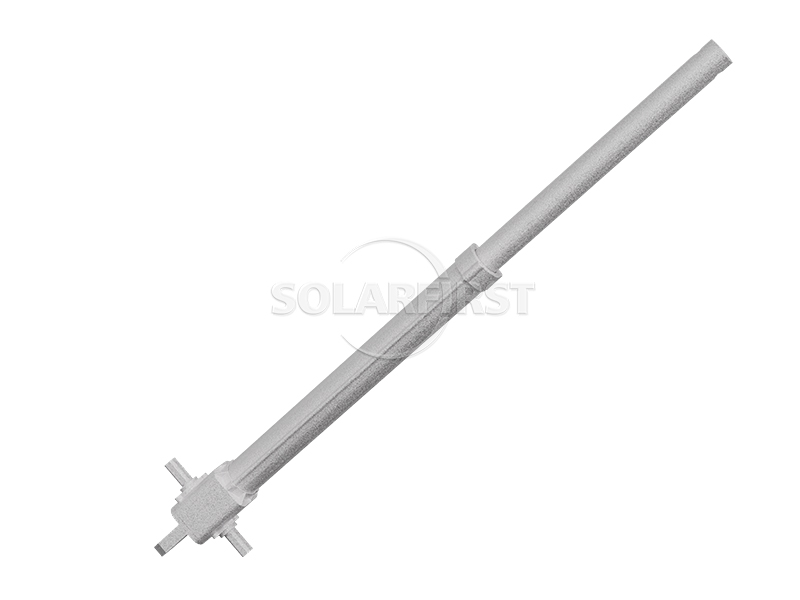

Piston 06
07 Cerceau

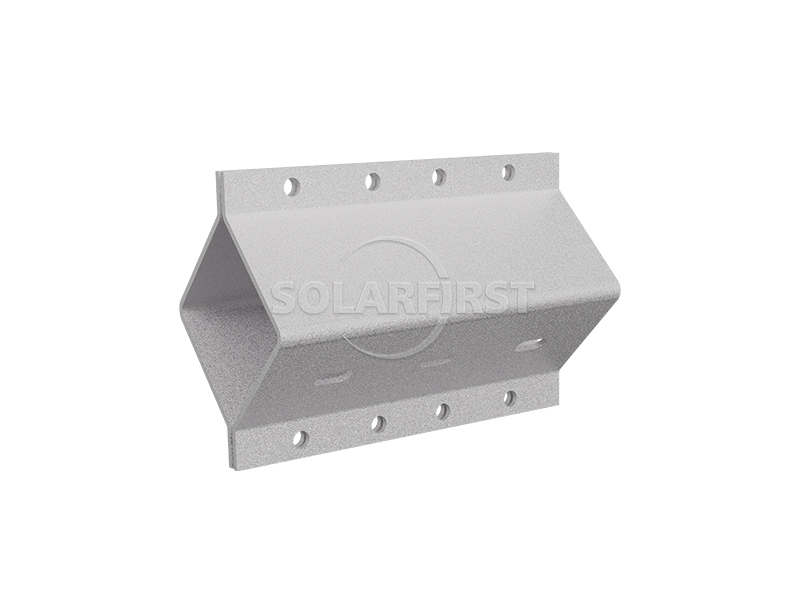

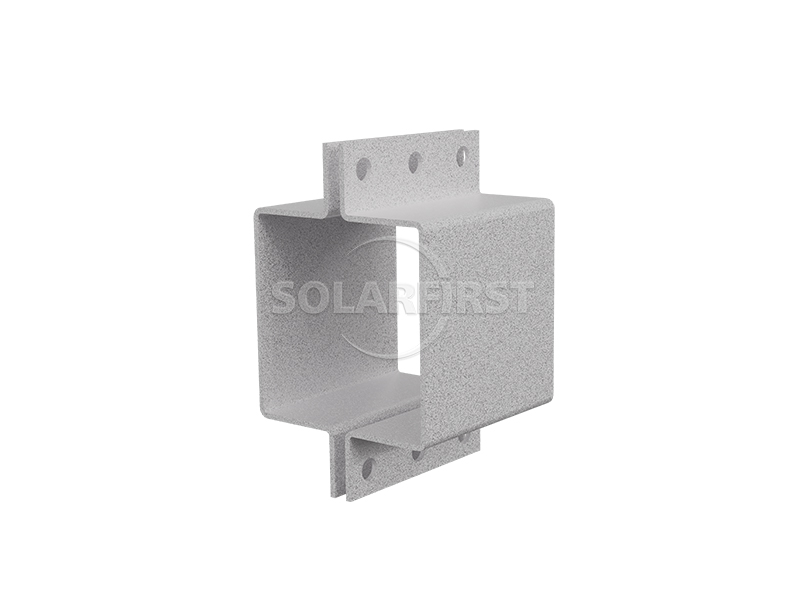

08 Connecteurs
Avantage
▶ Augmentation significative de la production annuelle d'électricité :
Comparativement aux supports fixes, en ajustant manuellement l'angle d'inclinaison trimestriellement (équinoxe de printemps, solstice d'été, équinoxe d'automne, solstice d'hiver), les heures d'utilisation équivalentes tout au long de l'année peuvent être considérablement augmentées et la période de retour sur investissement peut être considérablement raccourcie.
▶ Zéro coût d'électricité et sans entretien :
Transmission purement mécanique, évitant les problèmes de blocage du suivi dus aux coupures de courant. Sans moteur ni contrôleur électronique. Quasi aucun entretien requis par la suite, particulièrement adaptée aux environnements extérieurs difficiles.
▶ Rapport coût-performance optimal :
Il combine le gain de réglage du coûteux « châssis de suivi à double axe/mono-axe plat » avec l'avantage du faible coût du « châssis fixe ordinaire », ce qui en fait l'un des meilleurs choix pour obtenir un rendement énergétique maximal au moindre coût.
Paramètres
| Installation | Sol |
| Méthode de réglage | Transmission à levier manuel purement mécanique |
| Angle d'inclinaison | 0° ~ 50° (Réglage possible en fonction de l'angle d'incidence du soleil) |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Matériel | Aluminium anodisé AL6005-T5, acier galvanisé à chaud, acier galvanisé au magnésium et à l'aluminium, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
| Durée de vie prévue | 25-30 ans |
Scénarios applicables
▪ Projet d'intégration de l'énergie solaire et éolienne / Projet d'intégration d'une ferme piscicole et de l'énergie solaire :
La distance entre la structure de support et le sol est suffisante pour garantir que les cultures en dessous reçoivent un ensoleillement normal et se développent correctement, et le réglage manuel n'endommage pas les racines des plantes.
▪ Petites et moyennes centrales électriques industrielles et commerciales, installées sur les toits ou au sol :
Les promoteurs du projet sont très attentifs aux revenus tirés de la production d'électricité et espèrent améliorer l'efficacité globale de la production d'énergie du système photovoltaïque à un coût marginal extrêmement faible.
▪ Zones isolées sans électricité ni système d'alimentation électrique indépendant :
Il n'est pas nécessaire de construire des réseaux électriques complexes ni d'installer des équipements d'entraînement électrique coûteux. La commande manuelle permet de gérer l'angle d'inclinaison des panneaux photovoltaïques.
▪ Sommet de la serre agricole saisonnière :
En fonction des besoins en lumière et en ombrage des différentes cultures, la surface transparente et couverte des panneaux photovoltaïques sur le toit de la serre peut être ajustée de manière flexible.
Résumé
Ce système innovant d'installation photovoltaïque au sol repose sur une transmission purement mécanique. Sa conception ingénieuse intègre un palier de butée rotatif et un mécanisme d'entraînement manuel par levier, éliminant ainsi le démontage fastidieux des supports fixes traditionnels et le besoin d'une source d'alimentation externe. Il suffit à l'opérateur de tourner manuellement le levier pour ajuster simultanément l'angle d'inclinaison de toute la rangée de panneaux photovoltaïques entre 0° et 50°, afin de s'adapter précisément à l'ensoleillement saisonnier. Fabriqué en acier allié haute résistance Q235B/Q355B, galvanisé à chaud et bénéficiant d'un traitement anticorrosion longue durée, ce système offre une durée de vie supérieure à 25 ans et une excellente résistance au vent et à la charge de neige.
En pratique, cette structure de support présente l'avantage considérable d'un coût d'électricité nul et d'une maintenance quasi inexistante, s'adaptant parfaitement à divers contextes tels que la cogénération agricole et photovoltaïque, les zones isolées non électrifiées et les petites et moyennes centrales solaires au sol. Elle élimine les problèmes liés aux systèmes de suivi électrique, susceptibles d'être immobilisés par des pannes de courant. Grâce à de simples ajustements saisonniers, elle permet d'accroître significativement la production annuelle d'énergie par rapport aux supports fixes classiques, réduisant ainsi considérablement le délai d'amortissement de l'investissement. En définitive, elle offre un rendement énergétique proche de celui des supports électriques, pour un coût abordable comparable à celui des supports fixes. Elle constitue ainsi la solution d'installation photovoltaïque la plus rentable et performante, alliant efficacité économique, fiabilité et praticité.
