Support de sol solaire PHC Pile - Acier au carbone

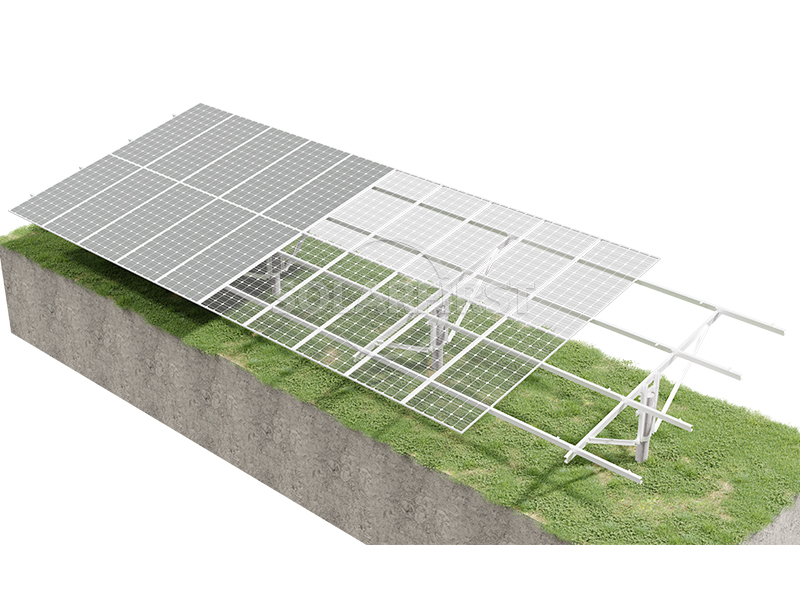

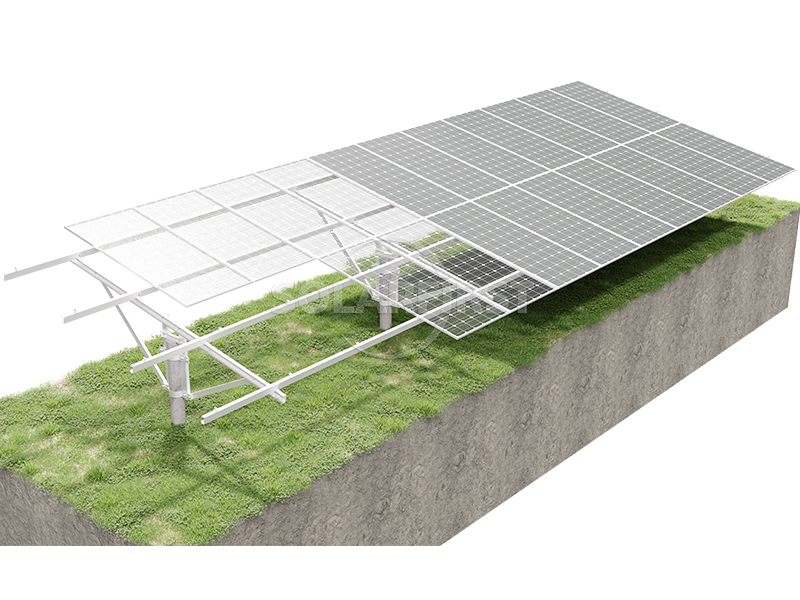

Le système de support photovoltaïque au sol en acier au carbone (pieux tubulaires PHC) est une structure intégrée combinant des pieux tubulaires en béton précontraint haute résistance (pieux PHC) servant de fondation et un système de support photovoltaïque en acier au carbone. Les pieux PHC sont enfoncés dans le sol par pression statique ou par martelage, remplaçant ainsi les fondations indépendantes en béton traditionnelles ou les semelles filantes. La partie supérieure du système de support utilise des profilés en acier au carbone Q235B ou Q355B, galvanisés à chaud ou traités anticorrosion au zinc-aluminium-magnésium, pour fixer les modules photovoltaïques.

Ce produit allie la capacité portante élevée, la grande résistance à la flexion et la mise en œuvre rapide et écologique des pieux tubulaires PHC à la haute résistance, au coût maîtrisé et à la facilité de mise en œuvre des supports en acier au carbone. Il constitue actuellement la solution de fondation privilégiée pour les grandes centrales électriques au sol, notamment pour les projets intégrant production d'énergie solaire et production piscicole et en zones de sols meubles.

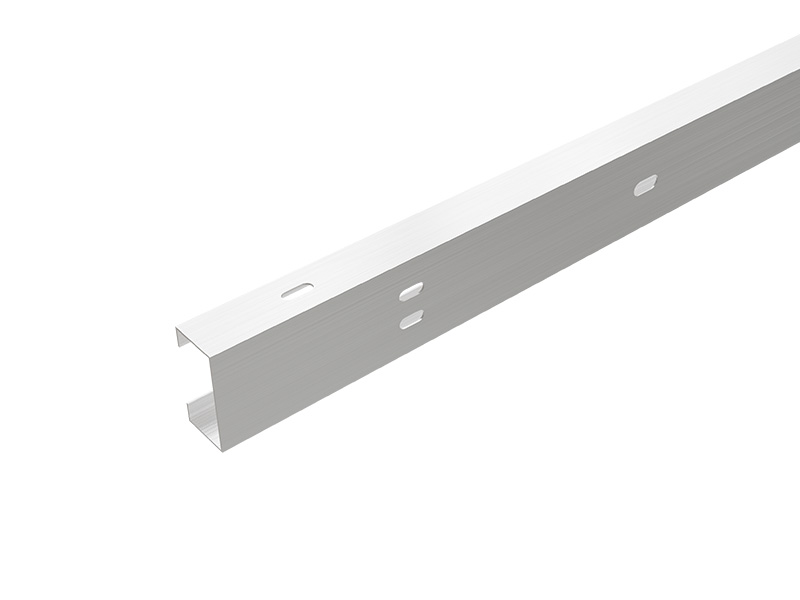

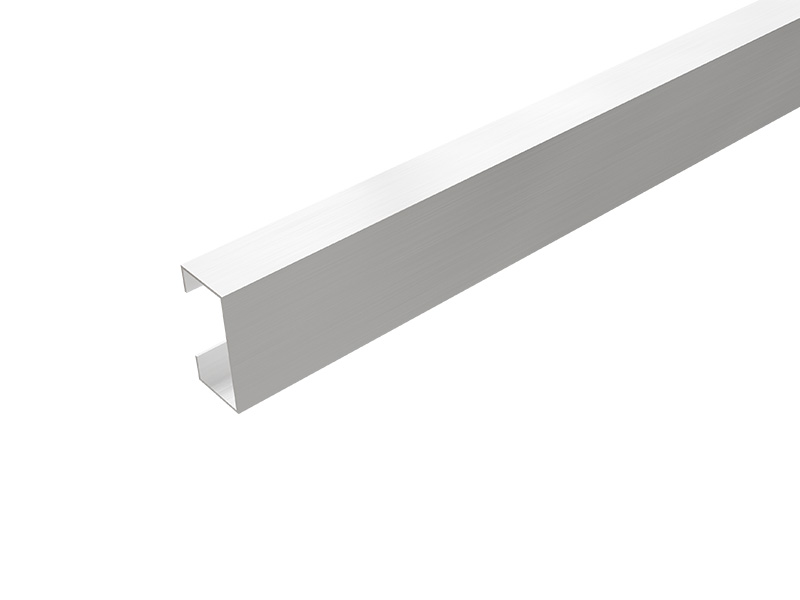

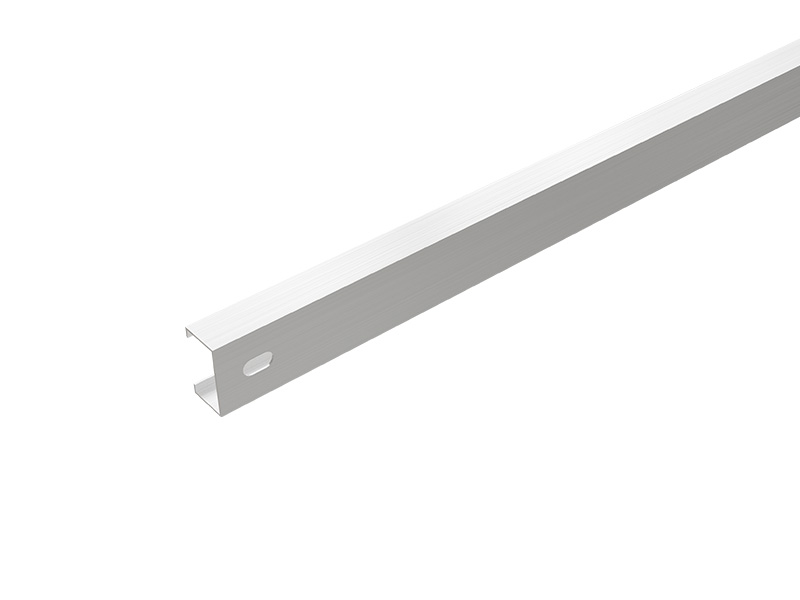

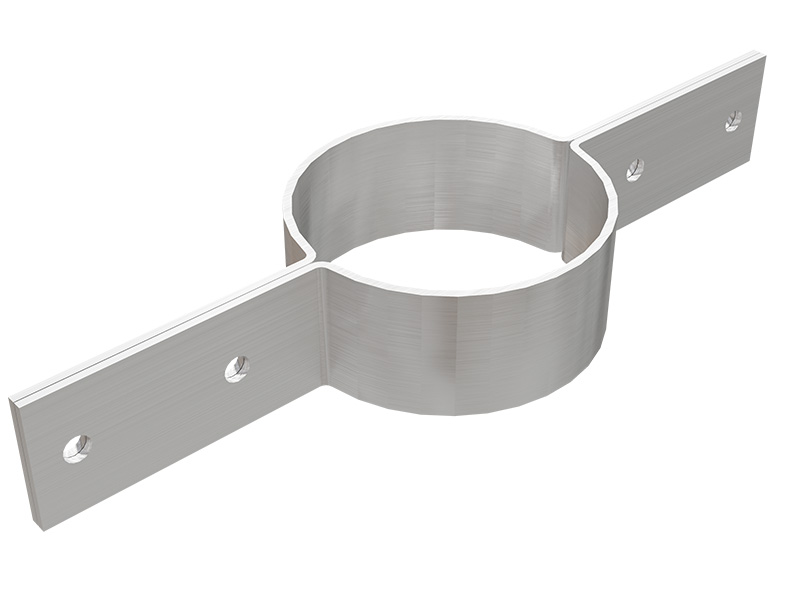

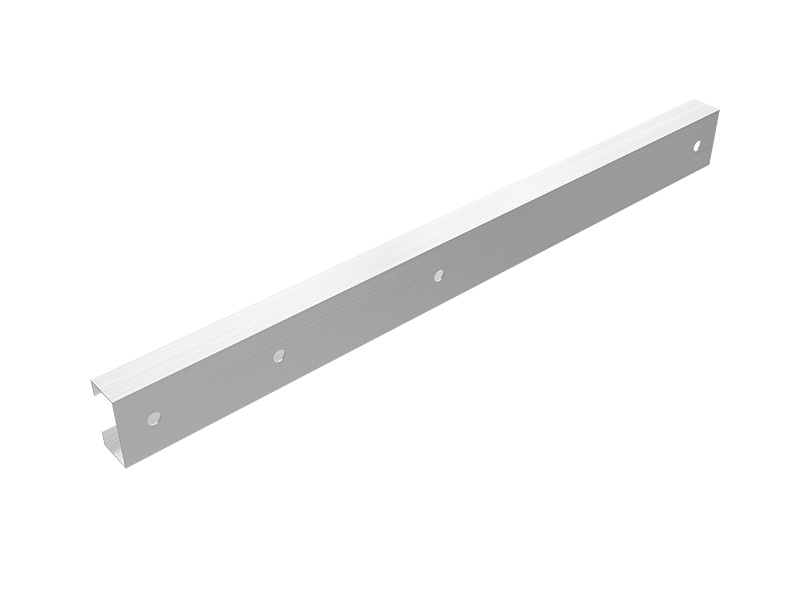

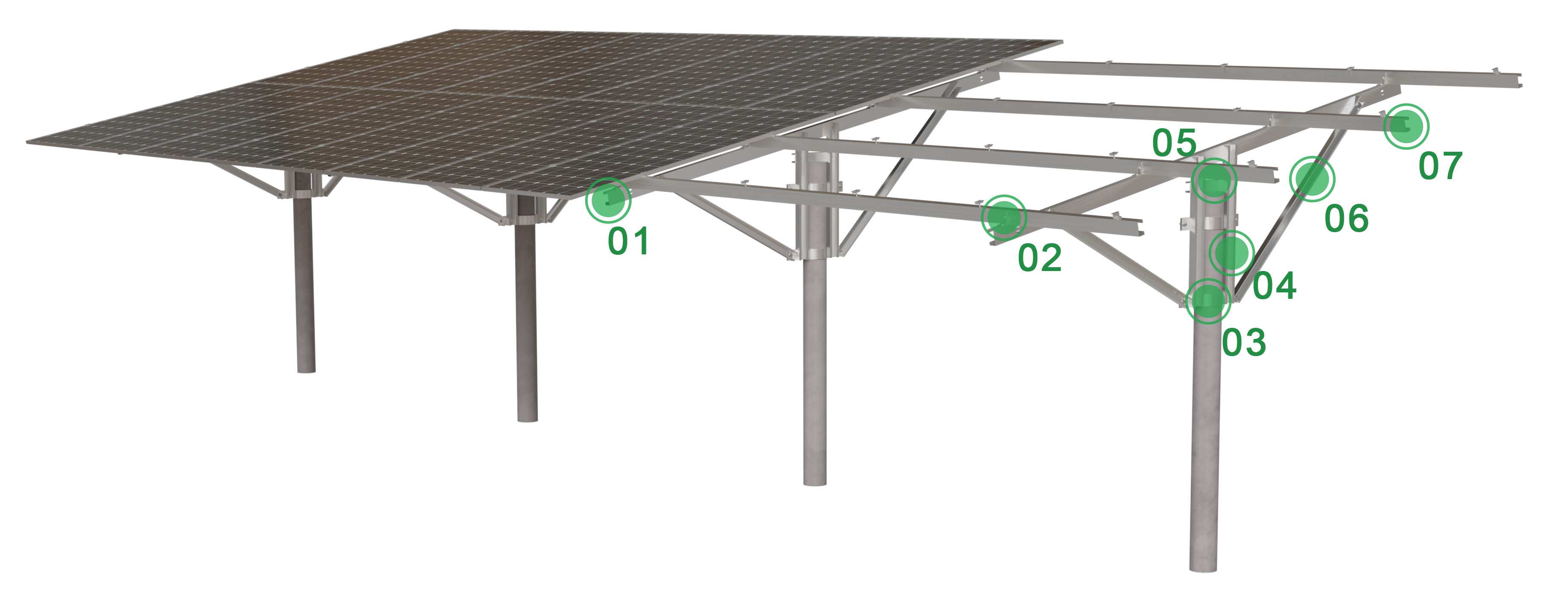

Composants du produit

Avantage

▪ Capacité de charge élevée et déformation minimale :

Les pieux tubulaires PHC utilisent un béton à haute résistance de classe C80 ou supérieure et des barres d'acier précontraintes, ce qui leur confère une résistance à la compression, à la traction et aux forces horizontales nettement supérieure à celle des pieux coulés en place classiques. Le contrôle de la fissuration au sein du pieu est également rigoureux.

▪ Construction rapide et délai de construction court :

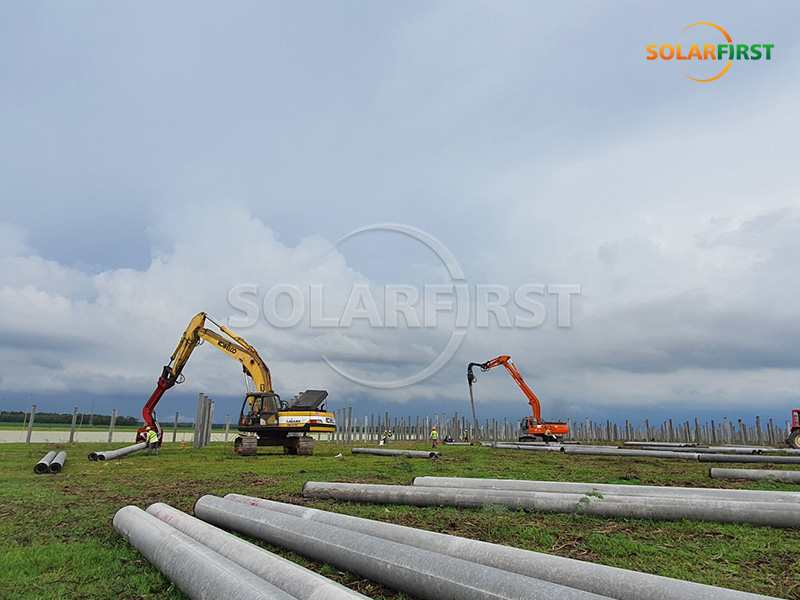

Utilisant un marteau de battage à pression statique ou diesel, une seule machine peut réaliser 100 à 300 pieux par jour. Aucun temps de cure du béton n'est nécessaire et les structures de soutènement peuvent être installées immédiatement.

▪ Respectueux de l'environnement :

Sans excavation, sans rejet de boue, faible niveau sonore (méthode de pression statique) et perturbation minimale des plans d'eau et des sols, cette méthode est particulièrement adaptée aux zones écologiquement sensibles.

▪ Avantage global en termes de coûts :

Dans les zones de sols meubles, comparées aux pieux forés coulés en place + structures de support en acier, les fondations sur pieux tubulaires PHC peuvent permettre de réaliser des économies de 20 à 30 %, avec des avantages significatifs liés à des délais de construction plus courts.

▪ Lien intégré entre le soutien et la fondation :

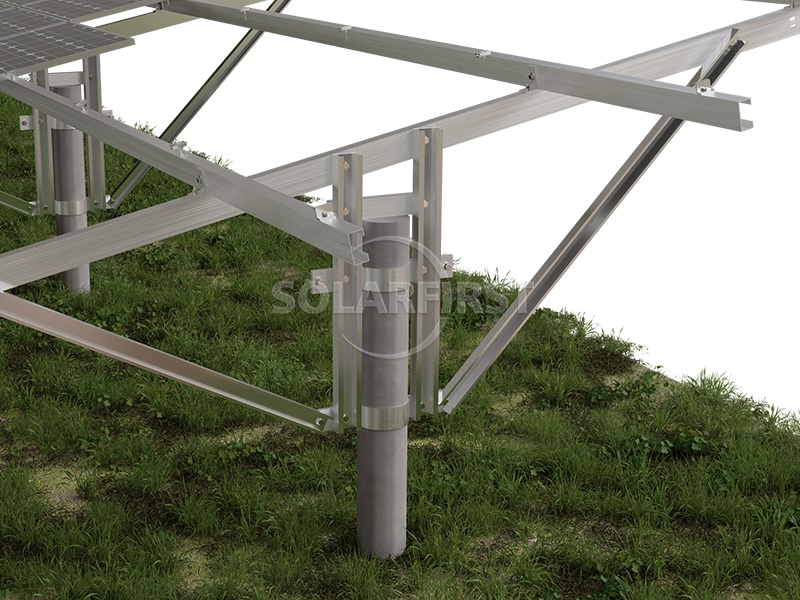

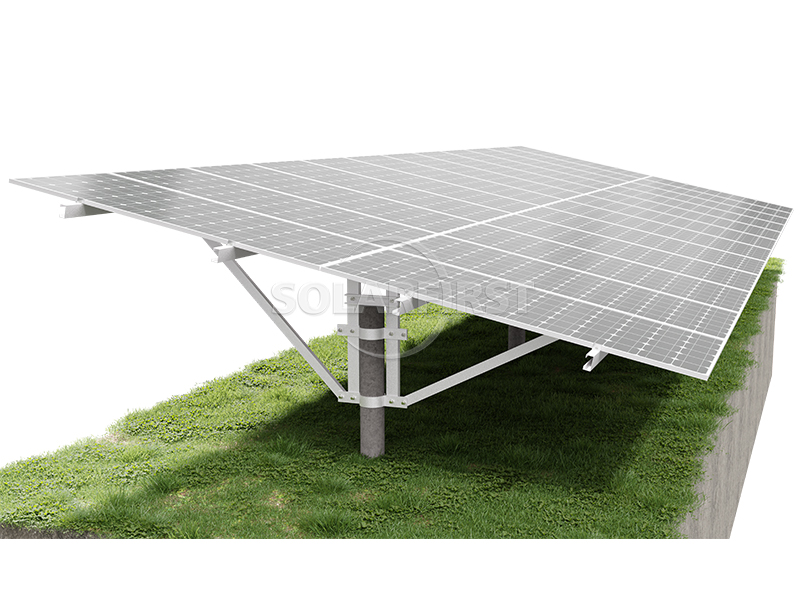

Les pieux PHC sont dotés de plaques ou de brides en acier pré-intégrées dans leur partie supérieure, qui sont soudées ou boulonnées sur place à des colonnes en acier au carbone, assurant ainsi une rigidité fiable et éliminant le besoin d'un coulis secondaire.

▪ Adaptable aux supports de grande portée :

Les supports en acier au carbone ont une rigidité élevée et, lorsqu'ils sont combinés à la haute résistance à la flexion des pieux tubulaires PHC, un espacement plus important entre les pieux (généralement de 4 à 8 mètres) peut être obtenu, réduisant ainsi le nombre de pieux utilisés.

Paramètres

Scénarios applicables

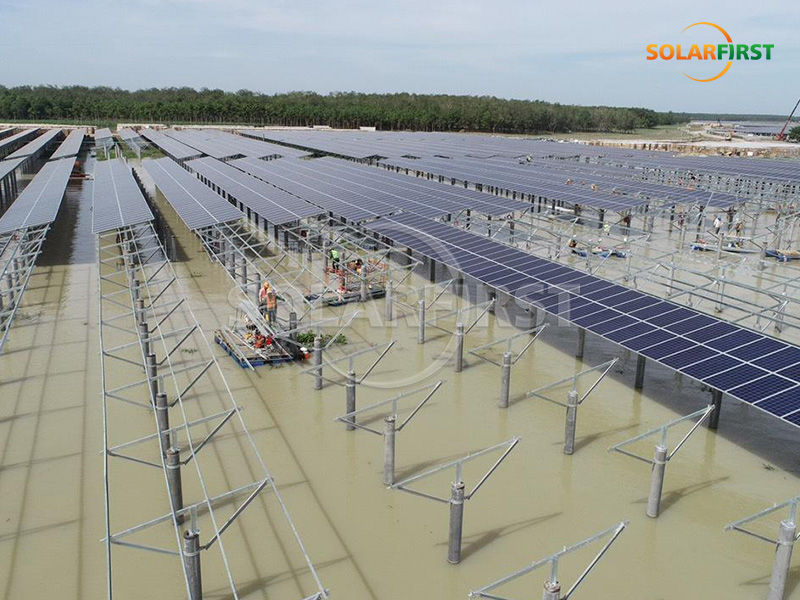

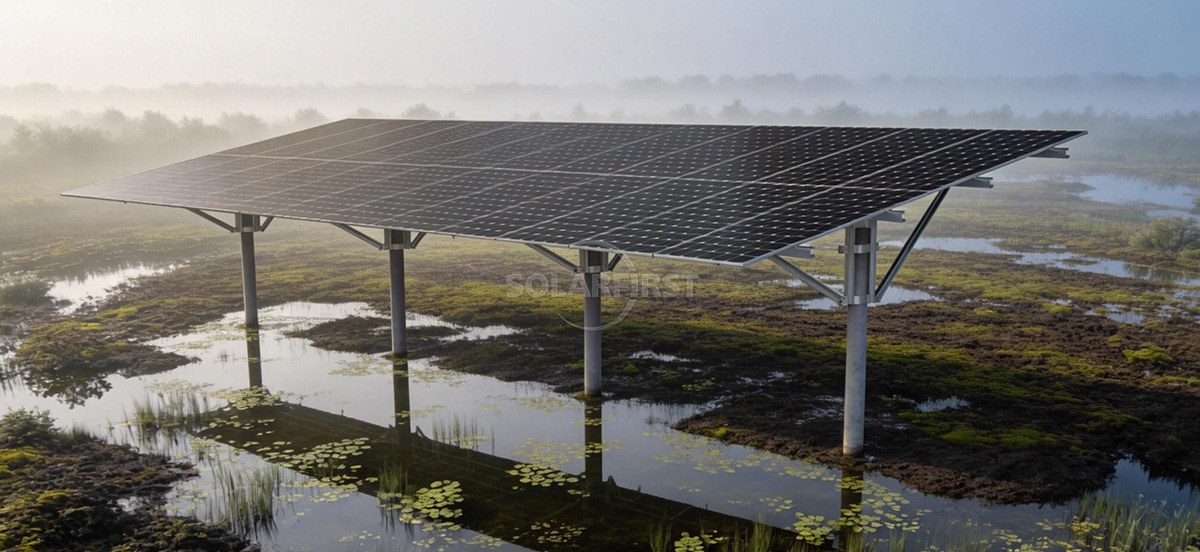

▶ Centrales électriques hybrides solaires-aquaculture :

Dans les étangs piscicoles, les bassins d'élevage de crevettes et autres milieux aquatiques où les techniques d'excavation classiques sont difficiles à mettre en œuvre, les pieux tubulaires PHC peuvent être installés directement à la surface de l'eau. Résistants à la corrosion et au gel-dégel, ces pieux n'ont aucun impact sur l'aquaculture.

▶ Vasières, marais et plaines inondables :

Dans les zones où la nappe phréatique est élevée et le sol meuble, les travaux d'excavation présentent un risque d'effondrement. L'utilisation de pieux tubulaires PHC permet d'éviter le rabattement de la nappe.

▶ Zones de sols meubles et de limon :

Dans les plaines alluviales côtières et les zones sédimentaires lacustres, les pieux tubulaires PHC offrent un support fiable grâce à la friction latérale et à la capacité portante en bout.

▶ Déserts et déserts de Gobi :

Dans les zones à surface meuble et à environnements hautement corrosifs, les pieux tubulaires PHC peuvent pénétrer le sable éolien de surface pour atteindre la couche porteuse stable.

▶ Zones montagneuses et vallonnées :

Dans les zones à pente douce et à faible épaisseur de terre végétale, il est possible d'éviter les importants travaux de terrassement, réduisant ainsi les perturbations écologiques.

▶ Centrales solaires hybrides agricoles/pastorales :

En surélevant les panneaux photovoltaïques, l'espace en dessous peut être utilisé pour la plantation d'arbres ou le pâturage. Les pieux PHC endommagent très peu la couche arable.

Type de sol applicable

• sol cohésif mou à plastique : Bonne adhérence latérale, battage de pieux facile.
• Limon, sable limoneux : Les limons de densité moyenne à élevée peuvent offrir une capacité portante importante, mais nécessitent une machine de battage de pieux de forte puissance.
• limon, sol limoneux : La conception des pieux à friction nécessite une longueur de pieu suffisante, mais la stabilité au flambement des pieux doit être vérifiée.
• Sable meuble à moyennement dense : Bonne couche porteuse à la pointe du pieu, attention au choix de la pointe du pieu (ouverte/fermée).

Remarques à l'attention de

Résumé

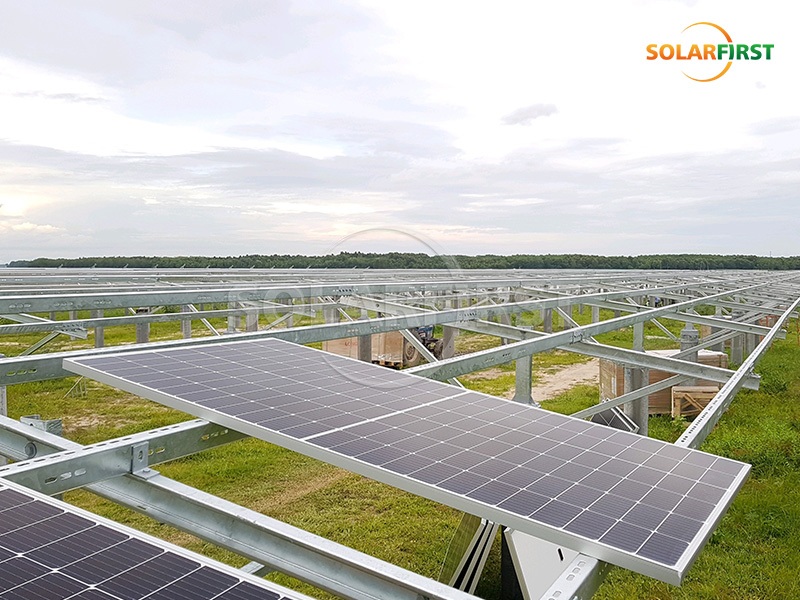

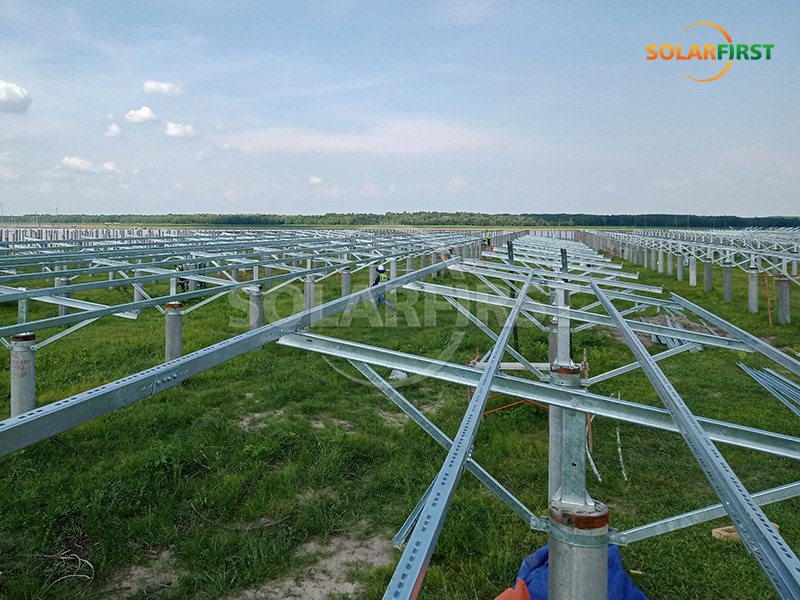

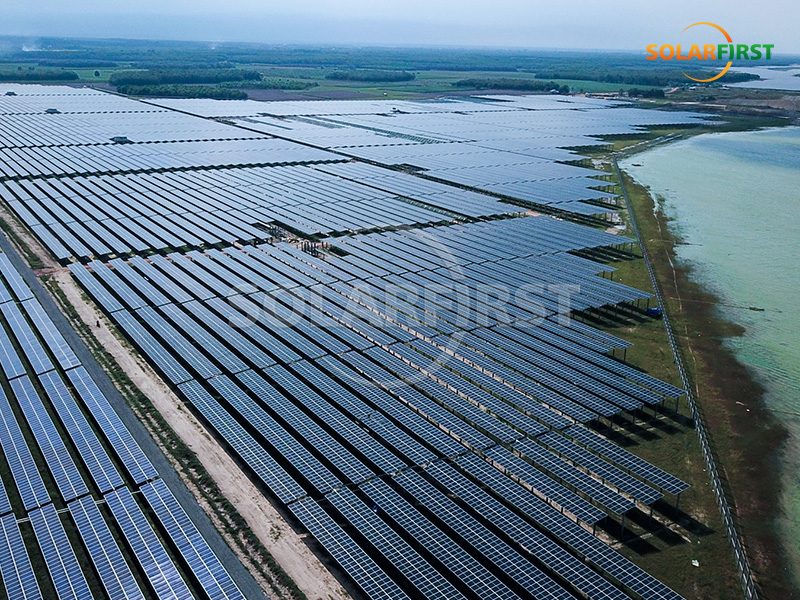

Référence du projet Solar First
