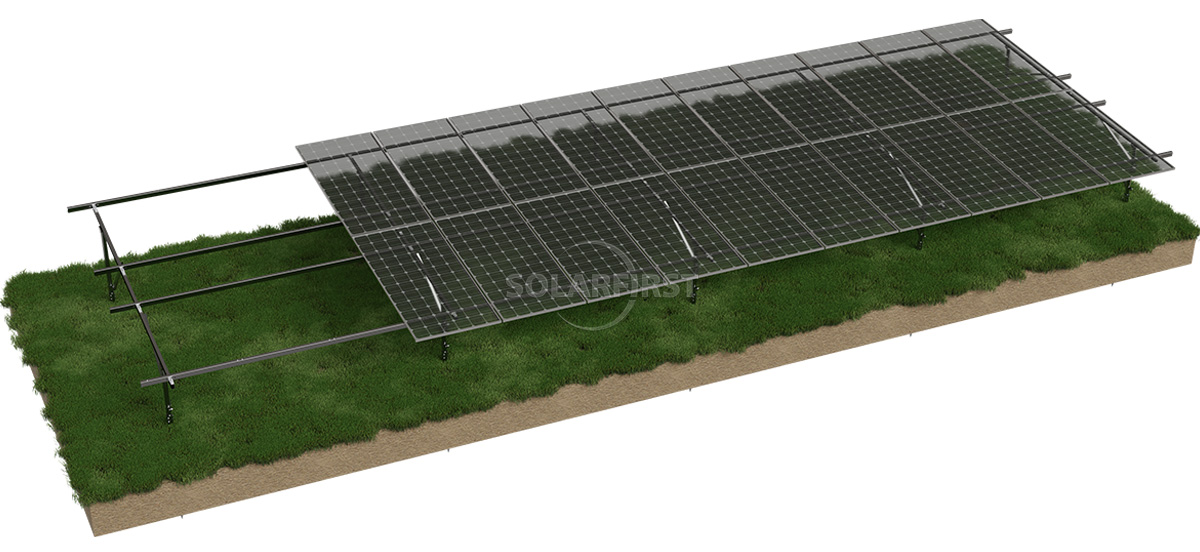

Support photovoltaïque au sol en acier au carbone - Fondation sur pieux hélicoïdaux : Le matériau de base est l'acier au carbone Q235B/Q355B. Ce système se compose de pieux hélicoïdaux (têtes de pieux, tubes en acier à lames hélicoïdales et connecteurs supérieurs) enterrés et d'une structure de support au sol en surface. L'installation se fait par vissage mécanique dans le sol et sert de fondation porteuse pour le champ photovoltaïque. Tous les composants sont galvanisés à chaud (épaisseur moyenne de la couche de galvanisation ≥ 80 µm), assurant une liaison entièrement métallique. Prêt à l'emploi, sans excavation et recyclable, ce système représente une solution moderne pour remplacer les fondations en béton traditionnelles.
Couleur :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)Certification :
CE, TÜV, ISO9001, SGSMatériel :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit

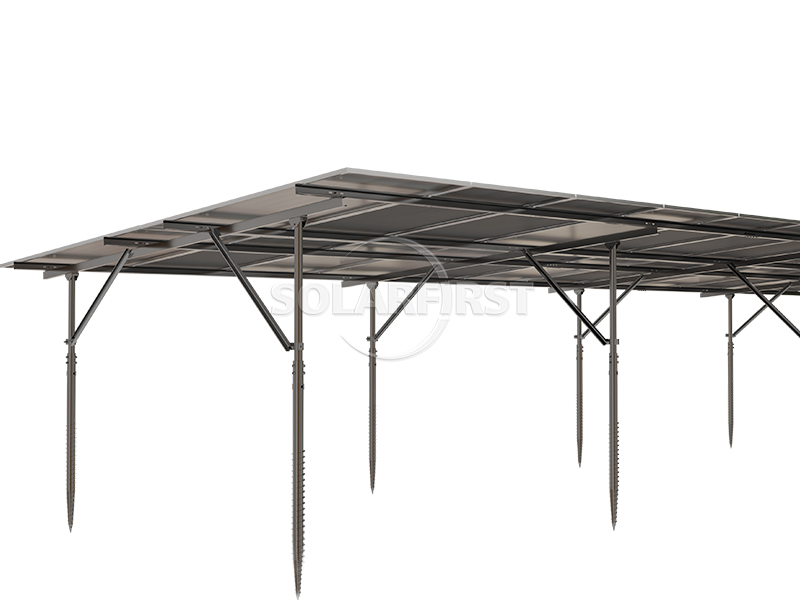

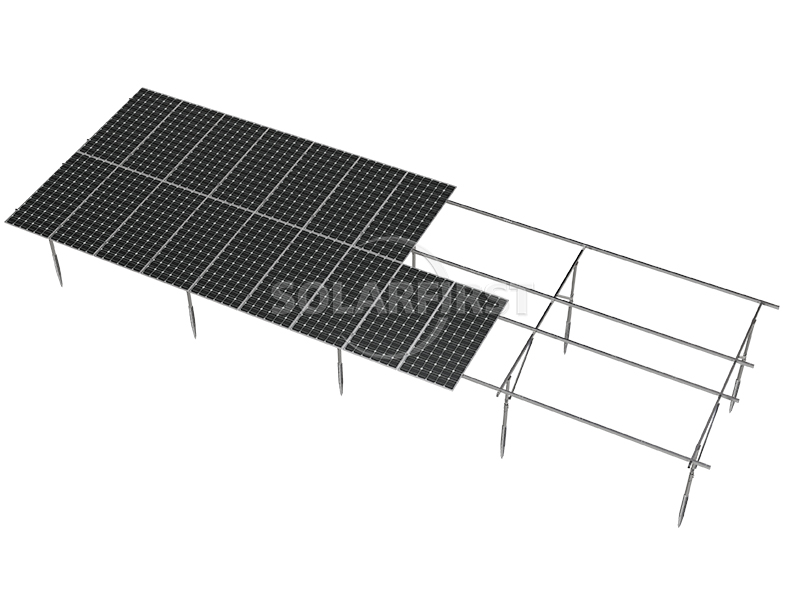

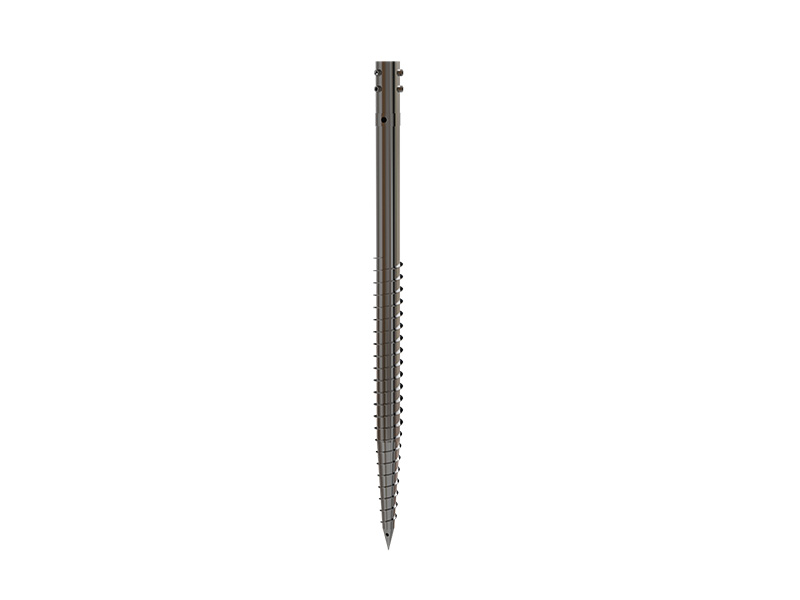

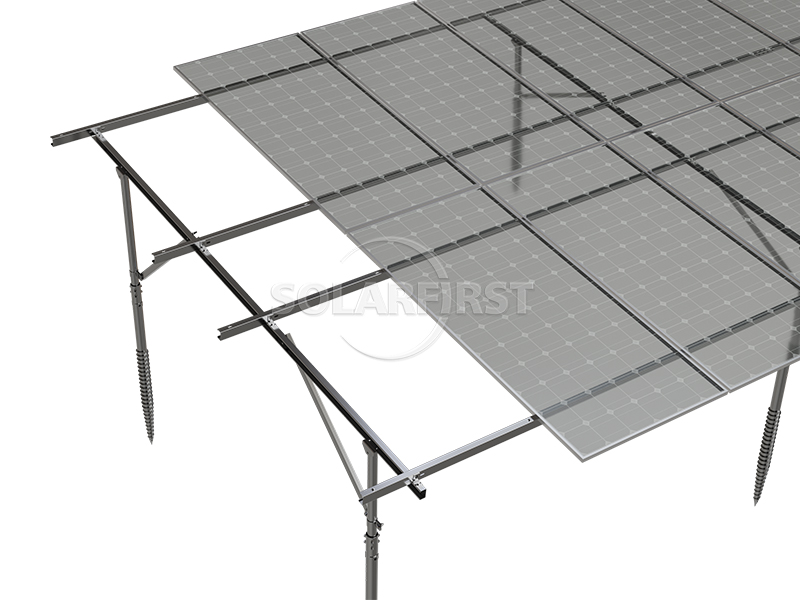

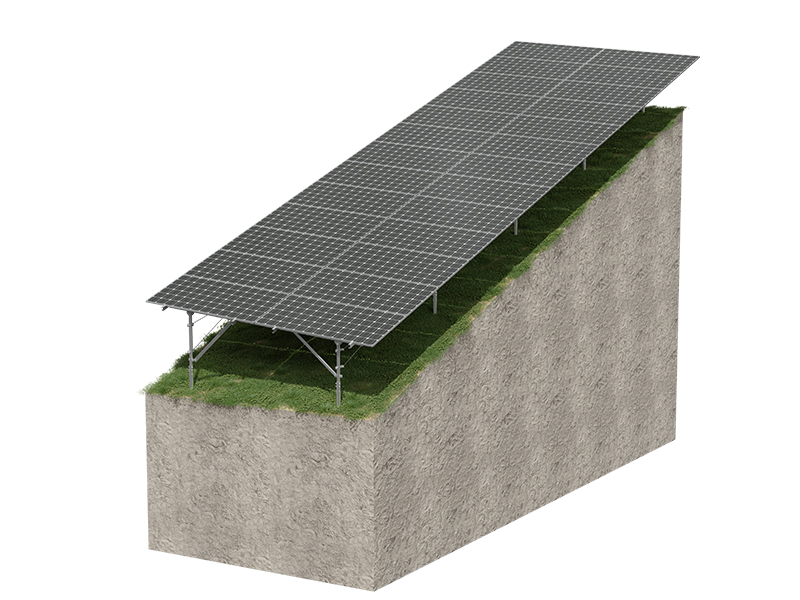

Le système de support photovoltaïque au sol en acier au carbone avec fondation sur pieux hélicoïdaux est un système entièrement métallique à base d'acier au carbone (Q235B/Q355B). Il se compose principalement de deux parties : des pieux hélicoïdaux enterrés et la structure de support aérienne. Les pieux hélicoïdaux sont constitués d'une pointe, d'un corps tubulaire en acier muni de pales hélicoïdales et d'un connecteur supérieur. Ces éléments sont vissés dans le sol à l'aide d'une machinerie spécialisée et constituent la fondation porteuse de l'ensemble du champ photovoltaïque.
Pour garantir une durée de vie extérieure supérieure à 25 ans, tous les composants en acier au carbone sont galvanisés à chaud pour une protection optimale contre la corrosion, avec une épaisseur moyenne de revêtement de zinc d'au moins 80 µm. Ce système assure une liaison entièrement métallique entre la fondation et le support, avec une mise en service immédiate, sans excavation et une recyclabilité optimale, ce qui en fait une solution moderne pour remplacer les fondations en béton traditionnelles.

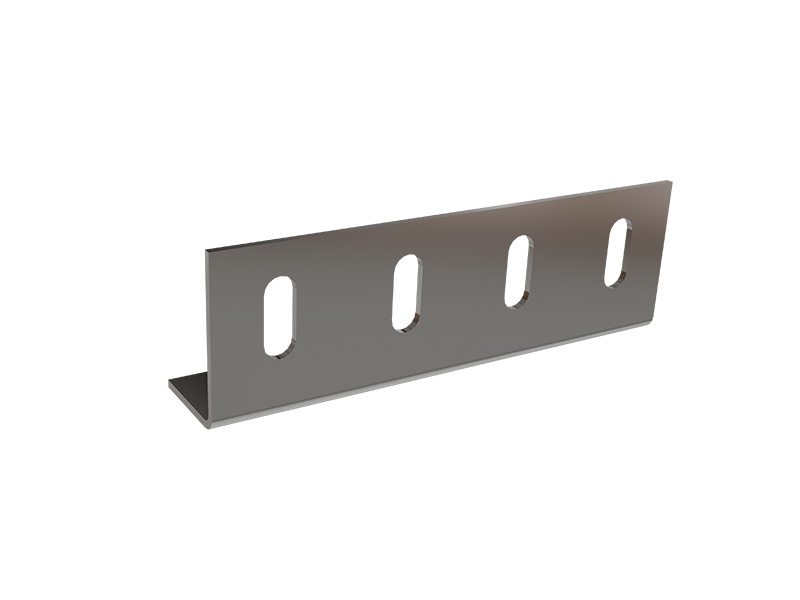

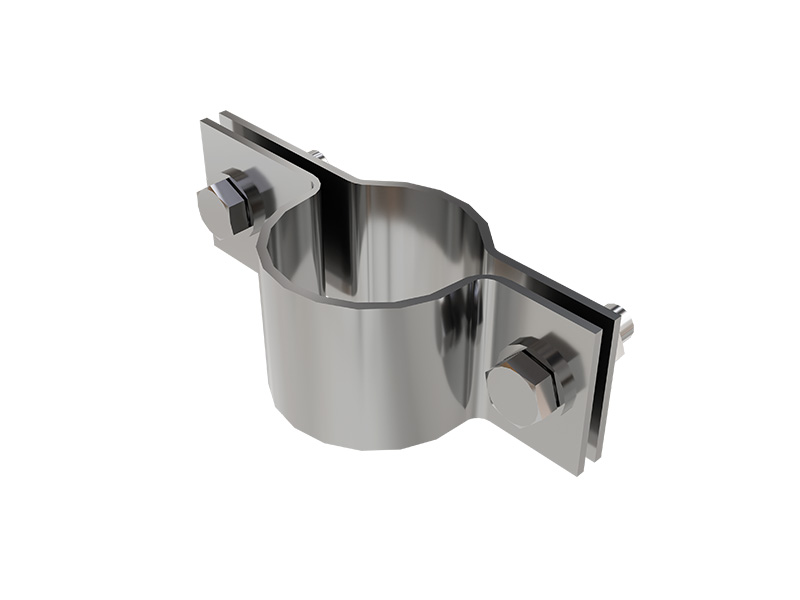

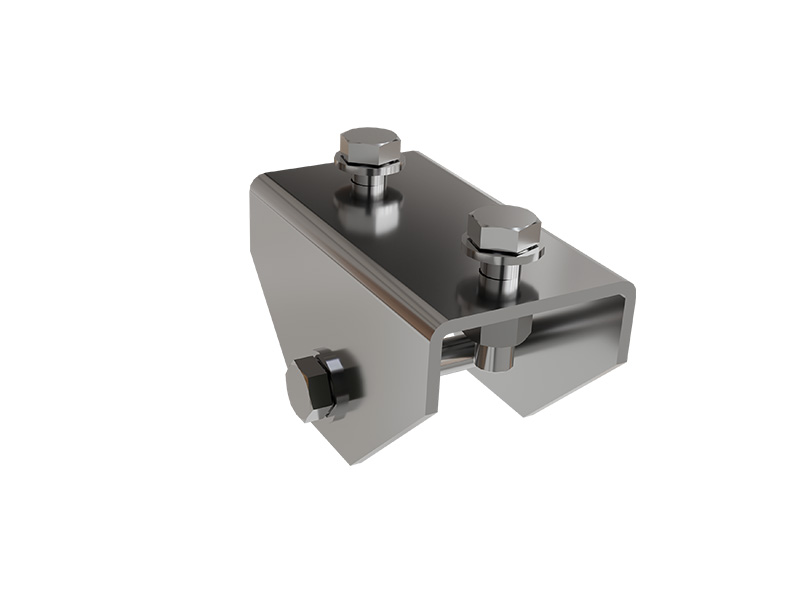

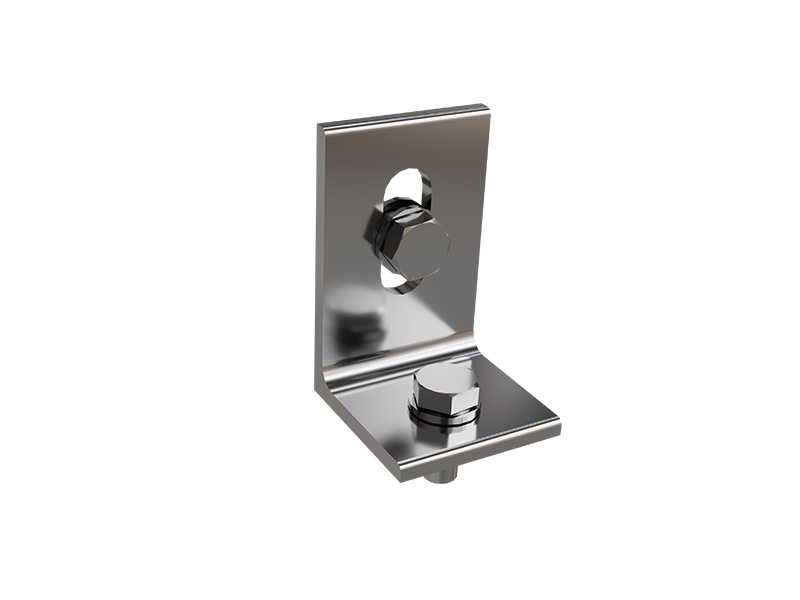

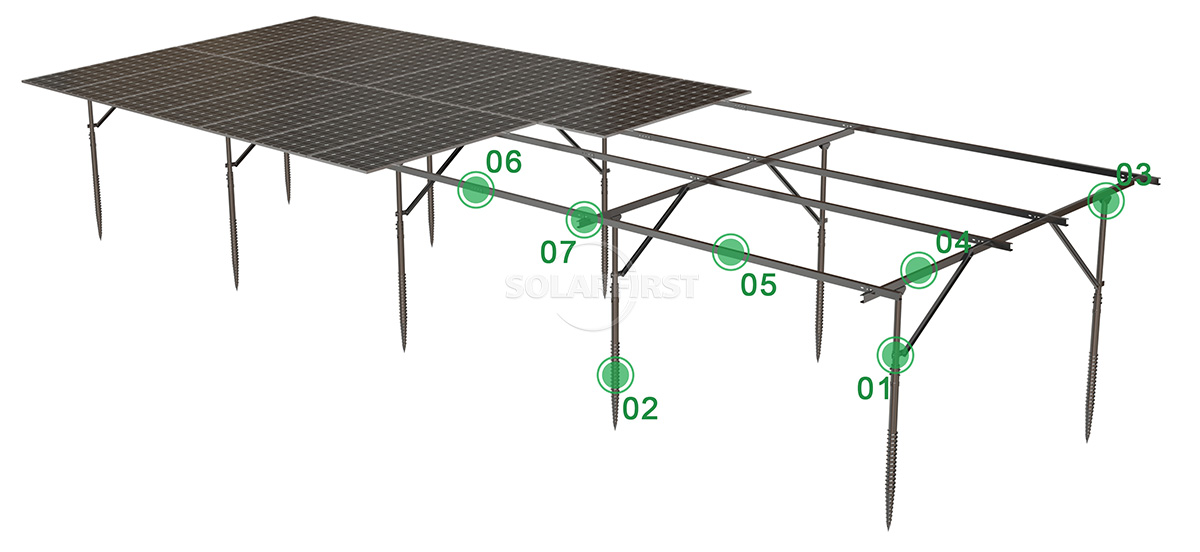

Composants du produit
Avantage
Comparées aux fondations en béton, les pieux hélicoïdaux en acier au carbone offrent des avantages significatifs, alliant haute efficacité et respect de l'environnement :
Paramètres
| Installation | Sol |
| Fondation | Pieux vissés/Béton |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| normes | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Matériel | Aluminium anodisé AL6005-T5, acier galvanisé à chaud, acier pré-revêtu de zinc-aluminium-magnésium, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
Scénarios applicables
Les fondations sur pieux hélicoïdaux en acier au carbone sont devenues le choix privilégié pour les projets photovoltaïques en raison de leurs caractéristiques écologiques et efficaces, notamment dans les scénarios suivants :
▶ Centrales photovoltaïques au sol et en montagne à grande échelle :
Il s'agit du principal cas d'application des pieux hélicoïdaux, adaptables aux terrains accidentés et permettant une protection maximale du relief d'origine.
▶ Projets complémentaires agro-solaires et aquaculture-solaires :
Dans les zones agricoles et aquacoles, les travaux de construction perturbent très peu les terres et les plans d'eau, sans affecter les activités de production quotidiennes.
▶ Zones écologiquement fragiles telles que les déserts, les prairies et les vasières :
Leur faible impact sur l'environnement écologique en fait un choix idéal pour ces projets.
▶ Projets temporaires ou de relocalisation :
Leur structure entièrement métallique et leur recyclabilité leur confèrent des avantages inégalés lors du démantèlement du projet.
Type de sol applicable
Les pieux hélicoïdaux en acier au carbone présentent une bonne adaptabilité à la plupart des conditions géologiques, et excellent particulièrement dans les types de sols suivants :
Limites géologiques à prendre en compte
Malgré sa large applicabilité, les conditions géologiques suivantes limitent son utilisation directe et nécessitent une attention particulière :
▶ Fondations hautement corrosives (zones à forte salinité ou à pollution industrielle) :
La galvanisation à chaud standard peut s'avérer insuffisante pour résister à la corrosion à long terme. Des solutions anticorrosion spécifiques (telles qu'un revêtement zinc-aluminium-magnésium ou un enrobage extérieur en béton) doivent être mises en œuvre ; à défaut, le risque de défaillance structurelle est important.
▶ Fondations rocheuses modérément ou plus fortement altérées :
Il est difficile de visser directement des pieux hélicoïdaux dans de la roche dure et intacte. Un pré-forage est généralement nécessaire, suivi d'une injection de coulis et d'un ancrage, ce qui accroît la complexité et le coût du processus.
▶ Couches de sables mouvants purs ou couches de limon meuble à forte teneur en eau :
Dans les sols très fluides, les lames hélicoïdales ne peuvent pas s'ancrer efficacement dans le sol, ce qui entraîne une capacité portante extrêmement faible des pieux. Leur utilisation directe est strictement interdite.
▶ Strates contenant de gros graviers, des cailloux ou des obstacles souterrains :
Cela peut entraîner une déformation importante ou un blocage du pieu lors du vissage, rendant impossible de garantir la verticalité et la capacité portante nominale du pieu.
Résumé
Les supports photovoltaïques au sol en acier au carbone, associés à des fondations sur pieux hélicoïdaux, représentent l'avenir des fondations pour les centrales photovoltaïques modernes : haute efficacité, économie, respect de l'environnement et fiabilité. Grâce à une méthode de construction avancée de préfabrication en usine et de vissage sur site, cette solution remplace avantageusement le modèle traditionnel de fondation en béton (excavation, coffrage et longue cure), garantissant ainsi une construction rapide et un fonctionnement stable et durable des centrales photovoltaïques.

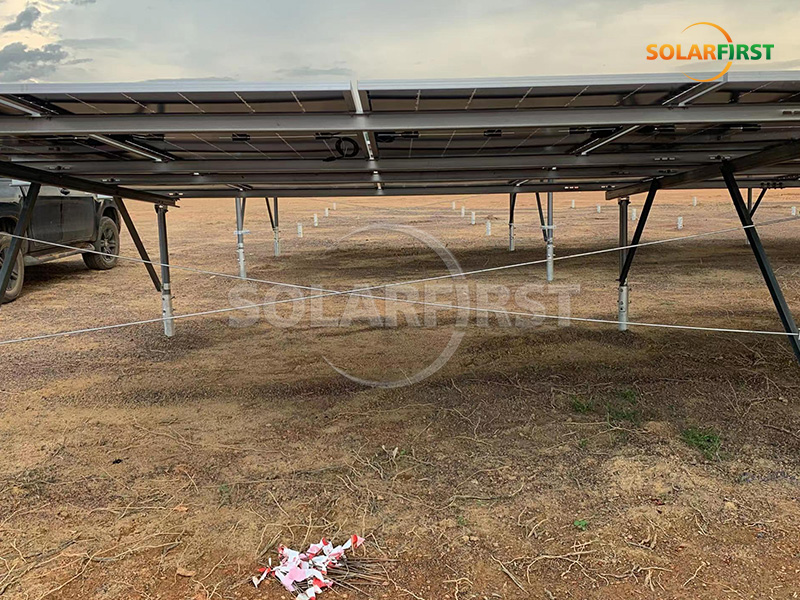

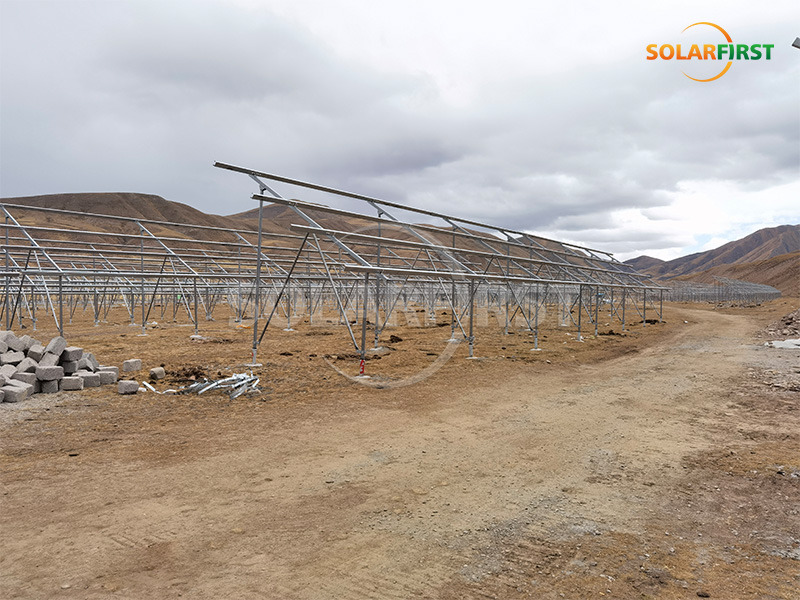

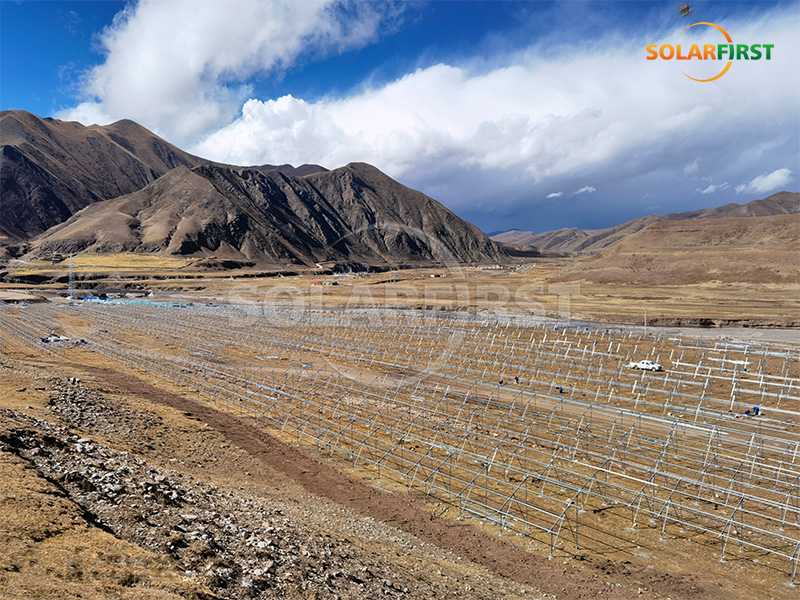

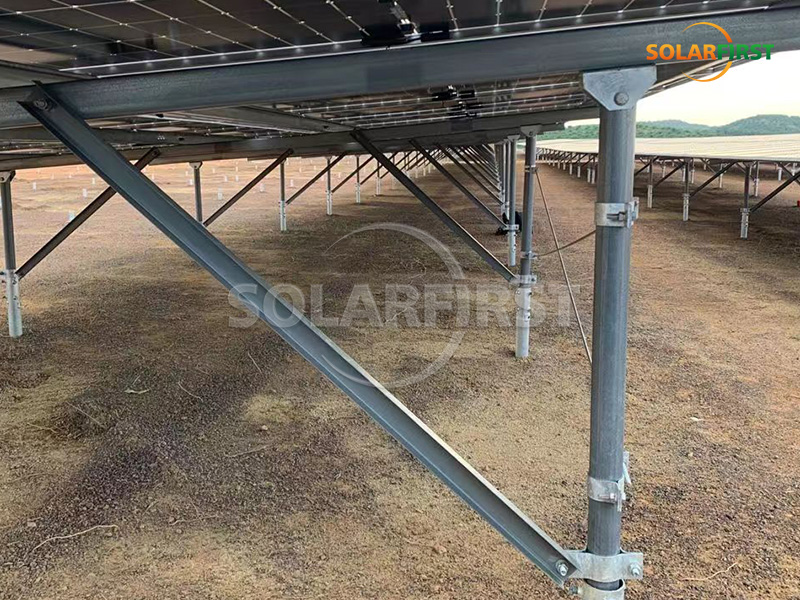

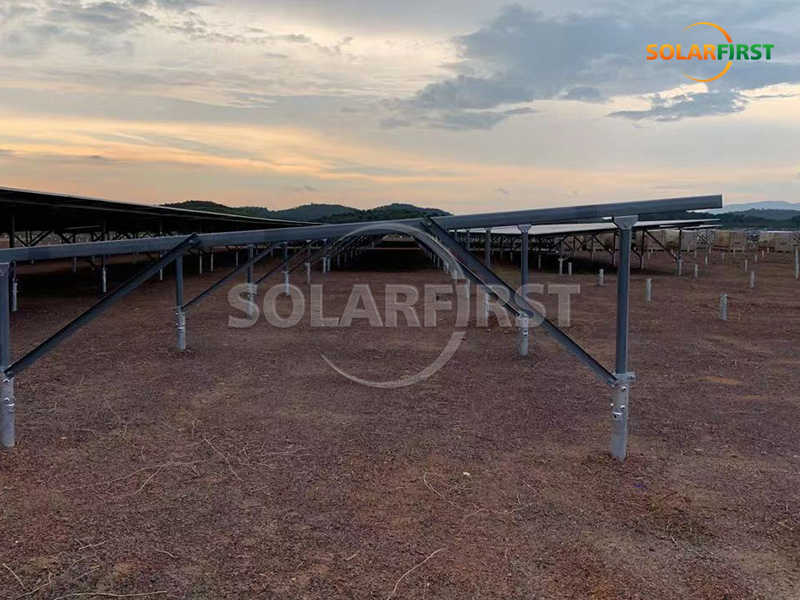

Référence du projet Solar First
Points de connaissances connexes
Support photovoltaïque au sol en acier au carbone - Fondation sur pieux hélicoïdaux : Le matériau de base est l'acier au carbone Q235B/Q355B. Ce système se compose de pieux hélicoïdaux (têtes de pieux, tubes en acier à lames hélicoïdales et connecteurs supérieurs) enterrés et d'une structure de support au sol en surface. L'installation se fait par vissage mécanique dans le sol et sert de fondation porteuse pour le champ photovoltaïque. Tous les composants sont galvanisés à chaud (épaisseur moyenne de la couche de galvanisation ≥ 80 µm), assurant une liaison entièrement métallique. Prêt à l'emploi, sans excavation et recyclable, ce système représente une solution moderne pour remplacer les fondations en béton traditionnelles.
En savoir plus

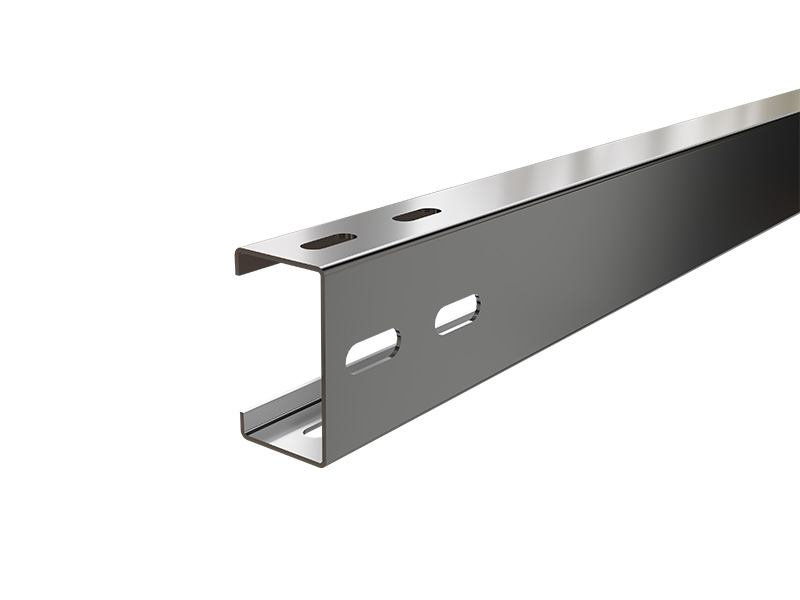

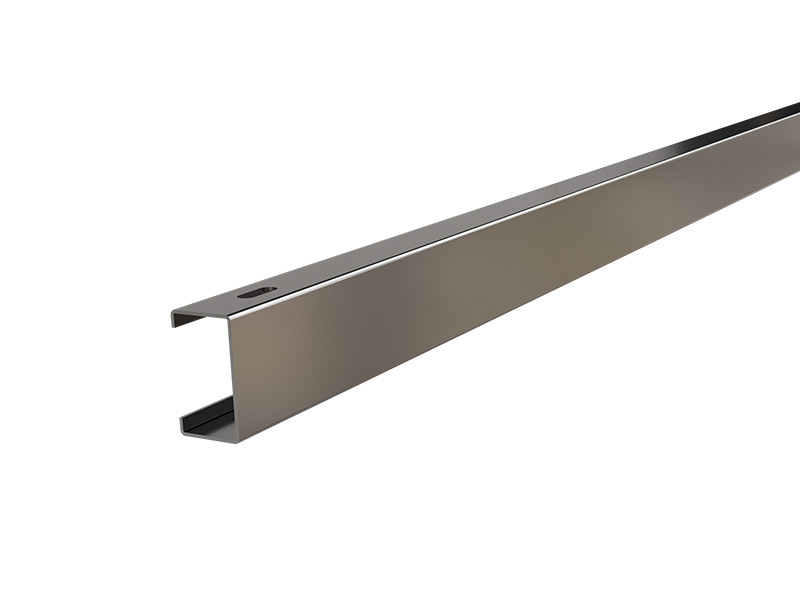

L'acier en forme de C à courbure intérieure est un élément porteur essentiel des systèmes de support photovoltaïques au sol et appartient à la catégorie des aciers à paroi mince formés à froid. Sa section transversale est en forme de C, avec des bords incurvés vers l'intérieur de chaque côté et des nervures de renfort ; c'est pourquoi on l'appelle également « panne photovoltaïque en forme de C ».
