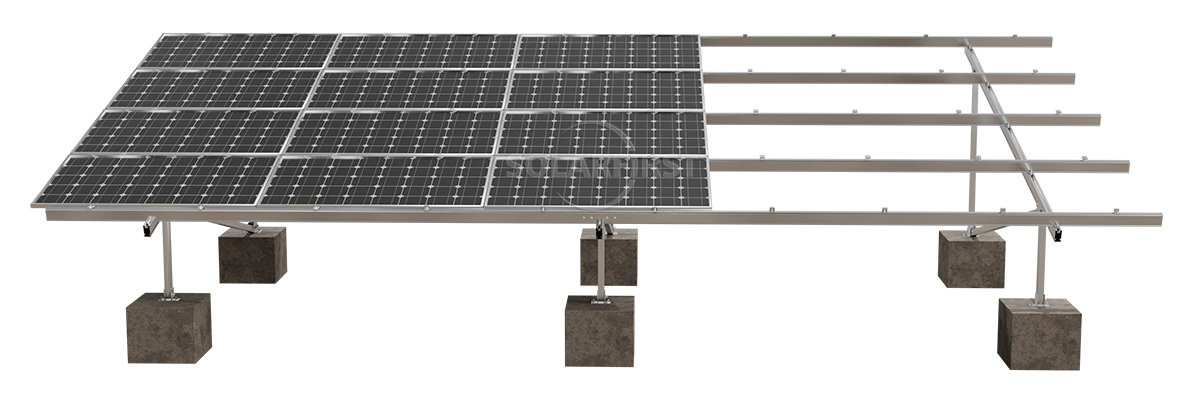

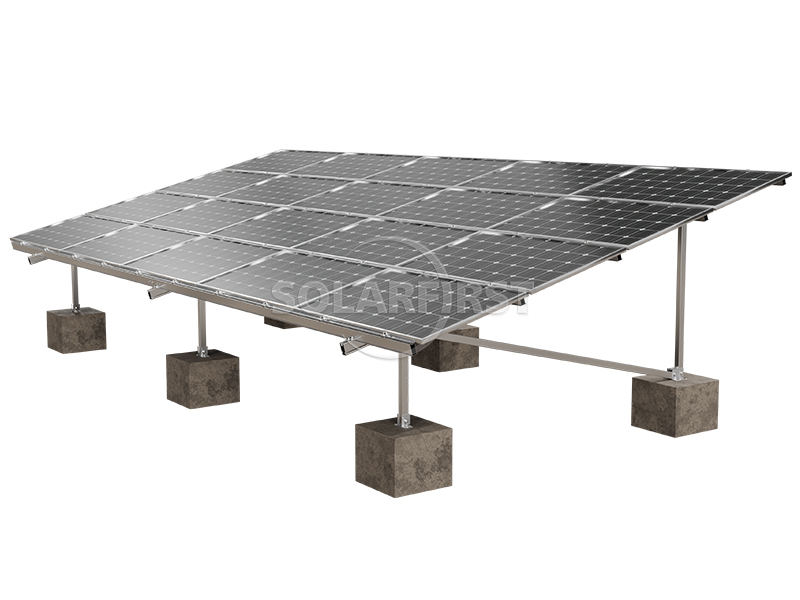

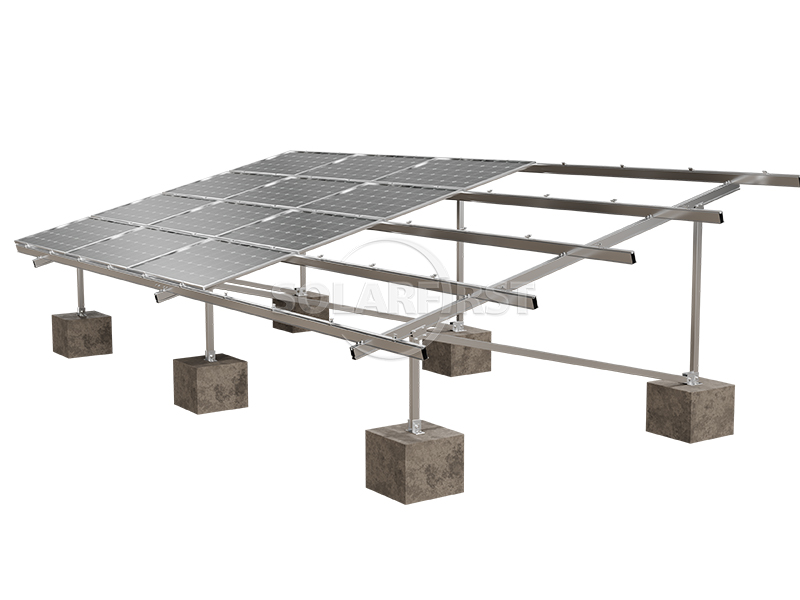

Le système de support photovoltaïque au sol en alliage d'aluminium - schéma de fondation en béton désigne un système de support qui utilise un alliage d'aluminium à haute résistance comme matériau structurel principal et des composants en béton coulés sur place ou préfabriqués comme fondation porteuse, et qui est utilisé pour fixer des modules photovoltaïques solaires dans des zones ouvertes au sol.
Couleur :
Natural silver（Colored according to customer requirements）Certification :
CE, TÜV, ISO9001, SGSMatériel :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit
Ce système combine la légèreté, la haute résistance et la résistance à la corrosion du support en alliage d'aluminium avec la capacité portante stable et fiable de la fondation en béton, et est devenu l'un des systèmes de support les plus utilisés dans la construction actuelle des centrales photovoltaïques au sol.
Ce produit s'applique à une grande variété de terrains ouverts, tels que les prairies, les zones sableuses, les déserts et même les surfaces en béton existantes. Il convient aux centrales photovoltaïques centralisées de grande envergure, aux projets photovoltaïques distribués industriels et commerciaux, ainsi qu'à l'intégration du photovoltaïque en agriculture et à d'autres applications. Selon le type de fondation, il peut être utilisé avec des semelles filantes en béton, des fondations autoportantes en béton ou des fondations sur pieux spiralés.

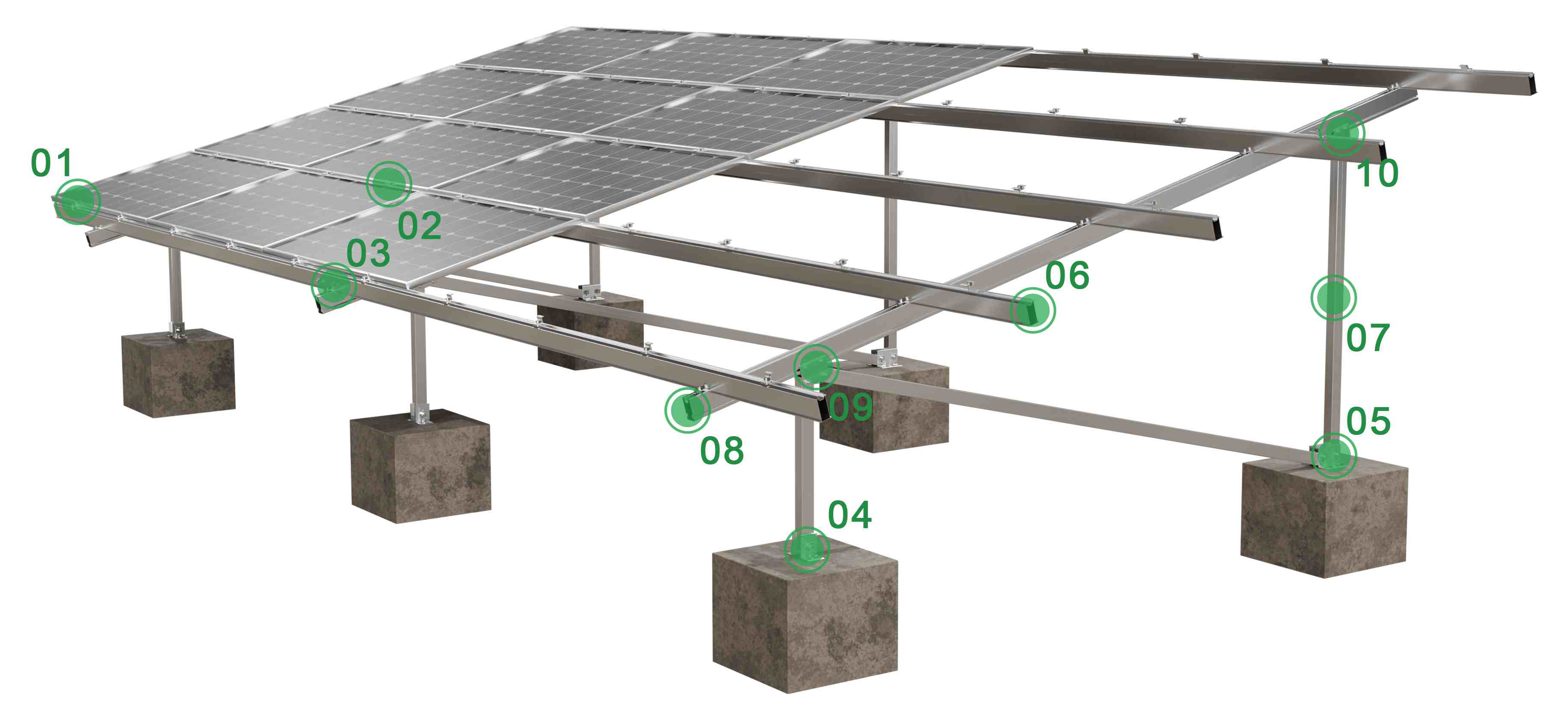

Composants du produit
Avantage
Les supports photovoltaïques (PV) en alliage d'aluminium offrent des avantages significatifs par rapport aux supports traditionnels en acier à plusieurs égards :
Paramètres
| Installation | Sol |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| normes | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Matériel | Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |

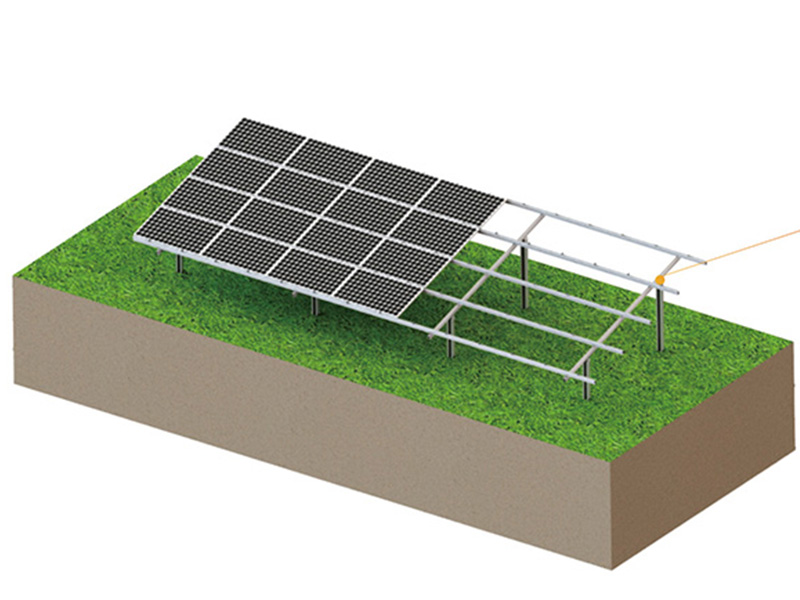

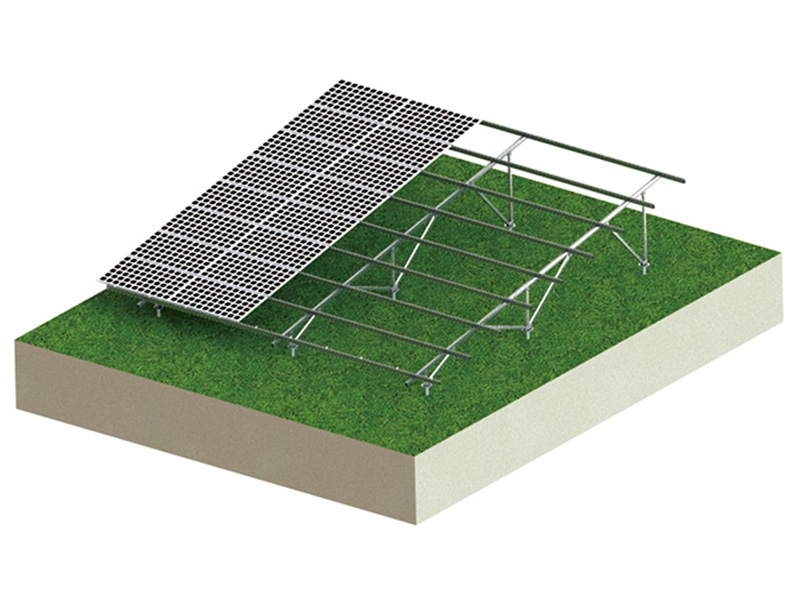

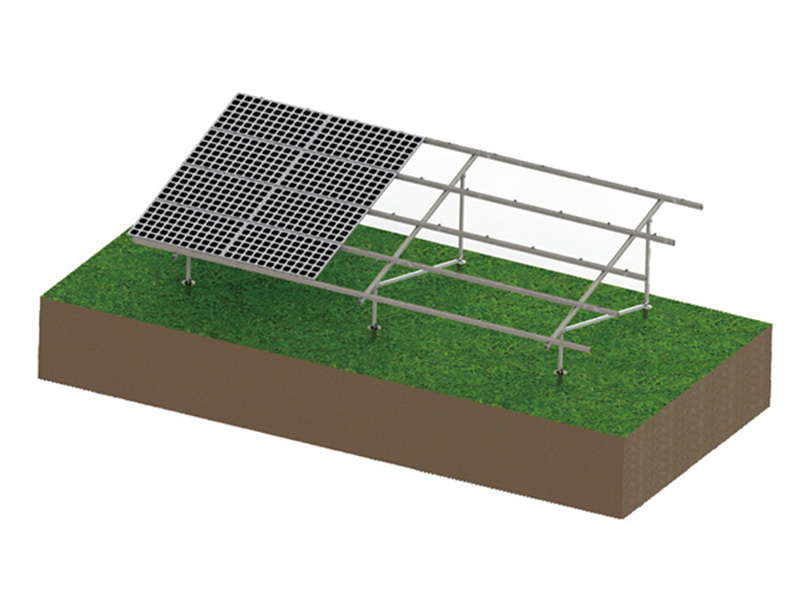

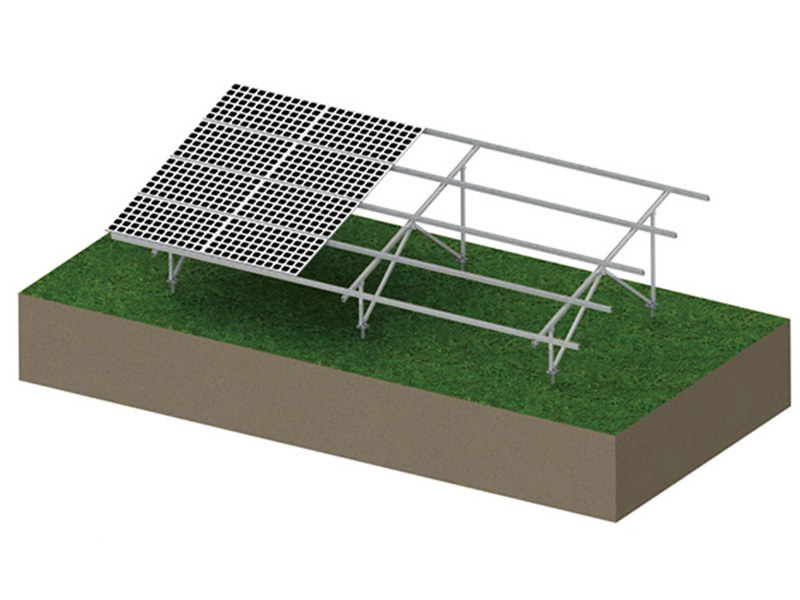

Types de structures
Scénarios applicables
• Centrales électriques au sol centralisées de grande envergure : Grande échelle (MW et plus), terrain dégagé.
Les supports en alliage d'aluminium, légers et performants, associés à des fondations en béton stables et fiables, constituent le choix le plus courant.
• Photovoltaïque distribué industriel et commercial : projets de petite et moyenne taille tels que les espaces ouverts d’usines et les parkings.
Les fondations en ballast de béton sont flexibles et adaptables aux conditions de sol existantes, avec des cycles d'installation courts.
• Projets complémentaires photovoltaïques agricoles : des cultures sont plantées sous des modules photovoltaïques.
La hauteur de la fondation en béton est réglable (500-2000 mm), assurant un espace pour une utilisation agricole.
• Projets complémentaires photovoltaïques pour la pisciculture : des modules photovoltaïques sont installés au-dessus des étangs piscicoles.
Les fondations sur pieux en béton sont résistantes à la corrosion et stables, adaptées aux zones où le niveau de l'eau fluctue.
• Zones venteuses/neigeuses : Fortes charges de vent et accumulation importante de neige.
Le système a été vérifié par des calculs d'état limite de résistance au vent et à la neige et convient aux vitesses de vent ≤ 60 m/s et aux conditions de neige abondante.
Types de sols applicables
Limites géologiques à prendre en compte
Les conditions géologiques suivantes peuvent rendre les fondations superficielles en béton inadaptées ou extrêmement difficiles à installer en raison d'une capacité portante insuffisante ou d'une instabilité du sol, nécessitant une évaluation préalable ou d'autres types de fondations :
▶ Sol mou
Composé de limon, d'argile limoneuse, de tourbe et de remblais. Forte teneur en eau naturelle et capacité portante extrêmement faible (généralement faible). < 80 kPa), sujette à la déformation par compression et à une instabilité générale.
▶ sols problématiques
Lœss compressible, sols expansifs, sols gelés et sols salins. Au contact de l'eau, des tassements importants, une dilatation volumique et un soulèvement dû au gel se produisent, compromettant fortement la stabilité des fondations.
▶ Remblai sous-consolidé
Remblais récemment remblayés, brièvement stockés, de composition complexe, composés de matériaux simples et divers. N'étant pas encore totalement consolidés sous leur propre poids, ils présentent des tassements importants et irréguliers.
▶ Sol à forte corrosion
Bien que l'impact direct de la chimie du sol sur le béton lui-même puisse être limité, elle peut affecter la durabilité à long terme des fondations par le biais de l'infiltration des eaux souterraines, nécessitant ainsi une évaluation spécifique.
▶ Terrain spécial
Dans les zones présentant des pentes abruptes, des déclivités importantes ou des niveaux de nappe phréatique élevés, la stabilité des fondations étendues est difficile à garantir.
Résumé

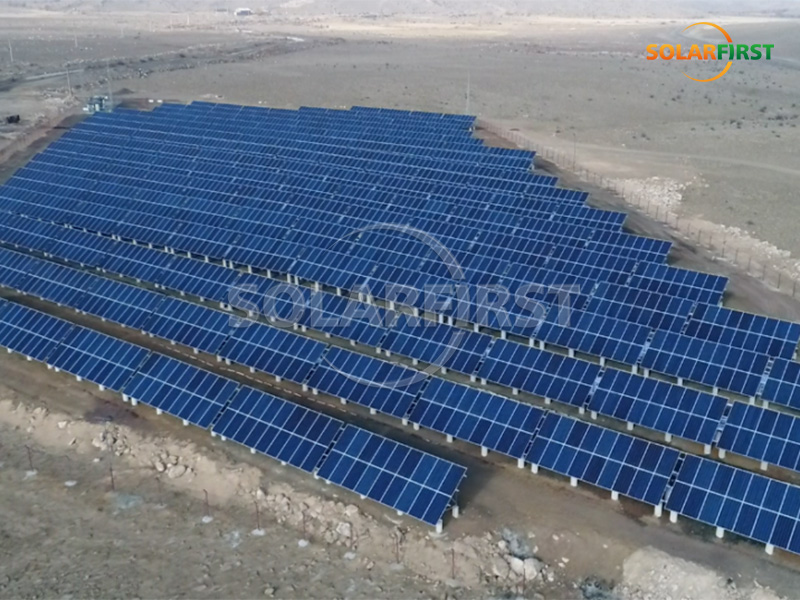

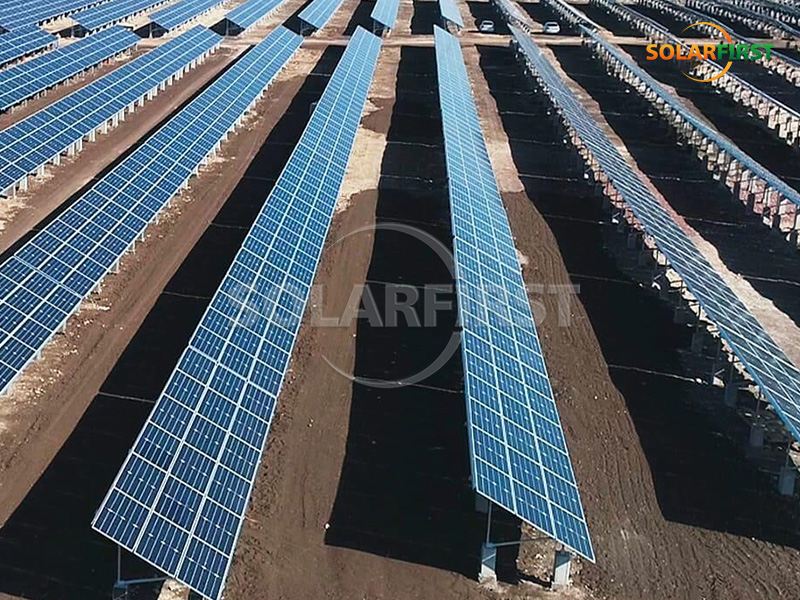

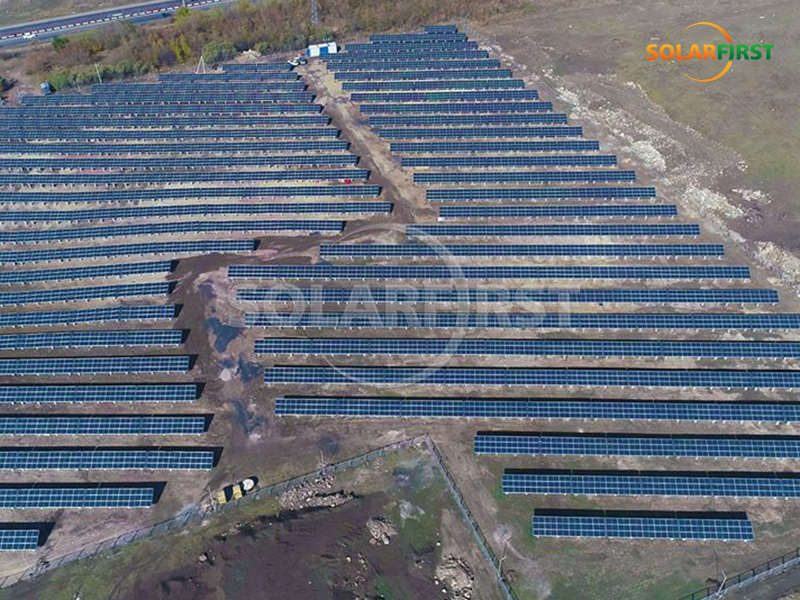

Référence du projet Solar First
