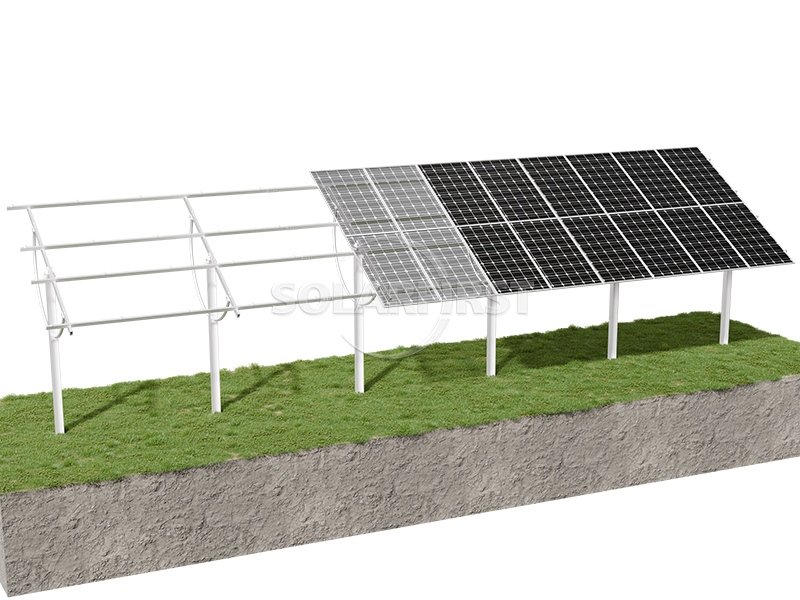

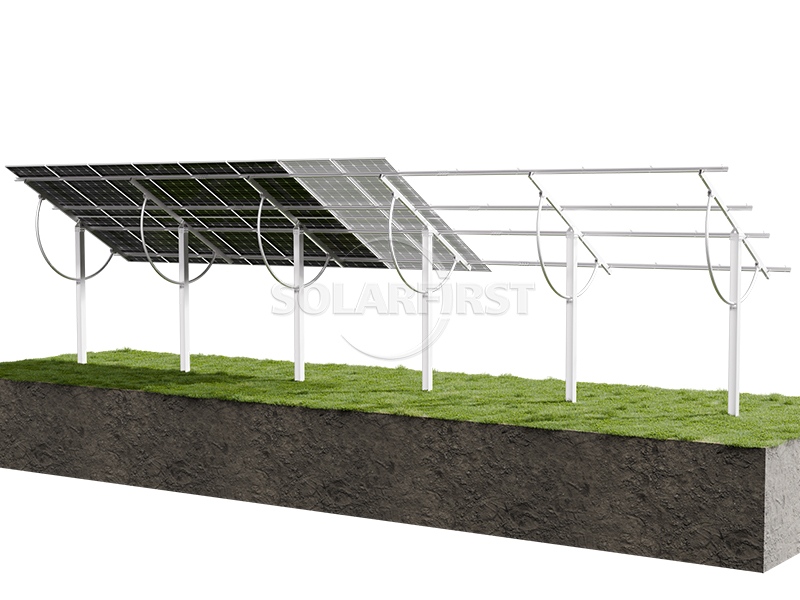

La structure de support photovoltaïque au sol à inclinaison réglable manuellement, de type tirant en forme d'arc, permet un ajustement angulaire de 0° à 40° selon l'axe nord-sud grâce à son mécanisme de tirant. Fonctionnant sans moteur, elle peut être manipulée par une seule personne. Son coût est comparable à celui des supports fixes, mais elle offre la possibilité d'ajuster l'inclinaison en fonction des saisons, augmentant ainsi la production d'énergie de 3 % à 10 %. Fabriquée en acier galvanisé haute résistance, sa structure est résistante à la corrosion et durable. Adaptée aux centrales solaires au sol de grande envergure, elle est compatible avec les modules photovoltaïques les plus courants. C'est une solution fiable qui allie rentabilité et rendement énergétique.
Couleur :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)Certification :
CE, TÜV, ISO9001, SGSMatériel :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit

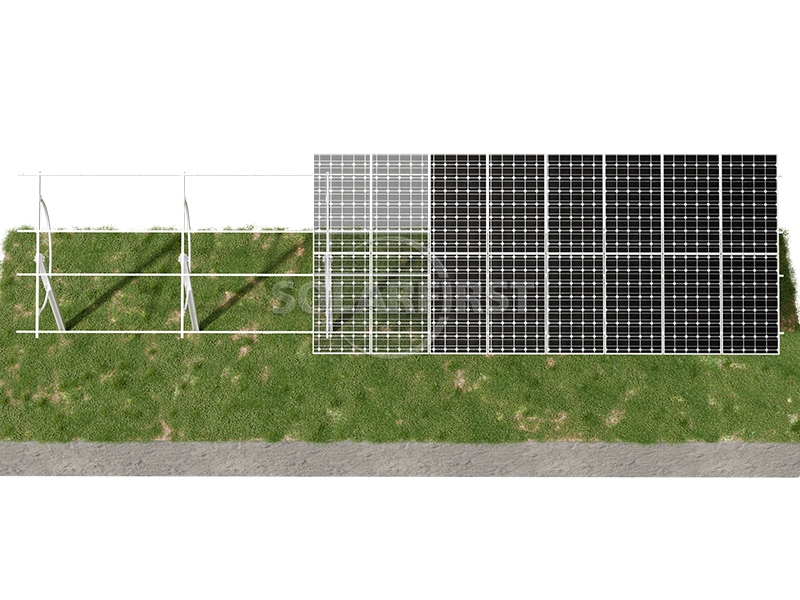

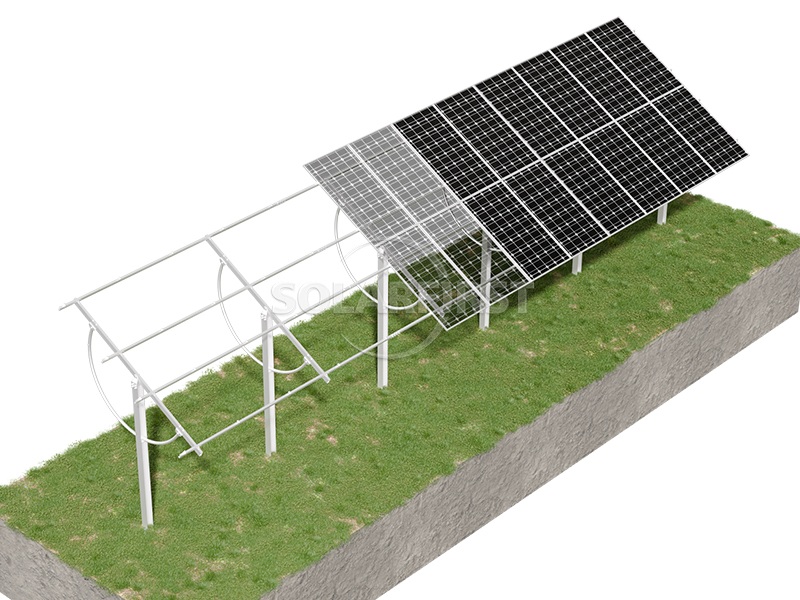

Le support photovoltaïque au sol à inclinaison réglable manuellement par tirant en forme d'arc est un système innovant dérivé du support fixe. Ce système intègre un mécanisme de réglage par tirant en forme d'arc sur le support à colonne unique, permettant ainsi d'orienter manuellement les modules photovoltaïques nord-sud en fonction des variations saisonnières de l'angle solaire. Il en résulte une augmentation du rayonnement solaire incident verticalement sur la surface des modules, et une amélioration significative du rendement de la centrale.
Contrairement aux supports fixes traditionnels, ce produit ne nécessite pas de motorisation. Il permet un réglage précis des angles par simple commande manuelle, garantissant ainsi la stabilité du système tout en réduisant considérablement les coûts d'équipement et les frais de maintenance. Comparé aux supports de suivi onéreux, ce produit présente une structure simple, une grande fiabilité et un taux d'utilisation de l'espace élevé. Il constitue une solution économique intermédiaire entre les supports fixes et les supports de suivi.

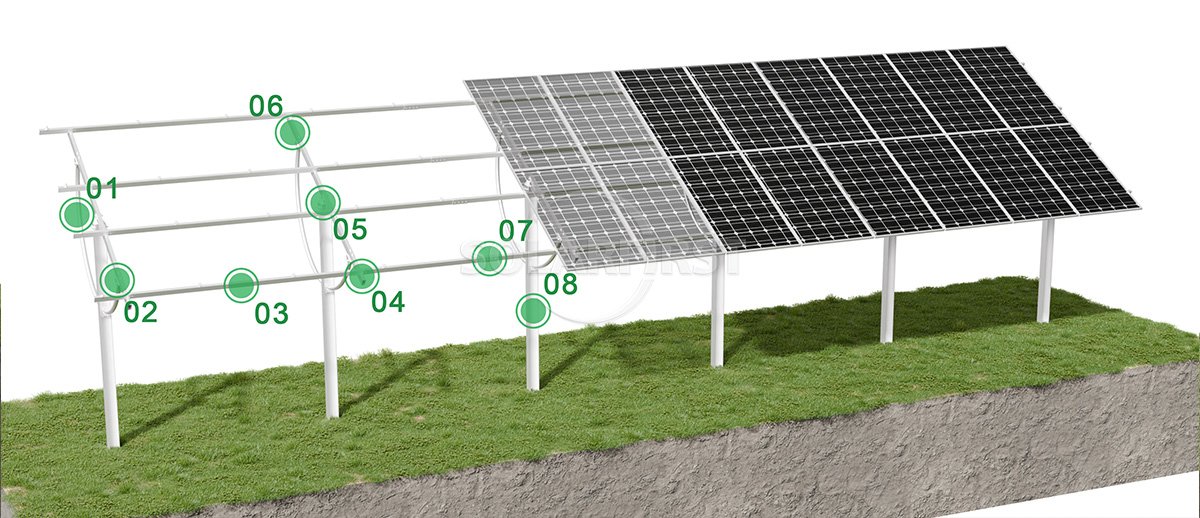

Composants du produit

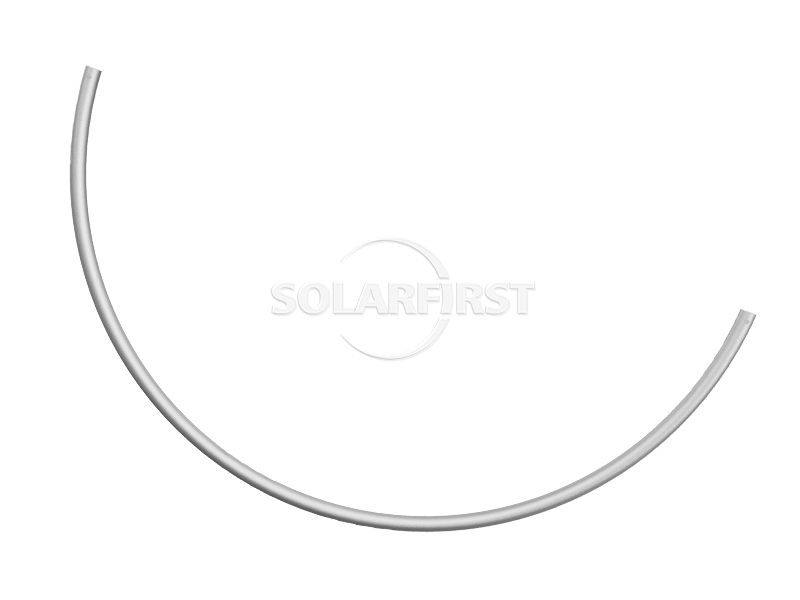

01 Tige de tension en forme d'arc

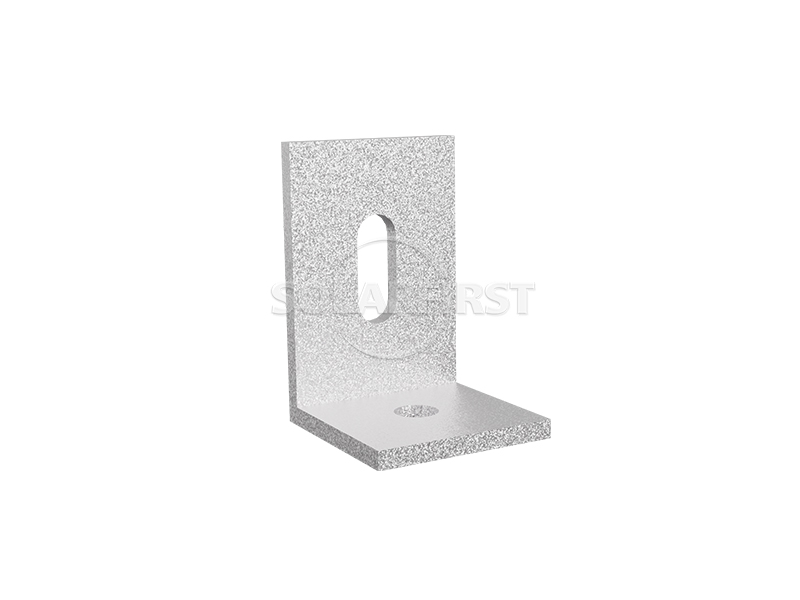

Connecteur triangulaire 02

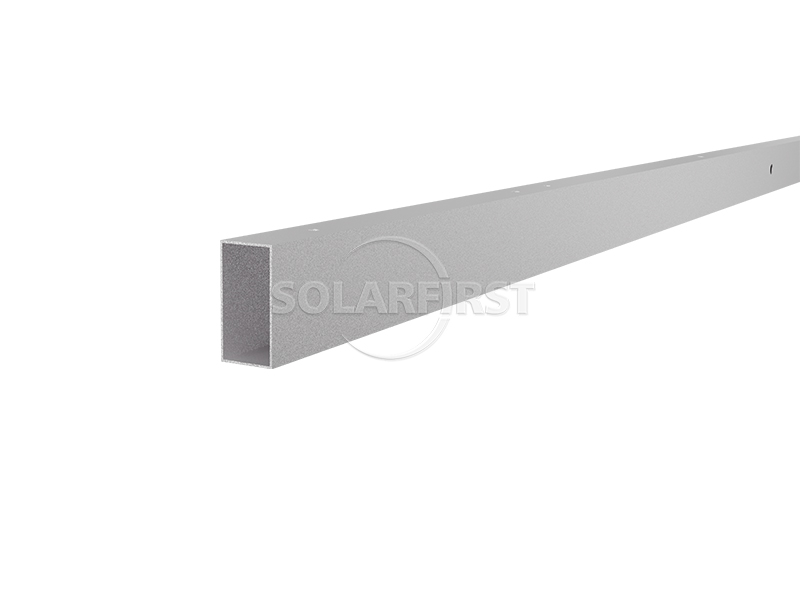

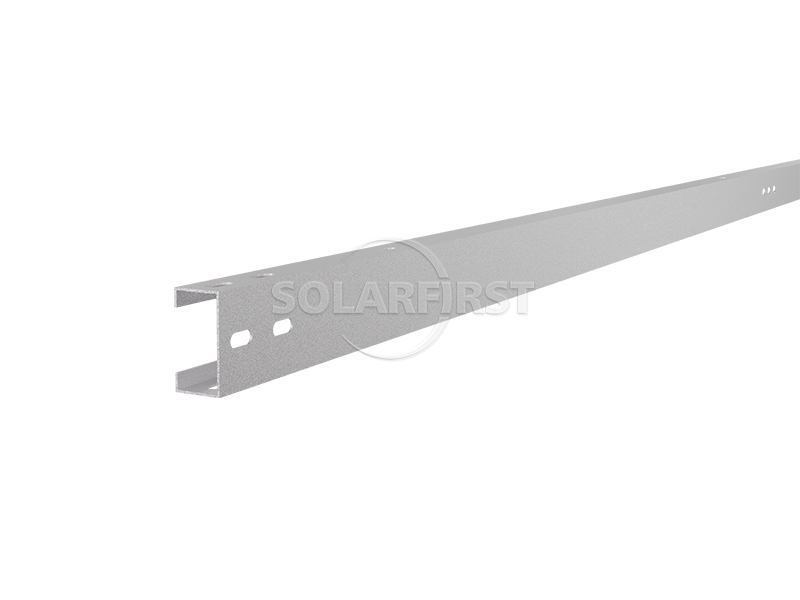

03 Purlin

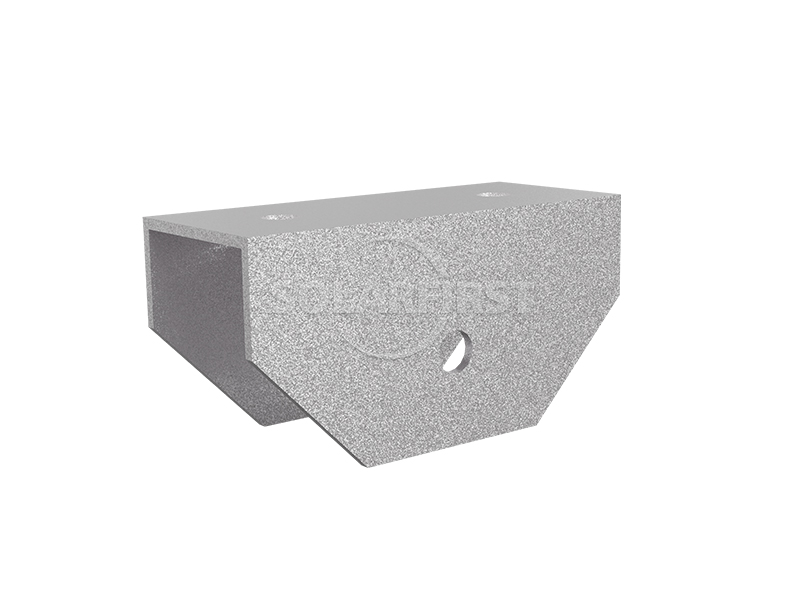

Support de panne 04

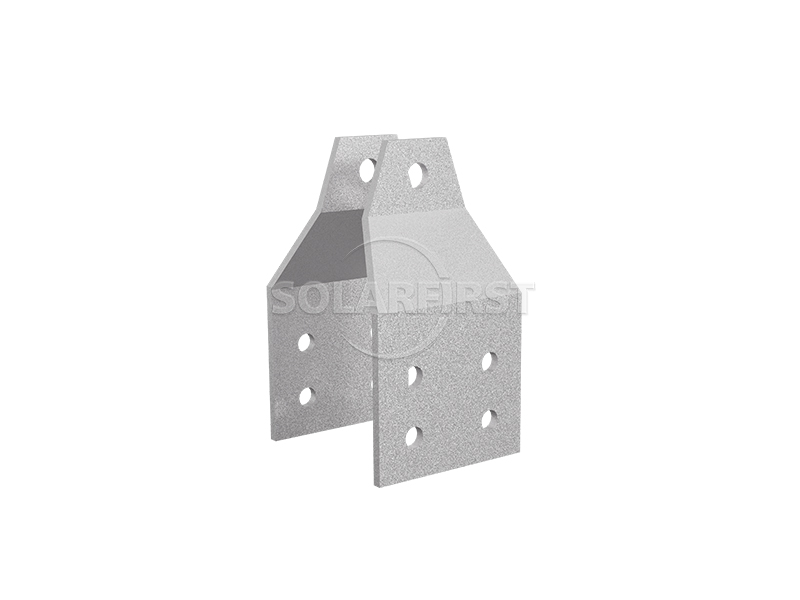

Connecteur de faisceau 05
Poutre 06

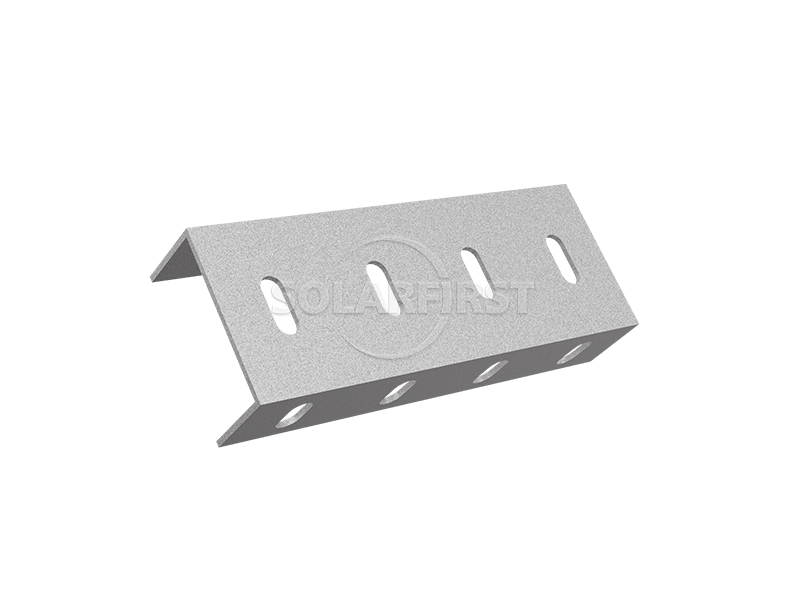

Connecteurs de panne 07

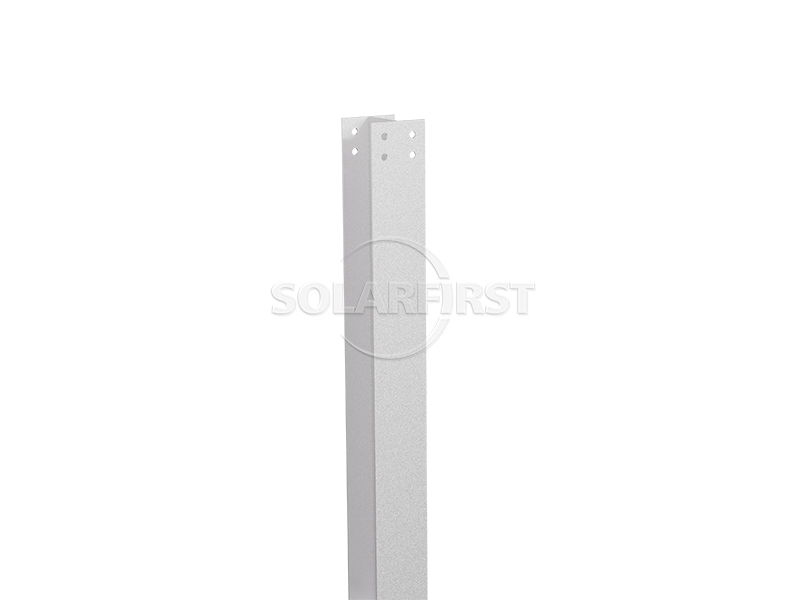

Colonne 08
Avantage

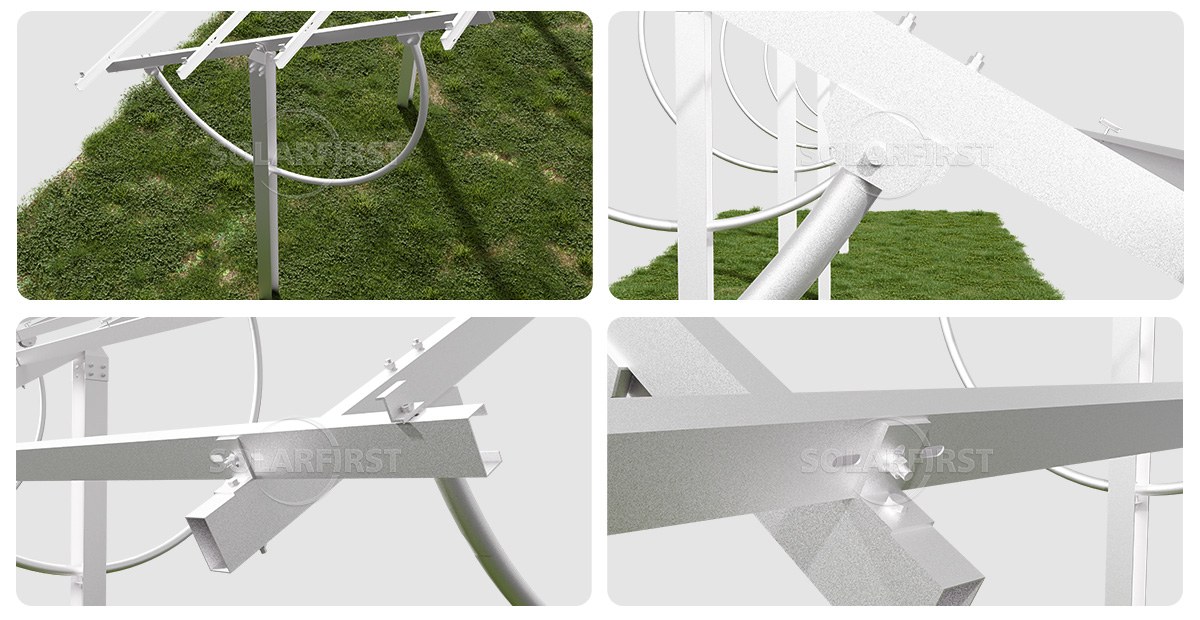

▶ La structure de réglage de la tige de traction en forme d'arc est facile à utiliser
Ce produit utilise une tige de traction en forme d'arc de cercle comme mécanisme de réglage principal. Grâce à de multiples trous de positionnement sur cette tige et à des goupilles de fixation sur la colonne, l'angle du support du panneau photovoltaïque est verrouillé avec précision. Pour régler l'angle, il suffit de retirer la goupille, de pousser la tige jusqu'à l'angle souhaité (entre 0° et 40°), puis de réinsérer la goupille. Cette conception rend la manipulation manuelle très simple et sûre, et permet à deux personnes seulement de régler l'angle de l'ensemble du système.
▶ Matériau haute résistance, durable et résistant à la corrosion
Les principaux composants sont en acier au carbone Q235B et leurs surfaces sont traitées par galvanisation à chaud ou par galvanisation à l'aluminium-magnésium. Ce procédé garantit une excellente résistance à la corrosion, prévenant efficacement la rouille et le vieillissement. Les supports, d'une dureté et d'une stabilité élevées, sont indéformables et résistants à la fissuration, assurant ainsi une longue durée de vie. Les fixations sont en alliage zinc-nickel ou en acier inoxydable SUS304, garantissant la fiabilité à long terme des nœuds de connexion.
▶ Conception d'optimisation structurelle, avec installation efficace
Le système présente une structure simple, peu de composants et des connexions aisées. Les principaux éléments sont préfabriqués en usine ; seuls des éléments de fixation sont nécessaires pour l’assemblage et le raccordement sur site afin de finaliser l’installation. Les fondations peuvent également être préfabriquées, ce qui raccourcit encore la durée du chantier. Chaque module ne requiert qu’un petit nombre de colonnes, réduisant ainsi les coûts liés aux fondations et à l’installation.
▶ L'efficacité de la production d'électricité s'est considérablement améliorée.
Comparativement aux systèmes à installation fixe, le réglage saisonnier de l'inclinaison permet d'accroître la production d'énergie de 3 % à 10 %. Les utilisateurs peuvent sélectionner l'angle d'inclinaison optimal, compris entre 0° et 40°, en fonction de la longitude et de la latitude du site et des conditions astronomiques, afin d'optimiser l'utilisation des ressources lumineuses.
▶ Faibles coûts d'entretien
Fonctionnement entièrement manuel, sans moteur ni contrôleur électrique, ce système élimine tout risque de panne mécanique liée à la commande électrique et réduit considérablement les coûts de maintenance. La structure à tige de traction arquée évite l'usure prématurée des vis et des douilles des supports à vérins traditionnels, et le mécanisme de fixation angulaire garantit une grande fiabilité.
Paramètres
| Installation | Sol |
| Méthode de réglage | Transmission à levier manuel purement mécanique |
| Angle d'inclinaison | 0° ~ 40° (Réglage possible en fonction de l'angle d'incidence du soleil) |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| Normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Matériel | Aluminium anodisé AL6005-T5, acier galvanisé à chaud, acier galvanisé au magnésium et à l'aluminium, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
| Durée de vie prévue | 25-30 ans |
Scénarios applicables
▪ Centrale photovoltaïque au sol à grande échelle :
Ce produit est spécialement conçu pour les centrales électriques commerciales et de service public de grande envergure et s'adapte à divers types de terrains, tels que les plaines, les collines et les montagnes. Grâce à sa conception flexible et à sa fonction de réglage manuel, il optimise la production d'énergie quelles que soient les conditions régionales et climatiques.
▪ Scénario de demande d'ajustement saisonnier :
Applicable aux projets nécessitant un ajustement de l'inclinaison du composant en fonction des variations saisonnières. Cet ajustement peut être effectué 2 ou 4 fois par an. Dans les régions de basse latitude, une inclinaison plus faible (par exemple, de 0° à 15°) peut être définie pour compenser les saisons où l'angle d'élévation solaire est plus important. Dans les régions de haute latitude ou les zones enneigées, une inclinaison plus importante (par exemple, de 30° à 40°) peut être définie afin d'optimiser la réception de la lumière en hiver et de faciliter le glissement de la neige.
▪ Pour les projets de moyenne et grande envergure sensibles aux coûts :
Aucun équipement électrique, comme des moteurs ou des contrôleurs, n'est nécessaire. Le coût du système est sensiblement le même que celui d'une structure fixe, tout en permettant d'accroître significativement la capacité de production d'énergie. Cette solution est particulièrement adaptée aux projets de centrales électriques au sol visant à optimiser le retour sur investissement.
▪ Projets présentant des exigences élevées en matière d'adaptabilité au terrain :
La pente est-ouest est ajustable à ±15°, tandis que la pente nord-sud est illimitée. Leur disposition flexible permet d'optimiser l'utilisation des terrains accidentés.
Résumé
Le support photovoltaïque au sol à inclinaison réglable manuellement, de type tirant arqué, est un système innovant spécialement conçu pour les centrales solaires au sol de grande envergure. Il permet un réglage manuel de l'inclinaison de 0° à 40° selon l'axe nord-sud grâce à ses tirants arqués et à un mécanisme de positionnement par goupille. Sans motorisation, son utilisation est simple (une seule personne suffit). Son coût est comparable à celui des supports fixes, mais il optimise l'angle de réception de la lumière en fonction des saisons, augmentant ainsi la production d'énergie de 3 à 10 %. Fabriqué en acier au carbone Q235B galvanisé à chaud ou traité à l'aluminium-magnésium, le support est robuste, durable et offre une excellente résistance à la corrosion. Il s'adapte à tous types de terrains (plaines, collines, montagnes) et est compatible avec les composants encadrés ou non encadrés et les installations horizontales ou verticales.
La principale caractéristique de ce produit réside dans sa tige de traction arquée, qui intègre réglage et support structurel. Ce système évite non seulement l'usure inhérente aux systèmes de réglage à vis traditionnels, mais simplifie également la structure et réduit considérablement les coûts d'exploitation et de maintenance. Parallèlement, il pallie les inconvénients des supports de suivi complexes et coûteux, ainsi que leur faible taux d'utilisation du sol. Il offre un équilibre optimal entre investissement initial et rentabilité à long terme, ce qui en fait une solution photovoltaïque au sol idéale, alliant fiabilité, économie et rendement énergétique.
