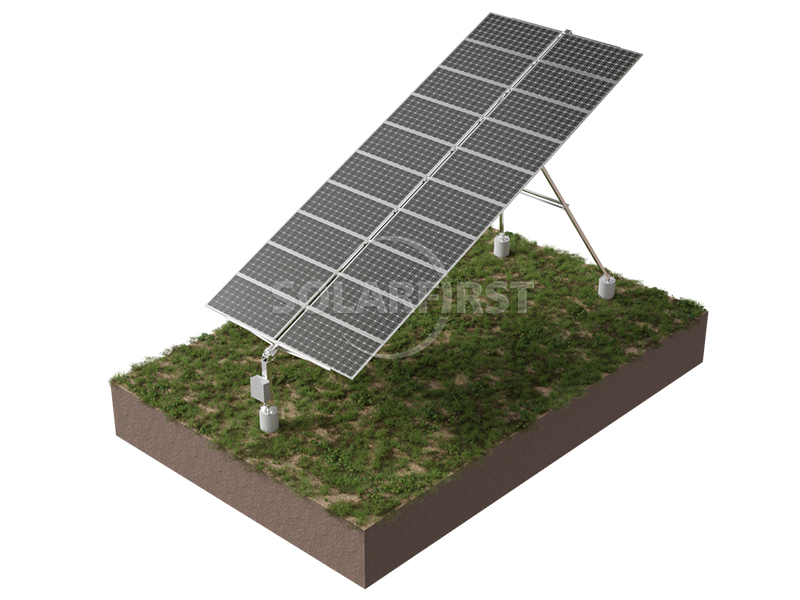

Le système de suivi mono-axial incliné est une solution de support de suivi intelligente adaptée aux centrales photovoltaïques. Ce système utilise un mécanisme de rotation mono-axial permettant aux modules photovoltaïques de suivre les variations de l'angle d'azimut du soleil autour d'un axe incliné, améliorant ainsi l'efficacité de la captation de l'énergie solaire à différents moments. Optimisé pour les terrains complexes, ce système peut être déployé sur des sites accidentés tels que les montagnes et les pentes, offrant aux projets photovoltaïques une option qui concilie augmentation de la production d'énergie et adaptabilité technique.
Description du produit
Le système utilise une structure mécanique mono-axiale inclinée, dont l'arbre de rotation forme un angle avec le sol (réglable de 5° à 25°). Le réseau de composants pivote autour de cet axe pour suivre l'azimut du soleil. Sa structure repose sur un cadre spatial en forme de grille, combinant des portiques en A et des supports multipoints pour répartir la charge et optimiser la rigidité globale. Chaque rangée de supports de suivi est indépendante, garantissant l'absence d'obstruction et facilitant la construction et la maintenance. Le système de contrôle utilise une horloge temps réel, le positionnement GPS et, en option, les données d'un anémomètre, associés à un algorithme de contrôle en boucle fermée, pour piloter le réducteur rotatif et ajuster l'angle des supports. Le système peut également intégrer des informations météorologiques et activer automatiquement le suivi inverse en cas de contre-jour afin de réduire les ombres entre les panneaux.

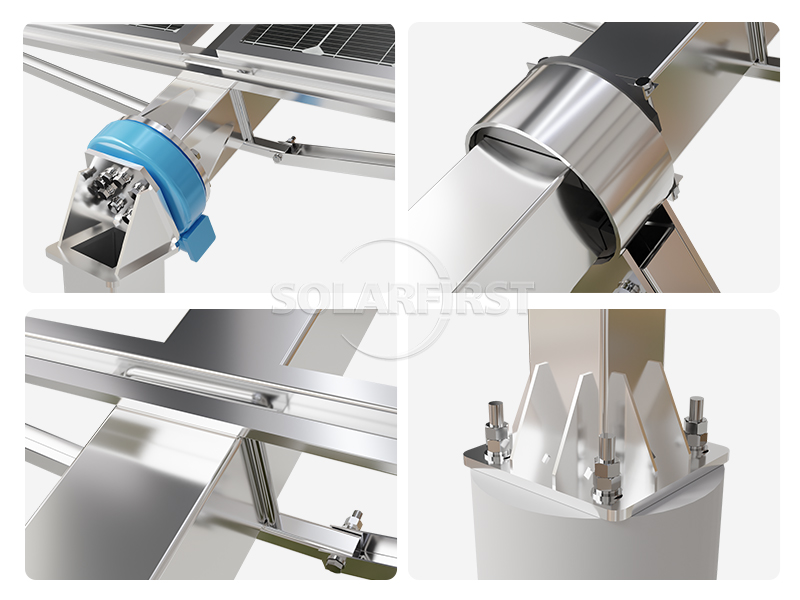

Composants du produit
Avantage
▶ Adaptabilité au terrain:
La conception structurelle s'adapte à des terrains variés tels que les ondulations et les pentes, avec des exigences relativement faibles en matière de planéité du site.
▶ Performances de stabilité :
La structure en chevrons et le système de support multipoints contribuent à améliorer la rigidité globale du système sous l'effet du vent.
▶ Facilité de construction et d'entretien :
La disposition indépendante des rails assure un espacement dégagé entre les rangées de supports, facilitant ainsi l'accès des engins de maintenance et de construction.
▶ Fiabilité opérationnelle :
Chaque capteur est contrôlé indépendamment, ce qui permet au système de surveiller son état de fonctionnement en temps réel, facilitant ainsi la détection et la maintenance rapides des anomalies et réduisant les pertes potentielles de production d'énergie.
▶ Stratégie de suivi intelligent :
Le système peut ajuster intelligemment l'angle de suivi ou activer un mode de protection en fonction des conditions météorologiques locales en temps réel (telles que la pluie, les vents forts), et réduire les effets d'ombre grâce à un suivi inversé dans des conditions de contre-jour, contribuant ainsi à une production d'énergie accrue.
Structure du traqueur
| Technologie de suivi | Suivi mono-axe incliné |
| Tension du système | 1000V/1500V |
| Portée de suivi | ±45° |
| Angle d'inclinaison | Azimut 5°-25° |
| Vitesse du vent de travail | 18 m/s (Personnalisable) |
| Vitesse maximale du vent | 40 m/s (Personnalisable) |
| Modules par traqueur | ≤20 modules (personnalisables) |
| Matériaux principaux | Acier galvanisé à chaud Q235B/Q355B, revêtu de Zn-Al-Mg |
| Épaisseur moyenne du revêtement | ≥65 μm |
| Système d'entraînement | Entraînement de rotation |
| Type de fondation | Pieu PHC/Pieu coulé en place/Pieu en acier |
Système de contrôle
| Système de contrôle | Microcontrôleur |
| Mode de suivi | Régulation temporelle en boucle fermée + GPS |
| Précision du suivi | <2° |
| Communication | Sans fil (ZigBee, LoRa) ; Filaire (RS485) |
| Acquisition de poudre | Alimentation externe/Alimentation par chaîne/Auto-alimentée |
| Rangement automatique la nuit | Oui |
| Rangement automatique en cas de vents violents | Oui |
| Retour arrière optimisé | Oui |
| Degré de protection | IP65 |
| Température de fonctionnement | -30°C à 65°C |
| Anémomètre | Oui |
| Consommation d'énergie | 0,3 kWh par jour |
Scénarios applicables
▪ Centrales photovoltaïques en terrain accidenté, comme les montagnes, les collines et les ravins
▪ Projets d'hybridation agricole-solaire et forestière-solaire nécessitant une coordination entre l'espacement des supports et l'exposition au soleil
▪ Sites présentant des exigences élevées en matière d'utilisation des sols et nécessitant de minimiser l'impact de l'ombrage entre les cadres de support
▪ Centrales électriques au sol de grande envergure, où le temps de construction et la facilité d'exploitation et de maintenance sont des considérations importantes
▪ Zones présentant des conditions climatiques incluant des vents forts ou nécessitant une gestion du rétroéclairage
Remarques importantes :
▪ Avant l'installation, une étude détaillée du site doit être réalisée afin de confirmer la compatibilité du type de fondation et de l'angle d'inclinaison du support.
Le système fonctionne à une vitesse de vent de 18 m/s ; tout dépassement de cette valeur déclenchera un mode de protection. La limite de résistance au vent est de 35 m/s ; une exposition prolongée à des environnements dépassant la vitesse de vent nominale est interdite.
Le système consomme environ 0,3 kWh/jour. Pour les zones non raccordées au réseau ou peu éclairées, la faisabilité du mode d'alimentation (par chaîne ou auto-alimentation) doit être évaluée.
▪ Inspectez régulièrement le réducteur rotatif et le module de communication afin d'éviter toute défaillance du suivi due à une lubrification insuffisante ou à une interruption du signal.
▪ Après des vents violents, des tempêtes de sable ou de la neige, il est recommandé d'effectuer des vérifications fonctionnelles sur la fonction de réinitialisation du support et les capteurs.
▪ La construction des fondations doit respecter les exigences de capacité portante prévues afin d'éviter les tassements inégaux qui pourraient entraîner un basculement de la structure..
Résumé
Ce système de suivi oblique mono-axial offre une solution pour les centrales photovoltaïques qui allie adaptabilité au terrain et gain de suivi. Sa configuration de suivi indépendante et sa structure en grille facilitent la construction sur les sites complexes, tandis que la gestion intelligente des angles est assurée par une régulation temporelle en boucle fermée, le GPS et, en option, des données météorologiques. Les paramètres du système offrent une grande flexibilité de personnalisation, permettant des ajustements en fonction de la vitesse du vent, du nombre de modules et du type de fondation. Pour les projets photovoltaïques visant à améliorer l'efficacité de la production d'énergie et à compenser les irrégularités du terrain, ce produit constitue une option technique intéressante.

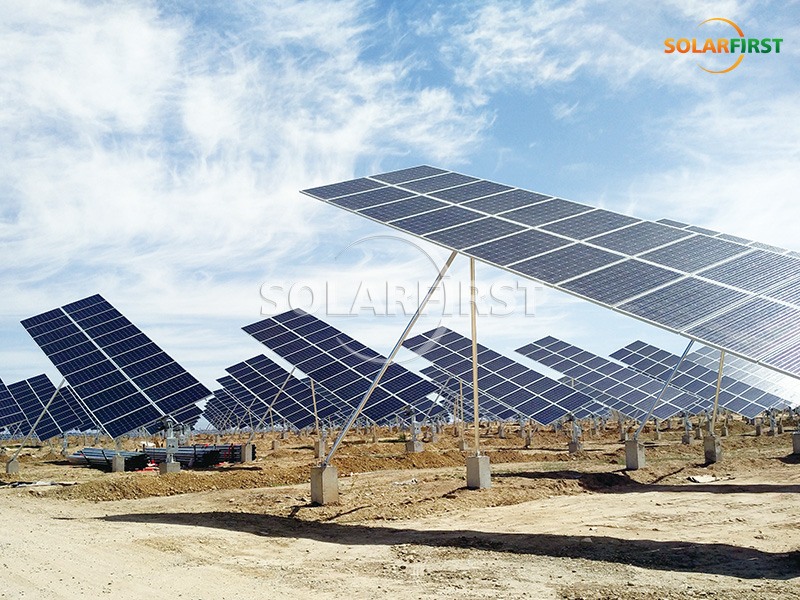

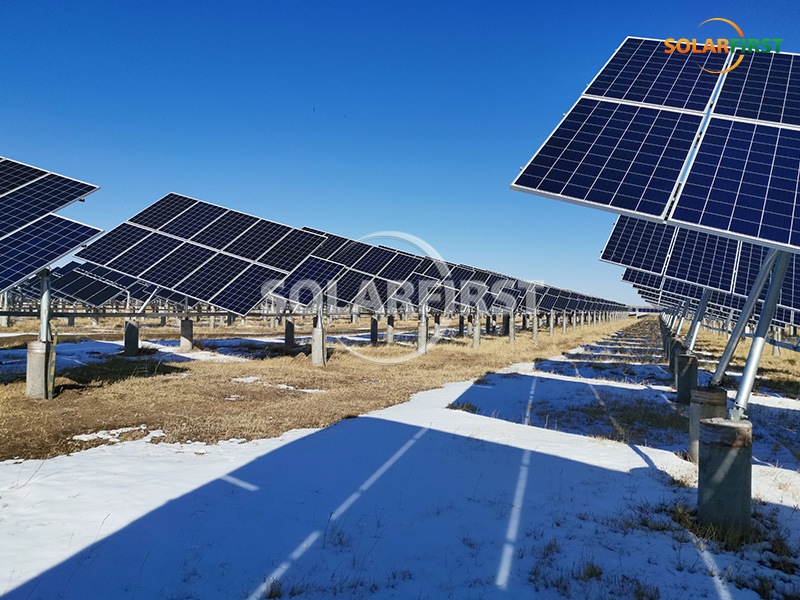

Référence du projet Solar First
