Le système de suivi mono-axial est un dispositif de suivi solaire utilisé dans les centrales photovoltaïques. Grâce à sa structure rotative mono-axiale, il permet aux modules PV de suivre approximativement l'azimut du soleil tout au long de la journée, contribuant ainsi à améliorer le rendement de production d'électricité du champ photovoltaïque. Le système utilise une conception à double liaison, avec une seule unité de support pouvant accueillir jusqu'à 120 modules et compatible avec les modules en silicium de 182 mm et 210 mm. L'unité de contrôle prend en charge plusieurs modes d'alimentation et protocoles de communication, ce qui la rend adaptée aux projets de centrales de tailles et de terrains variés.
Description du produit
Ce système utilise une stratégie de contrôle combinant une régulation temporelle en boucle fermée et des signaux GPS. Un microcontrôleur calcule la position solaire théorique et actionne des tiges de poussée pour faire pivoter le support du module dans une plage de ±50°. La précision de suivi est généralement de l'ordre de 2°. Équipé d'un anémomètre, le système se réinitialise automatiquement en position de protection en cas de vents forts, réduisant ainsi l'impact des charges dues au vent sur la structure. Pour les terrains complexes ou en cas d'ombrage potentiel entre les modules tôt le matin ou tard le soir, le système prend en charge le suivi inversé, ce qui permet de réduire les pertes de production d'énergie dues à l'ombrage. La conception structurelle s'appuie sur des données d'essais en soufflerie et les amortisseurs peuvent être sélectionnés en fonction des exigences du projet afin de réduire les risques de résonance dans des conditions de vent spécifiques. Le système de contrôle possède un indice de protection IP65 et peut fonctionner à des températures ambiantes comprises entre -30 °C et 65 °C.
Composants du produit
Avantage
▶ Conception haute capacité :
La structure à double liaison permet à chaque unité de support d'installer 4 chaînes (jusqu'à 120 modules), réduisant ainsi le nombre de supports par mégawatt et simplifiant les travaux de construction.
▶ Compatibilité des modules :
Compatible avec les modules de plaquettes de silicium courants de 182 mm et 210 mm, facilitant la sélection pour différents projets.
▶ Aide à la stabilité :
Les interfaces d'amortisseur réservées contribuent à supprimer la résonance du système dans des conditions de vent spécifiques.
▶ Contrôle et surveillance indépendants :
Chaque unité de soutien peut être contrôlée individuellement et indépendamment. Le système de contrôle assure la surveillance en temps réel de l'état de fonctionnement des unités de soutien, permettant ainsi de détecter rapidement les anomalies et de réduire les pertes potentielles de production d'énergie.
▶ Logique de suivi intelligente :
En se basant sur des données topographiques en temps réel et des informations météorologiques (en conjonction avec un anémomètre), l'angle de suivi peut être optimisé dynamiquement pour améliorer l'efficacité d'utilisation de l'énergie solaire.
▶ Base de conception structurelle :
La conception structurelle ciblée, basée sur les résultats des essais en soufflerie, contribue à améliorer la stabilité de la résistance au vent du système tout au long de son cycle de vie.
Structure du traqueur
| Technologie de suivi | Suivi horizontal à axe unique |
| Tension du système | 1000V/1500V |
| Portée de suivi | ±50° |
| Vitesse du vent de travail | 18 m/s (Personnalisable) |
| Vitesse maximale du vent | 45 m/s (Personnalisable) |
| Modules par traqueur | ≤120 modules (personnalisables) |
| Matériaux principaux | Acier galvanisé à chaud Q235B/Q355B, revêtu de Zn-Al-Mg |
| Épaisseur moyenne du revêtement | >80 μm |
| Système d'entraînement | Actionneur linéaire |
| Type de fondation | Pieu PHC/Pieu coulé en place/Pieu en acier |
Système de contrôle
| Système de contrôle | Microcontrôleur |
| Mode de suivi | Régulation temporelle en boucle fermée + GPS |
| Précision du suivi | <2° |
| Communication | Sans fil (ZigBee, LoRa) ; Filaire (RS485) |
| Acquisition de poudre | Alimentation externe/Alimentation par chaîne/Auto-alimentée |
| Rangement automatique la nuit | Oui |
| Rangement automatique en cas de vents violents | Oui |
| Retour arrière optimisé | Oui |
| Degré de protection | IP65 |
| Température de fonctionnement | -30°C à 65°C |
| Anémomètre | Oui |
| Consommation d'énergie | 0,3 kWh par jour |
Scénarios applicables
▪ Centrales photovoltaïques au sol de grande envergure (terrain plat ou légèrement vallonné)
▪ Projets hybrides agriculture-solaire et pêche-solaire (leur pertinence doit être évaluée en fonction du type de fondation)
▪ Régions de latitude moyenne à élevée, zones présentant des variations importantes de l'angle d'azimut solaire
▪ Centrales électriques ayant certaines exigences en matière de fiabilité du système et souhaitant réduire la fréquence des inspections d'exploitation et de maintenance
▪ Sites de projets bénéficiant d'une couverture de communication sans fil ou environnements propices au déploiement de lignes RS485
Remarques importantes :
La vitesse de vent de fonctionnement de 18 m/s est une valeur de référence standard. Dans la pratique, des conceptions sur mesure peuvent être mises en œuvre en fonction de la distribution locale des fréquences de vent. Il est recommandé de réaliser une étude d'ingénierie éolienne spécialisée dans les zones présentant des champs de vent complexes.
▪ Une résistance au vent de 45 m/s correspond à la norme ASCE 7-10 : les normes de vitesse de vent de conception peuvent varier selon l’emplacement du projet ; veuillez vérifier la réglementation locale.
▪ Le nombre maximal de composants (120 pièces) dépend de la taille et du poids du composant ; la configuration réelle nécessite un calcul et une confirmation basés sur la poussée de la tige de poussée et la charge structurelle.
▪ Une épaisseur de revêtement de zinc ≥65μm est une exigence de conception courante ; des mesures anticorrosion supplémentaires peuvent être nécessaires dans des environnements hautement corrosifs (tels que les zones côtières ou les zones industrielles fortement polluées).
▪ La consommation électrique typique en fonctionnement est d'environ 0,3 kWh/jour ; la consommation réelle sera affectée par la fréquence de suivi, la méthode de communication et la réinitialisation nocturne.
▪ Le type de fondation doit être choisi en fonction des conditions géologiques : les pieux tubulaires PHC conviennent aux couches de sol molles, les pieux coulés en place conviennent aux fondations dures et les pieux en acier conviennent aux scénarios temporaires ou recyclables.
▪ La fonction de réinitialisation automatique en cas de vent fort repose sur les signaux de l'anémomètre ; un étalonnage régulier de l'anémomètre est recommandé pour éviter les dysfonctionnements ou les retards de réponse.
▪ La fonction de suivi inversé peut réduire l'ombrage tôt le matin et en fin d'après-midi, mais elle ne peut pas éliminer complètement les effets d'ombre en raison de l'espacement du réseau et des limitations du terrain.
Résumé
Ce système de suivi mono-axial combine une structure à double liaison, une régulation temporelle en boucle fermée, un suivi GPS, une communication multipoint et plusieurs modes d'alimentation, ce qui le rend adapté à divers types de centrales photovoltaïques. Sa conception intègre les données d'essais en soufflerie, la sélection des amortisseurs, une surveillance indépendante et des systèmes d'alerte de défauts afin d'optimiser la production d'énergie tout en garantissant la stabilité opérationnelle. Ses matériaux et ses niveaux de protection permettent un fonctionnement continu dans les régions tempérées et certaines régions à climat froid. En résumé, ce système de suivi mono-axial présente des avantages considérables en termes de facilité d'utilisation, d'adaptabilité environnementale et de personnalisation.

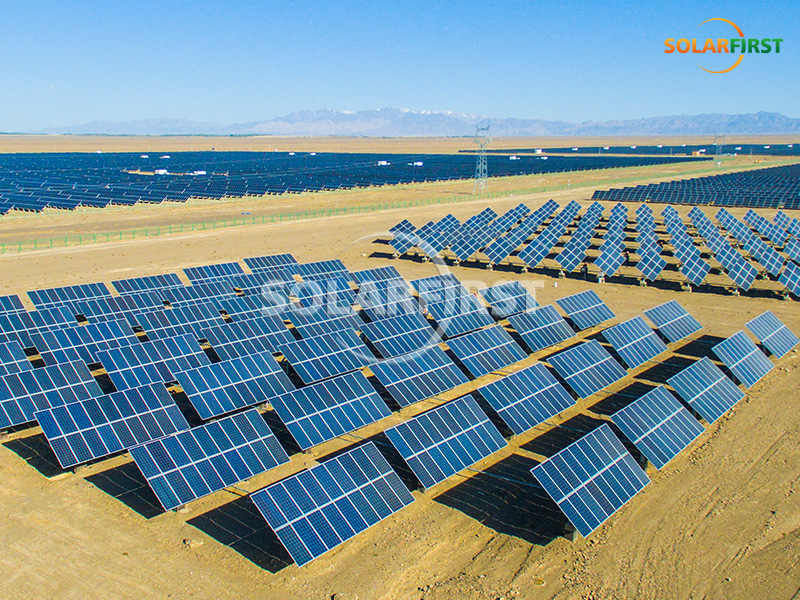

Référence du projet Solar First
