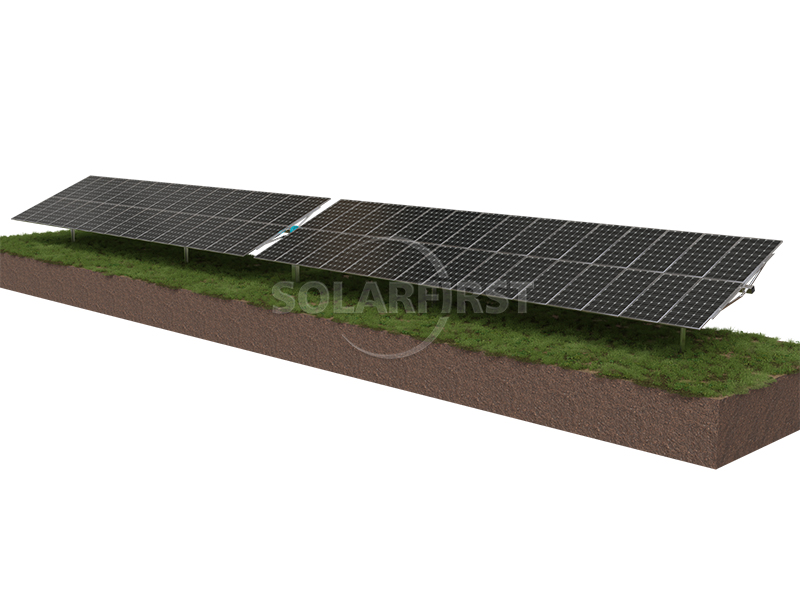

Ce produit est un système de support à suivi mono-axial horizontal, principalement utilisé dans les centrales photovoltaïques pour supporter et orienter les modules en fonction de l'angle d'azimut du soleil. Le système, doté d'une commande indépendante et d'une conception modulaire, réduit le nombre de pieux de fondation nécessaires sur certains types de terrain et assure la compatibilité avec les modules grand format les plus courants. Sa structure a été validée par des essais en soufflerie et convient à diverses configurations de centrales au sol.
Description du produit
Contrairement aux soutènements fixes classiques ou aux soutènements à suivi relié, ce système est conçu selon le principe du fonctionnement indépendant de chaque suiveur, sans liaison mécanique entre eux, ce qui facilite l'aménagement des voies d'accès pour la construction et la maintenance. L'unité de commande du système ajuste l'angle d'inclinaison en fonction des ondulations du terrain et des données météorologiques en temps réel, afin d'améliorer l'efficacité de la réception du rayonnement solaire quelles que soient les conditions météorologiques. Parallèlement, la configuration modulaire 2P (disposition verticale à deux composants) contribue à optimiser l'espacement des pieux, ce qui influe sur le coût global du soutènement.

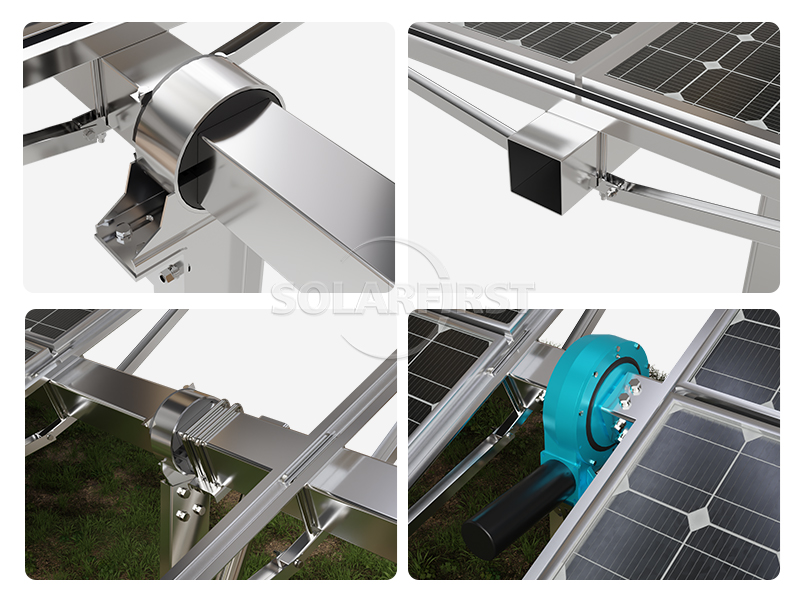

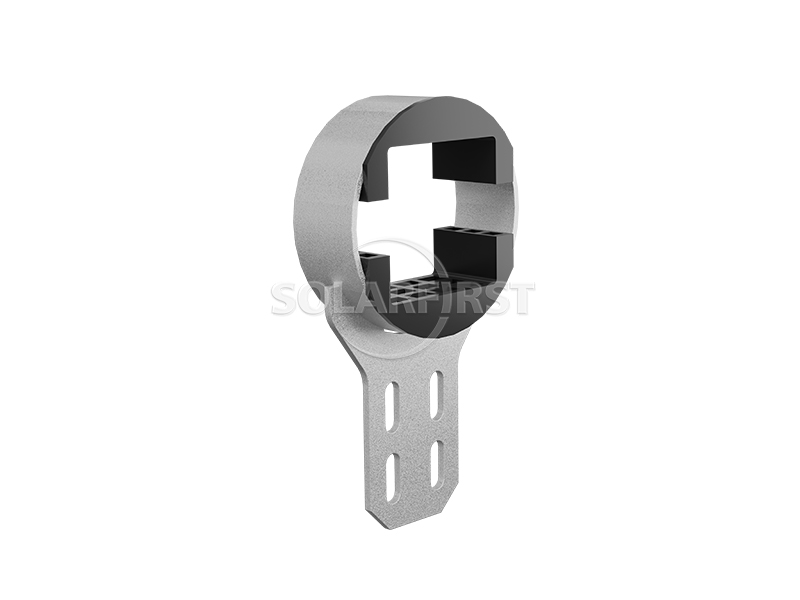

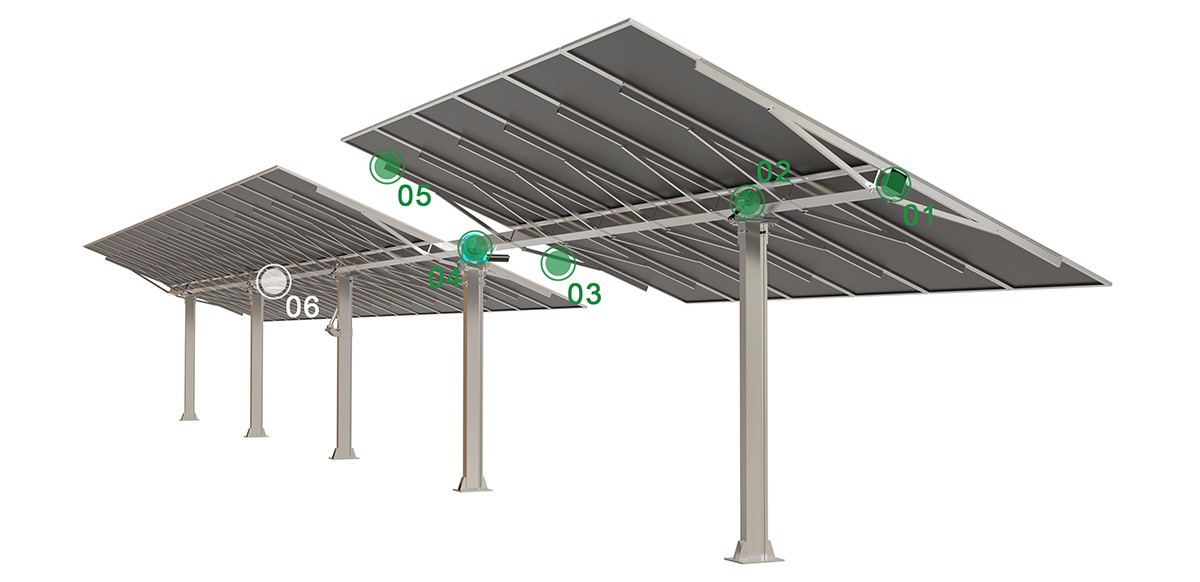

Composants du produit
Avantage
▶ Adaptabilité au terrain
Applicable aux terrains accidentés présentant une différence de pente nord-sud ne dépassant pas 15 %, réduisant ainsi les travaux de nivellement du terrain.
▶ Quantité de piles
La conception du module 2P permet de réduire le nombre de pieux par mégawatt, avec une valeur de référence d'environ 140 pieux/MW, maîtrisant ainsi les coûts de fondation.
▶ Compatibilité des modules
Prend en charge les modules avec des cellules de 182 mm et 210 mm, et la tension du système est adaptable à 1000 V ou 1500 V.
▶ Facilité d'entretien
Les traceurs indépendants sont dépourvus de liaisons, ce qui permet un accès aisé pour la maintenance et le nettoyage.
▶ Surveillance des pannes
Le système de contrôle indépendant peut signaler l'emplacement des pannes, aidant ainsi le personnel de maintenance à intervenir rapidement et à réduire les pertes potentielles de production d'énergie.
▶ Stratégie de suivi
L'angle d'inclinaison peut être ajusté en fonction du terrain et des données météorologiques, ce qui permet potentiellement d'obtenir une puissance de sortie plus élevée dans certaines conditions météorologiques par rapport à un angle fixe.
▶ Validation structurelle
Grâce à une conception structurelle exclusive et à des essais en soufflerie, la stabilité est assurée dans la plage de vitesses de vent spécifiée.
Structure du traqueur
| Technologie de suivi | Suivi horizontal à axe unique |
| Tension du système | 1000V/1500V |
| Portée de suivi | ±45%/±60° |
| Vitesse du vent de travail | 18 m/s (Personnalisable) |
| Vitesse maximale du vent | 35 m/s ASCE 7-10 (Personnalisable) |
| Modules par traqueur | ≤60 modules (personnalisables) |
| Matériaux principaux | Acier galvanisé à chaud Q235B/Q355B, revêtu de Zn-Al-Mg |
| Épaisseur moyenne du revêtement | >80 μm |
| Système d'entraînement | Entraînement de rotation |
| Type de fondation | Pieu PHC/Pieu coulé en place/Pieu en acier |
Système de contrôle
| Système de contrôle | Microcontrôleur |
| Mode de suivi | Régulation temporelle en boucle fermée + GPS |
| Précision du suivi | <2° |
| Communication | Sans fil (ZigBee, LoRa) ; Filaire (RS485) |
| Acquisition de poudre | Alimentation externe/Alimentation par chaîne/Auto-alimentée |
| Rangement automatique la nuit | Oui |
| Rangement automatique en cas de vents violents | Oui |
| Retour arrière optimisé | Oui |
| Degré de protection | IP65 |
| Température de fonctionnement | -30°C à 65°C |
| Anémomètre | Oui |
| Consommation d'énergie | 0,3 kWh par jour |
Scénarios applicables
▪ Centrales électriques au sol de grande envergure
▪ Production d'énergie complémentaire à partir de poissons, d'énergie solaire et d'énergie agricole
▪ Toits de bâtiments commerciaux et industriels : Applicable aux toitures plates en béton des centrales électriques et des usines.
▪ Scénarios de restauration écologique : tels que les terres salines-alcalines, les déserts, etc., améliorant l'environnement écologique tout en produisant de l'électricité.
Remarques importantes :
La résistance réelle au vent dépend de la conception des fondations, des conditions géologiques et de la disposition des éléments. Il est recommandé de faire appel à un organisme spécialisé pour effectuer une vérification de la charge de vent sur le site du projet.
▪ La vitesse du vent en fonctionnement est de 18 m/s. Lorsque la vitesse du vent dépasse cette valeur, le système de commande doit ramener le support à un angle de protection (par exemple, en position horizontale) afin d'éviter une exposition prolongée à des charges supérieures à la normale.
▪ La plage de suivi de ±45° ou ±60° peut être sélectionnée en fonction de la latitude et du relief du site. Le suivi grand angle n'est pas adapté à tous les sites.
▪ La valeur de conception typique est d'environ 140 pieux/MW. Le nombre réel dépend de l'espacement, du terrain et des exigences de charge.
L’algorithme de suivi intelligent nécessite des données topographiques et météorologiques précises. Il est recommandé d’installer une petite station météorologique sur le site du projet afin d’améliorer la fiabilité des données.
▪ Lors de l'installation et de la maintenance, il convient de veiller à la mise à la terre électrique et à la lubrification régulière du mécanisme d'entraînement rotatif.
Résumé
Ce système de suivi mono-axial, doté d'une commande indépendante et d'une structure modulaire 2P, offre une capacité de suivi de ±45° à ±60°. Compatible avec les composants de 182/210 mm, il s'adapte à différents types de fondations. Il présente une bonne adaptabilité aux terrains dont la pente nord-sud n'excède pas 15 % et, en réduisant le nombre de fondations sur pieux et en éliminant les obstacles de liaison, il contribue à réduire l'investissement initial et à simplifier l'exploitation de la centrale. Toutes les données de performance sont issues d'essais en soufflerie et d'une vérification de la conception structurelle ; leur application réelle doit être évaluée en fonction des conditions spécifiques du projet.

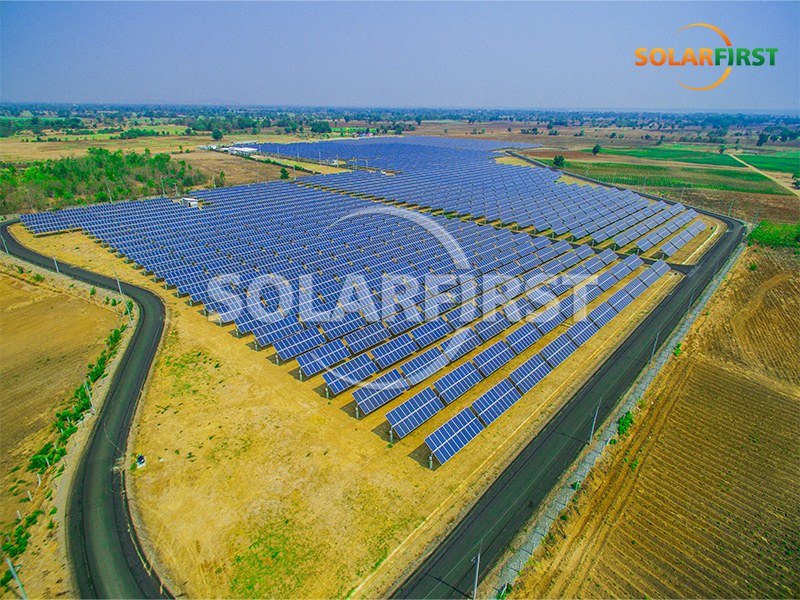

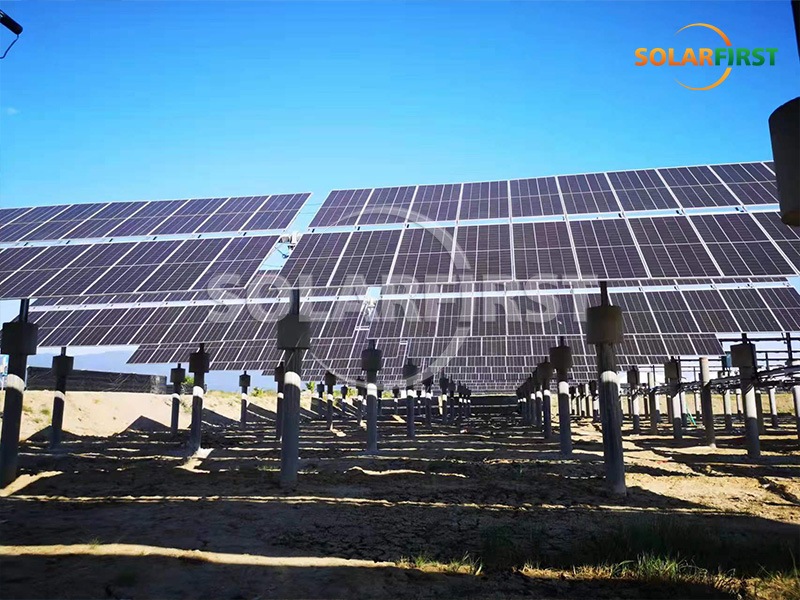

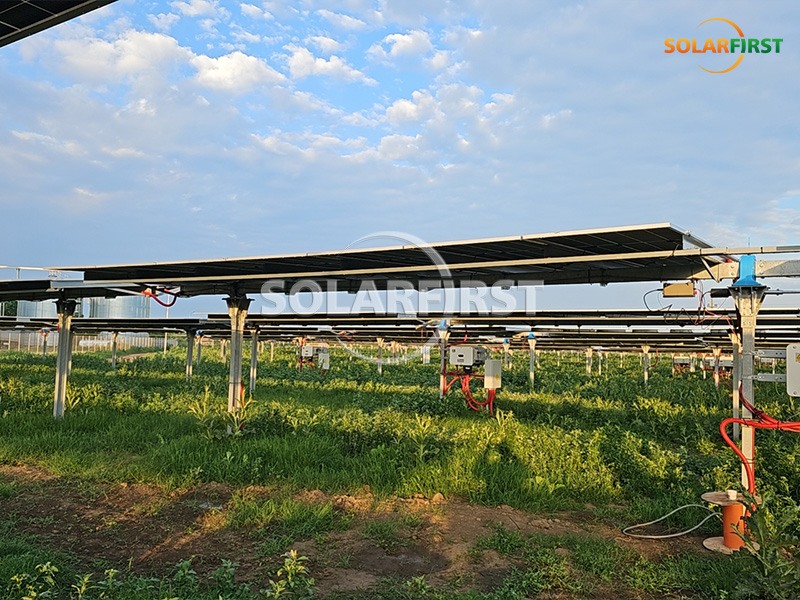

Référence du projet Solar First
