Ce produit est un système de suivi biaxial permettant d'aligner plus efficacement les modules photovoltaïques avec la course du soleil grâce à des ajustements angulaires horizontaux et verticaux. Comparé aux supports fixes ou aux systèmes de suivi monoaxial, sa conception biaxiale optimise la captation d'énergie solaire en toutes saisons et à différents moments de la journée. Le système est composé d'unités modulaires, chacune étant pilotée indépendamment et dotée d'un système de surveillance à distance, ce qui le rend idéal pour les centrales solaires au sol exigeant une production d'énergie accrue.
Description du produit

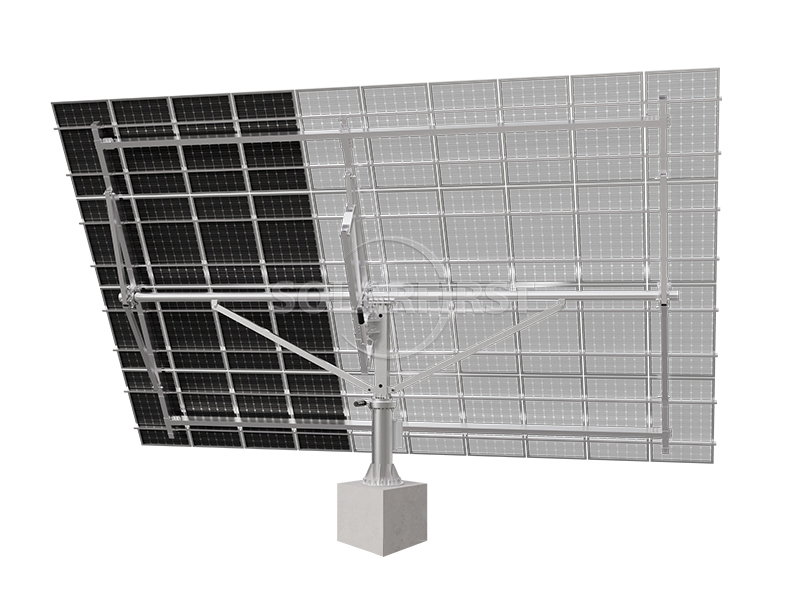

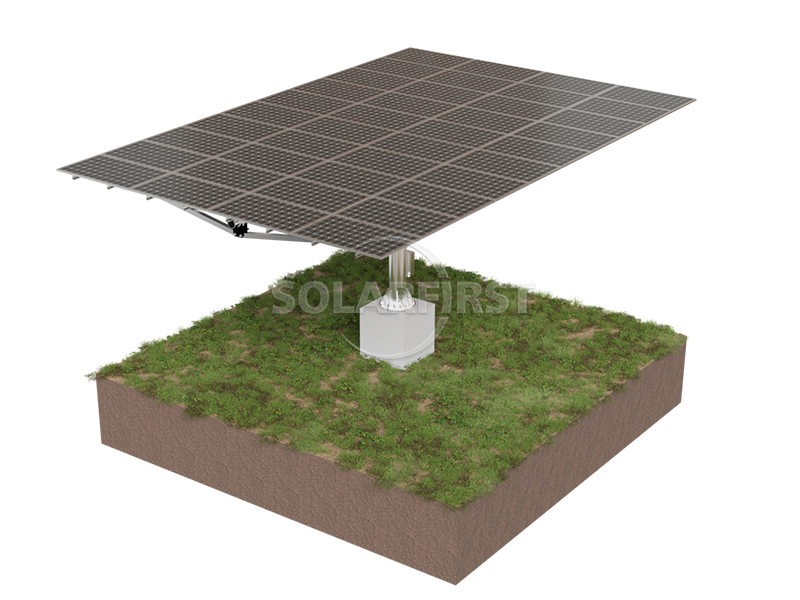

Ce système de suivi biaxial se compose de colonnes, d'un réducteur rotatif, d'une structure spatiale et d'un système de commande. Chaque unité de suivi peut être configurée avec un maximum de 40 composants (ce nombre est personnalisable selon le projet). La plage de suivi horizontal est de ±120° et la plage d'inclinaison de 0° à 60°, couvrant ainsi la majeure partie des variations d'azimut et de hauteur du soleil au cours de la journée.
Le système de pilotage utilise une régulation temporelle en boucle fermée et l'assistance du signal GPS. Le contrôleur MCU ajuste automatiquement le fonctionnement du moteur en fonction de la latitude et de la longitude du lieu, de l'heure en temps réel et des données d'un anémomètre (en option). Le système prend en charge le suivi inversé, ce qui permet de réduire l'impact des ombrages entre les panneaux en début de matinée et en fin d'après-midi. Des interfaces sans fil et filaires sont disponibles pour la communication, facilitant ainsi la surveillance centralisée de l'angle de fonctionnement, de l'état des défauts et d'autres informations de chaque unité par la plateforme de maintenance. Le système intègre une fonction de réinitialisation automatique pour la nuit et les conditions de vent fort, contribuant à réduire la prise au vent et l'usure mécanique lors des périodes d'inactivité prolongées.

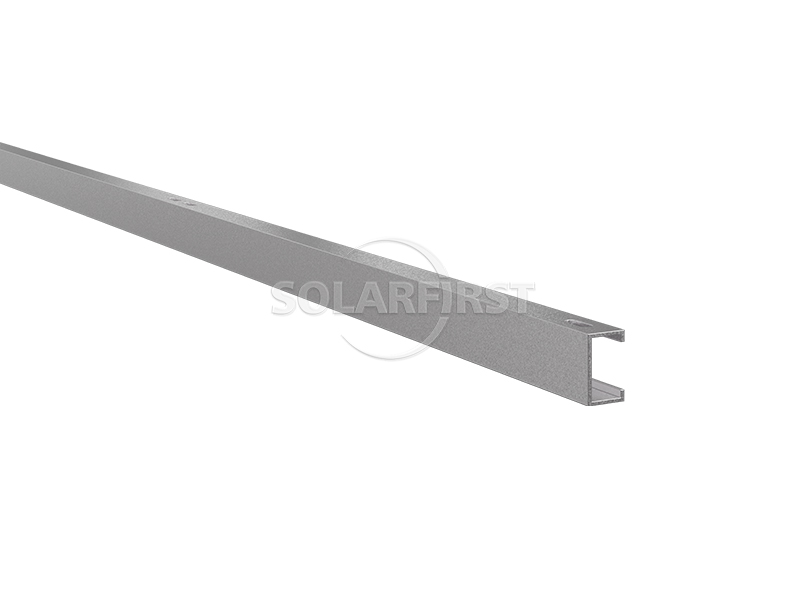

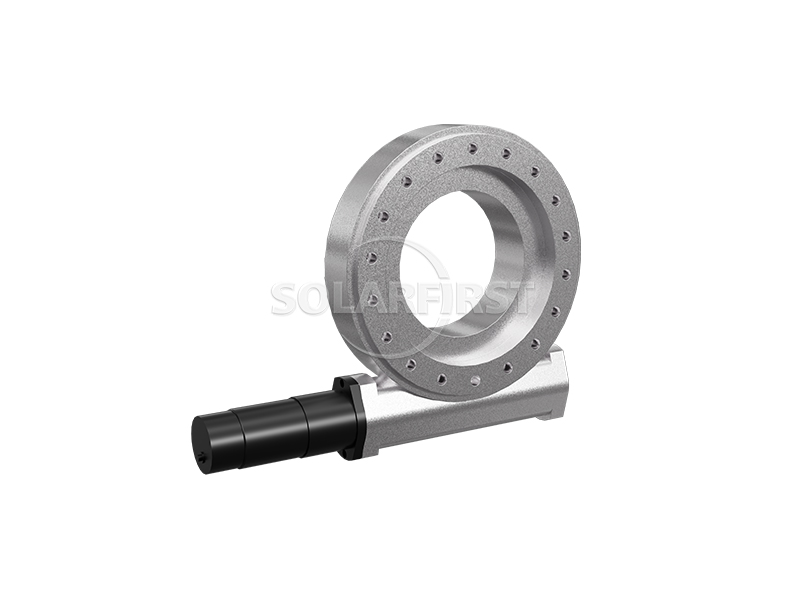

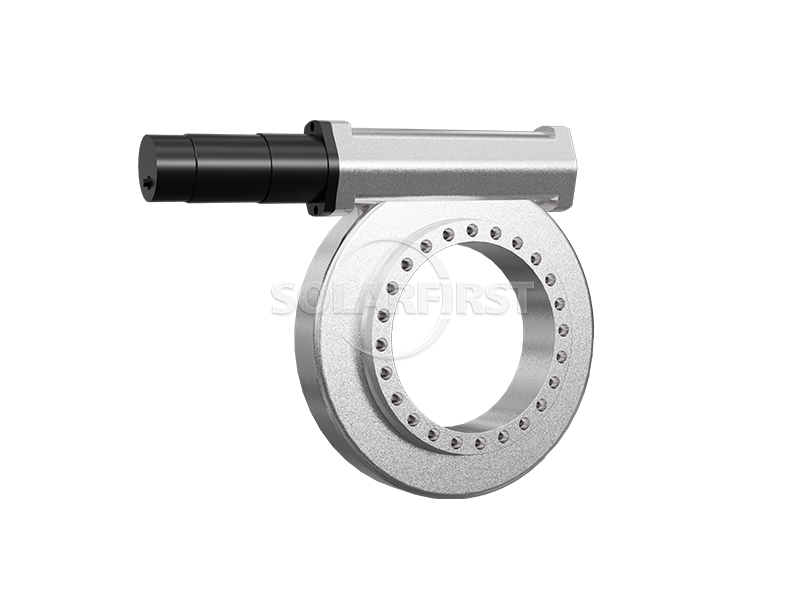

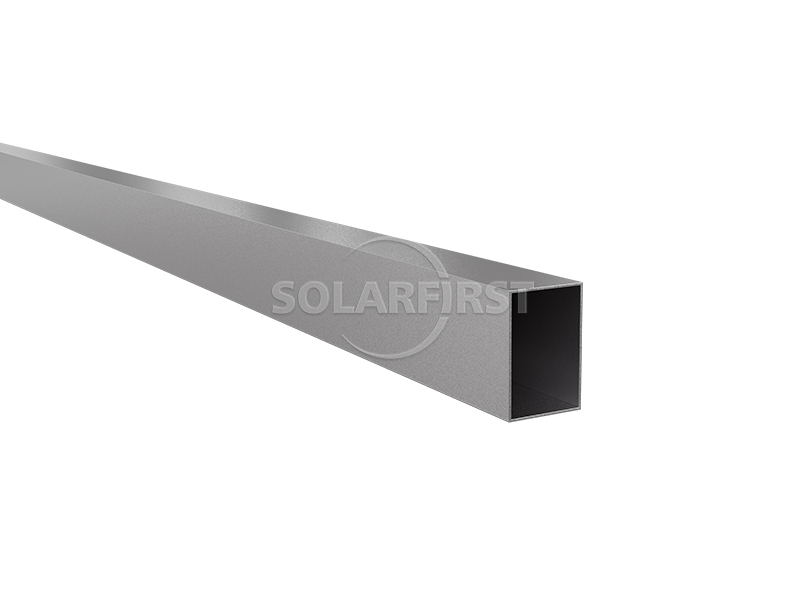

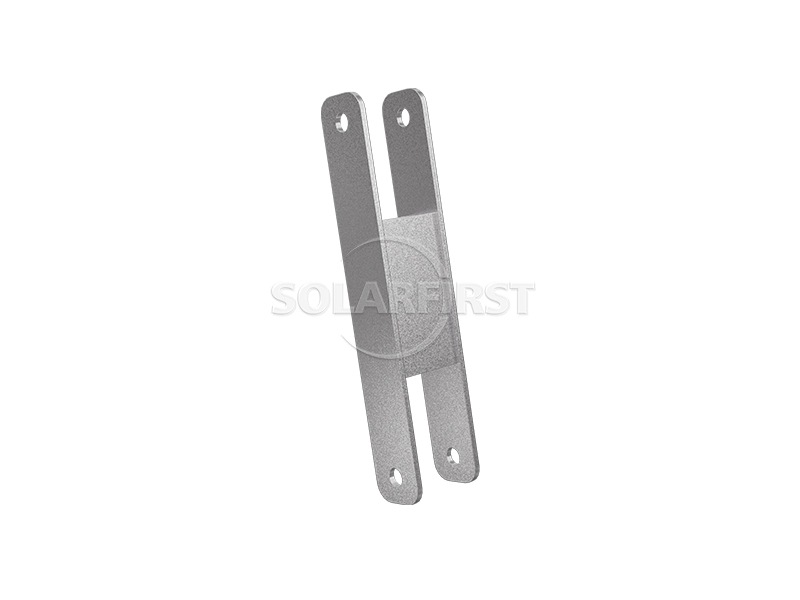

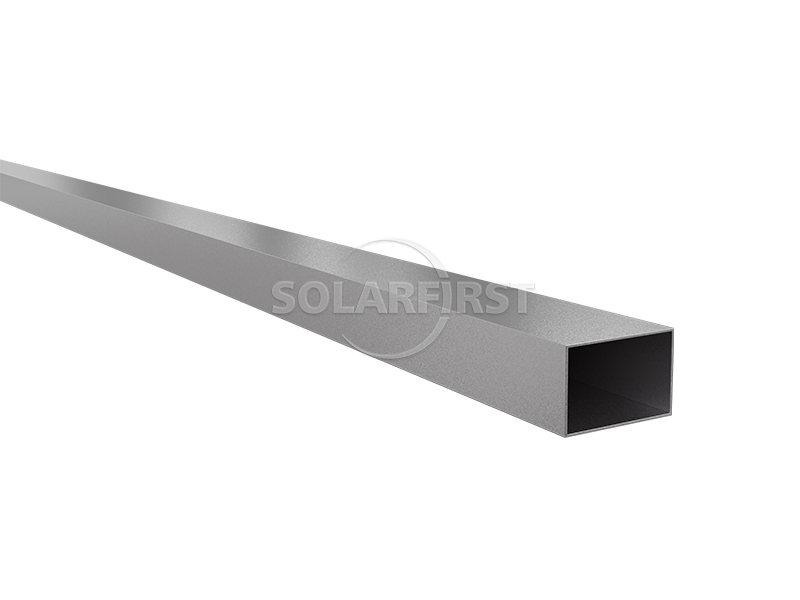

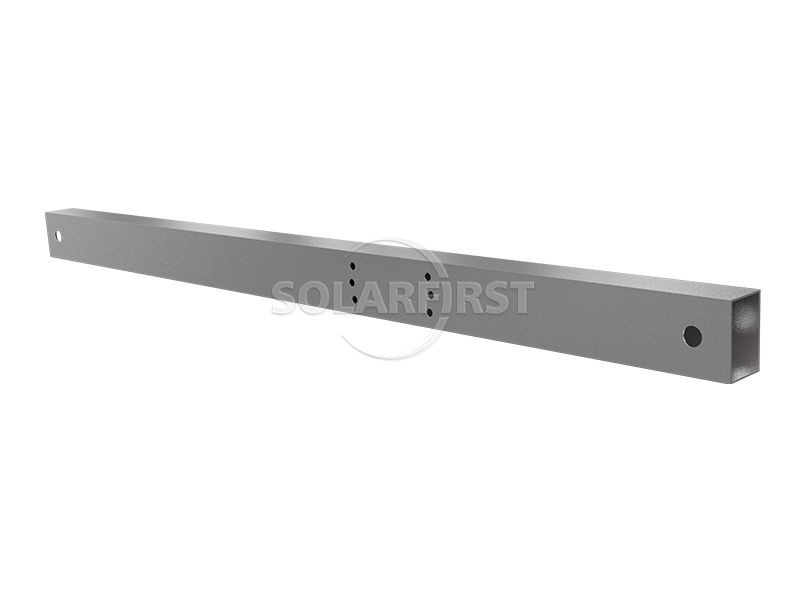

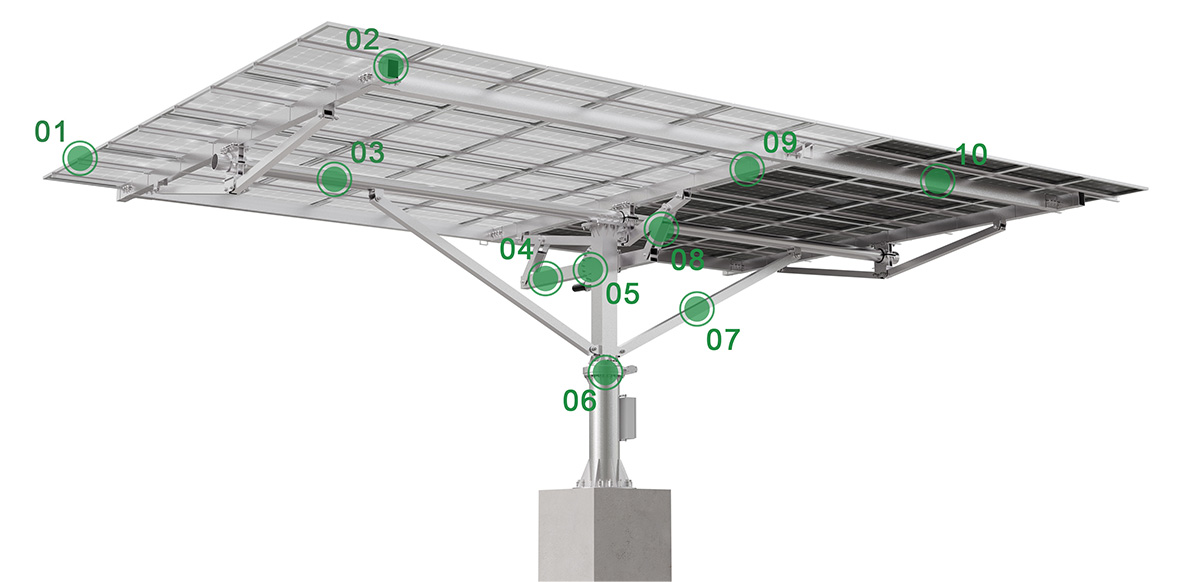

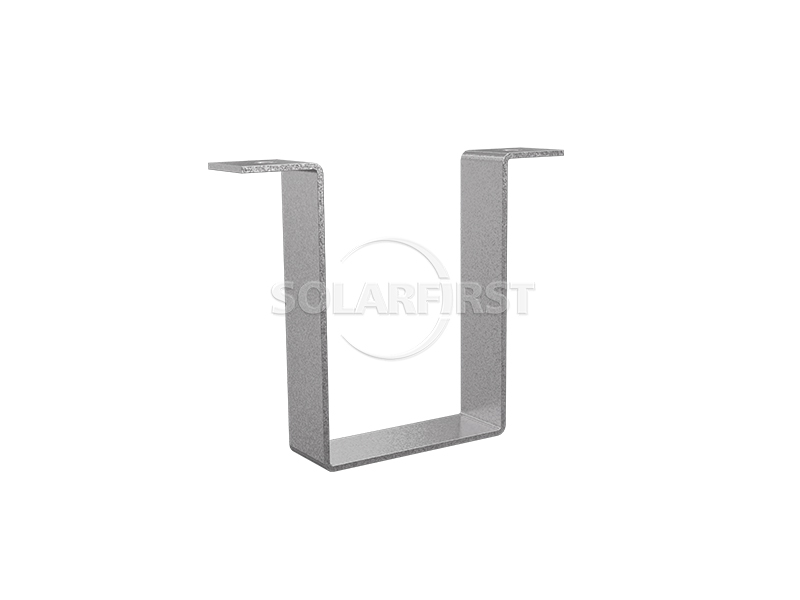

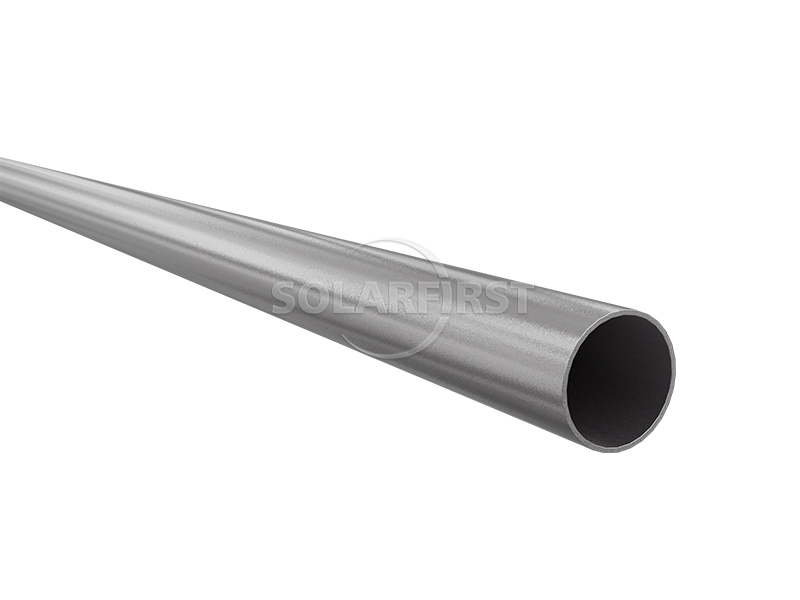

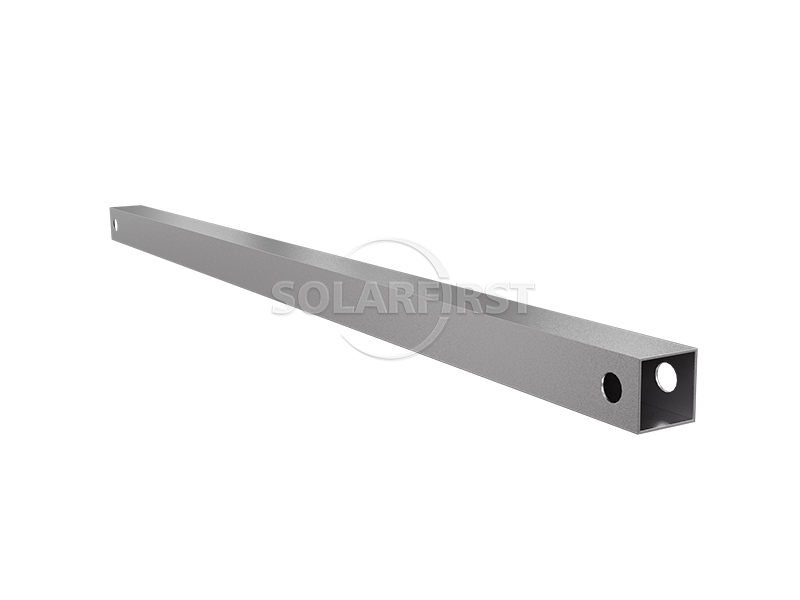

Composants du produit
Avantage
▶ Forte capacité d'adaptation :
Le système s'adapte aux pentes de terrain variables, grâce à des fondations indépendantes et des connecteurs réglables qui permettent de s'adapter aux ondulations du site, ce qui le rend largement indépendant du terrain (sauf pour les grands ravins ou les pentes abruptes).
▶ Haute stabilité :
Les poteaux en chevrons et la structure en treillis à appuis multiples forment une distribution en grille qui répartit efficacement les charges extérieures telles que le vent et la neige. Les matériaux de la structure sont en acier de construction courant, et le revêtement anticorrosion de surface assure une résistance durable à la corrosion dans des conditions atmosphériques normales.
▶ Bonne accessibilité :
Chaque unité de suivi est disposée indépendamment, avec un espacement suffisant entre les unités adjacentes afin de minimiser les obstructions mutuelles et de faciliter le passage des véhicules de construction, du personnel d'inspection et des équipements de maintenance.
▶ Sûr et fiable :
Le système est doté d'une conception de contrôle indépendant un à un. L'état de chaque unité de support (angle en temps réel, codes d'erreur, courant moteur, etc.) peut être visualisé à distance via la plateforme du système, ce qui permet de détecter rapidement les anomalies et de réduire les pertes de production d'énergie à long terme dues à des défaillances ponctuelles.
▶ Suivi intelligent :
Le système assure un suivi automatique grâce à des algorithmes de synchronisation GPS et de position solaire. L'accès aux données météorologiques locales en temps réel (nuages, irradiance) permet d'ajuster la stratégie de suivi par temps nuageux afin d'optimiser l'utilisation du rayonnement diffus. La fonction de suivi inverse permet d'optimiser la disposition des panneaux le matin et le soir.

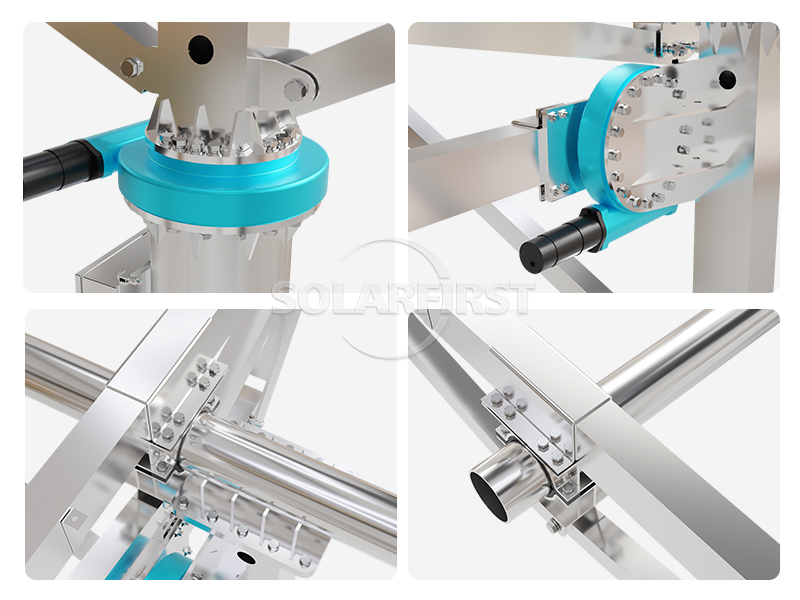

Structure du traqueur
| Technologie de suivi | Suivi à double axe |
| Tension du système | 1000V/1500V |
| Portée de suivi | Azimut +120°, Élévation 0-60° |
| Vitesse du vent de travail | 18 m/s (Personnalisable) |
| Vitesse maximale du vent | 35 m/s (Personnalisable) |
| Modules par traqueur | ≤40 modules (personnalisables) |
| Matériaux principaux | Acier galvanisé à chaud Q235B/Q355B, revêtu de Zn-Al-Mg |
| Épaisseur moyenne du revêtement | ≥65 μm |
| Système d'entraînement | Entraînement de rotation |
| Type de fondation | Pieu PHC/Pieu coulé en place/Pieu en acier |
Système de contrôle
| Système de contrôle | Microcontrôleur |
| Mode de suivi | Régulation temporelle en boucle fermée + GPS |
| Précision du suivi | <2° |
| Communication | Sans fil (ZigBee, LoRa) ; Filaire (RS485) |
| Acquisition de poudre | Alimentation externe/Alimentation par chaîne/Auto-alimentée |
| Rangement automatique la nuit | Oui |
| Rangement automatique en cas de vents violents | Oui |
| Retour arrière optimisé | Oui |
| Degré de protection | IP65 |
| Température de fonctionnement | -30°C à 65°C |
| Anémomètre | Oui |
| Consommation d'énergie | 0,5 kWh par jour |
Scénarios applicables
▪ Dans les régions où le taux d'ensoleillement direct est élevé (comme les zones de latitude moyenne à basse, arides et sans nuages), le potentiel de gain du suivi à deux axes est relativement plus important.
▪ Centrales électriques au sol avec des exigences élevées en matière d'augmentation de la production annuelle moyenne d'électricité et de maîtrise des coûts fonciers.
▪ Zones présentant quelques ondulations mais pas de changements d'altitude importants, nécessitant des fondations indépendantes.
▪ Centrales électriques de taille moyenne à grande nécessitant une exploitation et une maintenance à distance ainsi qu'une surveillance centralisée, notamment dans des scénarios sans personnel ou avec un personnel réduit.
▪ Projets avec certaines exigences d’accessibilité, comme ceux impliquant une agriculture ou une pêche complémentaires (nécessitant une augmentation raisonnable du dégagement à la base de la structure porteuse).
Remarques importantes :
▶ Exigences en génie civil :
L'emplacement du coulage, l'altitude et la précision des éléments encastrés de la fondation indépendante influent directement sur la trajectoire de déplacement et la durée de vie de la structure du mécanisme de suivi. Des études de site et la conception de la fondation doivent être réalisées avant la construction.
▶ Risque lié à la vitesse du vent :
La vitesse maximale de vent en fonctionnement est de 18 m/s. Tout dépassement de cette vitesse doit entraîner le passage immédiat en mode de réinitialisation pour vents forts et l'arrêt du suivi. Dans les zones fréquemment exposées à des vents violents ou à des typhons, il est recommandé d'augmenter le niveau de résistance au vent ou d'ajouter des dispositifs de limitation physique.
▶ Fiabilité de l'alimentation électrique :
Chaque système consomme environ 0,5 kWh par jour. La fonction de suivi est indisponible en cas de coupure de courant. En cas de coupures de courant ponctuelles à la centrale électrique, il est recommandé de prévoir une alimentation de secours de faible capacité ou de privilégier l'alimentation du circuit de commande.
▶ Fiabilité des communications :
Les solutions sans fil (ZigBee/LoRa) nécessitent la prise en compte des obstructions du signal et le déploiement de répéteurs dans les centrales électriques de grande envergure ; les solutions filaires RS485 ont des coûts de câblage légèrement plus élevés mais des capacités anti-interférences plus fortes et peuvent être sélectionnées en fonction de l’échelle du projet et de l’environnement.
▶ Facteurs affectant la précision du suivi :
Une précision de <2° est une valeur typique dans des conditions d'étalonnage correct, sans dérive du capteur ni desserrage des connexions mécaniques. En fonctionnement réel, la précision peut diminuer en raison de facteurs tels que le tassement du sol, les vibrations dues au vent et l'hystérésis du moteur, ce qui nécessite un étalonnage régulier.
▶ Recommandations d'entretien :
Il est recommandé de vérifier l'état de l'huile de lubrification du réducteur rotatif et le serrage des fixations tous les six mois, et de nettoyer la poussière de la surface du capteur ; effectuer un étalonnage du point zéro de l'angle annuellement.
▶ Performances absolues non garanties :
Le système de suivi à deux axes ne garantit pas des performances supérieures à celles d'un système à support fixe dans toutes les conditions météorologiques (par exemple, en cas de ciel constamment couvert, de tempêtes de sable ou de neige). Le gain réel de production d'énergie dépend de facteurs tels que l'emplacement du projet, les conditions climatiques et la fiabilité du système.
Résumé
Ce produit est un système de suivi solaire biaxial. Grâce à un mouvement biaxial horizontal (±120°) et vertical (0 à 60°), il permet aux modules photovoltaïques de suivre avec précision la course du soleil. Le système adopte une conception modulaire à contrôle indépendant, combinée à une structure en chevrons et en grille, ce qui le rend adaptable à différents types de terrains et lui assure une excellente stabilité. Chaque système est équipé d'un microcontrôleur, d'un GPS et d'un anémomètre (en option), et prend en charge le suivi en boucle fermée avec régulation temporelle, le suivi inversé et la réinitialisation automatique en cas de vent fort ou la nuit. La surveillance à distance est possible par communication filaire ou sans fil. Les matériaux de la structure sont principalement de l'acier galvanisé à chaud ou de l'acier revêtu de magnésium-aluminium-zinc. La vitesse de vent maximale de fonctionnement est de 18 m/s, avec une résistance au vent de 35 m/s. L'autoconsommation journalière d'une unité est d'environ 0,5 kWh. Globalement, il convient aux centrales photovoltaïques au sol de grande et moyenne taille, présentant des exigences élevées en matière de production d'énergie et des conditions de site relativement complexes.

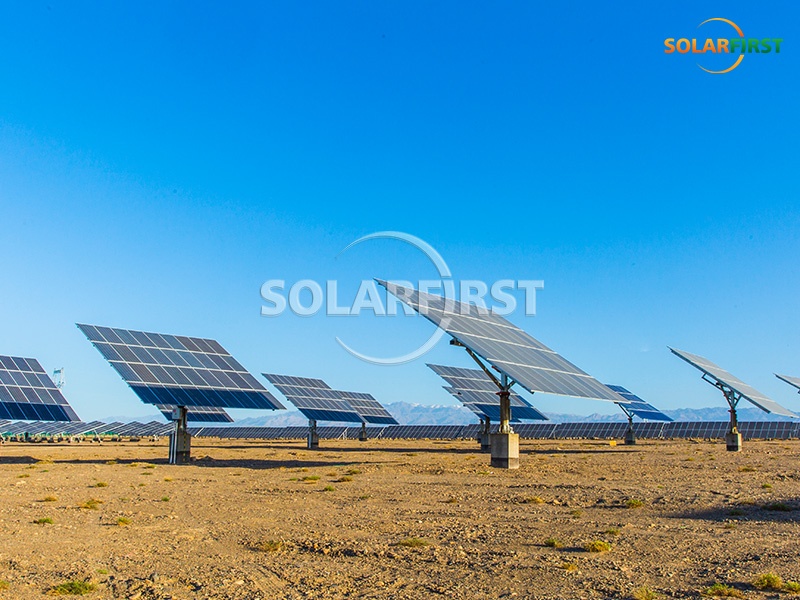

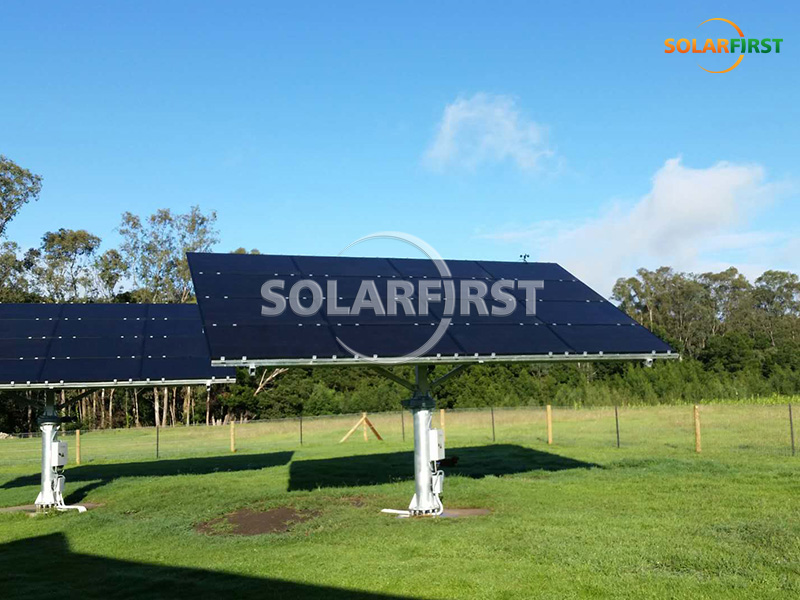

Référence du projet Solar First
