Les systèmes de support photovoltaïques (PV) flexibles à câbles monocouches utilisent des câbles d'acier précontraints comme principaux éléments porteurs. Contrairement aux supports en acier traditionnels, ils emploient des câbles d'acier tendus au lieu de poutres rigides, formant ainsi une structure porteuse stable grâce à des colonnes et des systèmes d'ancrage. Ce produit convient aux projets de centrales photovoltaïques nécessitant de grandes portées ou des terrains complexes, et permet de réduire le nombre de fondations sur pieux et la consommation d'acier.
Couleur :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)Certification :
CE, TÜV, ISO9001, SGSMatériel :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit

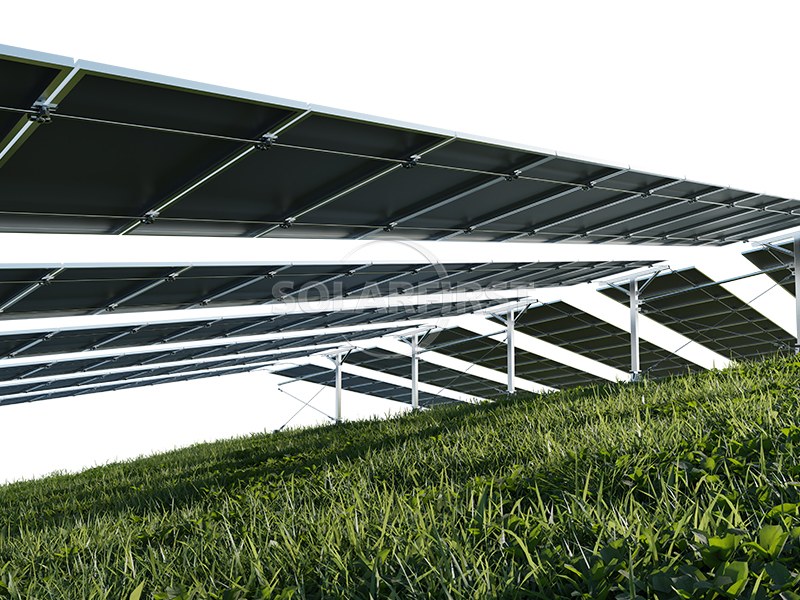

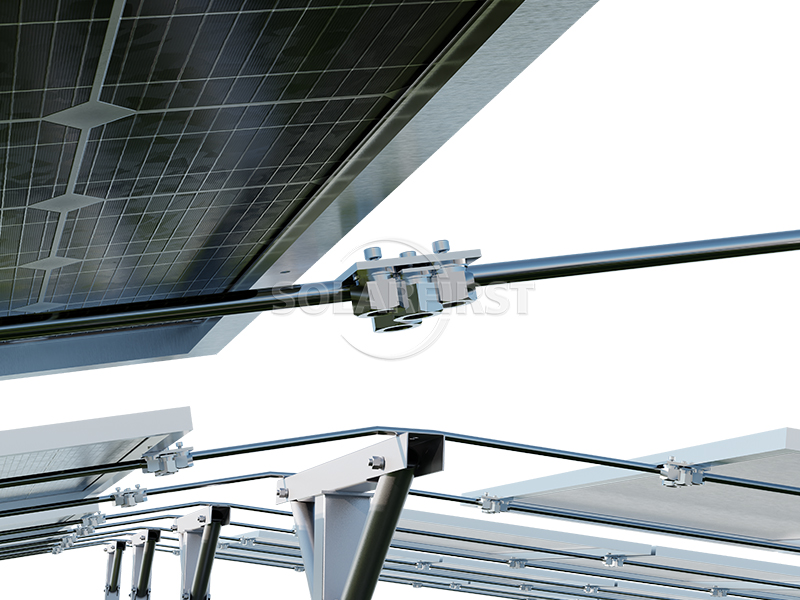

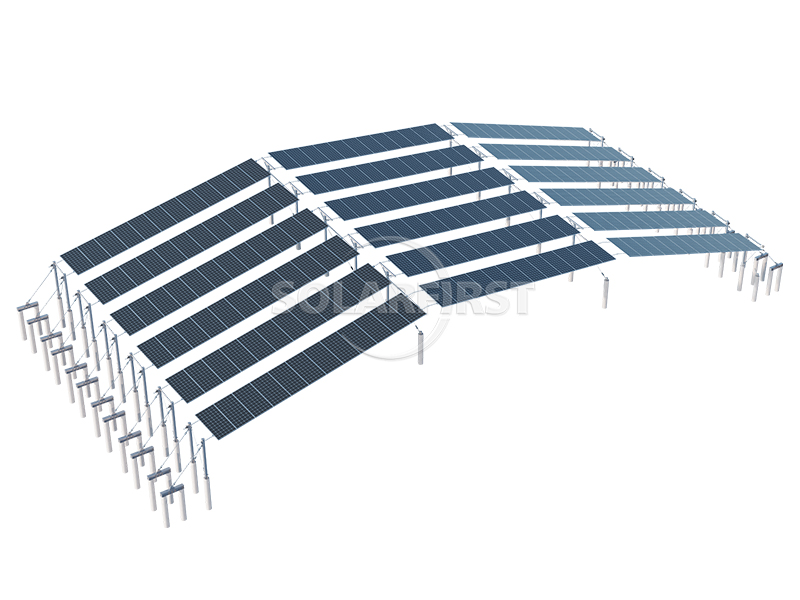

Le principe de fonctionnement d'un support photovoltaïque (PV) flexible à haubans monocouche est similaire à celui d'un pont suspendu : des câbles d'acier à haute résistance, fixés à leurs extrémités à des colonnes ou à des ancrages au sol, sont précontraints pour obtenir une rigidité initiale, et les modules PV sont installés directement sur deux câbles d'acier parallèles. Son comportement mécanique est géométriquement non linéaire, ce qui signifie que la structure subit un certain déplacement sous charge, compensé par des variations de tension des câbles. Cette structure adopte généralement une configuration à travée unique, chaque paire de colonnes formant une travée indépendante, les modules étant disposés en continu le long de la travée. Comparée à un système à double couche de câbles (câble porteur + câble de stabilisation), la structure à haubans monocouche est plus simple, mais elle impose des exigences plus élevées en matière de conception de la résistance au vent et de contrôle de la tension lors de la construction.

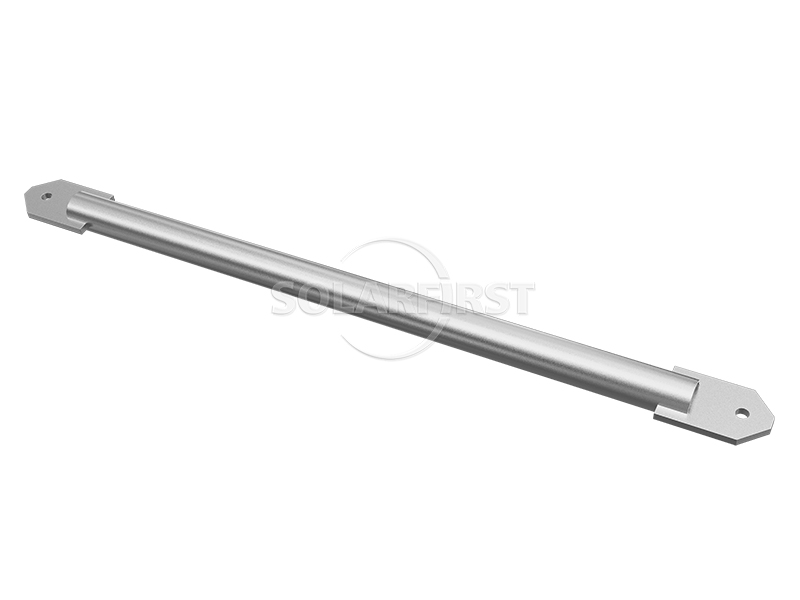

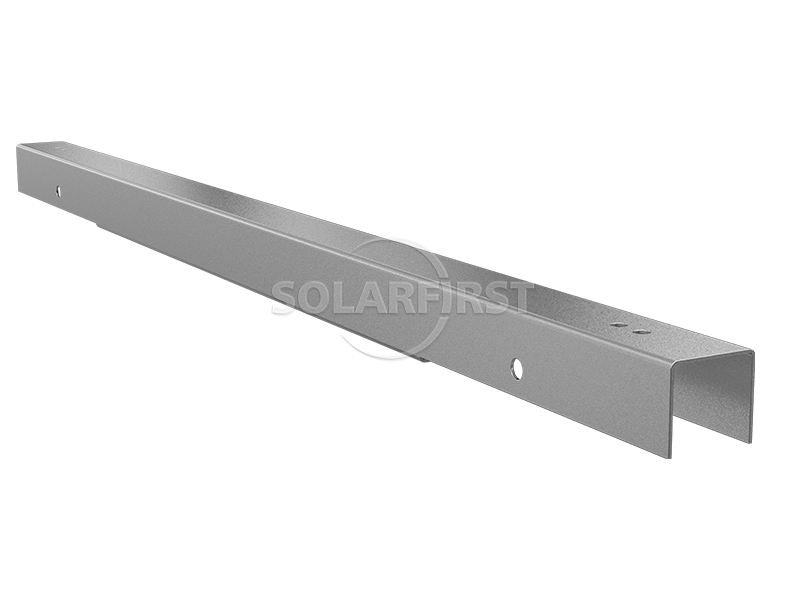

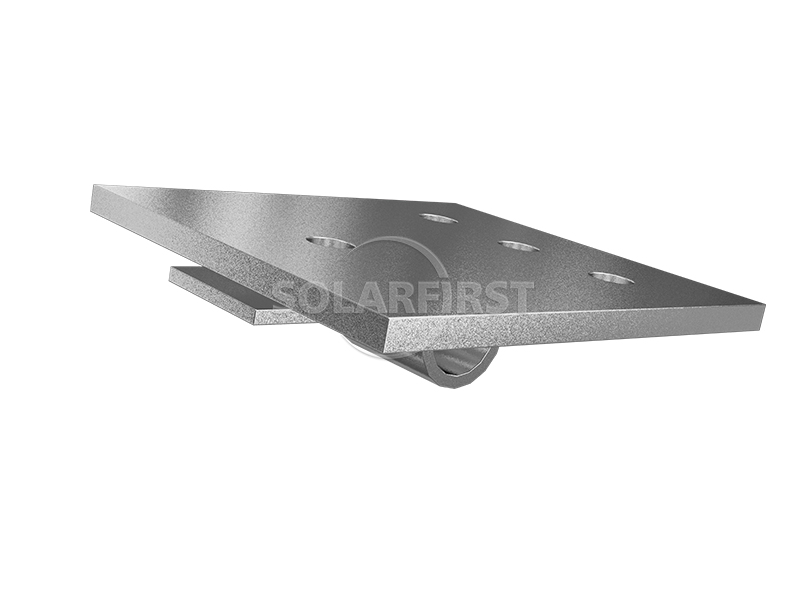

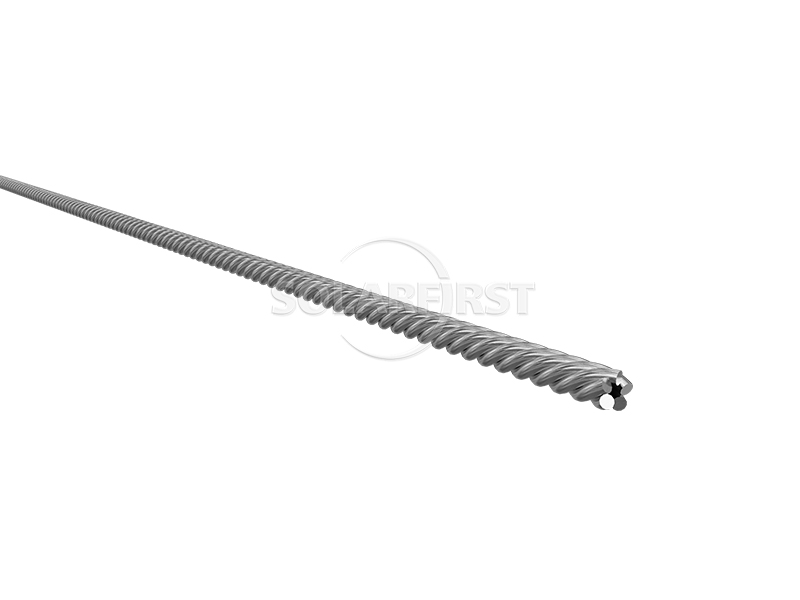

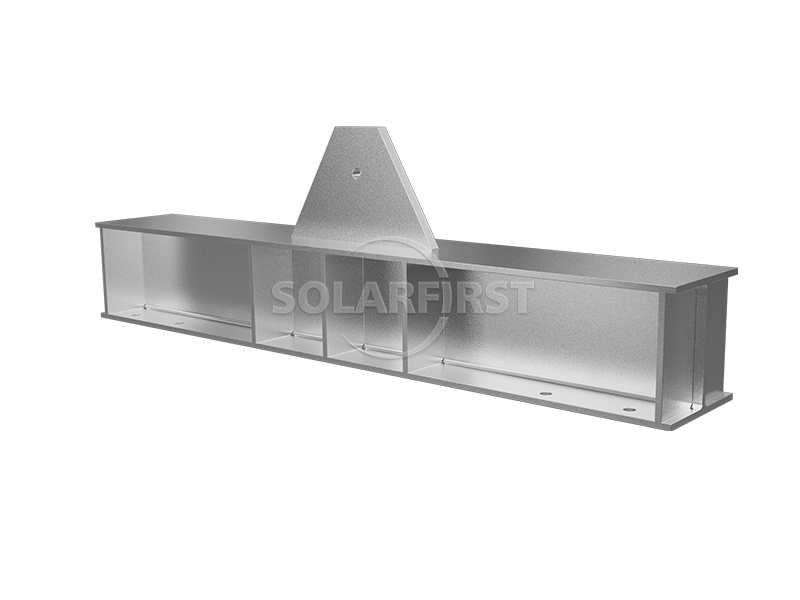

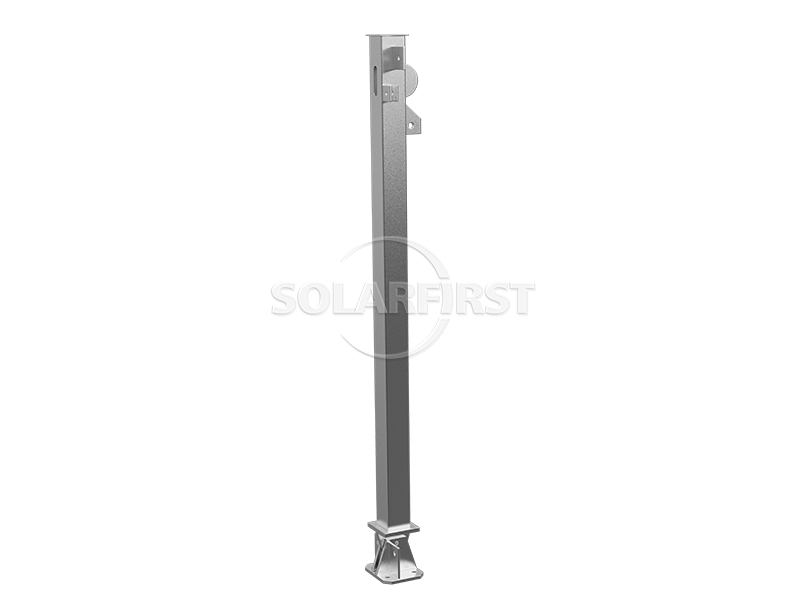

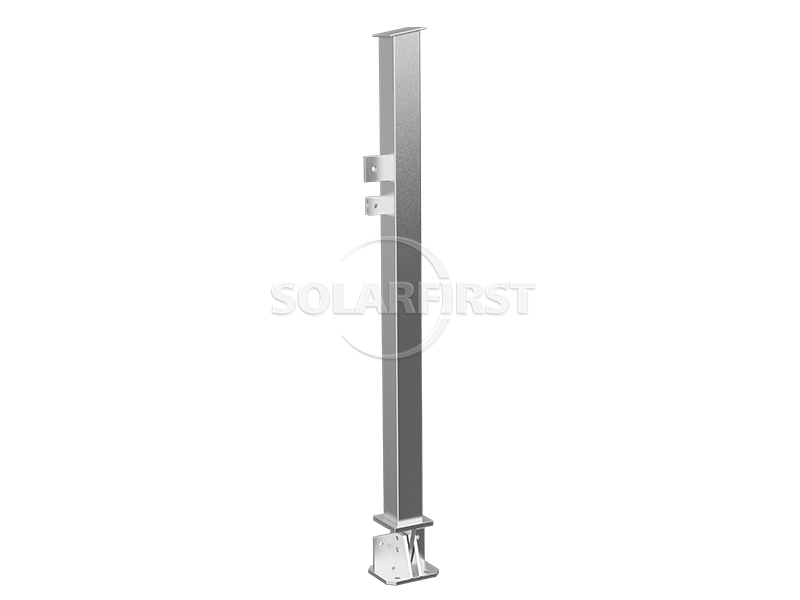

Composants du produit
Avantage
▶ Moins de fondations sur pieux :
Grâce à des portées uniques de 15 à 20 mètres, le nombre de colonnes nécessaires pour une même capacité installée est généralement réduit d'environ 20 % par rapport aux supports fixes conventionnels, ce qui contribue à diminuer les coûts de construction des fondations et à limiter les perturbations du terrain.
▶ Consommation d'acier réduite :
La consommation globale d'acier est généralement d'environ 20 tonnes/MW, ce qui représente une économie d'environ 30 % par rapport aux supports rigides traditionnels et contribue à réduire les coûts des matériaux et le poids du transport.
▶ Bonne adaptabilité au terrain :

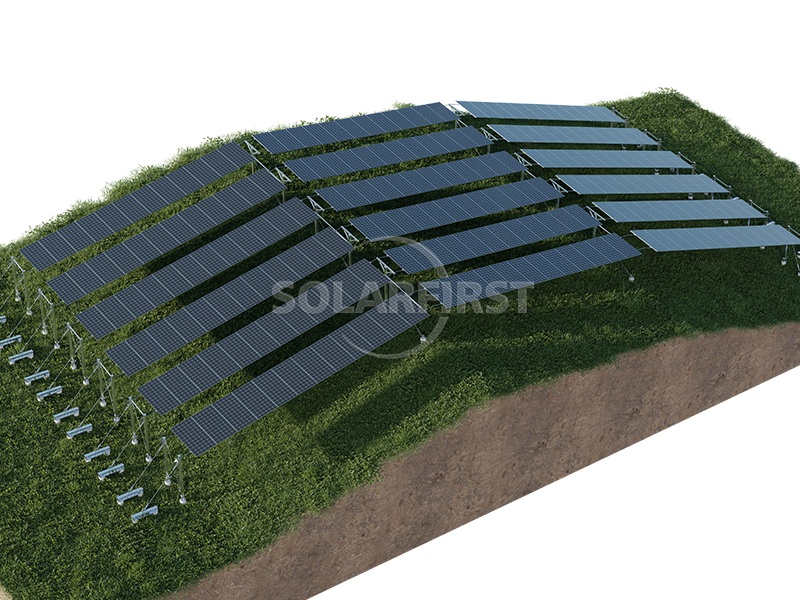

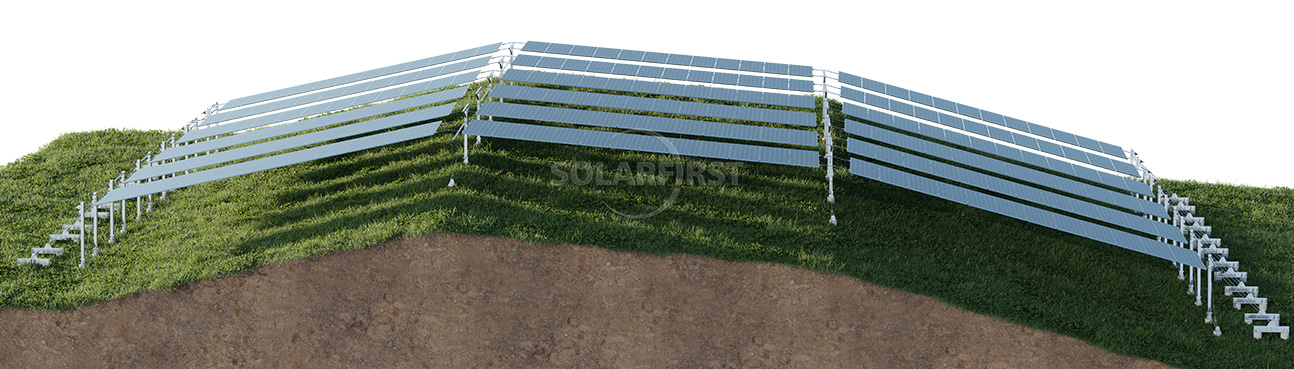

Il peut s'adapter aux terrains vallonnés ou accidentés tels que les montagnes, les collines, les étangs et les déserts, sans nécessiter de travaux de terrassement à grande échelle et en causant des dommages minimes au terrain d'origine.
▶ Dégagement plus élevé :
La base du module se situe généralement entre 2,5 et 6 mètres au-dessus du sol, facilitant ainsi la culture agricole, l'aquaculture ou le passage de véhicules en dessous, améliorant le taux global d'utilisation des terres.
▶ Construction relativement simple :
La structure est simple, avec des câbles d'acier tendus en une seule opération, ce qui réduit le nombre d'étapes d'installation et permet potentiellement de raccourcir les cycles de construction.
Paramètres
| Type de base | Pieux coulés en place |
| Tableau de modules | Paysage/Portrait |
| Fixation du module | Boulons/Colliers |
| Angle | ≤30° (personnalisable) |
| Température ambiante | -10°C à 60°C |
| Matériel | Q235B/Q355B/Q420/etc. |
| Câble d'acier | toron d'acier galvanisé précontraint à haute résistance et faible relaxation |
| Dispositif d'ancrage | Ancrage à clip (avec dispositif de verrouillage) |
| Revêtement | Fixation galvanisée >45 μm ; Structure galvanisée >65 μm ; Zinc aluminium magnésium double face poids >275g/m ; Poids de la couche de zinc par unité de surface de câble d'acier : 190 g/m à 350 g/m. |
Scénarios applicables
▪ Projets hybrides agro-solaires : Une hauteur sous plafond plus importante permet une agriculture mécanisée ou la plantation de cultures d’ombre en contrebas.
▪ Projets hybrides aquaculture-solaire : Les grandes portées réduisent le nombre de fondations sur pieux sous-marines, minimisant ainsi l’impact sur les activités de pêche et le nettoyage des étangs.

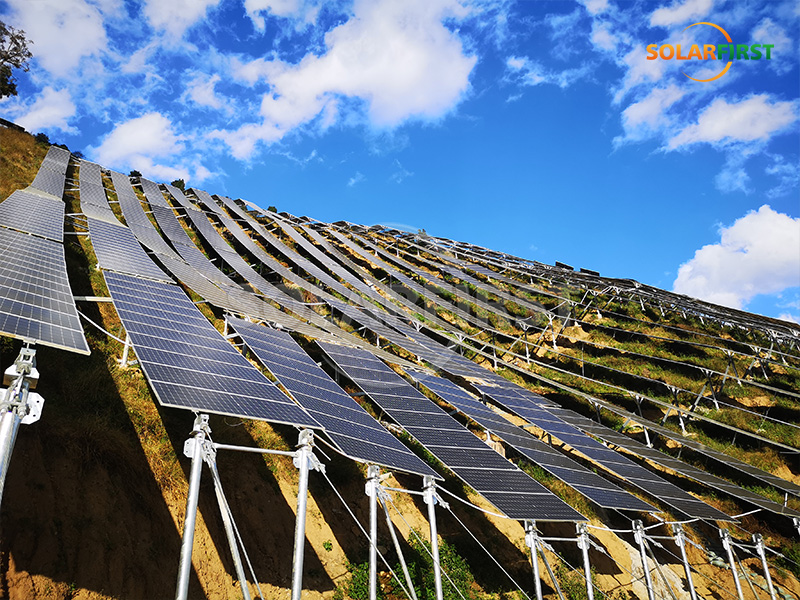

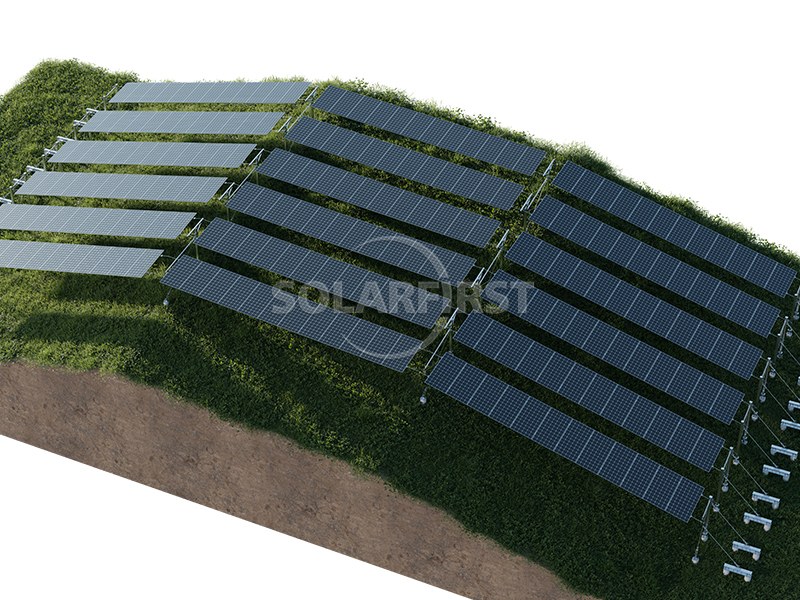

▪ Centrales photovoltaïques en montagne et en zone vallonnée : Elles peuvent être aménagées en fonction de la pente du terrain, réduisant ainsi les travaux d’excavation et de remblayage.
▪ Sites miniers abandonnés ou sites de réhabilitation : exigences relativement souples en matière de capacité portante des fondations, avec des perturbations minimales.
Remarques importantes :
▶ La conception résistante au vent nécessite une analyse spécialisée :
Les structures flexibles sont très sensibles aux charges du vent. Dans les zones exposées à des vents forts ou à une forte turbulence, il convient de réaliser des essais en soufflerie ou des simulations numériques détaillées, et d'ajouter des câbles résistants au vent si nécessaire.
▶ La tension de précontrainte doit être strictement contrôlée :
Une tension insuffisante peut entraîner une rigidité structurelle inadéquate et une déformation des composants ; une tension excessive peut accroître la contrainte sur les extrémités des ancrages et les colonnes. Il est recommandé de confier ces travaux à une équipe de construction professionnelle utilisant un équipement de mesure de force.
▶ Les plages applicables ont une certaine étendue :
La portée économiquement raisonnable pour les structures à câbles monocouches est généralement inférieure à 20 mètres. Au-delà, la rigidité et la stabilité diminuent considérablement ; un système à câbles bicouches peut alors être envisagé.
▶ Un environnement à basse température nécessite la confirmation de l'adaptabilité du matériau :
Le produit est conçu pour une température ambiante maximale de -10 °C. Dans les régions aux hivers rigoureux (par exemple, en dessous de -20 °C), une vérification supplémentaire de la résilience à basse température de l'acier et des performances à basse température des torons d'acier est requise.
▶ L'entretien à long terme nécessite une attention particulière aux ancrages et aux câbles :
L’état des dispositifs anti-desserrage d’ancrage et la corrosion des câbles d’acier doivent être vérifiés régulièrement, notamment dans les zones côtières ou polluées industriellement.
▶ Il existe des exigences concernant la séquence d'installation des composants :
Ils doivent être installés de manière continue d'une extrémité à l'autre afin d'éviter une charge concentrée en un seul point, ce qui pourrait entraîner une torsion ou une déformation excessive du câble d'acier.
Résumé
Les supports photovoltaïques (PV) flexibles à haubans monocouches constituent une solution structurelle simple et économique en matériaux. Avec des portées de 15 à 20 mètres et des dégagements inférieurs à 6 mètres, ils offrent des avantages économiques et une grande adaptabilité au terrain, les rendant particulièrement adaptés aux projets hybrides agriculture-photovoltaïque, pisciculture-photovoltaïque et aux zones montagneuses. Ce produit permet de réduire considérablement la consommation de pieux et d'acier, mais la conception pour la résistance au vent et la maîtrise de la précontrainte restent des aspects techniques essentiels. Lors du choix d'un système de support, il est important d'évaluer en détail l'environnement éolien du site, les conditions de température et les exigences de portée, et de prévoir, si nécessaire, un renforcement des câbles par résistance au vent. En définitive, les supports flexibles à haubans monocouches représentent une alternative intéressante aux supports rigides pour les centrales photovoltaïques, contribuant à une meilleure utilisation des sols et à la réduction des coûts de construction.
