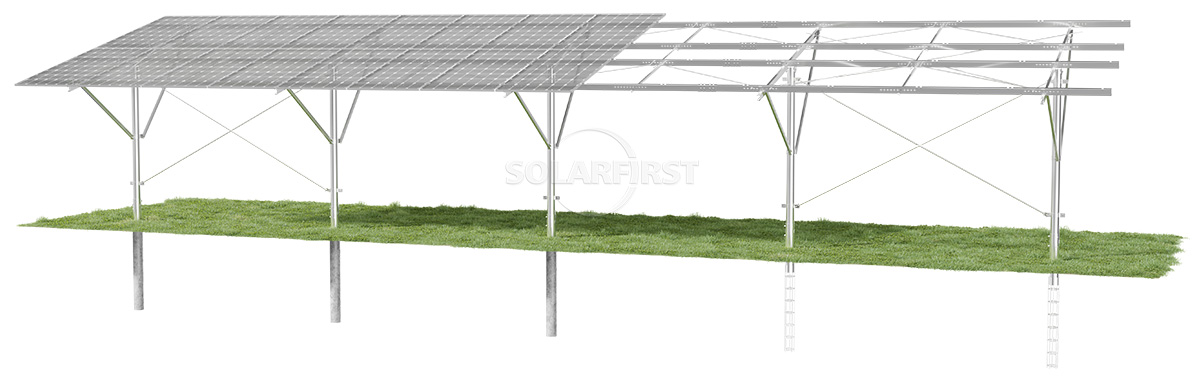

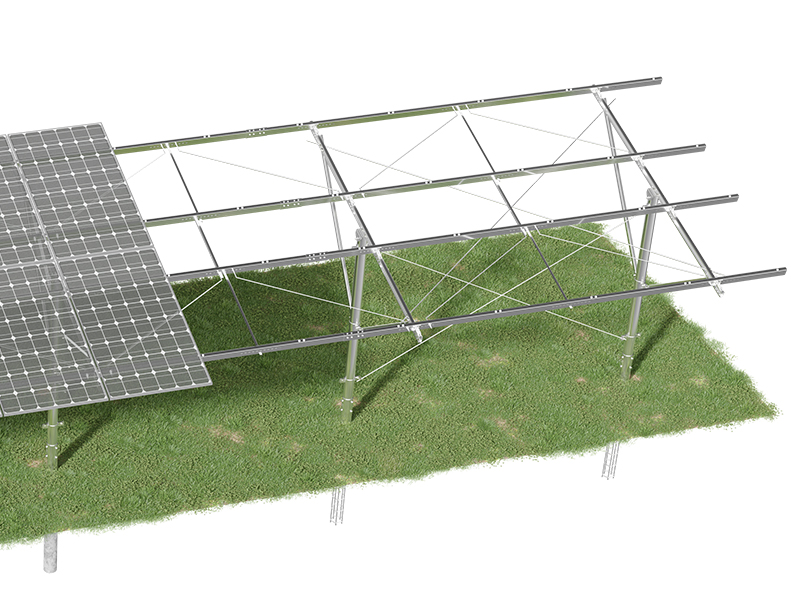

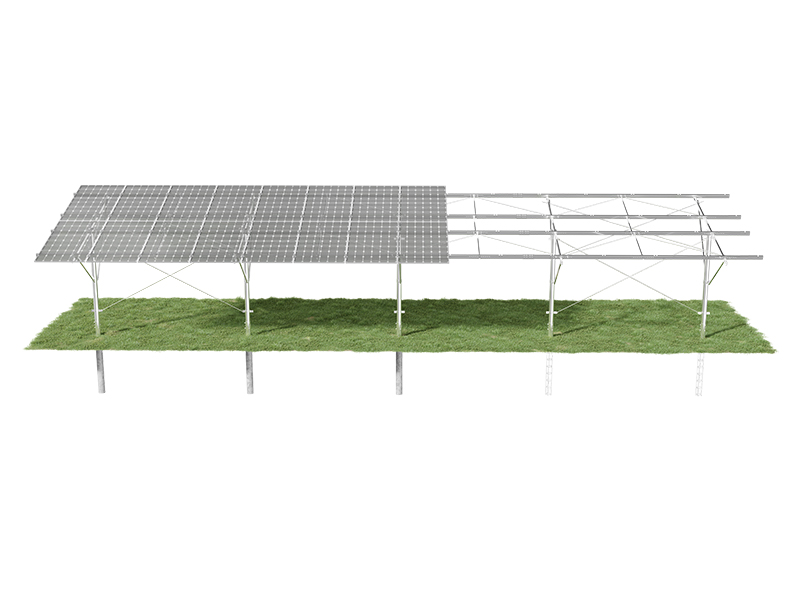

Les pieux coulés en place sont un type de fondation en béton coulé sur place, utilisé pour assurer une capacité portante stable et un ancrage solide au système de support au sol des centrales photovoltaïques. Le principe consiste à forer mécaniquement des trous à des emplacements prédéterminés, à insérer une cage d'armature, puis à couler du béton sur site pour former une colonne de pieu monolithique profondément ancrée dans la couche de sol stable. Ce produit convient aux projets photovoltaïques présentant des conditions géologiques complexes, des exigences élevées en matière de capacité portante ou des environnements fortement corrosifs, et constitue l'un des types de fondation les plus utilisés dans les grandes centrales au sol.
Couleur :
Natural silver（Colored according to customer requirements）Certification :
CE, TÜV, ISO9001, SGSMatériel :
Hot Dip Galvanized Steel, Stainless Steel SUS304Origine du produit :
Tianjin, FujianPort maritime :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Description du produit

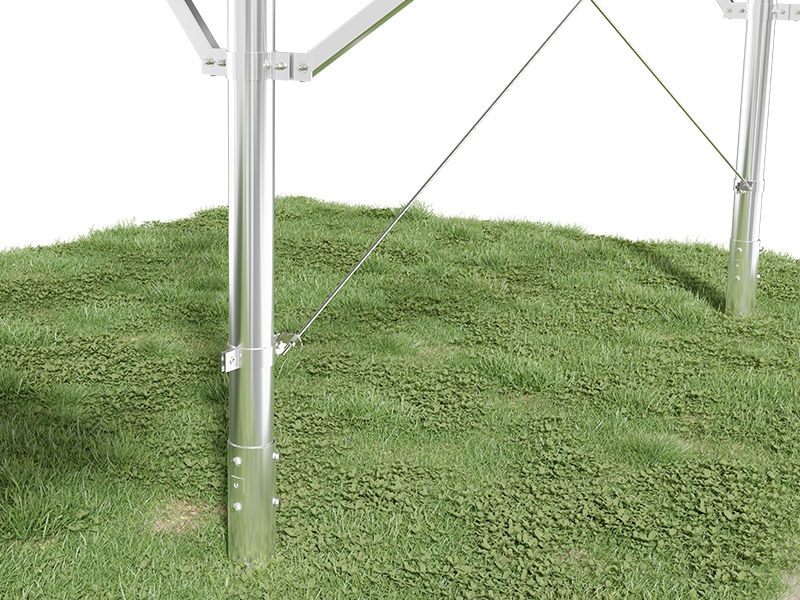

La fondation sur pieux coulés en place se compose de trois parties : le corps du pieu, l’armature et les connecteurs de tête. Le corps du pieu est une structure cylindrique en béton armé, dotée d’une armature interne qui améliore sa résistance à la flexion et à la traction. Une plaque d’acier ou des boulons d’ancrage sont pré-soudés en tête du pieu pour la fixation à la colonne de support photovoltaïque. L’ensemble du pieu est solidement ancré au sol environnant et supporte conjointement le poids des panneaux photovoltaïques, les charges de vent, de neige, etc., grâce à l’adhérence latérale et à la portance en pointe. La technique de forage et de coulage in situ permet d’adapter ses dimensions (diamètre et longueur) aux charges de conception et à l’étude géologique, offrant ainsi une grande flexibilité de personnalisation.

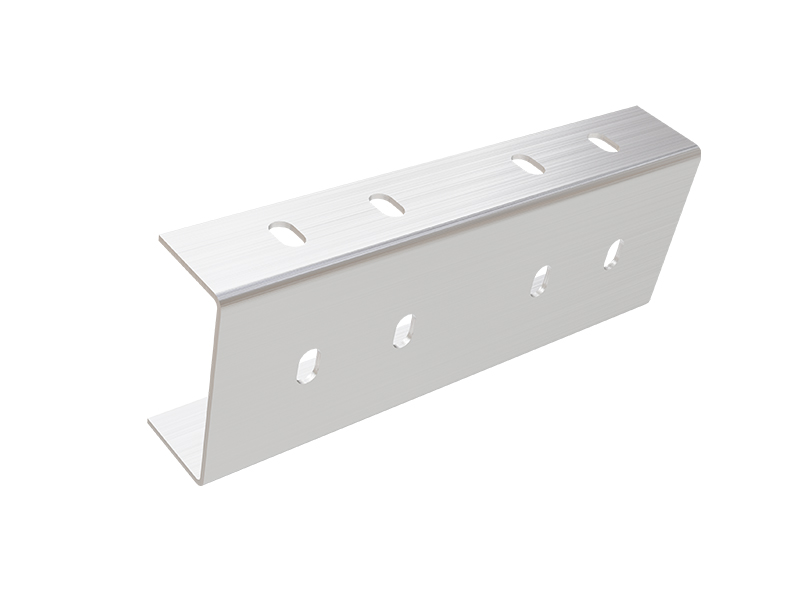

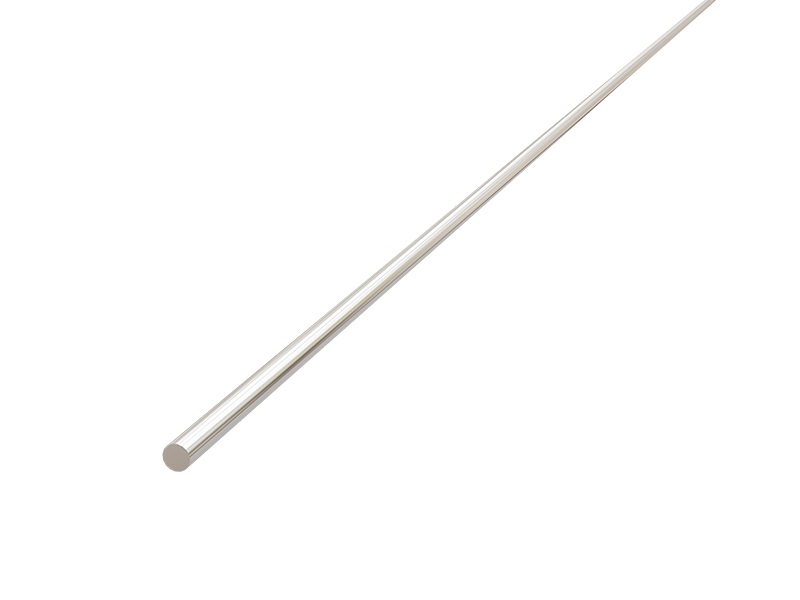

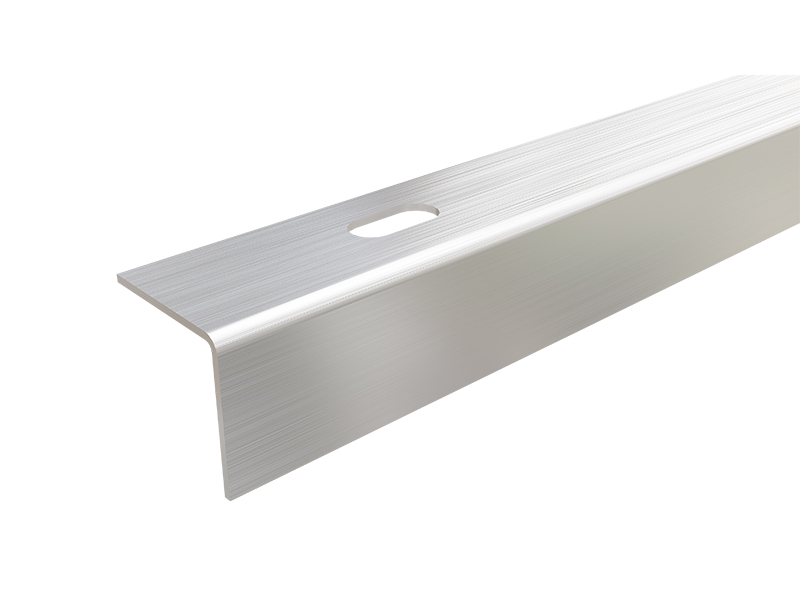

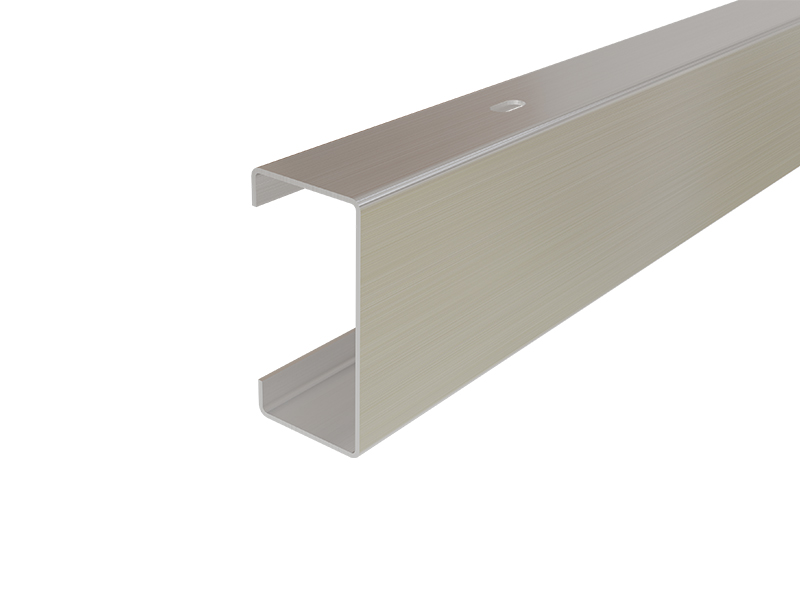

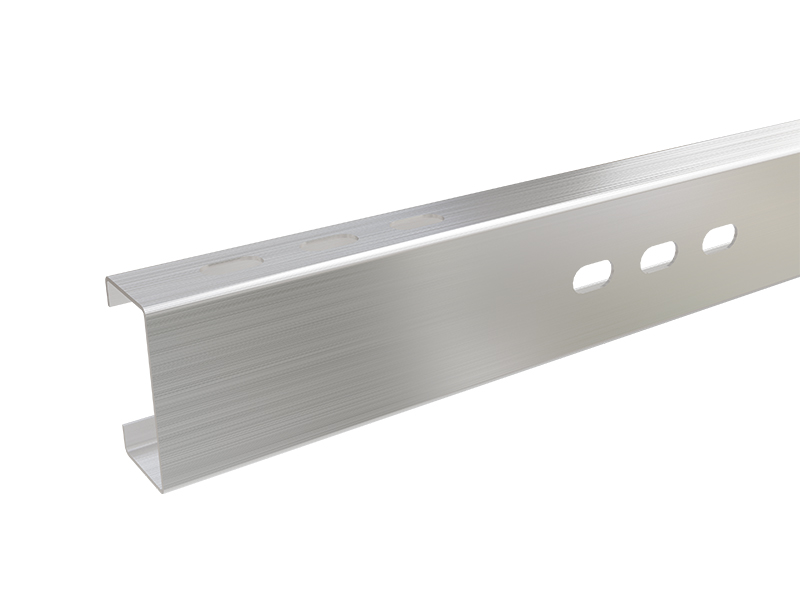

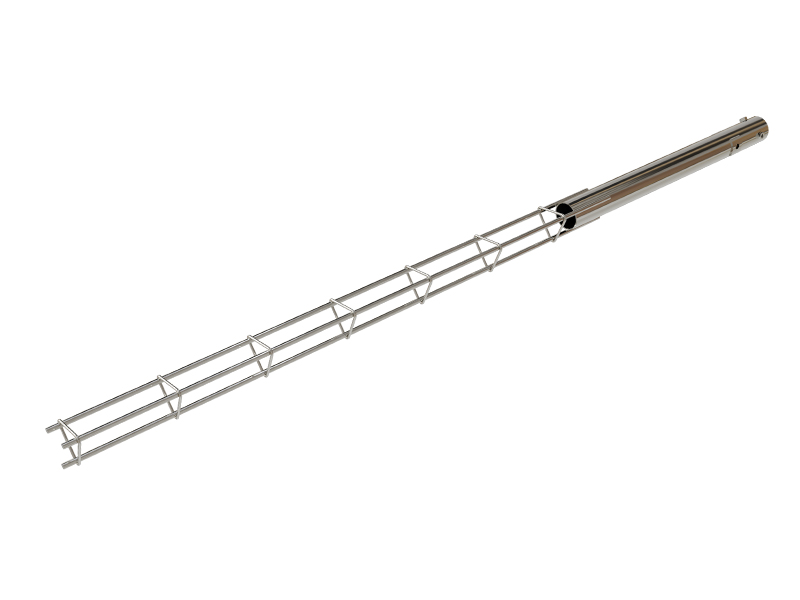

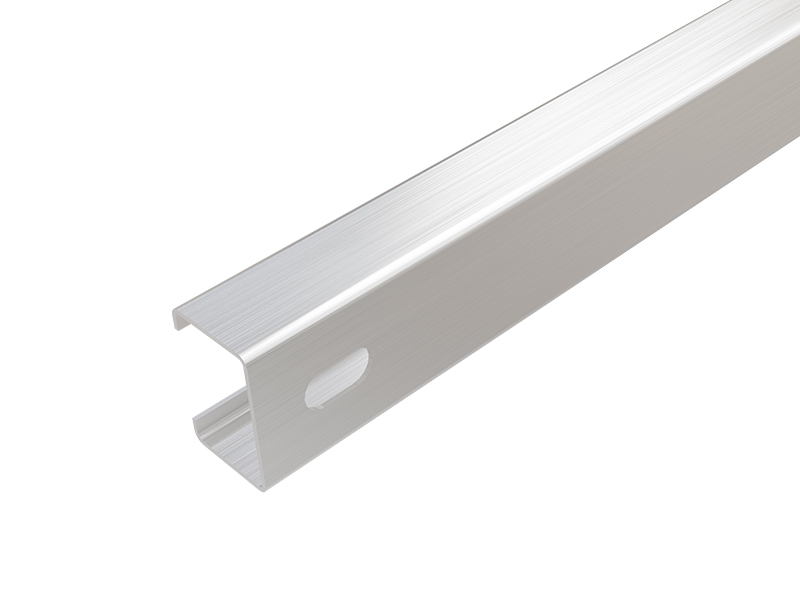

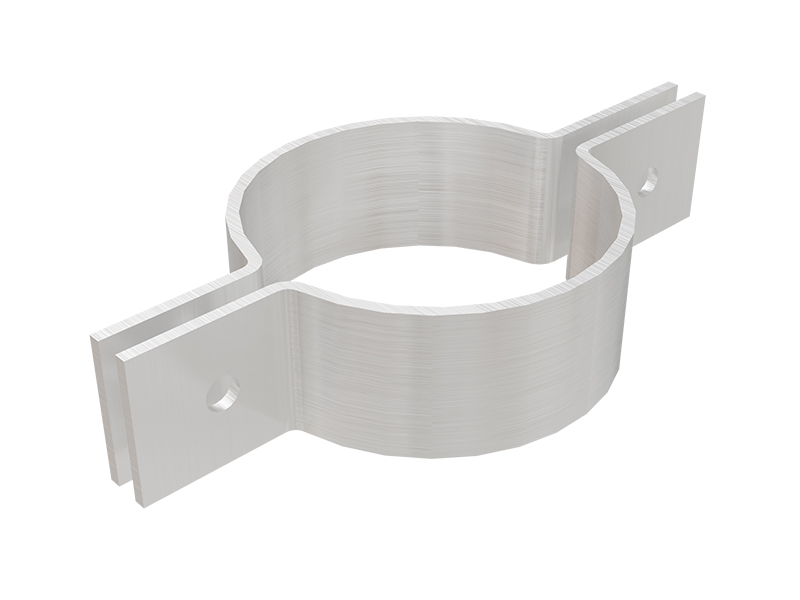

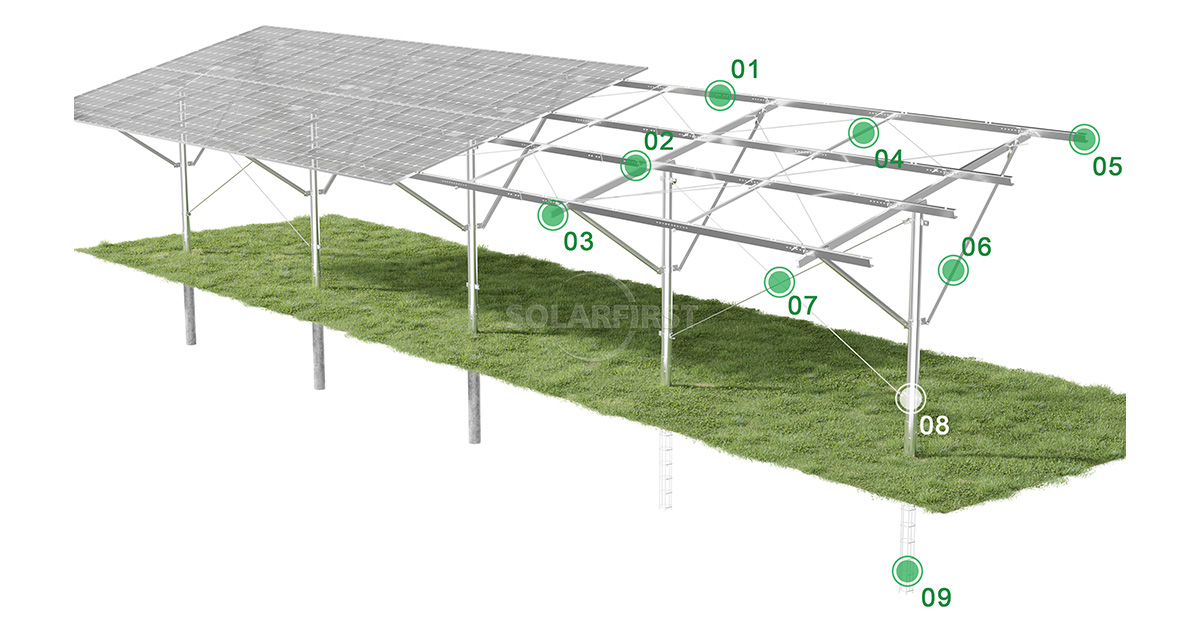

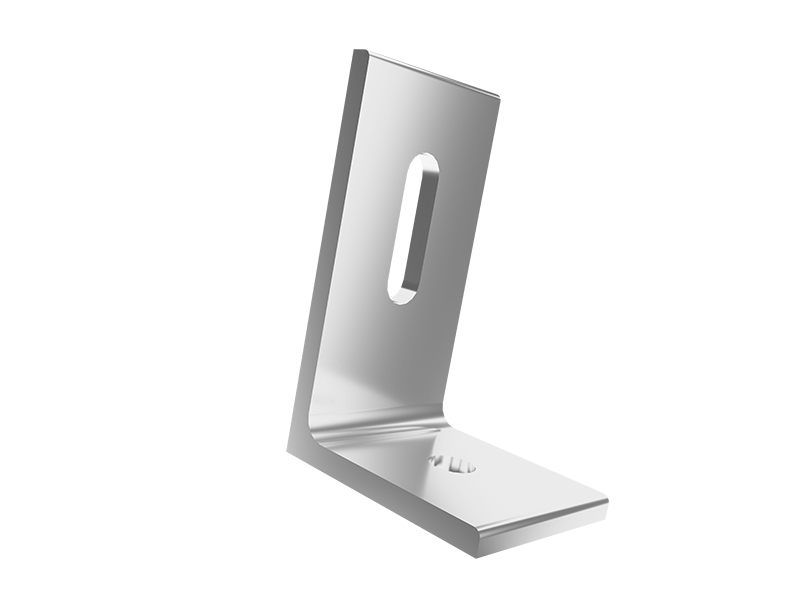

Composants du produit
Avantage
▪ Capacité de charge élevée et stable :
La structure intégrale coulée en place exploite pleinement le frottement latéral et la résistance d'extrémité du pieu, ce qui se traduit par une résistance supérieure aux forces de compression, de traction et horizontales par rapport aux pieux préfabriqués de même taille.
▪ Forte adaptabilité au terrain :
L'élévation du sommet des pieux peut être ajustée avec souplesse en fonction du terrain accidenté, comme les pentes et les dépressions, éliminant ainsi le besoin de travaux de nivellement importants du site.
▪ Excellente durabilité :
Le béton encapsule l'acier d'armature, affichant des performances exceptionnelles dans les sols hautement corrosifs tels que les terres salines-alcalines et les zones d'usines chimiques, avec une durée de vie équivalente à celle des centrales photovoltaïques (plus de 25 ans).
▪ Impact environnemental minimal :
Le forage n'est nécessaire qu'à l'emplacement du pieu, ce qui réduit considérablement les travaux de terrassement par rapport aux fondations indépendantes et maximise la protection de la végétation et de la topographie existantes.
▪ Bonne efficacité économique :
Dans les projets de moyenne à grande échelle, le coût unitaire (RMB/W) est généralement inférieur à celui des pieux tubulaires PHC, particulièrement compétitif lorsque les matériaux locaux (sable, gravier, ciment) sont peu coûteux.
▪ Bonnes performances sismiques :
La synergie entre le pieu et le sol offre une forte capacité de dissipation d'énergie.
Paramètres
| Installation | Sol |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 1,4 kN/m² |
| normes | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Matériel | Aluminium anodisé AL6005-T5, acier galvanisé à chaud, acier galvanisé au magnésium et à l'aluminium, acier inoxydable SUS304 |
| Diamètre du tas | 250 mm ~ 300 mm |
| Longueur des poils | 1,5 m ~ 2,5 m |
| Classe de résistance du béton | C30 (pas inférieur à C25) |
| Garantie | Garantie de 10 ans |
Scénarios applicables
Scénario d'avertissement
Remarques importantes :
▶ Une étude géologique est obligatoire :
La conception et le processus de forage des pieux coulés en place dépendent entièrement des conditions géologiques ; ils ne doivent pas être adoptés aveuglément sans étude géologique préalable.
▶ Contrôle de la qualité du forage :
L'épaisseur de terre meuble au fond du trou ne doit pas dépasser 20 mm ; l'écart de verticalité du forage doit être ≤ 1 % ; après le nettoyage du trou, la cage d'armature doit être descendue et coulée rapidement pour éviter une mise en place prolongée.
▶ Couche protectrice de la cage de renfort :
Des entretoises doivent être utilisées pour garantir le centrage de l'armature et éviter que celle-ci ne soit exposée et ne se corrode.
▶ Coulage du béton :
Le béton doit être coulé en une seule fois, sans interruption. Les vibrations doivent assurer le compactage, mais il faut éviter les vibrations excessives qui pourraient entraîner une ségrégation.
▶ Période de séchage :
À température ambiante, les pieux doivent être recouverts et maintenus humides pendant au moins 7 jours. La partie supérieure du cadre de support ne peut être installée qu'une fois que les pieux ont atteint la résistance nominale (généralement 28 jours).
▶ Mesures de construction hivernales :
Si des travaux de construction en hiver sont nécessaires, il convient d'ajouter de l'antigel, d'utiliser de l'eau chaude pour le mélange et de mettre en œuvre des mesures d'isolation.
▶ Précision de la disposition des piles :
Une station totale ou un GPS doit être utilisé pour le positionnement ; l'écart de position de chaque pieu ne doit pas dépasser les exigences de conception (généralement ≤10 mm).
▶ Inspection des canalisations souterraines :
Avant les travaux de construction, il convient d'identifier et d'éviter les canalisations souterraines existantes afin de prévenir tout dommage.
Résumé
Les supports de centrales solaires au sol – pieux coulés en place – constituent une solution éprouvée, fiable et économique pour les fondations photovoltaïques. Ils sont particulièrement adaptés aux grandes centrales au sol présentant des conditions géologiques modérées et des exigences élevées en matière de capacité portante et de durabilité. Offrant une grande adaptabilité au terrain et de bonnes performances environnementales, ils sont cependant fortement dépendants des conditions géologiques et nécessitent une maintenance régulière après leur installation. Le choix du support doit faire l'objet d'une comparaison approfondie avec les pieux hélicoïdaux et les pieux préfabriqués, en tenant compte de l'étude géologique, du délai de construction, du budget et des contraintes environnementales. Pour les projets en sol stable et non corrosif, et disposant d'un temps de construction suffisant, les pieux coulés en place sont la solution privilégiée. En revanche, pour les projets en sol meuble ou sableux, ou en cas de délais serrés, il convient d'envisager des alternatives telles que les pieux hélicoïdaux.
