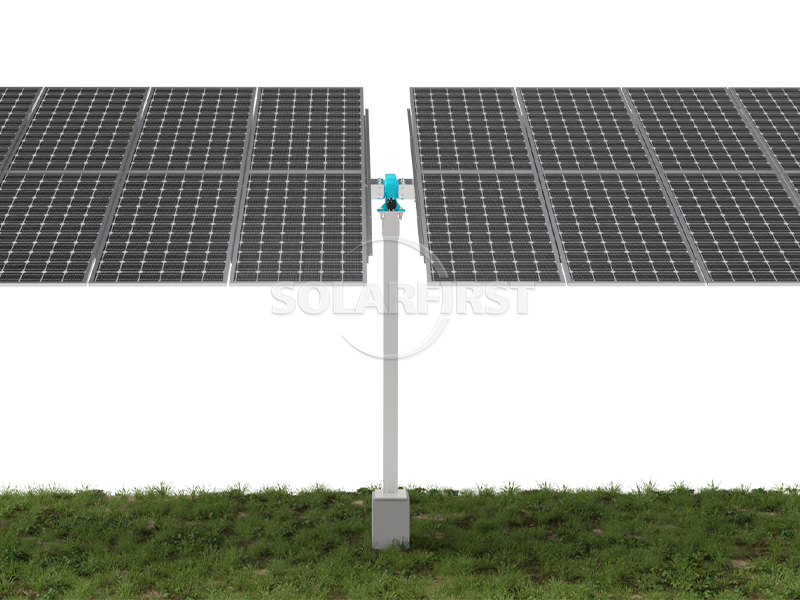

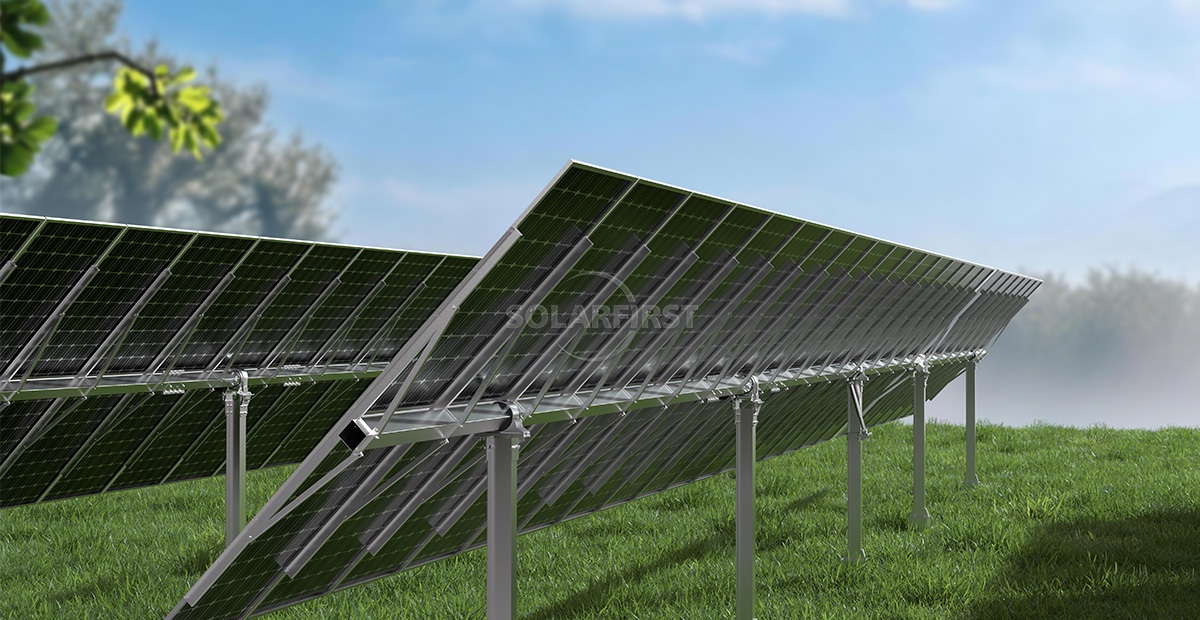

Ce produit est un système de support à suivi horizontal mono-axial, principalement conçu pour les centrales photovoltaïques au sol. Le système utilise une conception à entraînement multipoint pour améliorer la résistance à la torsion de la structure et sa résistance aux vitesses de vent critiques. Il s'adapte aux ondulations continues et aux terrains irréguliers, et répond aux exigences d'installation avec une pente nord-sud maximale de 15 %. Chaque colonne de support fonctionne indépendamment, évitant ainsi l'ombrage mutuel entre les modules et facilitant la construction sur site, l'exploitation et la maintenance ultérieures. Le système est compatible avec les modules en silicium de 182 mm et 210 mm et peut optimiser l'angle de suivi en fonction du terrain et des données météorologiques en temps réel afin d'améliorer la production d'énergie dans des environnements complexes.
Description du produit
La série D+ utilise une technologie de suivi horizontal mono-axial, couvrant une plage de suivi de ±45°, et supporte les tensions de 1000 V et 1500 V. Les modes d'entraînement comprennent les actionneurs rotatifs ou linéaires, et les types de fondation compatibles sont les pieux tubulaires PHC, les pieux en béton coulé en place et les pieux en acier. Du point de vue de la conception structurelle, le système optimise le point d'entraînement en le multipointant, répartissant ainsi la force et réduisant le risque de défaillance en un seul point. Chaque colonne de support peut accueillir jusqu'à 120 composants (ce nombre est adaptable au projet). Les principaux matériaux de structure sont l'acier galvanisé à chaud Q235B/Q355B ou des tôles d'acier revêtues de zinc-aluminium-magnésium, avec une épaisseur de revêtement moyenne d'au moins 65 micromètres pour une bonne résistance à la corrosion.
Le système est équipé d'une unité de contrôle indépendante permettant de surveiller en temps réel l'état de fonctionnement de chaque colonne de support et d'indiquer l'emplacement d'une anomalie, facilitant ainsi un dépannage rapide. Le module de suivi intelligent intègre les données topographiques et les informations météorologiques en temps réel (telles que l'irradiance, la nébulosité, etc.) afin d'ajuster dynamiquement l'angle de suivi en fonction des variations d'éclairage sur site. L'ensemble de la conception a fait l'objet d'essais en soufflerie et la structure a été optimisée pour différentes conditions de charge de vent.

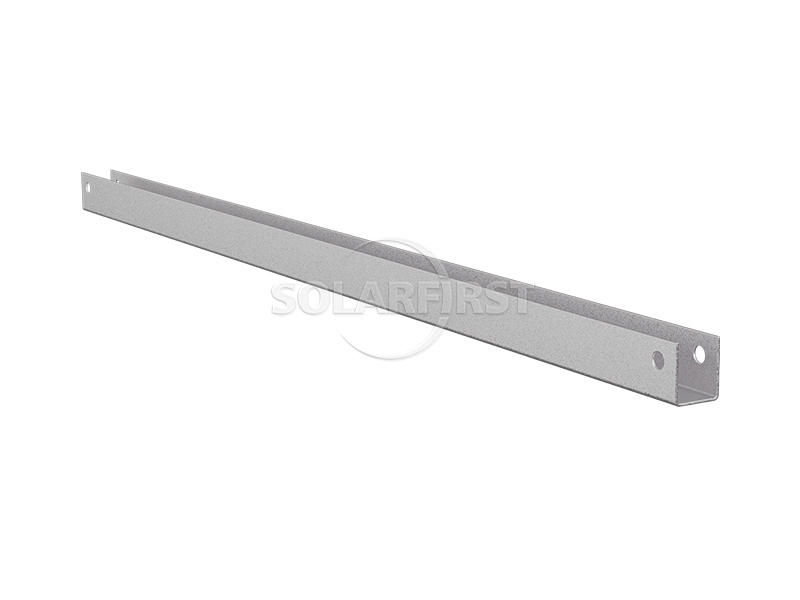

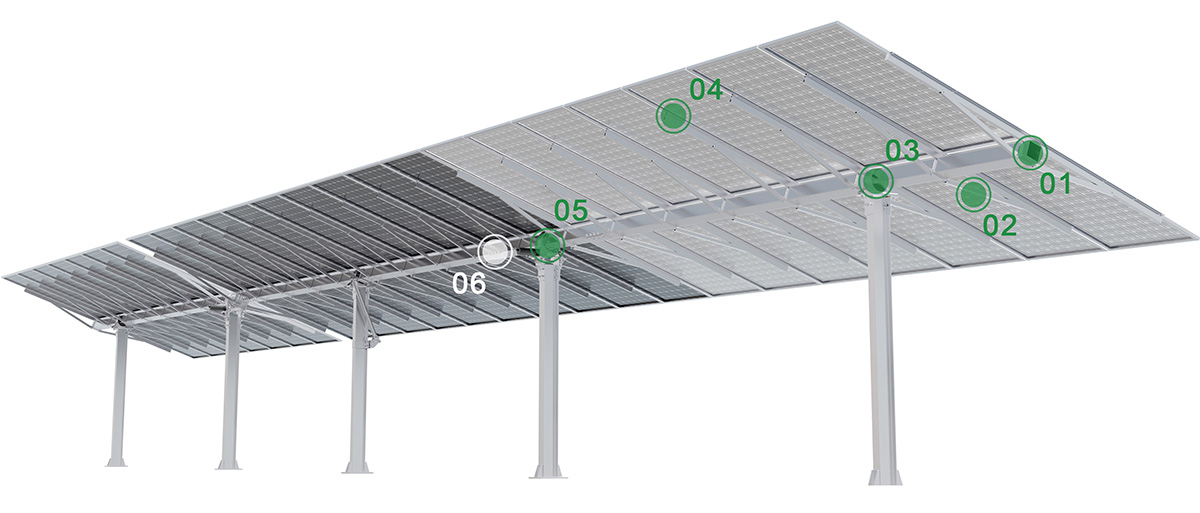

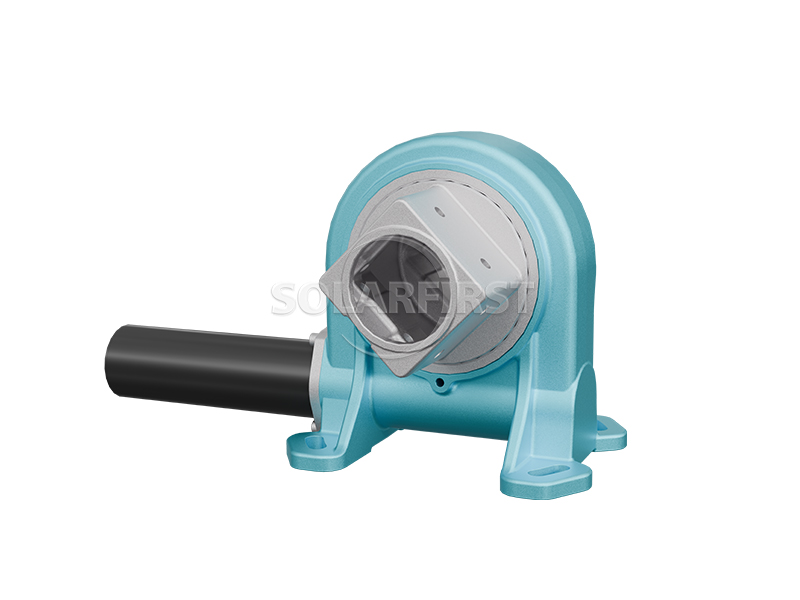

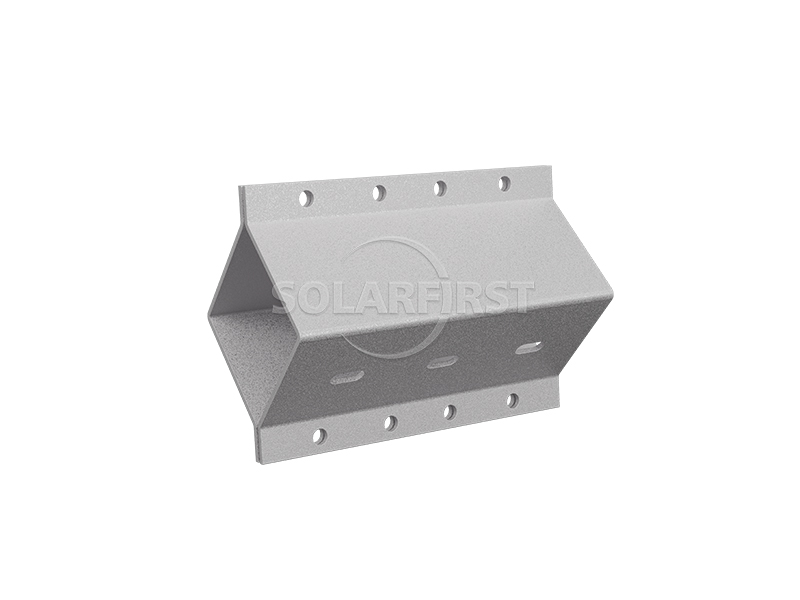

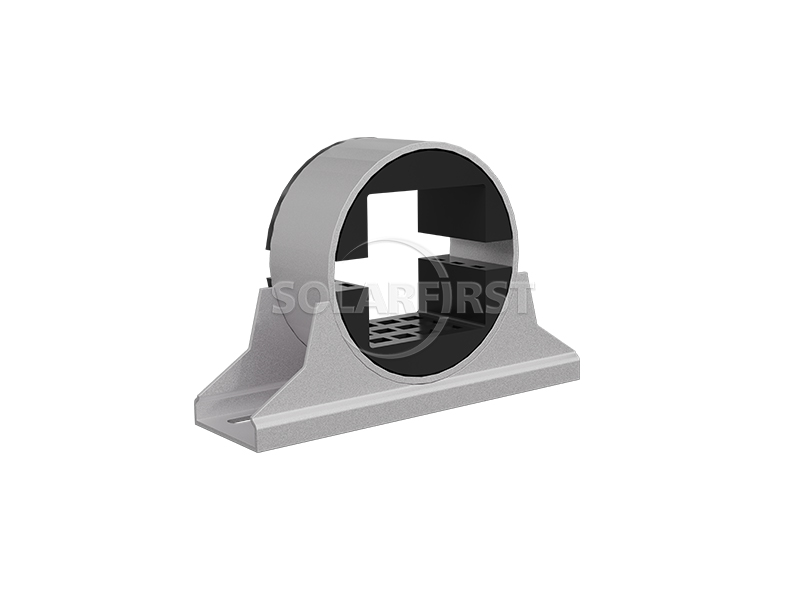

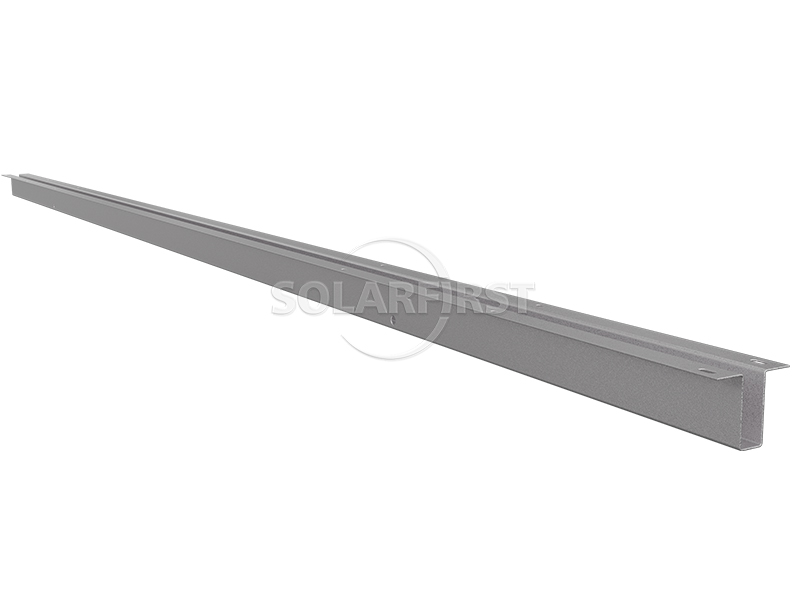

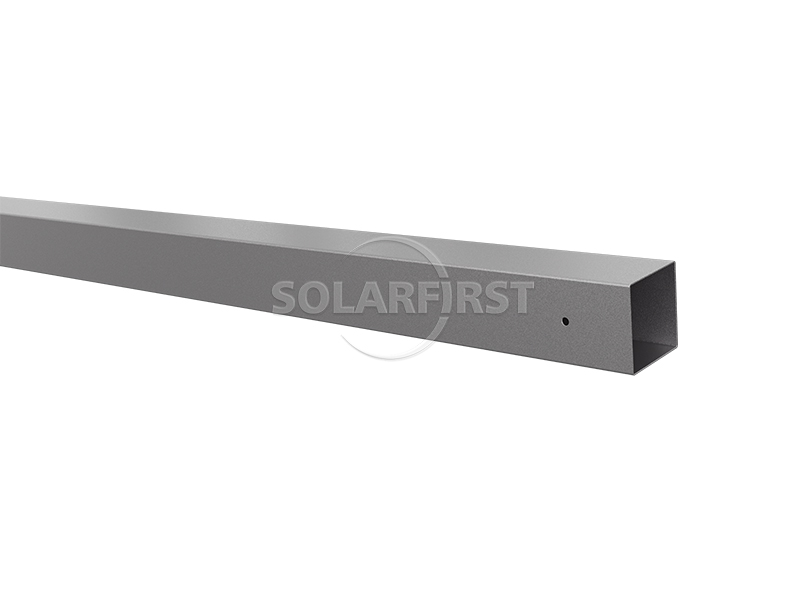

Composants du produit
Avantage
▶ Adaptabilité au terrain
Adaptable aux terrains ondulés et irréguliers, répondant aux exigences de conception d'une pente nord-sud de 15 %, réduisant ainsi les travaux de nivellement du site.
▶ Stabilité améliorée
Passage d'un entraînement monopoint à un entraînement multipoint, contribuant à améliorer la résistance à la torsion du système et à supporter des vitesses de vent critiques.
▶ Compatibilité des modules
Compatible avec les modules de plaquettes de silicium de 182 mm et de 210 mm, réduisant ainsi les limitations de sélection des modules.
▶ Bonne accessibilité
Conception de voies de circulation indépendantes pour chaque rangée, sans obstruction mutuelle entre les rangées, facilitant l'accès des véhicules de construction et du personnel d'entretien.
▶ Sécurité et fiabilité
Grâce à une commande indépendante individuelle, le système peut surveiller en temps réel l'état de fonctionnement de chaque rangée de supports, identifier rapidement les points de défaillance et contribuer à réduire les pertes de production d'énergie.
▶ Suivi intelligent
Optimise l'angle de suivi en fonction des différents terrains et des informations météorologiques en temps réel (irradiance, température, vitesse du vent, etc.), contribuant ainsi à améliorer la production d'énergie dans certaines conditions.
▶ Rationalité de la conception
Vérifiée par des essais en soufflerie, la structure a été optimisée pour différentes zones de pression du vent, améliorant ainsi la stabilité globale du système.
Structure du traqueur
| Technologie de suivi | Suivi horizontal à axe unique |
| Tension du système | 1000V/1500V |
| Portée de suivi | ±45%/±60° |
| Vitesse du vent de travail | 18 m/s (Personnalisable) |
| Vitesse maximale du vent | 45 m/s ASCE 7-10 (Personnalisable) |
| Modules par traqueur | ≤120 modules (personnalisables) |
| Matériaux principaux | Acier galvanisé à chaud Q235B/Q355B, revêtu de Zn-Al-Mg |
| Épaisseur moyenne du revêtement | >80 μm |
| Système d'entraînement | Actionneur linéaire/variateur de rotation |
| Type de fondation | Pieu PHC/Pieu coulé en place/Pieu en acier |
Système de contrôle
| Système de contrôle | Microcontrôleur |
| Mode de suivi | Régulation temporelle en boucle fermée + GPS |
| Précision du suivi | <2° |
| Communication | Sans fil (ZigBee, LoRa) ; Filaire (RS485) |
| Acquisition de poudre | Alimentation externe/Alimentation par chaîne/Auto-alimentée |
| Rangement automatique la nuit | Oui |
| Rangement automatique en cas de vents violents | Oui |
| Retour arrière optimisé | Oui |
| Degré de protection | IP65 |
| Température de fonctionnement | -30°C à 65°C |
| Anémomètre | Oui |
| Consommation d'énergie | 0,3 kWh par jour |
Scénarios applicables
▪ Collines basses et pentes douces
▪ Montagnes ondulées en forme de vague
▪ Zones avec des ravins/ravins bien développés
▪ Terrasses en gradins
Remarques importantes :
▪ Avant l’installation, une mesure détaillée de la topographie du site doit être effectuée pour confirmer que la variation de pente se situe dans la plage de conception du système (≤15 % nord-sud).
▪ La construction des fondations nécessite de sélectionner un type de fondation approprié (PHC, pieux coulés en place ou pieux en acier) en fonction du rapport géologique et de s'assurer que les écarts de position des pieux répondent aux exigences d'installation.
▪ Lorsque la vitesse du vent en fonctionnement dépasse 18 m/s, il est recommandé que le système de commande fasse pivoter le support vers un angle de protection (par exemple, position horizontale ou sous le vent) afin de réduire l'impact de la charge du vent.
La résistance maximale au vent de 45 m/s est une valeur de conception basée sur la norme ASCE 7-10. Il convient d'évaluer l'utilisation réelle en tenant compte d'une marge de sécurité fondée sur les données météorologiques historiques locales.
▪ Un maximum de 120 composants par colonne de support est une limite supérieure de référence ; le nombre réel doit être déterminé après vérification en fonction de la longueur du site, du poids du composant et de la charge du vent.
L’algorithme de suivi intelligent s’appuie sur des sources de données météorologiques en temps réel (par exemple, des irradiomètres, des stations météorologiques). En cas d’interruption des données, le système doit disposer d’un mode de fonctionnement dégradé (par exemple, basé sur des algorithmes astronomiques).
▪ Inspectez régulièrement le mécanisme d'entraînement, les fixations et les surfaces de revêtement ; corrigez rapidement toute anomalie.
▪ Pour l'acier revêtu de zinc-aluminium-magnésium, sa résistance à la corrosion à long terme doit encore être évaluée dans des environnements spécifiques à forte humidité ou à forte concentration d'ions chlorure, et des mesures de protection supplémentaires peuvent être nécessaires.
Résumé
Ce système de support de suivi horizontal mono-axial est conçu pour les centrales photovoltaïques au sol. Ses principaux atouts sont l'entraînement multipoint, l'adaptabilité aux pentes nord-sud jusqu'à 15 %, la compatibilité avec les modules 182/210, ainsi que le contrôle indépendant des colonnes et la surveillance en temps réel. Des essais en soufflerie et une conception structurelle optimisée ont démontré la stabilité du système sur différents types de terrains et sous diverses charges de vent. La fonction de suivi intelligent, intégrant des données météorologiques en temps réel, optimise l'angle de suivi et améliore potentiellement le rendement de la production d'énergie. Ce produit convient aux projets photovoltaïques de moyenne à grande envergure, présentant des terrains complexes et des exigences élevées en matière de facilité d'exploitation, de maintenance et de sécurité. Son application nécessite toutefois une conception et une validation personnalisées, prenant en compte la vitesse du vent, les conditions géologiques et la configuration des modules.

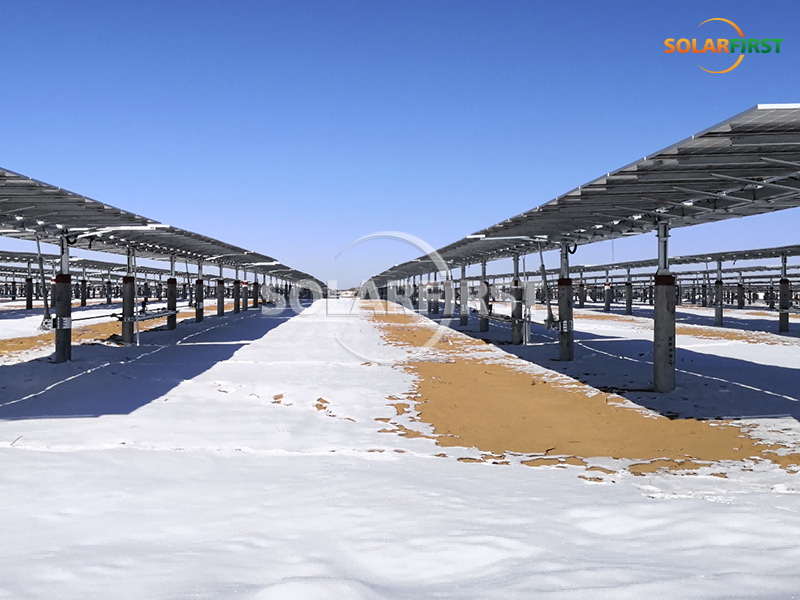

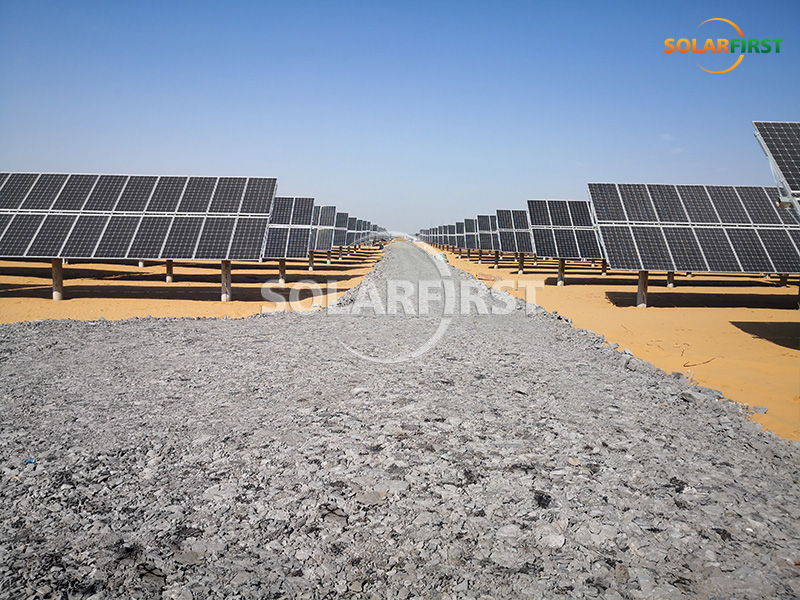

Référence du projet Solar First
