Le système photovoltaïque flottant de la série TGW02 est principalement conçu pour les centrales photovoltaïques flottantes. Sa structure flottante modulaire supporte les modules photovoltaïques. Sa conception allie efficacité d'installation et adaptabilité à différents environnements aquatiques, le rendant idéal pour les lacs, les réservoirs, les mines et certaines zones littorales. La flexibilité de sa connexion permet d'atténuer l'impact des fluctuations de la surface de l'eau sur la structure, offrant ainsi une solution flottante viable pour les projets photovoltaïques de toutes tailles.
Description du produit

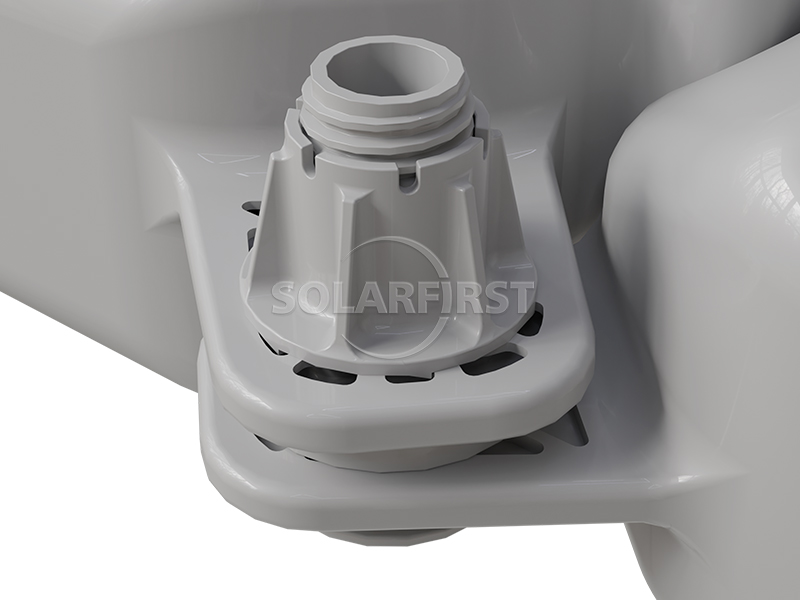

Le système photovoltaïque flottant de la série TGW02 utilise un flotteur principal placé sous chaque module comme unité de base, assurant ainsi une répartition relativement uniforme de la flottabilité. Le canal d'accès pour la maintenance, d'une largeur minimale de 425 mm, offre un espace suffisant pour les inspections quotidiennes. Des boulons en plastique relient les canaux, conférant au système une certaine flexibilité pour s'adapter aux variations du niveau d'eau et aux perturbations dues aux vagues. Les goulottes pour le câblage électrique peuvent être orientées nord-sud ou est-ouest afin de s'adapter aux différentes configurations de centrales. Le système d'ancrage est compatible avec diverses méthodes, notamment les ancrages sur pieux côtiers, les ancrages sur blocs de béton et les ancrages sur pieux sous-marins, permettant un choix en fonction des conditions géologiques spécifiques de la zone.

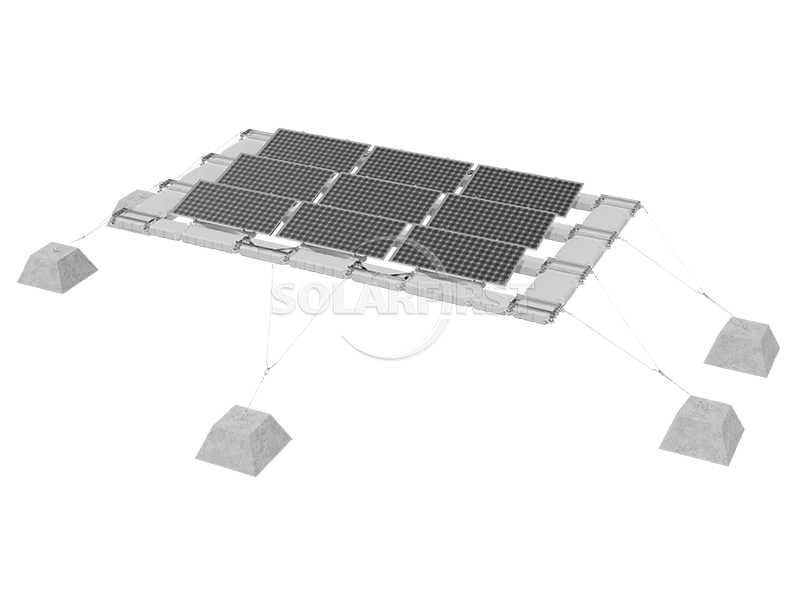

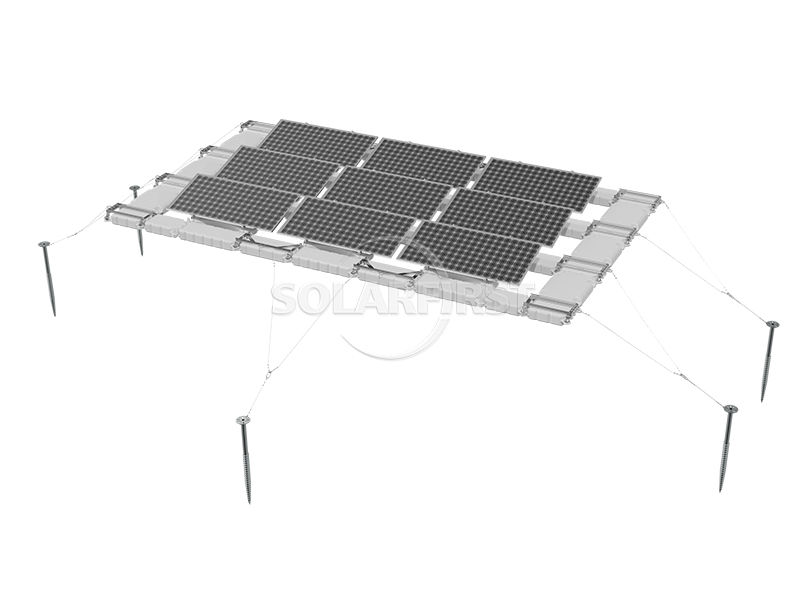

Système d'ancrage

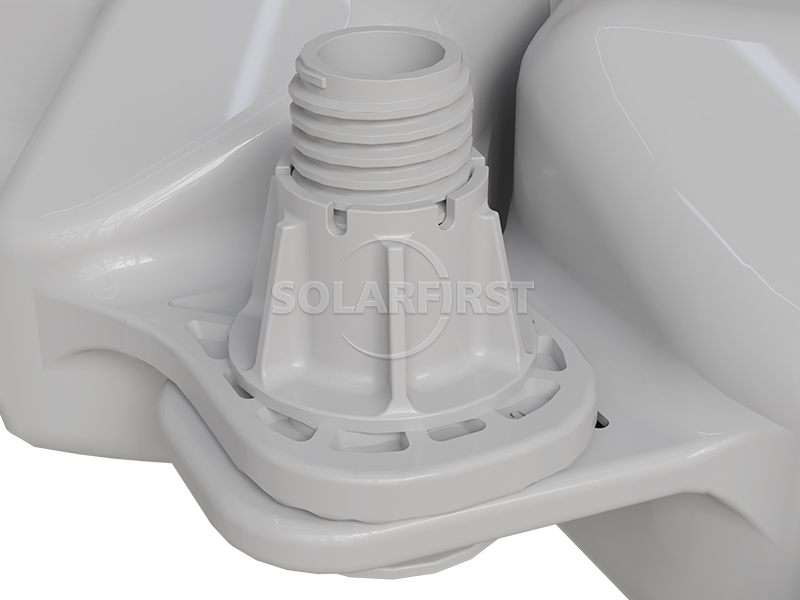

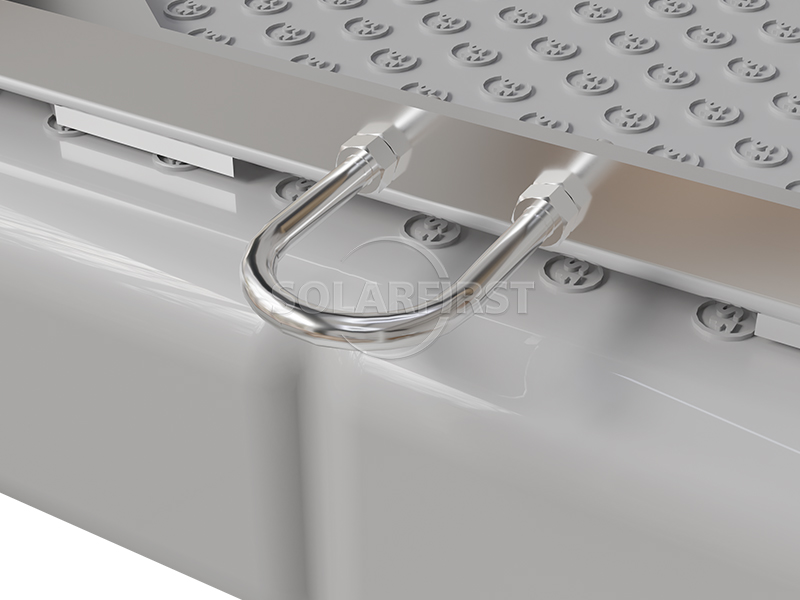

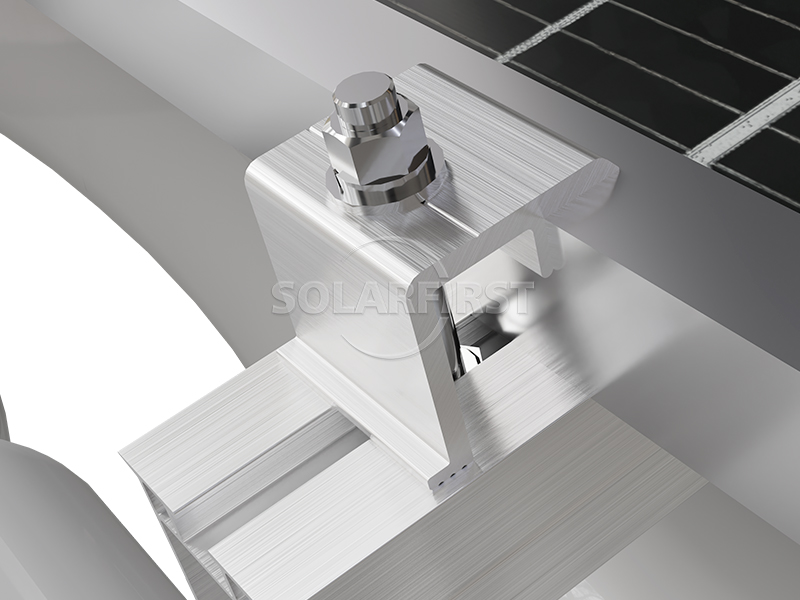

Composants du produit
Avantage
▪ Efficacité de l'installation : La réduction du nombre de composants structurels de support avant et arrière et du nombre de boulons de fixation permet un processus de construction relativement simplifié.
▪ Mise en page flexible : L'espacement ajustable des composants permet de s'adapter aux exigences angulaires à différentes latitudes ; la disposition peut suivre le terrain naturel, facilitant ainsi une densité d'installation accrue.
▪ Déplacement en toute sécurité : Une largeur d'accès pour la maintenance ≥ 425 mm assure une protection de base pour le passage du personnel.
▪ Adaptabilité du flotteur : La structure flexible, avec ses fixations par boulons en plastique, peut se déformer quelque peu en fonction des fluctuations de la surface de l'eau, réduisant ainsi le risque de dommages rigides.
▪ Force du corps flottant : Les tests SGS n'ont révélé aucun dommage ou déformation significatif de la structure globale dans des conditions de vitesse de vent de 42 m/s, répondant aux exigences courantes en matière de charge de vent.
▪ Câblage pratique : Le cheminement des câbles peut être choisi de manière flexible (nord-sud ou est-ouest) pour s'adapter à diverses configurations.
▪ Plusieurs options d'ancrage : Trois méthodes d'ancrage sont proposées pour différentes conditions géologiques de l'eau, facilitant ainsi l'adaptation du projet.
Paramètres
| Installation | Surface de l'eau |
| Méthodes d'ancrage | Ancrages sur pieux terrestres/ancrages sur pieux sous-marins/ancrages en blocs de béton |
| Hauteur de vague de Sueface | ≤0,5 m |
| Débit de surface | ≤0,5 m/s |
| Charge du vent | jusqu'à 60 m/s |
| Charge de neige | 0,5 kN/m² |
| Angle d'inclinaison | 5°, 10°, 15° |
| normes | GB50009-2012, EN1990 : 2002, ASCE7-05/ASCE7-10, AS/NZS1170, JIS C8955 : 2017 |
| Matériel | PEHD, aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
| Garantie | Garantie de 10 ans |
Scénarios applicables
▪ Lacs et réservoirs intérieurs
▪ Étangs aquacoles (complémentaires solaire-pêche)
▪ Puits de mine dans les zones d'affaissement minier du charbon
▪ Bassins d'oxydation dans les stations d'épuration des eaux usées
▪ Terres salines-alcalines ou zones d'eau salines-alcalines
▪ Zones côtières (les conditions de corrosion doivent être évaluées)
Remarques importantes :
▪ La méthode d'ancrage doit être conçue et sélectionnée par des professionnels en fonction de la profondeur de l'eau, des sédiments du fond et des conditions de vitesse du courant.
▪ Pour une utilisation en zone côtière ou dans des environnements à forte salinité, il est recommandé d'évaluer en outre les mesures de protection contre la corrosion des connecteurs et boulons métalliques.
▪ Le desserrage des fixations par boulons en plastique sous l'effet prolongé des vagues doit être inclus dans les points de contrôle réguliers.
▪ Lorsque la surface du flotteur est glissante, les mesures antidérapantes nécessaires doivent néanmoins être prises.
▪ Le réglage final de l'espacement et des angles des composants doit être vérifié en fonction des conditions réelles d'irradiance et de latitude du site du projet.
Résumé
Ce système flottant utilise un flotteur principal à connexions flexibles comme structure centrale, offrant diverses options d'angle, de configuration et d'ancrage, tout en garantissant une flottabilité de base et un passage suffisant pour le personnel. Son installation est relativement simple et il s'adapte aux terrains aquatiques complexes. Sa résistance au vent, vérifiée par un organisme tiers, en fait une solution de référence viable pour les zones à vents normaux. En résumé, ce système convient à divers environnements aquatiques non extrêmes et constitue une solution technique fiable pour les projets photovoltaïques flottants.

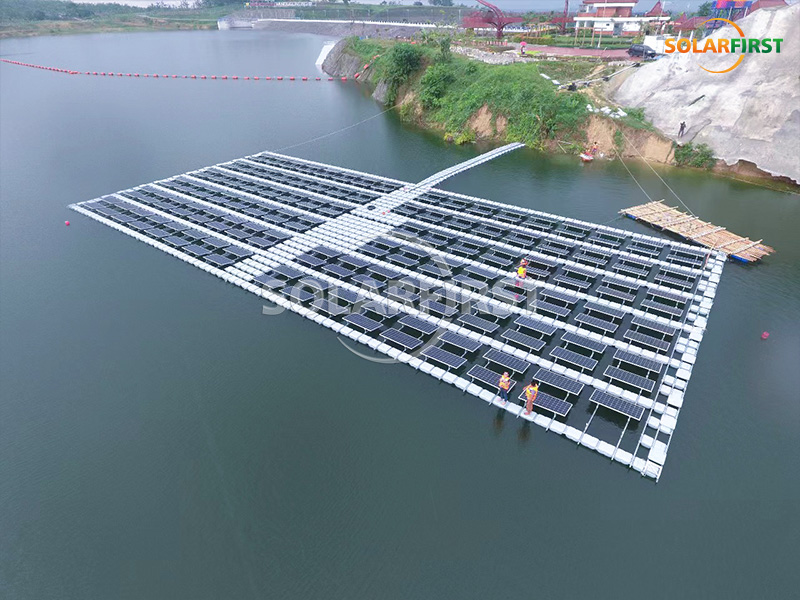

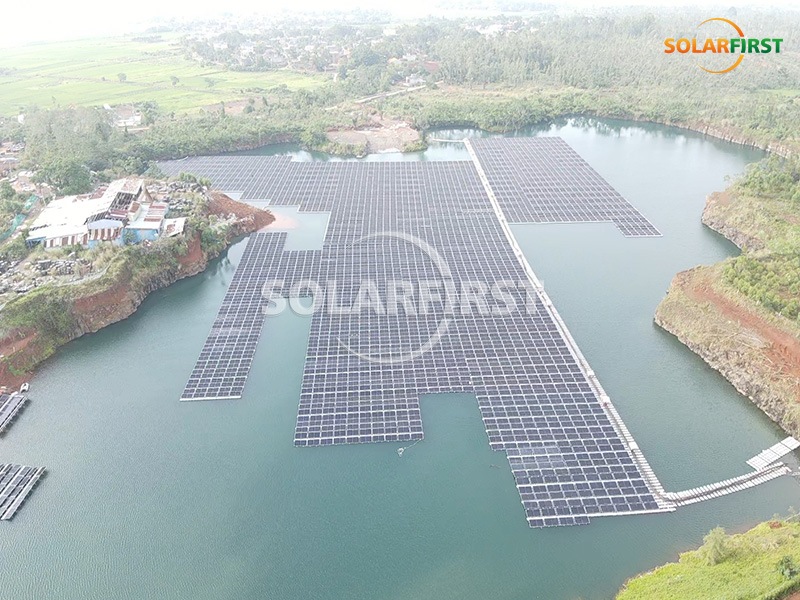

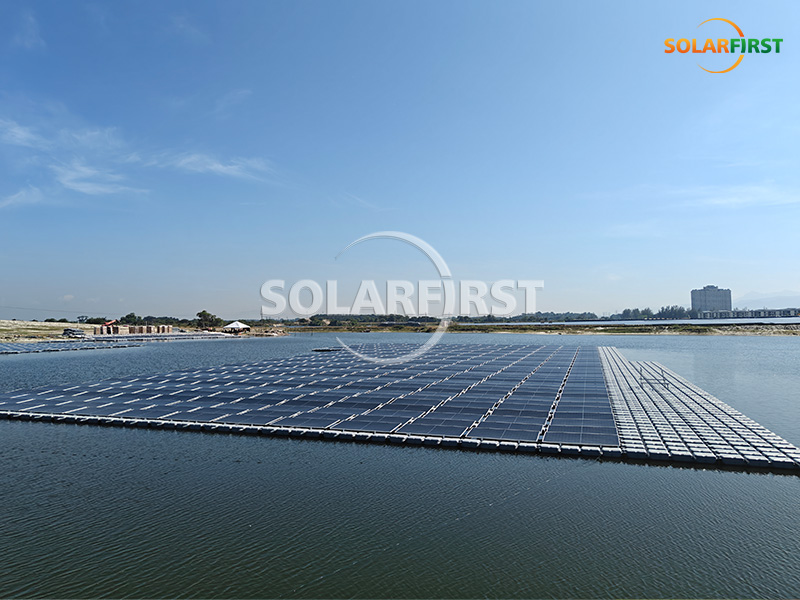

Référence du projet Solar First
