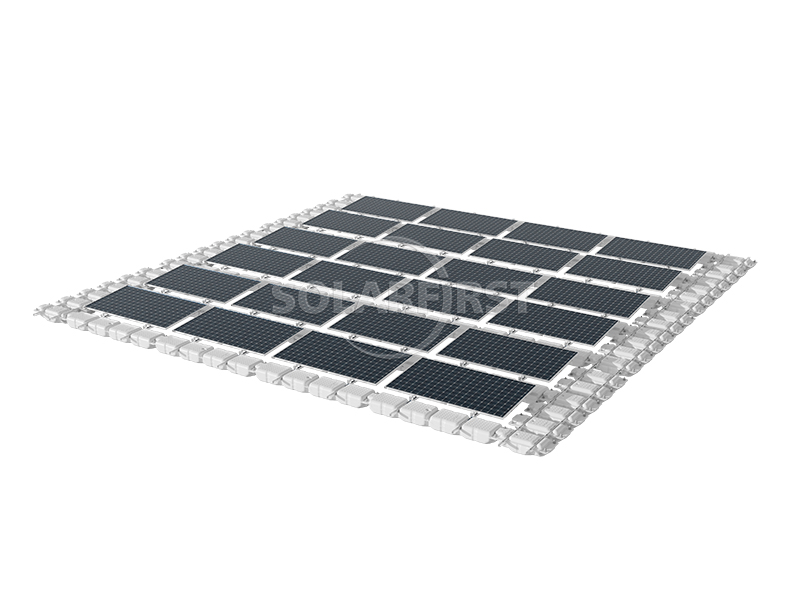

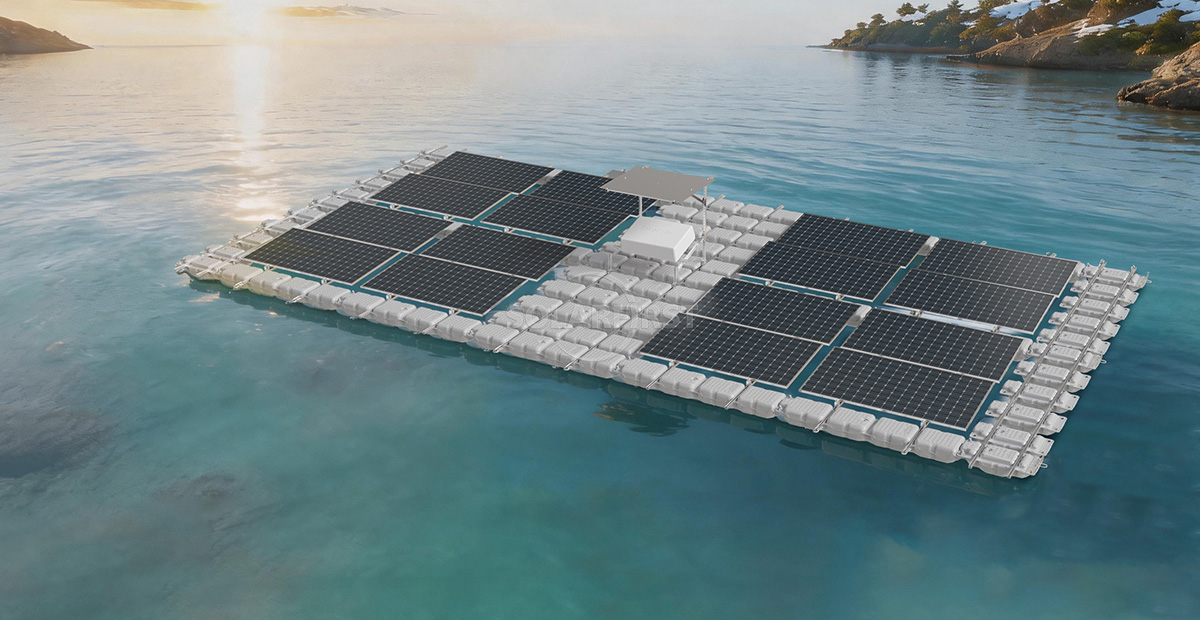

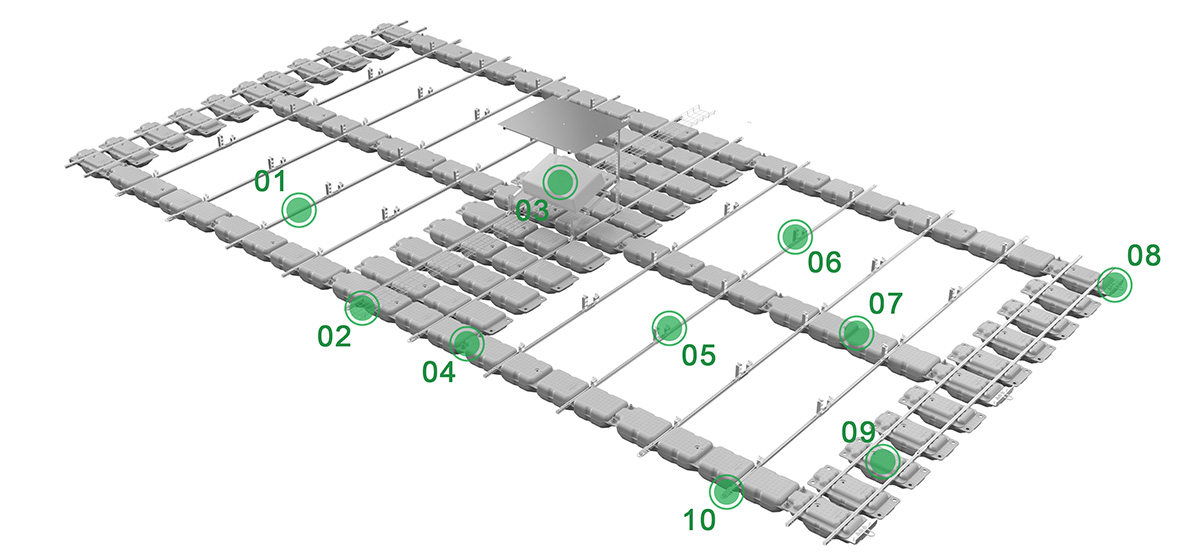

Support flottant pour système photovoltaïque - Série TGW03

I. Caractéristiques de construction pratiques

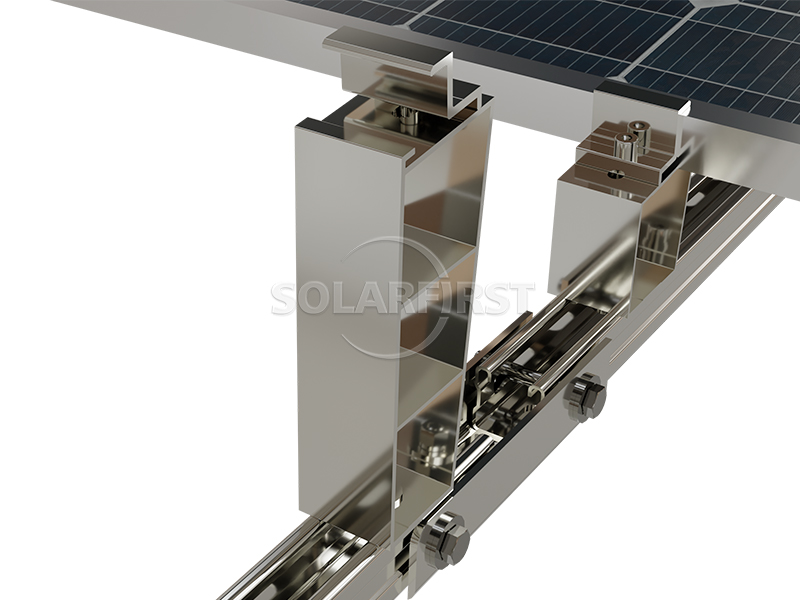

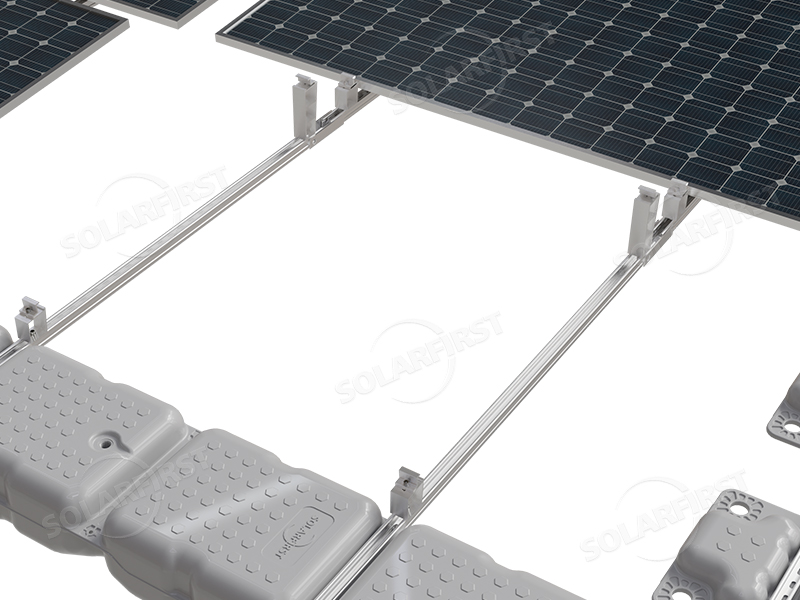

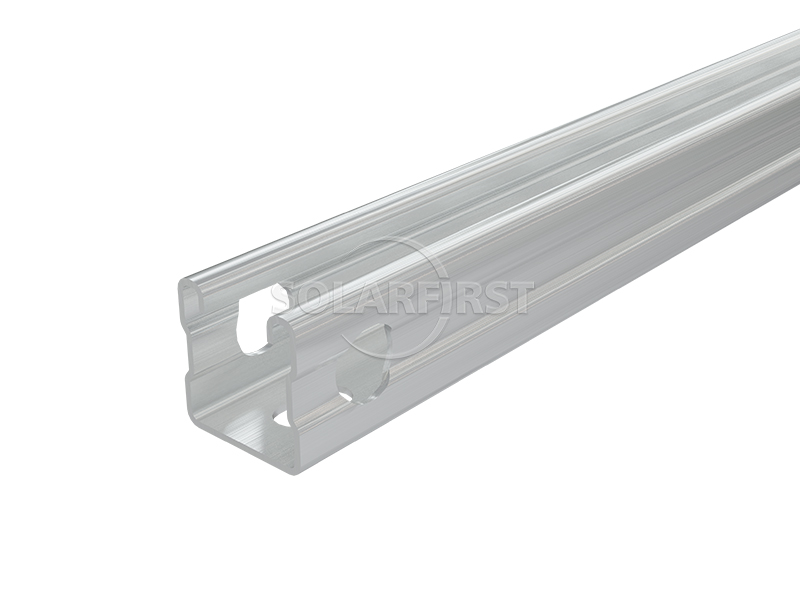

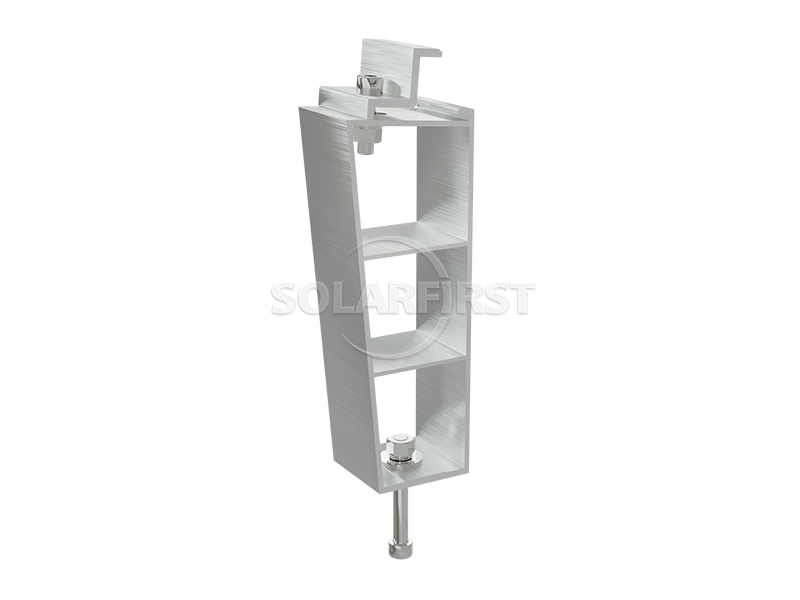

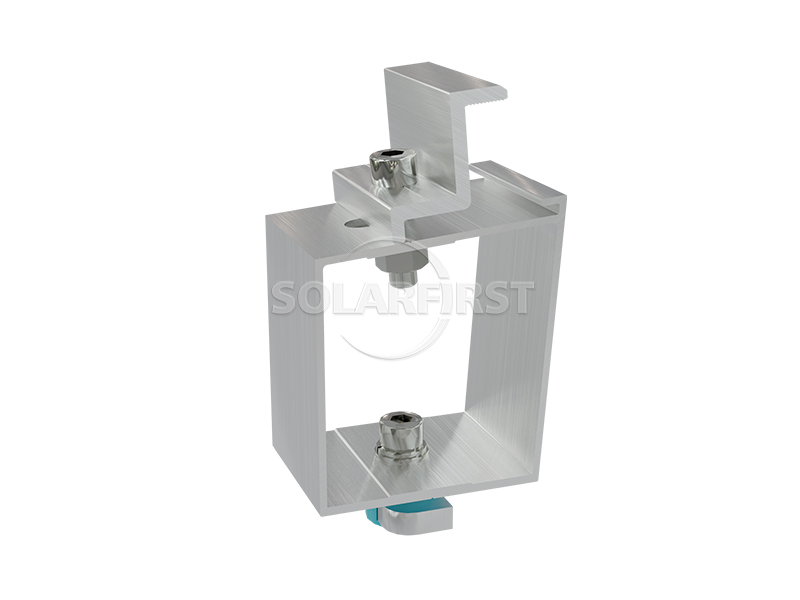

• • Haute efficacité d'installation : La conception du rail de guidage et de la structure de support avant/arrière est relativement simple, le processus d'installation est clair et les opérations de construction sont pratiques, ce qui peut raccourcir dans une certaine mesure le cycle d'opération sur site.

• • Ajustement flexible de la disposition : L’espacement entre les modules photovoltaïques peut être ajusté de manière adaptative en fonction des exigences réelles des différentes latitudes et des angles d’inclinaison d’installation, ce qui est bénéfique pour améliorer l’efficacité de captation de la lumière des modules photovoltaïques.

II. Adaptabilité du système

• • Angle d'installation réglable : L'angle d'inclinaison du module d'installation peut être ajusté entre 0° et 15°, ce qui permet de s'adapter aux conditions d'éclairement des différentes régions.

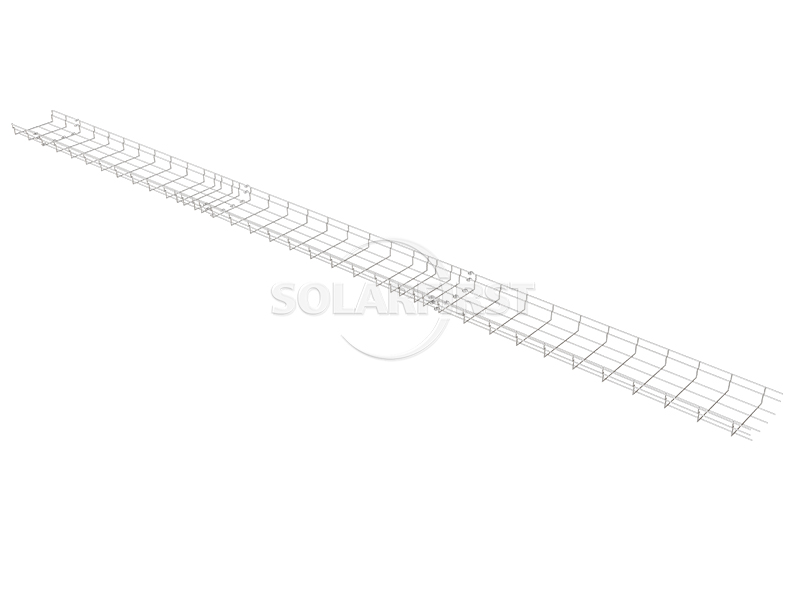

• • Méthodes de câblage flexibles : Les goulottes de câbles peuvent être installées de manière flexible dans une direction nord-sud ou est-ouest en fonction de la configuration du site, ce qui permet de s’adapter aux exigences de routage des câbles des différents sites.

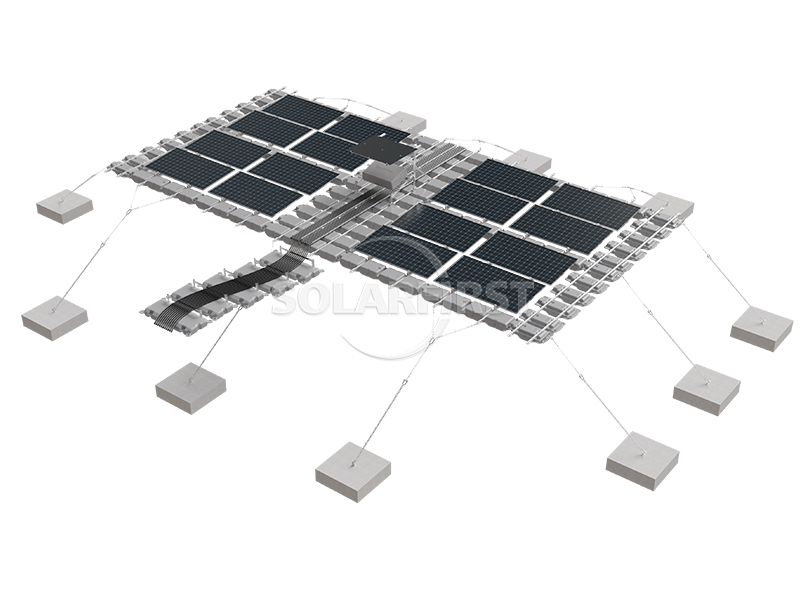

• • Diverses méthodes d'ancrage : Prend en charge plusieurs schémas d'ancrage tels que l'ancrage sur pieux terrestres, l'ancrage sur pieux sous-marins et l'ancrage sur blocs de béton, qui peuvent s'adapter aux différentes conditions géologiques au fond des différents plans d'eau.

III. Avantages en matière de sécurité

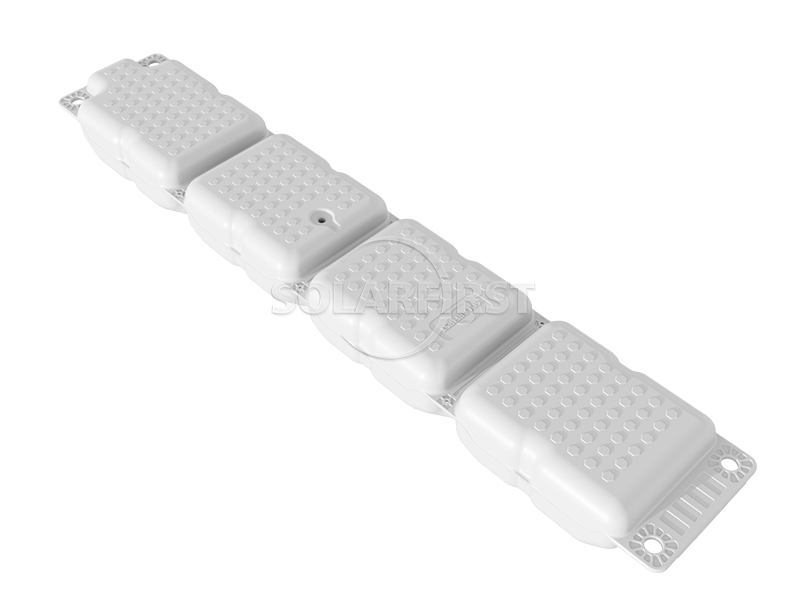

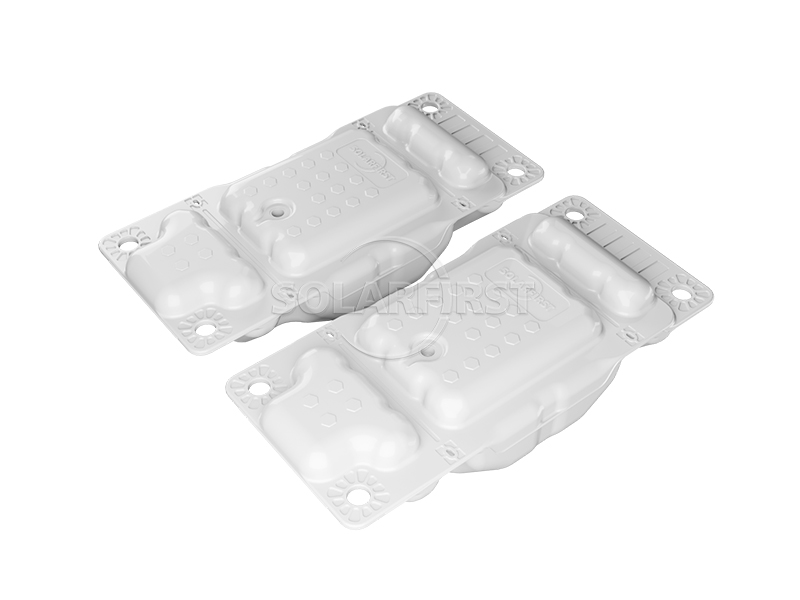

• • Conception de sécurité pour les opérations et la maintenance : La largeur du passage d’opération et de maintenance est d’au moins 460 mm et la flottabilité par unité de surface du corps flottant est supérieure à 198 kg/m². Le chevauchement des passages d’opération et de maintenance contribue à une transmission stable de la flottabilité, assurant ainsi une sécurité accrue au personnel d’exploitation et de maintenance.

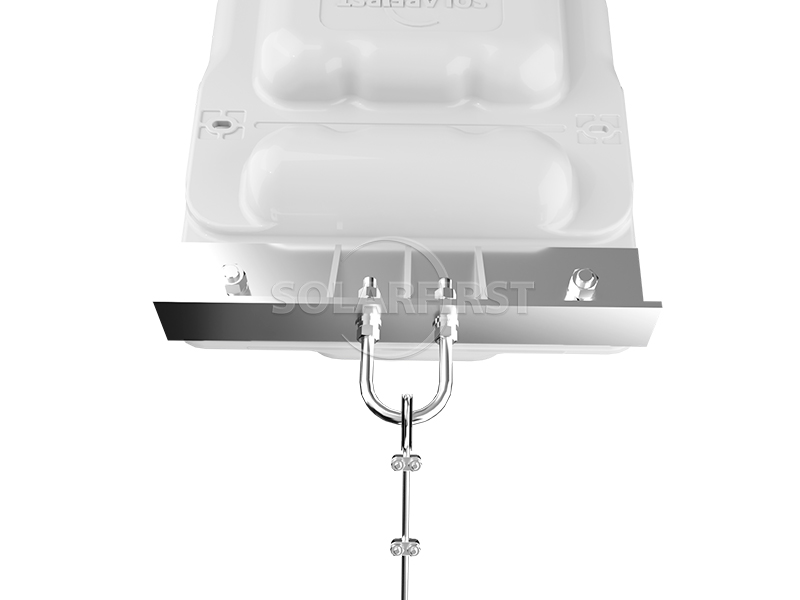

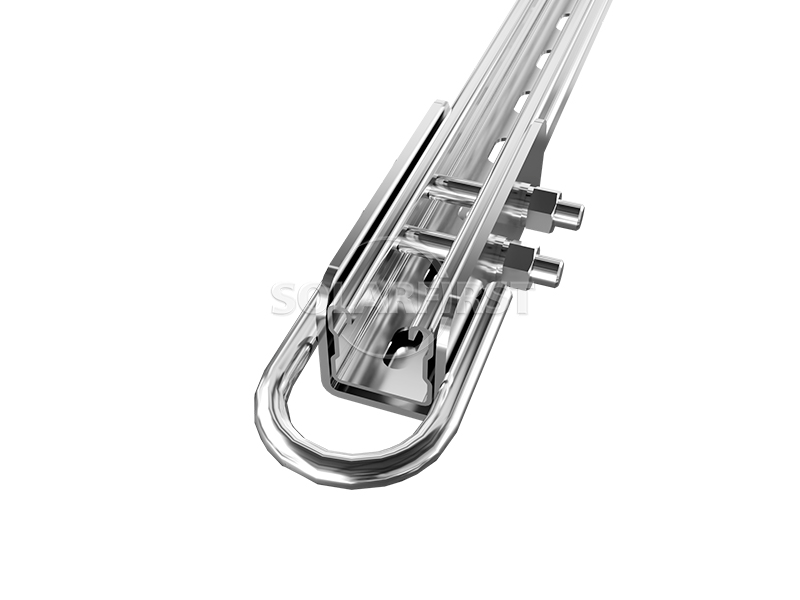

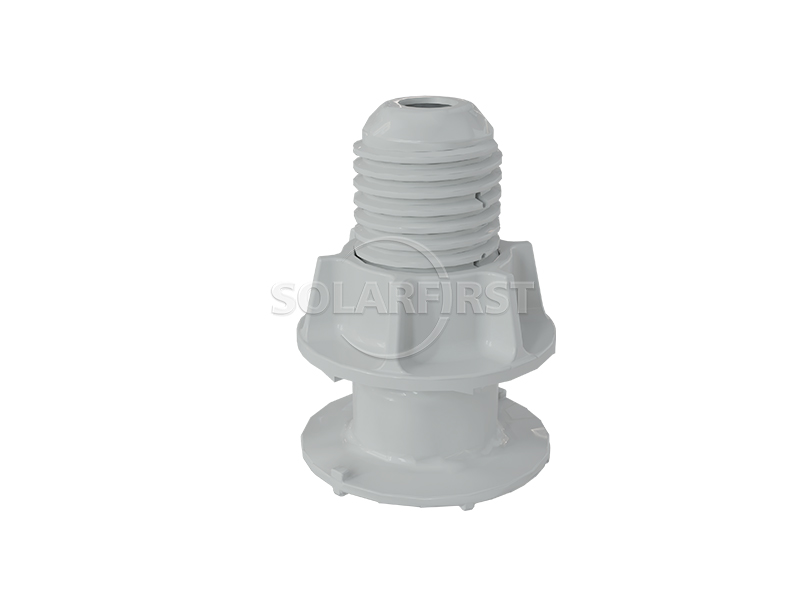

• • Conception de décharge de charge : Les connecteurs en acier en forme de U adoptent une structure articulée, qui peut libérer un certain degré de force sous l’effet de charges environnementales telles que le vent et les vagues, contribuant ainsi positivement à la stabilité globale du système.

• • Résistance au vent : Testé par l’organisme tiers SGS dans des conditions d’essai spécifiques, le système résiste à des vents de 50 m/s. La structure flottante présente une bonne résistance et aucun dommage ni déformation significative n’a été observé lors du test.

• • Tests et certifications complets : Le produit dispose d’un rapport d’essai complet sur corps flottant, couvrant de multiples aspects tels que les tests de flottabilité, les tests en soufflerie sur corps flottant, les tests de charge concentrée en surface, les tests de résistance à la fissuration environnementale et de densité, ainsi que les tests de résistance à la corrosion chimique, fournissant ainsi une base pour la fiabilité du produit.

• • Durée de vie prévue : Le système est conçu pour une durée de vie de 25 ans et peut fonctionner de manière stable pendant une longue période dans des conditions d'exploitation et d'entretien raisonnables, répondant ainsi aux besoins des projets à long terme tels que les systèmes hybrides hydro-solaires.

IV. Plans d'eau concernés

• • Il peut être largement appliqué à diverses surfaces d'eau telles que les lacs, les réservoirs, les rivières (dans les zones à faible courant) et les zones d'affaissement minier. Il présente une certaine adaptabilité aux conditions de qualité de l'eau et aux variations de son niveau, et se révèle très pratique.

Paramètres

Installation	Surface de l'eau
Méthodes d'ancrage	Ancrages sur pieux terrestres/ancrages sur pieux sous-marins/ancrages en blocs de béton
Hauteur de vague de Sueface	≤0,5 m
Débit de surface	≤0,5 m/s
Charge du vent	jusqu'à 60 m/s
Charge de neige	0,5 kN/m²
Angle d'inclinaison	5°, 10°, 15°
normes	GB50009-2012, EN1990 : 2002, ASCE7-05/ASCE7-10, AS/NZS1170, JIS C8955 : 2017
Matériel	PEHD, aluminium anodisé AL6005-T5, acier inoxydable SUS304, acier revêtu de zinc-aluminium-magnésium
Garantie	Garantie de 10 ans





Scénarios applicables

▪ Réservoirs et lacs : Zones aquatiques non navigables ou non désignées comme zones de protection des sources d'eau potable, adaptées à la mise en œuvre de systèmes de production d'énergie hybrides poisson-solaire ou photovoltaïques purs.



▪ Rivières et canaux à faible débit : Sections de rivière caractérisées par une faible vitesse d'écoulement et des niveaux d'eau relativement stables.



▪ Zones d'affaissement minier : Les fosses minières abandonnées où l'eau s'est accumulée, et où des ressources terrestres difficiles à remettre en état peuvent être efficacement exploitées.



▪ Stations d'épuration et bassins d'aquaculture : Lorsque la fonction du plan d'eau n'entre pas en conflit avec sa finalité générale, permettant ainsi une utilisation multifonctionnelle de l'espace.



Remarques importantes :

▶ Exigences relatives à l'enquête préliminaire :

Une étude détaillée de la profondeur de l'eau, des fluctuations de son niveau, de la vitesse maximale du vent, de la hauteur maximale des vagues, de la charge de glace (le cas échéant) et de la corrosivité de l'eau est nécessaire. Ces données serviront à la conception de l'ancrage et du corps flottant.



▶ La conception de l'ancrage nécessite une évaluation spéciale :

La méthode d'ancrage et le système d'amarrage doivent être conçus par une unité technique expérimentée en fonction des conditions géologiques et hydrologiques afin d'éviter la dérive ou la collision du système en cas de défaillance de l'ancrage.



▶ Mesures anti-biofouling :

En eaux chaudes, une utilisation prolongée peut entraîner la prolifération d'organismes marins tels que des algues et des coquillages. Il est recommandé d'évaluer, en fonction de la qualité de l'eau, la nécessité d'appliquer des revêtements antisalissures supplémentaires ou de procéder à un nettoyage régulier.



▶ Inspection et entretien réguliers :

Cela comprend la vérification de l'intégrité du flotteur, du serrage des connecteurs, de l'usure du câble d'ancrage et de l'isolation du câblage électrique. Un plan d'entretien trimestriel ou annuel est recommandé.



▶ Intervention en cas de conditions météorologiques extrêmes :

Dans les régions exposées à des phénomènes météorologiques extrêmes tels que les typhons, les fortes convections et le gel extrême, la sécurité du système sous des charges extrêmes doit être évaluée. Un renforcement temporaire ou un ajustement de l'inclinaison des composants peut s'avérer nécessaire.



▶ Impact écologique et environnemental :

Les systèmes photovoltaïques flottants peuvent affecter l'éclairage sous-marin et l'oxygène dissous. Il est recommandé de réaliser au préalable une évaluation d'impact écologique dans les eaux sensibles et d'installer, le cas échéant, des zones de transmission de la lumière ou des dispositifs d'oxygénation.





Résumé

Les systèmes photovoltaïques flottants offrent une solution technologique alliant production d'énergie photovoltaïque et utilisation de l'espace aquatique. Reposant sur une structure flottante modulaire, ce produit intègre des supports réglables, des connecteurs articulés et divers systèmes d'ancrage, avec une conception optimisée pour une installation aisée, une grande adaptabilité et une sécurité structurelle maximale. Des tests réalisés par un organisme tiers ont confirmé sa bonne résistance au vent et son potentiel de fonctionnement à long terme dans des conditions d'exploitation typiques. Il convient à différents plans d'eau non navigables tels que les lacs, les réservoirs et les zones d'affaissement minier. Toutefois, en pratique, une conception sur mesure et une maintenance régulière, adaptées aux conditions hydrologiques, géologiques et météorologiques spécifiques, sont indispensables pour garantir la stabilité et la sécurité du système tout au long de son cycle de vie.
