Le système de support photovoltaïque flexible à haubans double couche utilise une structure en treillis de câbles supérieure et inférieure, formant un réseau de câbles porteurs et stabilisateurs grâce à des torons d'acier précontraints. Ceci permet une plus grande portée (généralement de 30 à 40 mètres) et un dégagement plus important (généralement inférieur à 8 mètres). Comparé aux supports fixes conventionnels, l'utilisation des fondations peut être réduite (les données indiquent environ 55 %, mais les chiffres réels varient selon la configuration), ce qui le rend adapté aux projets photovoltaïques nécessitant une perturbation minimale du sol ou une meilleure utilisation des terres. Principalement conçu pour les stations d'épuration, l'intégration agricole-photovoltaïque et l'intégration piscicole-photovoltaïque, il s'adapte à divers terrains, y compris les montagnes, les collines, les plaines, les déserts et les zones côtières.
Description du produit

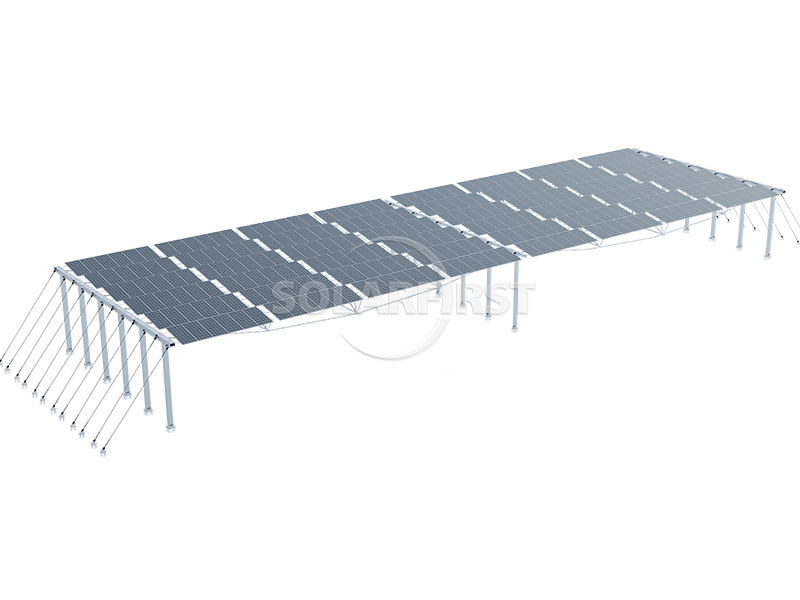

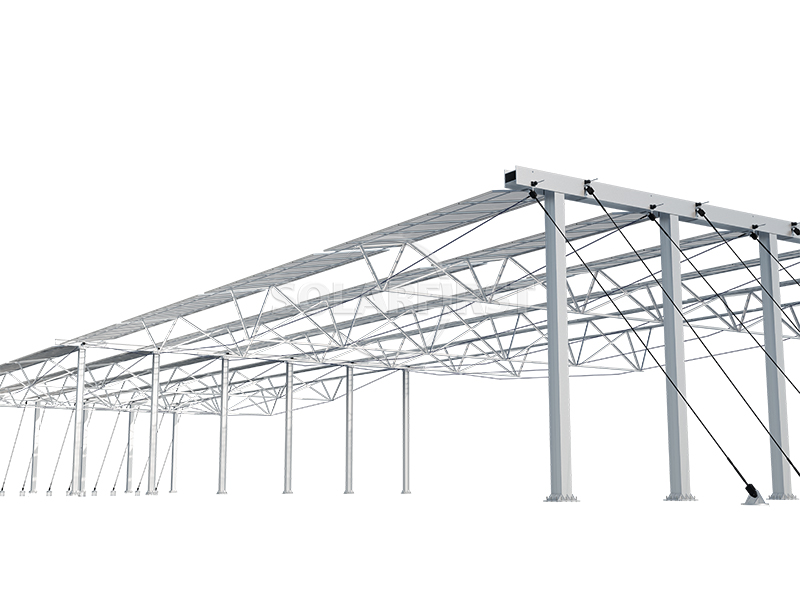

D'un point de vue technique, le système de support flexible à double couche de câbles forme un système porteur spatial stable grâce aux entretoises ou câbles situés entre les couches supérieure et inférieure. Ce système permet à l'ensemble de composants d'atteindre une bonne rigidité face au vent et une bonne coordination des déformations. La couche supérieure de câbles supporte principalement la charge verticale, tandis que la couche inférieure assure la précontrainte inverse et la stabilisation, limitant ainsi l'amplitude des déplacements sous l'effet de charges dynamiques telles que le vent et la neige. Cette structure exige une grande précision lors de la mise en tension et de l'ancrage, mais une fois installée, elle offre un plan d'installation des composants relativement régulier. Les composants peuvent être disposés horizontalement ou verticalement, avec un angle de fixation généralement inférieur à 20°, et peuvent être personnalisés dans une certaine mesure selon les exigences du projet.

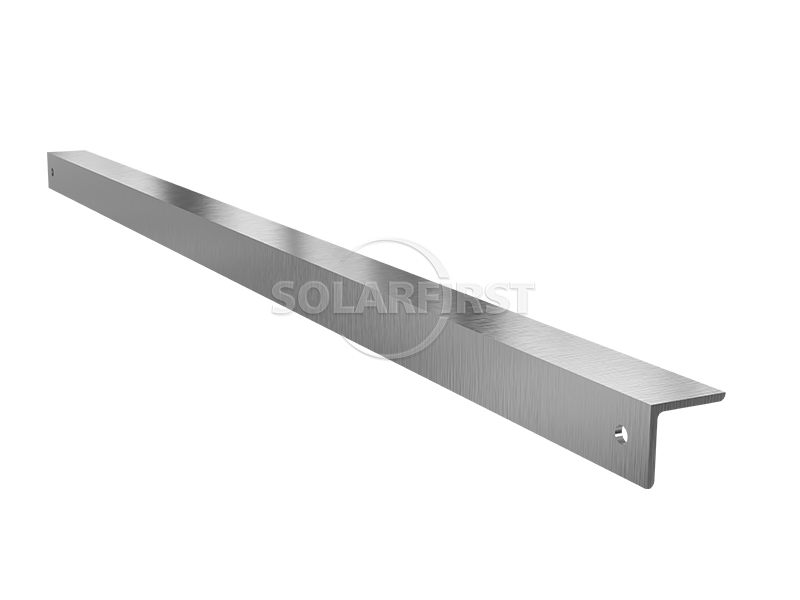

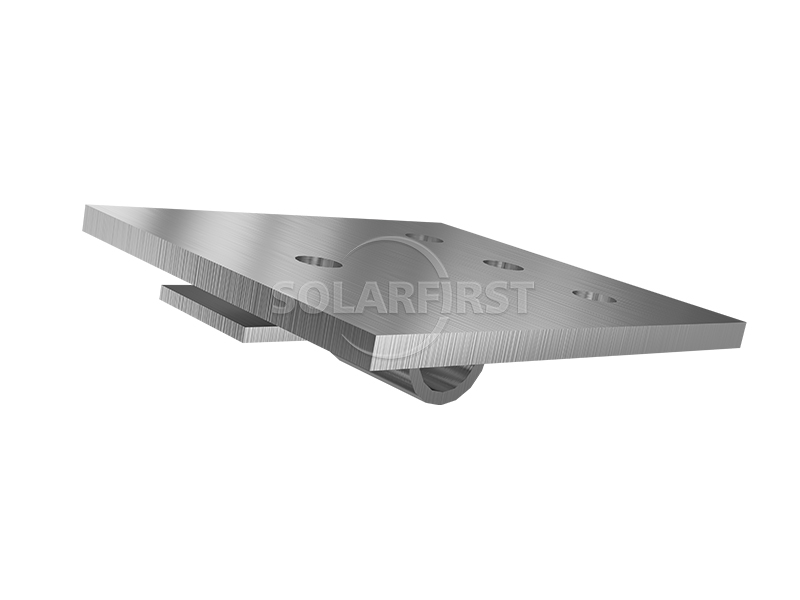

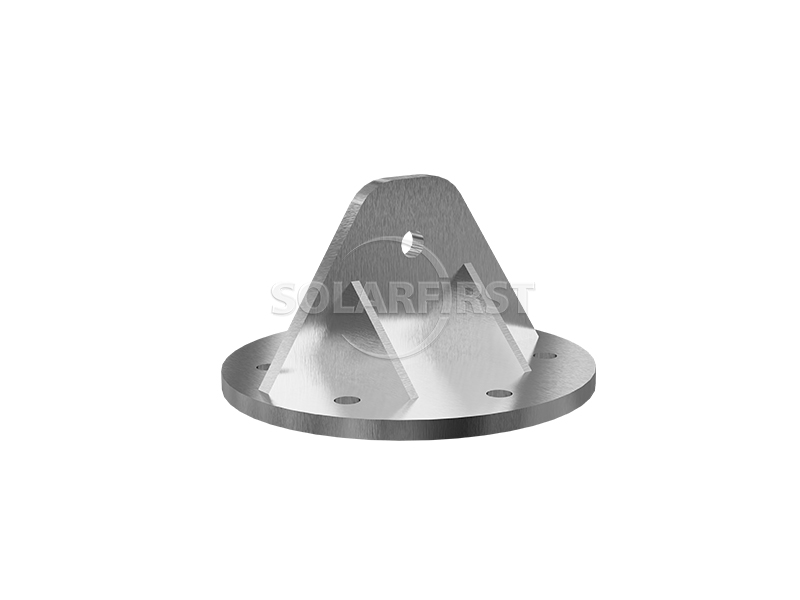

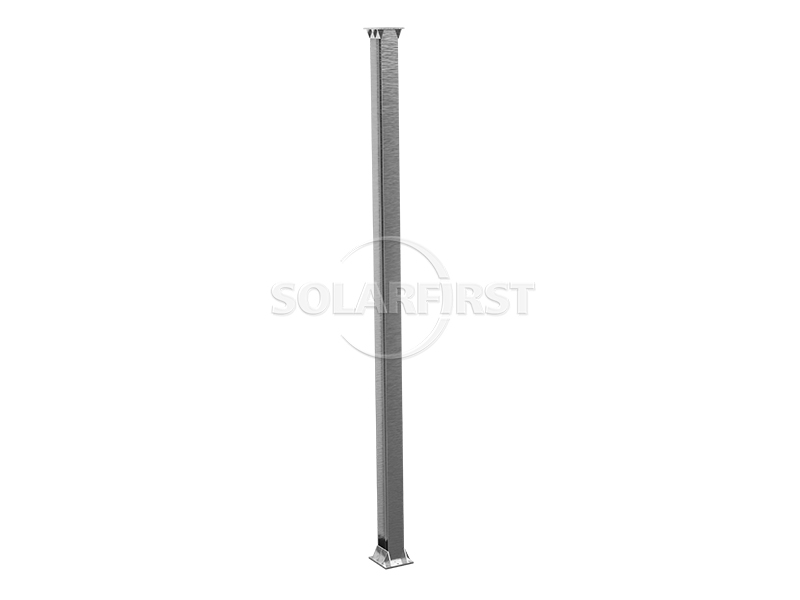

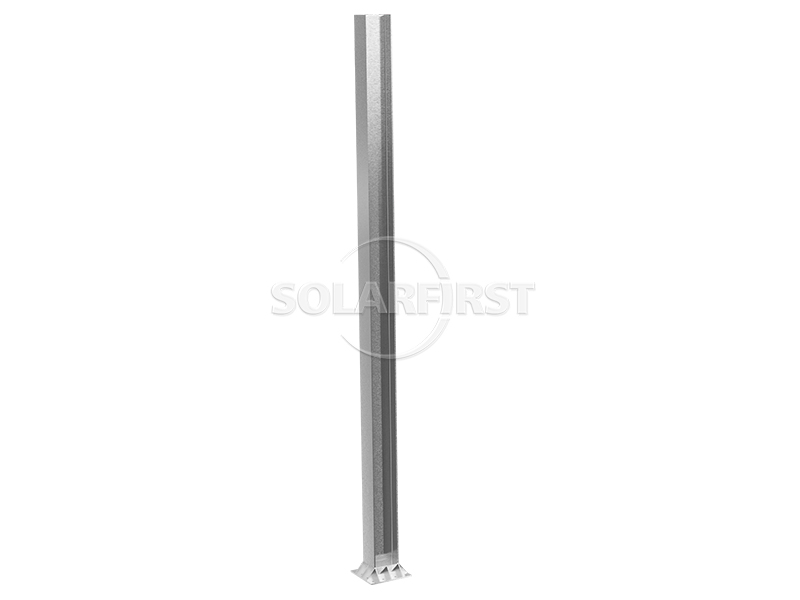

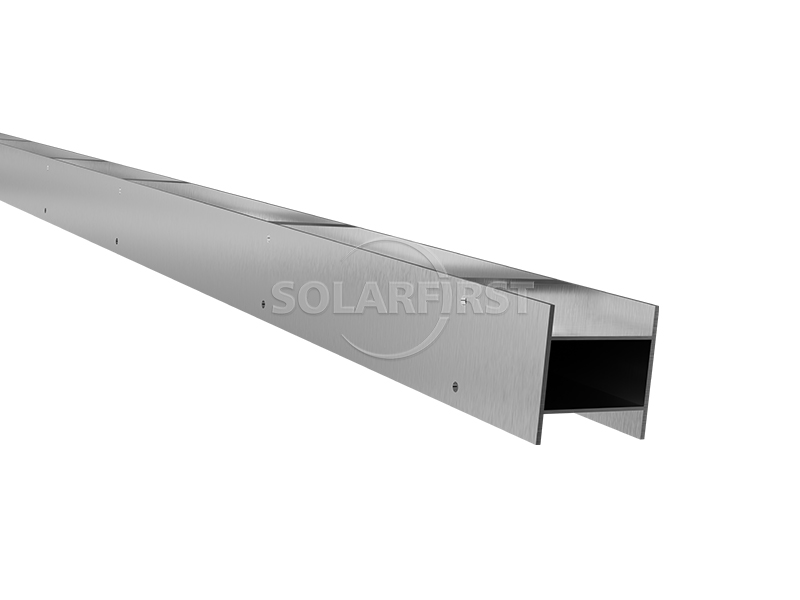

Composants du produit
Avantage
▶ Relativement moins de fondations requises :
Pour une même capacité, le nombre de fondations peut être réduit d'environ 55 % par rapport aux supports fixes conventionnels (le nombre exact dépend de la configuration et du terrain).
▶ Grande portée et dégagement élevé :
Offre un espace suffisant pour les cultures agricoles, l'aquaculture ou le passage d'engins en dessous.
▶ Grande capacité d'adaptation au terrain :
Adaptable aux montagnes, aux collines, aux plaines, aux déserts et aux zones côtières.
▶ Excellente résistance au vent :

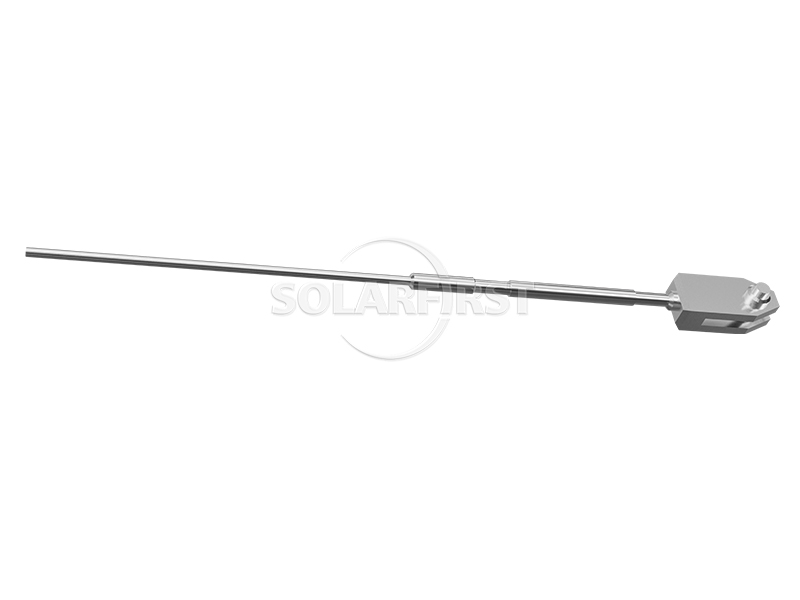

La structure à double couche de câbles contribue à améliorer la rigidité globale ; le système est équipé de tirants de stabilisation nord-sud et de câbles résistants au vent, ce qui renforce encore sa stabilité.
▶ Diverses options de protection contre la corrosion :
Des torons galvanisés à chaud, en zinc-aluminium-magnésium et en acier avec différents poids de couche de zinc peuvent être sélectionnés en fonction du niveau de corrosion environnementale.
▶ Rapport coût-efficacité :
L'investissement initial peut être plus élevé que pour les solutions conventionnelles, mais compte tenu de la stabilité à long terme et de l'efficacité de l'utilisation des terres, il peut offrir un meilleur rapport coût-efficacité..
Paramètres
| Type de base | Pieux coulés en place |
| Tableau de modules | Paysage/Portrait |
| Fixation du module | Boulons/Colliers |
| Angle | ≤20° (personnalisable) |
| Température ambiante | -20°C à 60°C |
| Matériel | Q235B/Q355B/Q420/etc. |

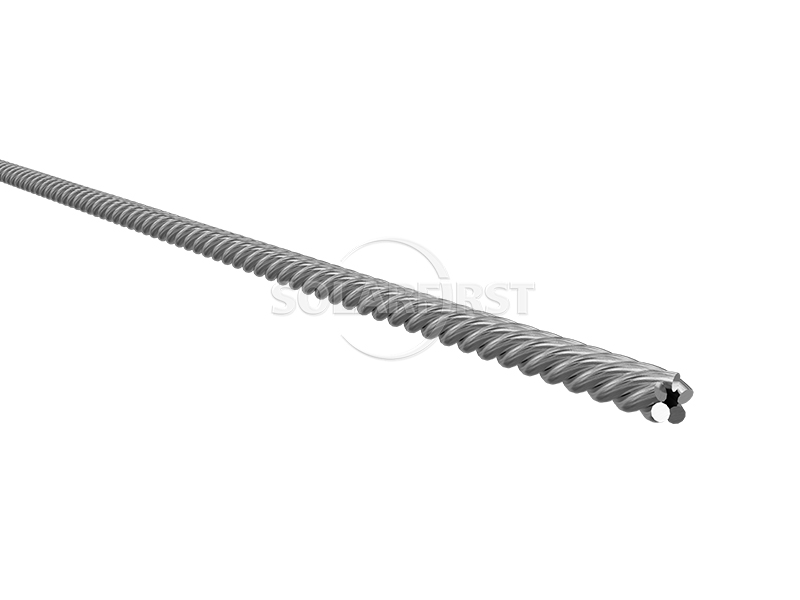

| Câble d'acier | toron d'acier galvanisé précontraint à haute résistance et faible relaxation |
| Dispositif d'ancrage | Ancrage à compression/Ancrage à clip (avec dispositif de verrouillage) |
| Revêtement | Fixation galvanisée >45 μm ; Structure galvanisée >65 μm ; Zinc aluminium magnésium double face poids >275g/m ; Poids de la couche de zinc par unité de surface de câble d'acier : 190 g/m à 350 g/m. |
Scénarios applicables

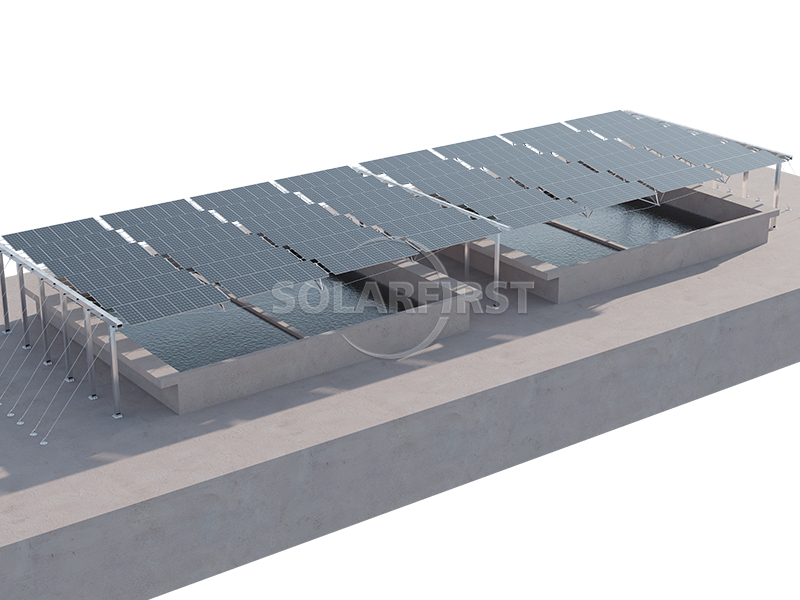

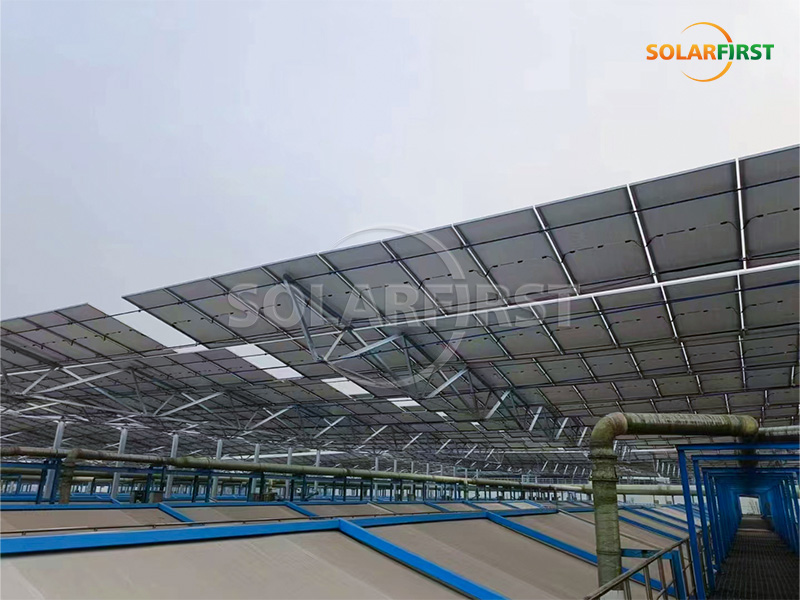

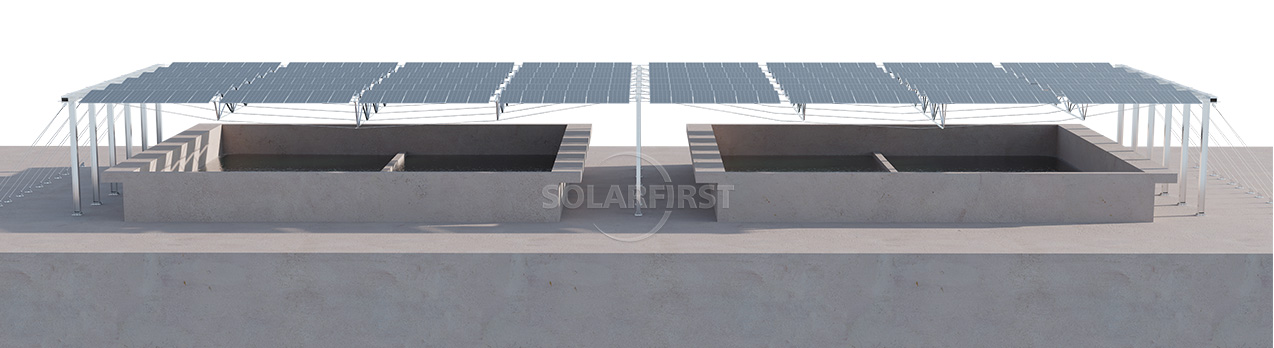

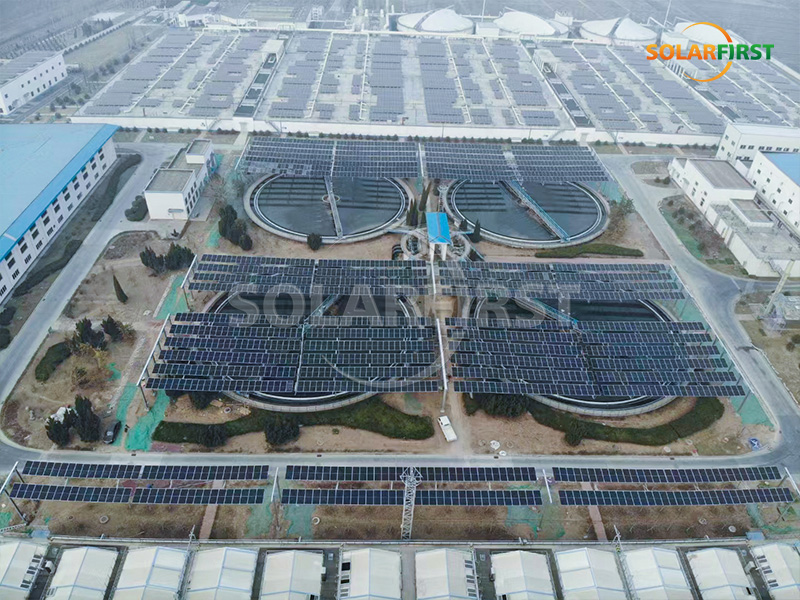

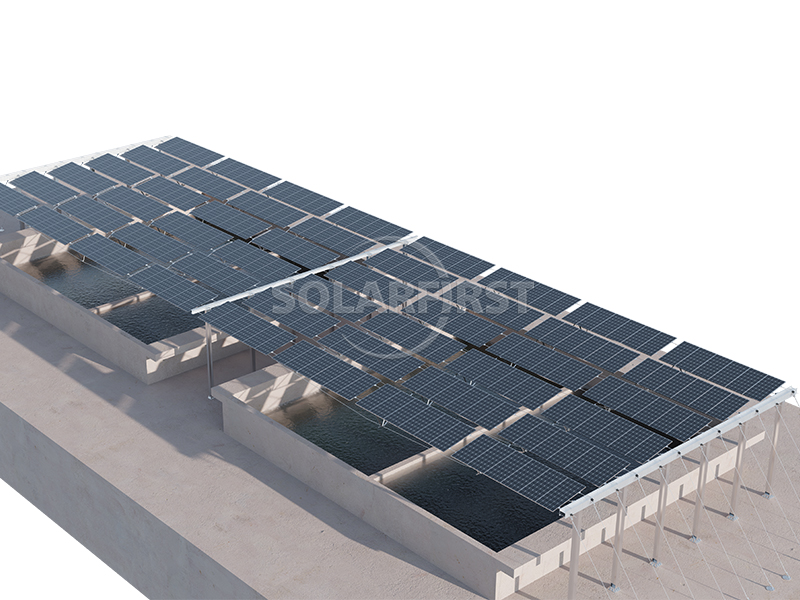

▪ Station d'épuration des eaux usées (utilise l'espace au-dessus du réservoir d'eau, minimisant ainsi les perturbations liées à l'exploitation et à la maintenance)
▪ Hybride agricole-solaire (hauteur sous plafond élevée et grande portée, facilitant l'accès des machines et l'éclairage naturel)
▪ Hybride aquaculture-solaire (minimise la surface d'eau occupée, laissant de l'espace pour l'aquaculture)
▪ Zones montagneuses/vallonnées (moins de fondations, réduction des travaux d'excavation)
▪ Plaines/déserts/zones côtières (des solutions de protection contre la corrosion et de résistance au vent peuvent être adaptées et sélectionnées)
▪ Projets situés dans des environnements exposés à des vents violents ou soumis à des exigences strictes en matière de déformation
Remarques importantes :
▶ Exigences de haute précision en matière de construction :
La mise en tension et l'ancrage doivent être effectués conformément à la valeur de précontrainte prévue. Il est recommandé que ces opérations soient réalisées par du personnel expérimenté en échafaudages flexibles.
▶ Inspection régulière des fixations des composants :
Les boulons et les colliers de serrage peuvent se desserrer sous l'effet des vibrations du vent ; cela doit être pris en compte dans le plan d'entretien.
▶ Le choix de la protection contre la corrosion doit être adapté à l'environnement :
Dans les zones côtières à forte humidité et à forte salinité, il est recommandé d'utiliser des revêtements à plus haute teneur en zinc ou des alliages zinc-aluminium-magnésium.
▶ Prendre en compte la cohérence des contraintes des composants pour les grandes portées :
Évaluer l'impact de la déformation des câbles sur la structure ; ajouter des supports intermédiaires ou ajuster le système de tension si nécessaire.
▶ Personnalisation limitée de l'angle :
Les angles fixes sont généralement ≤20° ; les angles dépassant cette valeur nécessitent une évaluation séparée.
Recommandations de sélection (simple couche ou double couche)
▪ Structure flexible monocouche : Convient aux projets avec des exigences de portée faibles et des charges de vent légères.
▪ Structure flexible à double couche : plus adaptée aux projets ayant des exigences plus élevées en matière de stabilité, de résistance au vent et d’utilisation de l’espace sous-jacent.
▪ Une étude détaillée du site, une vérification des données d'essais en soufflerie et une analyse coûts-avantages complète du cycle de vie doivent être réalisées avant toute décision.
Certifications et dossiers de sécurité
Les systèmes de suspension précontrainte Solar First ont obtenu les certifications CPP et RWDI lors des essais en soufflerie. Les résultats montrent que, dans des conditions de conception spécifiques, ils peuvent résister à des charges de vent équivalentes à des vitesses de vent relativement élevées (comme un typhon de catégorie 15). La résistance réelle au vent doit être déterminée de manière exhaustive en fonction de la pression du vent, du terrain et de la qualité de la construction du site.
L'entreprise dispose d'une équipe de R&D professionnelle et d'un laboratoire pour optimiser en permanence les performances structurelles des produits.
Résumé
Les supports photovoltaïques (PV) flexibles à haubans double couche offrent une solution viable pour réduire les exigences en matière de fondations tout en permettant des portées et des dégagements plus importants. Leur structure en treillis de câbles double couche contribue à la rigidité face au vent et au contrôle des déformations, mais impose également des exigences plus précises en matière de conception, d'installation, d'exploitation et de maintenance. Ce produit convient à divers types de terrains et présente des caractéristiques structurelles particulièrement distinctives dans les projets à usage mixte, qu'ils impliquent terre ou eau. Il est recommandé aux utilisateurs de procéder à une évaluation complète prenant en compte les spécificités du terrain, la portée, le dégagement, les exigences en matière de résistance à la corrosion et les possibilités de construction, en évitant l'application directe de systèmes de support conventionnels.
Référence du projet Solar First
Points de connaissances connexes
Les systèmes de support photovoltaïques (PV) flexibles à câbles monocouches utilisent des câbles d'acier précontraints comme principaux éléments porteurs. Contrairement aux supports en acier traditionnels, ils emploient des câbles d'acier tendus au lieu de poutres rigides, formant ainsi une structure porteuse stable grâce à des colonnes et des systèmes d'ancrage. Ce produit convient aux projets de centrales photovoltaïques nécessitant de grandes portées ou des terrains complexes, et permet de réduire le nombre de fondations sur pieux et la consommation d'acier.
